栏目三：Echart绘制风玫瑰图

风玫瑰图概述

风玫瑰图是一种可视化工具，用于展示不同方向上的数据分布情况。它以圆形为基础，将不同方向上的数据分成多个扇形区域，每个扇形表示一个方向。扇形的半径和角度表示数据的大小和频率。

风玫瑰图常用于气象学领域，用于展示风向和风速的分布情况。在图中，圆心表示风速的频率，而扇形的角度表示风向，扇形的半径表示风速的大小。风玫瑰图可以帮助我们理解不同方向上风的分布情况，以及不同风速的频率。它可以用于研究风向和风速的变化趋势，为气象学、环境科学等领域提供有用的信息。
除了在气象学中使用外，风玫瑰图也可以用于其他领域，如市场调查、用户行为分析等，用于展示数据在不同方向上的分布情况。

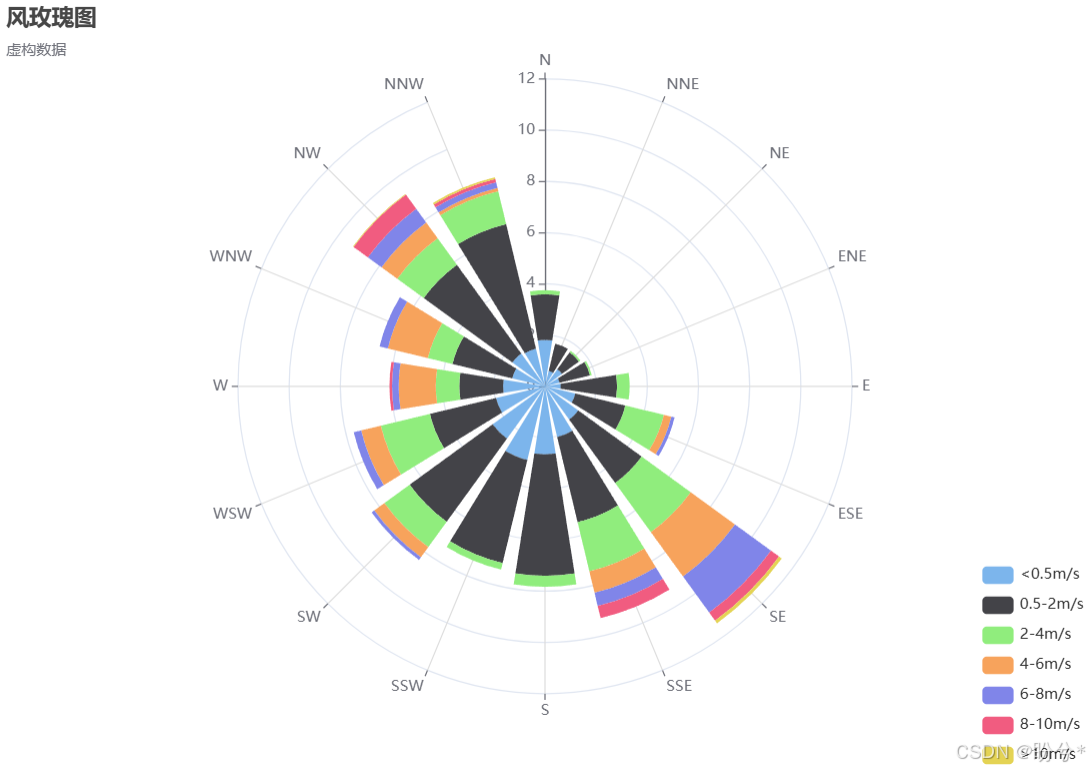

效果图

核心代码

let option = {title: {text: '风玫瑰图',subtext: '虚构数据',x: 'left'},angleAxis: {type: 'category',data: ['N','NNE','NE','ENE','E','ESE','SE','SSE','S','SSW','SW','WSW','W','WNW','NW','NNW'],z: 0,boundaryGap: false,splitLine: {show: true,lineStyle: {color: '#ddd',type: 'solid'}},axisLine: {show: false}},radiusAxis: {center: ['50%', '50%']},grid: {// 控制图的大小，调整下面这些值就可以，x: 40,x2: 100,y2: 150 // y2可以控制 X轴跟Zoom控件之间的间隔，避免以为倾斜后造成 label重叠到zoom上},polar: {},series: [{type: 'bar',data: [1.81, 0.62, 0.82, 0.59, 0.62, 1.22, 1.61, 2.04, 2.66, 2.96, 2.53,1.97, 1.64, 1.32, 1.58, 1.51],coordinateSystem: 'polar',name: '<0.5m/s',stack: 'a',itemStyle: {normal: {color: 'rgb(124, 181, 236)'}}},{type: 'bar',data: [1.78, 1.09, 0.82, 1.22, 2.2, 2.01, 3.06, 3.42, 4.74, 4.14, 4.01,2.66, 1.71, 2.4, 4.28, 5.0],coordinateSystem: 'polar',name: '0.5-2m/s',stack: 'a',itemStyle: {normal: {color: 'rgb(67, 67, 72)'}}},{type: 'bar',data: [0.16, 0.0, 0.07, 0.07, 0.49, 1.55, 2.37, 1.97, 0.43, 0.26, 1.22,1.97, 0.92, 0.99, 1.28, 1.32],coordinateSystem: 'polar',name: '2-4m/s',stack: 'a',itemStyle: {normal: {color: 'rgb(144, 237, 125)'}}},{type: 'bar',data: [0.0, 0.0, 0.0, 0.0, 0.0, 0.3, 2.14, 0.86, 0.0, 0.0, 0.49, 0.79,1.45, 1.61, 0.76, 0.13],coordinateSystem: 'polar',name: '4-6m/s',stack: 'a',itemStyle: {normal: {color: 'rgb(247, 163, 92)'}}},{type: 'bar',data: [0.0, 0.0, 0.0, 0.0, 0.0, 0.13, 1.74, 0.53, 0.0, 0.0, 0.13, 0.3,0.26, 0.33, 0.66, 0.23],coordinateSystem: 'polar',name: '6-8m/s',stack: 'a',itemStyle: {normal: {color: 'rgb(128, 133, 233)'}}},{type: 'bar',data: [0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.39, 0.49, 0.0, 0.0, 0.0, 0.0, 0.1,0.0, 0.69, 0.13],coordinateSystem: 'polar',name: '8-10m/s',stack: 'a',itemStyle: {normal: {color: 'rgb(241, 92, 128)'}}},{type: 'bar',data: [0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.13, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,0.0, 0.03, 0.07],coordinateSystem: 'polar',name: '>10m/s',stack: 'a',itemStyle: {normal: {color: 'rgb(228, 211, 84)'}}}],legend: {show: true,top: 'bottom',right: 'right',data: ['<0.5m/s','0.5-2m/s','2-4m/s','4-6m/s','6-8m/s','8-10m/s','>10m/s'],orient: 'vertical'}
}

通过本栏目的学习，我们了解到了Echart绘制风玫瑰图的基本方法和原理。我们可以根据echarts官方文档调整其数据和样式，以满足用户需求。
