GD32F407单片机开发入门(二十一)华邦W25Q32 SPI FLASH实战含源码

文章目录

- 一.概要
- 二.W25Q32 SPI FLASH主要参数
- 三.W25Q32 SPI FLASH芯片介绍
- - 1.W25Q32 芯片内部框图
  - 2.W25Q32 芯片指令表格
  - 3.W25Q32 芯片通讯时序
- 四.GD32F407VET6单片机SPI简介
- 五.W25Q32 SPI FLASH读写实验
- 六.工程源代码下载
- 七.小结

一.概要

FLASH是一种存储芯片，通过程序可以修改数据，即平时所说的“闪存”。
FLASH闪存是非易失存储器，可以对称为块的存储器单元块进行擦写和再编程。任何Flash器件的写入操作只能在空或已擦除的单元内进行，所以大多数情况下，在进行写入操作之前必须先执行擦除。
SPI Flash使用SPI接口进行数据传输，采用一种主从模式。主控制器通过发送命令和地址来访问SPI Flash，然后接收或写入数据。SPI Flash在接收到命令后，将相应的数据返回给主控制器。
SPI Flash的读取速度相对较慢，不支持直接执行代码。因此，它更适合用于存储配置数据、固件升级或数据存储等需要大容量存储但不需要频繁读取的应用。
本文对W25Q32 SPI FLASH的原理，指令，通讯时序等进行讲解，并通过GD32F103C8T6单片机对W25Q32 进行数据读写实验。

在这里插入图片描述

二.W25Q32 SPI FLASH主要参数

FLASH芯片型号：W25Q32JVSSIQ
制造商:Winbond
产品种类:SPI NOR FLASH
封装 :SOIC-8
系列:W25Q32JV
存储容量:32 Mbit
最大时钟频率:133 MHz
接口类型:SPI
数据总线宽度:8 bit
电源电压: 2.7~3.6 V
电源电流—最大值: 25 mA
最小工作温度: - 40°C~85°C

模块接口说明：
1.VCC 供电电源 3.3V
2.CS SPI通讯CS引脚
3.DO SPI通讯MISO引脚
4.GND 电源地
5.CLK SPI通讯CLK引脚
6.DI SPI通讯MOSI引脚

在这里插入图片描述

三.W25Q32 SPI FLASH芯片介绍

引脚定义
在这里插入图片描述

在这里插入图片描述

1.W25Q32 芯片内部框图

在这里插入图片描述

如上图所示：
W25Q32的存储单位
Page(页)
256字节，编程最小单位(向FLASH写入内容)，一次最多编程256字节。
Sector(扇区)
擦除的最小单位，1个Sector一般包含16个Page，即4KB。
Block(块)
包含16个Sector，块擦除可以32KB(半块)、64KB(整块)两种擦除方式。

2.W25Q32 芯片指令表格

下图是指令表格，每个不同的指令所发的字节数量是不同的，第一个字节发送的都是命令号，比如擦除指令，擦除第0个Sector，SPI所发送的内容是0x20,0x00,0x00,0x00这四个字节。

在这里插入图片描述

3.W25Q32 芯片通讯时序

我们以读数据为例，解析下通讯时序，根据SPI通讯规则，CPOL为0，CPHA为0，MCU提供CLK，跟CS控制。
根据指令表格，读的命令4字节内容，是0x03+3字节地址，就能获取到对应地址的数据内容，数据内容是1字节。
在这里插入图片描述

在这里插入图片描述

四.GD32F407VET6单片机SPI简介

1.简介
SPI/I2S模块可以通过SPI协议或I2S音频协议与外部设备进行通信。
串行外设接口（Serial Peripheral Interface，缩写为SPI）提供了基于SPI协议的数据发送和接收功能，可以工作于主机或从机模式。SPI接口支持具有硬件CRC计算和校验的全双工和单工模式。

2.特点
 具有全双工和单工模式的主从操作；
 16位宽度，独立的发送和接收缓冲区；
 8位或16位数据帧格式；
 低位在前或高位在前的数据位顺序；
 软件和硬件NSS管理；
 硬件CRC计算、发送和校验；
 发送和接收支持DMA模式；
 支持SPI TI模式；
 支持SPI四线功能的主机模式（只有SPI5）。

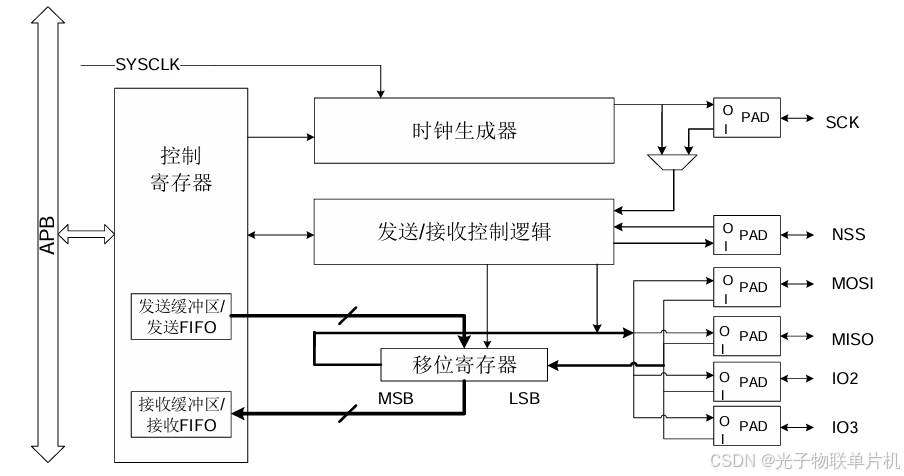

3.结构框图
在这里插入图片描述

4.SPI信号线描述
在这里插入图片描述

5.SPI 时序和数据帧格式
在这里插入图片描述
6.典型的全双工连接方式

五.W25Q32 SPI FLASH读写实验

硬件准备：

STLINK接GD32F407VET6开发板，STLINK接电脑USB口。

用6根杜邦线把模块与开发板相连
开发板3.3V <->模块VCC
开发板GND <->模块GND
开发板PD0 <->模块CS
开发板PC11 <->模块DO
开发板PC12 <->模块DI
开发板PC10 <->模块CLK

在这里插入图片描述

主要代码

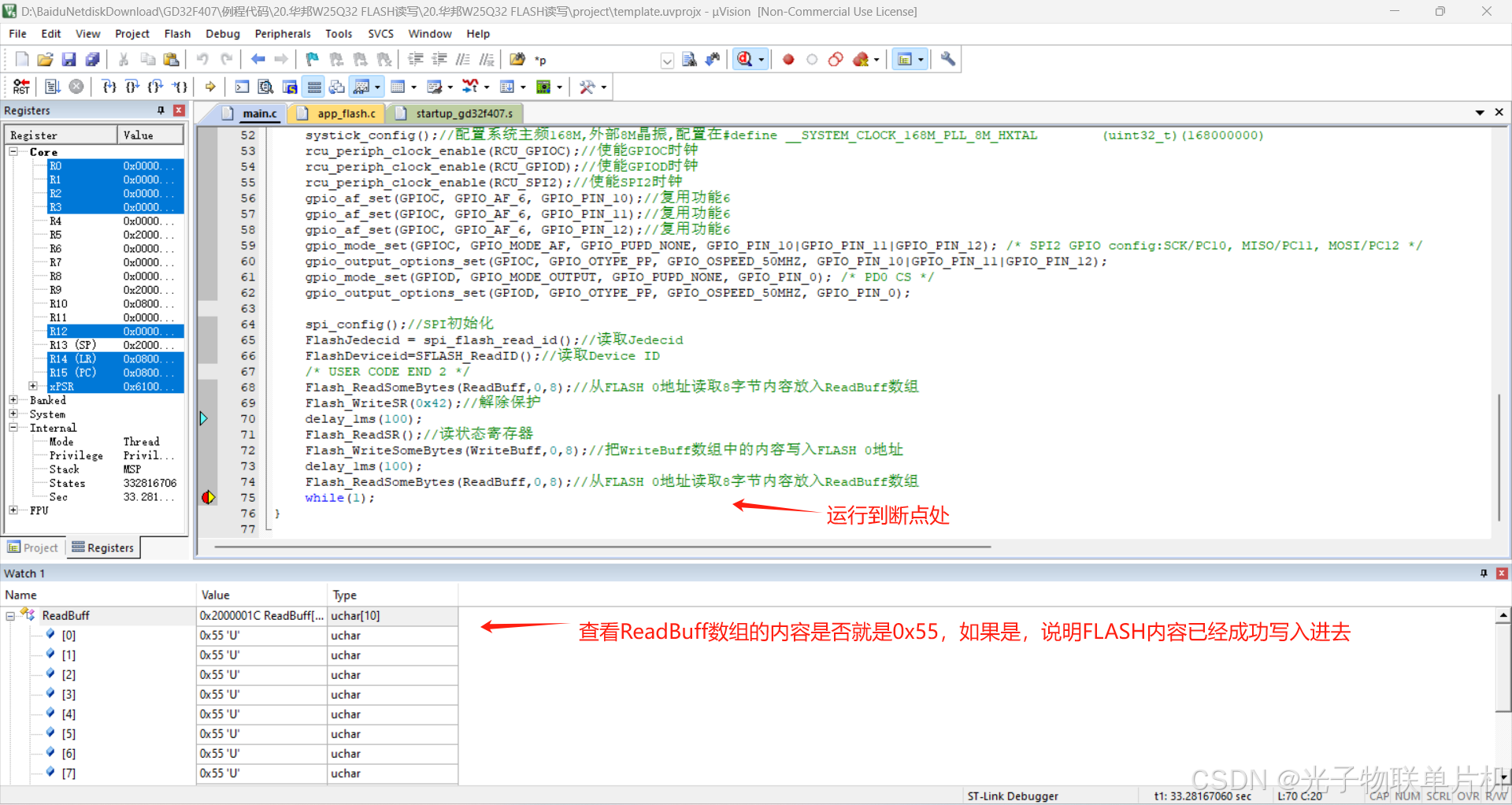

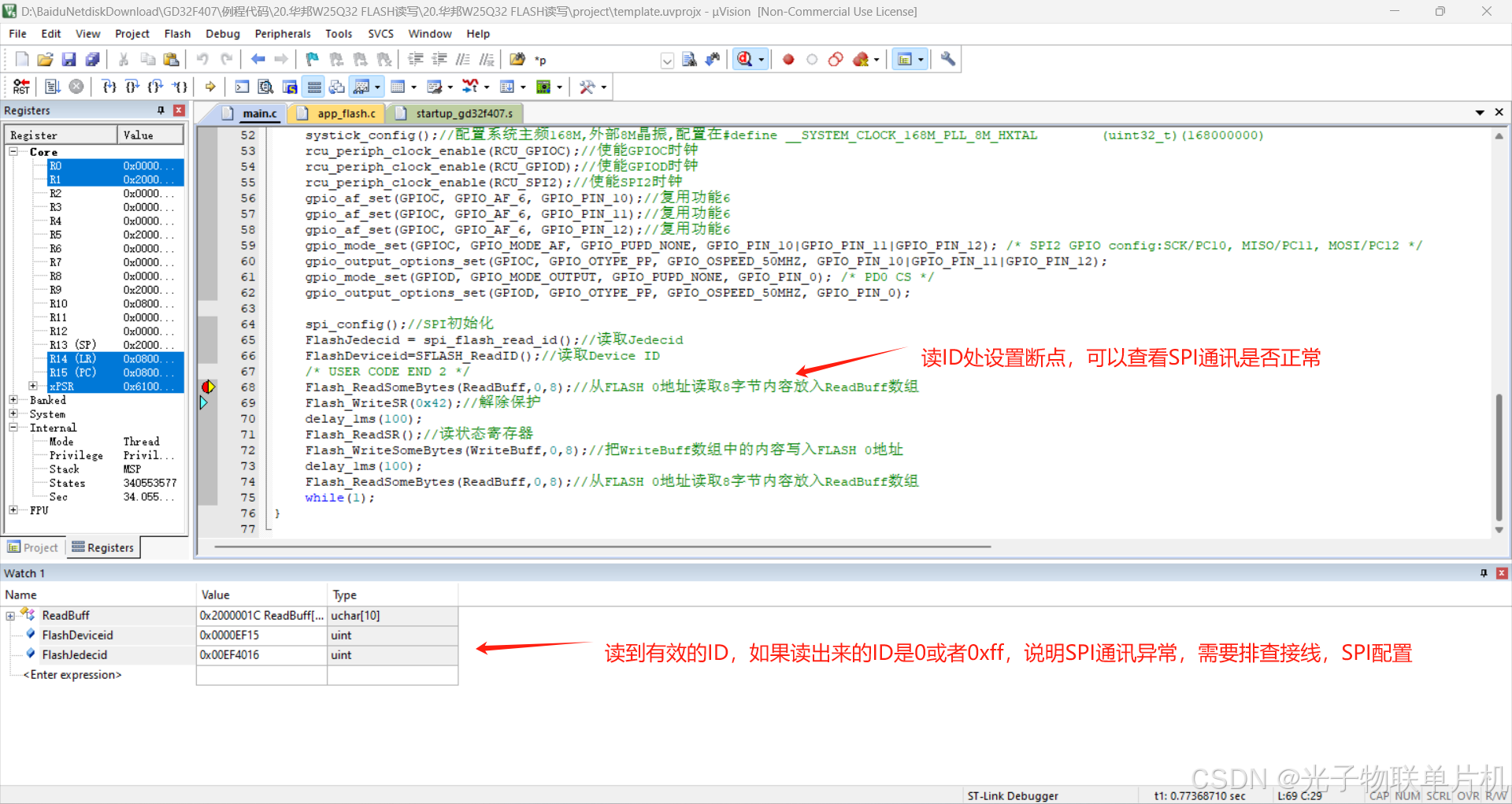

uint8_t ReadBuff[10],WriteBuff[10]={0x55,0x55,0x55,0x55,0x55,0x55,0x55,0x55,0x55};//读写存储，写入的数据固定是10字节的0x55int main(void)
{systick_config();//配置系统主频168M,外部8M晶振,配置在#define __SYSTEM_CLOCK_168M_PLL_8M_HXTAL        (uint32_t)(168000000)rcu_periph_clock_enable(RCU_GPIOC);//使能GPIOC时钟	rcu_periph_clock_enable(RCU_GPIOD);//使能GPIOD时钟	rcu_periph_clock_enable(RCU_SPI2);//使能SPI2时钟 gpio_af_set(GPIOC, GPIO_AF_6, GPIO_PIN_10);//复用功能6gpio_af_set(GPIOC, GPIO_AF_6, GPIO_PIN_11);//复用功能6gpio_af_set(GPIOC, GPIO_AF_6, GPIO_PIN_12);//复用功能6gpio_mode_set(GPIOC, GPIO_MODE_AF, GPIO_PUPD_NONE, GPIO_PIN_10|GPIO_PIN_11|GPIO_PIN_12); /* SPI2 GPIO config:SCK/PC10, MISO/PC11, MOSI/PC12 */gpio_output_options_set(GPIOC, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_10|GPIO_PIN_11|GPIO_PIN_12);gpio_mode_set(GPIOD, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_0); /* PD0 CS */gpio_output_options_set(GPIOD, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_0);	spi_config();//SPI初始化FlashJedecid = spi_flash_read_id();//读取JedecidFlashDeviceid=SFLASH_ReadID();//读取Device ID/* USER CODE END 2 */Flash_ReadSomeBytes(ReadBuff,0,8);//从FLASH 0地址读取8字节内容放入ReadBuff数组Flash_WriteSR(0x42);//解除保护delay_1ms(100);Flash_ReadSR();//读状态寄存器Flash_WriteSomeBytes(WriteBuff,0,8);//把WriteBuff数组中的内容写入FLASH 0地址delay_1ms(100);Flash_ReadSomeBytes(ReadBuff,0,8);//从FLASH 0地址读取8字节内容放入ReadBuff数组while(1);
}
//调用SPI HAL库驱动，使用SPI2
uint8_t spi_master_send_recv_byte(uint8_t spi_byte)
{		uint8_t ByteSend,ByteRecv;ByteSend=spi_byte;while(RESET == spi_i2s_flag_get(SPI2, SPI_FLAG_TBE));spi_i2s_data_transmit(SPI2,ByteSend);while(RESET == spi_i2s_flag_get(SPI2, SPI_FLAG_RBNE));ByteRecv=spi_i2s_data_receive(SPI2);return ByteRecv;}
//读数据驱动
void spi_master_recv_some_bytes( uint8_t *pbdata, uint16_t recv_length)
{uint8_t *temp_data = pbdata;while (recv_length--){*temp_data++ = spi_master_send_recv_byte(0xFF);	//发送 0xff 为从设备提供时钟}}
//从FLASH的指定地址读取数据
void Flash_ReadSomeBytes(uint8_t *ucpBuffer, uint32_t _ulReadAddr, uint16_t _usNByte)
{uint8_t command = FLASH_READ_DATA;uint8_t temp_buff[3] = {0};temp_buff[0] = (uint8_t)(_ulReadAddr >> 16);temp_buff[1] = (uint8_t)(_ulReadAddr >> 8);temp_buff[2] = (uint8_t)(_ulReadAddr >> 0);FLASH_CS_0();spi_master_send_recv_byte(command);spi_master_send_recv_byte(temp_buff[0]);spi_master_send_recv_byte(temp_buff[1]);spi_master_send_recv_byte(temp_buff[2]);spi_master_recv_some_bytes(ucpBuffer, _usNByte);FLASH_CS_1();
}
//FLASH指定地址写入数据
void Flash_WriteSomeBytes(uint8_t *ucpBuffer, uint32_t _ulWriteAddr, uint16_t _usNByte)
{uint32_t ulSecPos = 0;				//得到扇区位置uint16_t usSecOff = 0;				//扇区偏移uint16_t usSecRemain = 0;		//剩余扇区uint32_t i = 0;ulSecPos = _ulWriteAddr / 4096;//地址所在扇区(0--511)usSecOff = _ulWriteAddr % 4096;//扇区内地址偏移usSecRemain = 4096 - usSecOff;//扇区除去偏移，还剩多少字节if(_usNByte <= usSecRemain)	//写入数据大小 < 剩余扇区空间大小{usSecRemain = _usNByte;}while(1){Flash_ReadSomeBytes(SectorBuf, ulSecPos*4096, 4096);//读出整个扇区的内容for (i = 0; i < usSecRemain; i++)	//校验数据{if (SectorBuf[usSecOff + i] != 0xFF)//储存数据不为0xFF，需要擦除break;}if(i < usSecRemain)	//需要擦除{Flash_EraseSector(ulSecPos);	//擦除这个扇区for(i = 0; i < usSecRemain; i++)	//保存写入的数据{SectorBuf[usSecOff + i] = ucpBuffer[i];}Flash_WriteNoCheck(SectorBuf, ulSecPos*4096, 4096);	//写入整个扇区(扇区=老数据+新写入数据)}else{Flash_WriteNoCheck(ucpBuffer, _ulWriteAddr, usSecRemain);//不需要擦除,直接写入扇区}if(_usNByte == usSecRemain)	//写入结束{Flash_WriteDisable();break;}else{ulSecPos++;		//扇区地址增加1usSecOff = 0;		//扇区偏移归零ucpBuffer += usSecRemain;	//指针偏移_ulWriteAddr += usSecRemain;	//写地址偏移_usNByte -= usSecRemain;	//待写入的字节递减if(_usNByte > 4096){usSecRemain = 4096;	//待写入一扇区(4096字节大小)}else{usSecRemain = _usNByte;		//待写入少于一扇区的数据}}}}
