BGP实验

一、实验需求

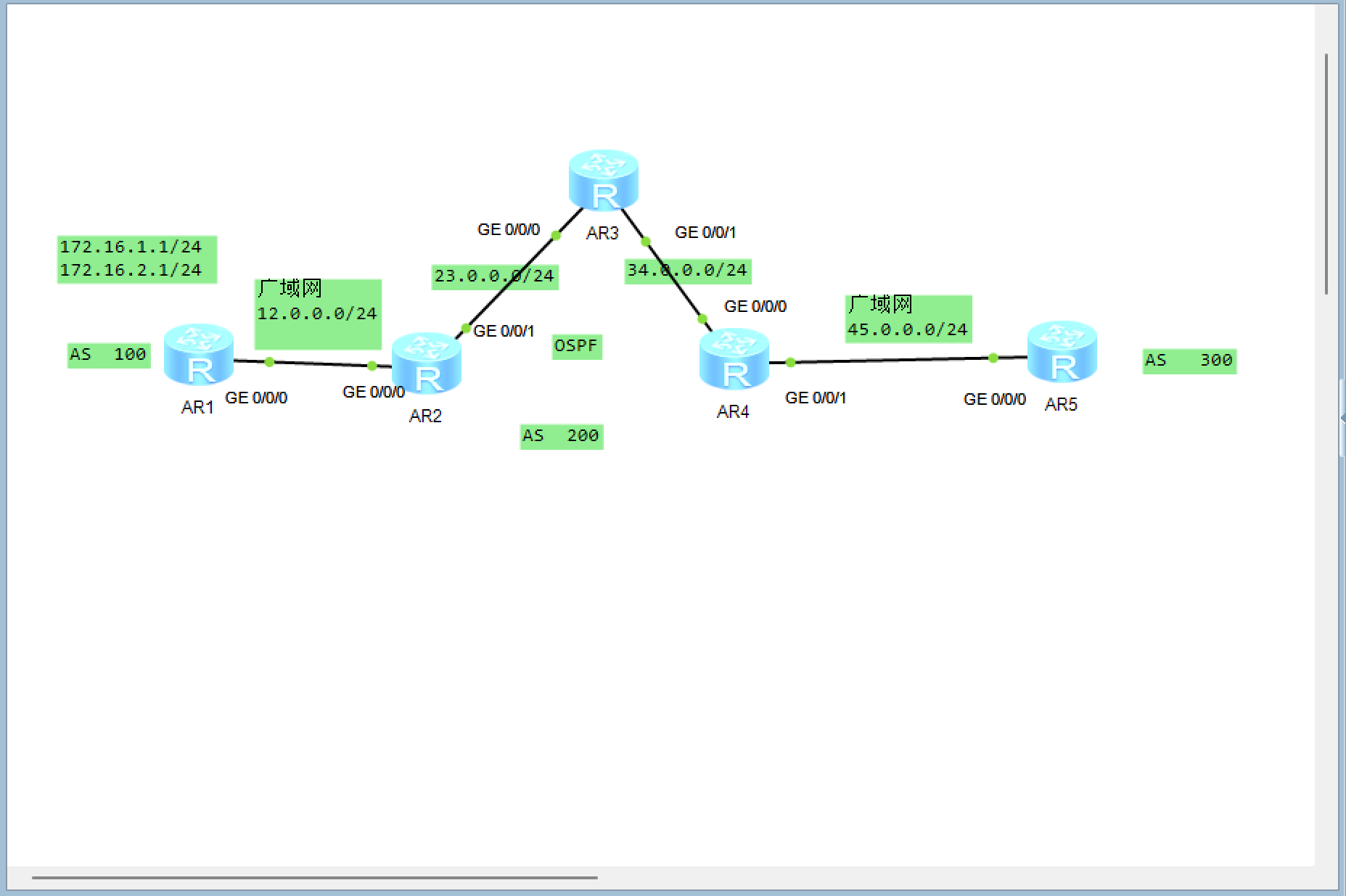

1. IP 地址配置：按照图中给定的网络拓扑和网段信息，正确配置五台路由器（AR1 - AR5）各接口的 IP 地址。同时，为每台路由器配置环回地址。
2. 路由协议配置：在 AS 200 内部（AR2、AR3、AR4 之间）运行 OSPF 协议，实现区域内路由。在自治系统边界（AR1 与 AR2、AR4 与 AR5 之间）配置外部网关协议（如 BGP ），实现跨自治系统的路由。
3. 网络连通性：确保五台路由器的环回地址之间能够相互 ping 通，即实现全网可达。

二、需求分析

1. 自治系统内通信：AS 200 内使用 OSPF 协议，它是链路状态型的内部网关协议。需合理规划 OSPF 区域，配置相关参数，使 AR2、AR3、AR4 之间建立邻居关系并同步链路状态数据库，以实现区域内路由计算和可达。
2. 自治系统间通信：不同自治系统（AS 100、AS 200、AS 300）有各自管理域，需在边界路由器（AR1 与 AR2、AR4 与 AR5 ）上配置 BGP 等外部网关协议，建立邻居关系并交换路由信息，实现跨自治系统的路由通告和数据包转发。
3. IP 地址与环回地址：准确配置接口 IP 地址是网络通信基础，环回地址用于模拟路由器上的虚拟网络节点，配置后需通过路由协议将其通告出去，保证全网可达。

三、实验步骤

1、基础配置

1、R1 配置

interface GigabitEthernet0/0/0
 ip address 12.0.0.1 255.255.255.0
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255

2、R2 配置
interface GigabitEthernet0/0/0
 ip address 12.0.0.2 255.255.255.0
interface GigabitEthernet0/0/1
 ip address 23.0.0.2 255.255.255.0
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255

3、R3 配置
interface GigabitEthernet0/0/0
 ip address 23.0.0.3 255.255.255.0
interface GigabitEthernet0/0/1
 ip address 34.0.0.3 255.255.255.0
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255

4、 R4 配置
interface GigabitEthernet0/0/0
 ip address 34.0.0.4 255.255.255.0
interface GigabitEthernet0/0/1
 ip address 45.0.0.4 255.255.255.0
interface LoopBack0
 ip address 4.4.4.4 255.255.255.255

5、R5 配置

interface GigabitEthernet0/0/0
 ip address 45.0.0.5 255.255.255.0
interface LoopBack0
 ip address 5.5.5.5 255.255.255.255

2、配置IGP

R2
[r2]ospf 1
[r2-ospf-1]a 0
[r2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[r2-ospf-1-area-0.0.0.0]network 23.0.0.2 0.0.0.0R3
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]a 0
[r3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 23.0.0.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 34.0.0.3 0.0.0.0R4
[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]a 0
[r4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 34.0.0.4 0.0.0.0

3、BGP的配置

R1:

[r1]bgp 100
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.0.0.2 as-number 200

R2:

[r2]bgp 200
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 12.0.0.1 as-number 100
[r2]bgp 200
[r2-bgp]peer 3.3.3.3 as-number 200
[r2-bgp]peer 4.4.4.4 as-number 200
[r2-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[r2-bgp]peer 4.4.4.4 connect-interface LoopBack 0

R3:

[r3]bgp 200
[r3-bgp]router-id 3.3.3.3
[r3-bgp]peer 2.2.2.2 as-number 200
[r3-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[r3-bgp]peer 4.4.4.4 as-number 200
[r3-bgp]peer 4.4.4.4 connect-interface LoopBack 0

R4:

[r4]bgp 200
[r4-bgp]router-id 4.4.4.4
[r4-bgp]peer 3.3.3.3 as-number 200
[r4-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[r4-bgp]peer 2.2.2.2 as-number 200
[r4-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[r4]bgp 200
[r4-bgp]peer 45.0.0.5 as-number 300

R5:

[r5]bgp 300
[r5-bgp]router-id 5.5.5.5
[r5-bgp]peer 45.0.0.4 as-number 200

4、修改下一跳


 R2:

[r2-bgp]peer  3.3.3.3 next-hop-local
[r2-bgp]peer 4.4.4.4 next-hop-local

R4:

[r4-bgp]peer  3.3.3.3 next-hop-local
[r4-bgp]peer 2.2.2.2 next-hop-local

5、宣告并引入路由

R1:

[r1-bgp]network 1.1.1.0 24

R5:

[r5-bgp]network 5.5.5.0 24

R2:

[r2-bgp]import-route ospf 1

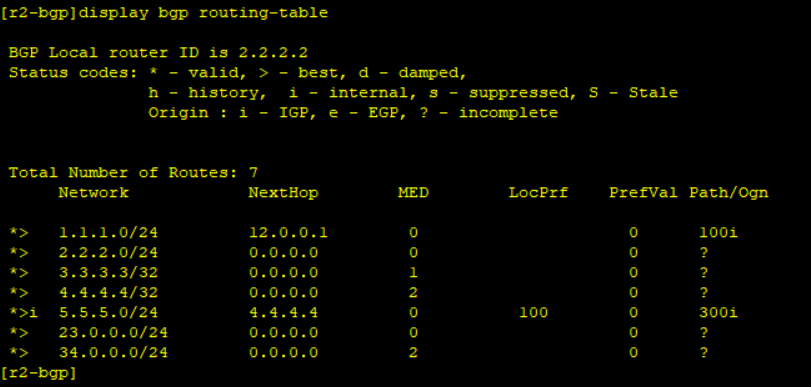

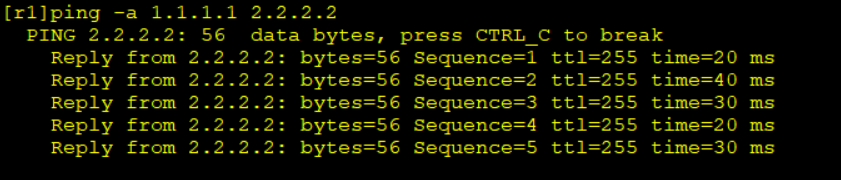

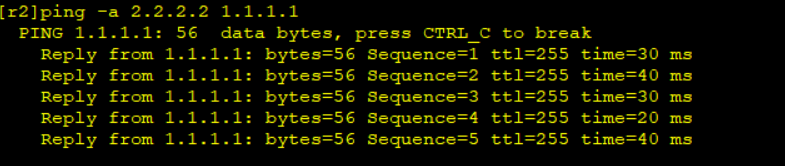

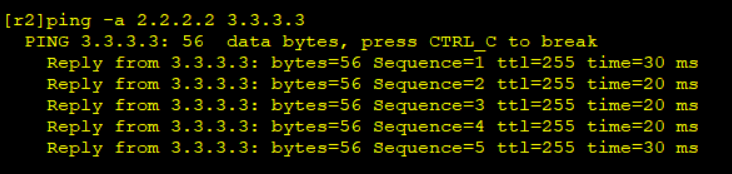

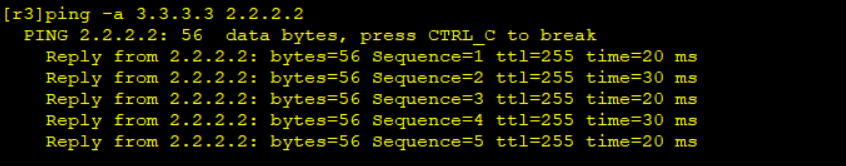

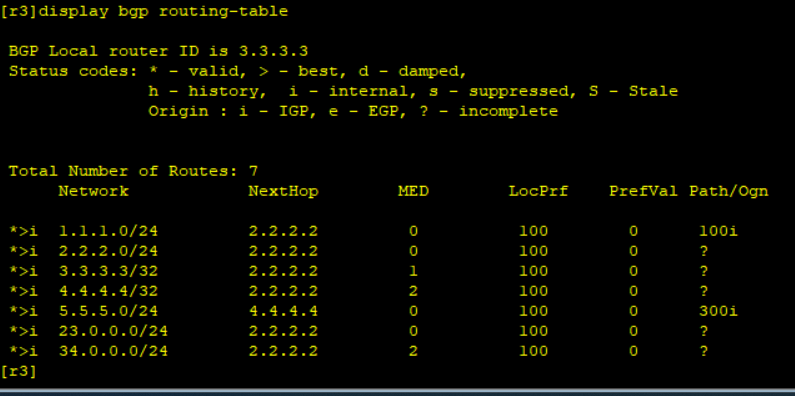

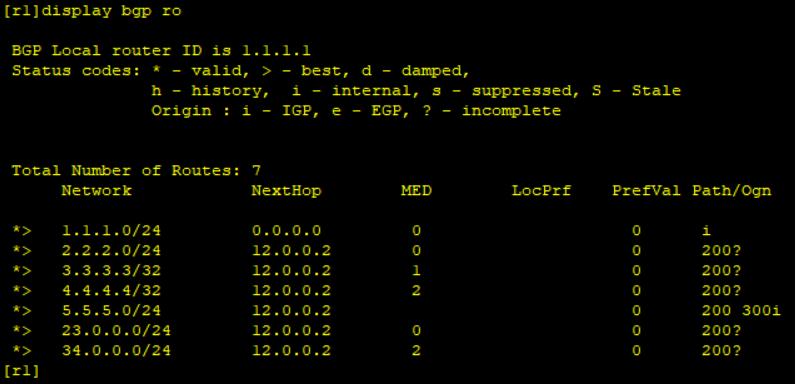

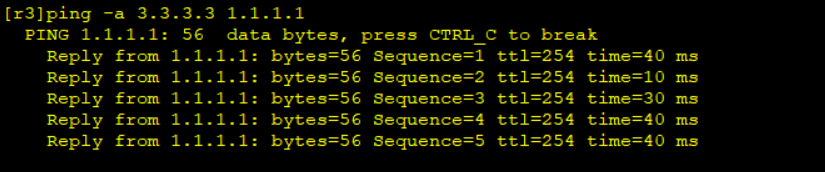

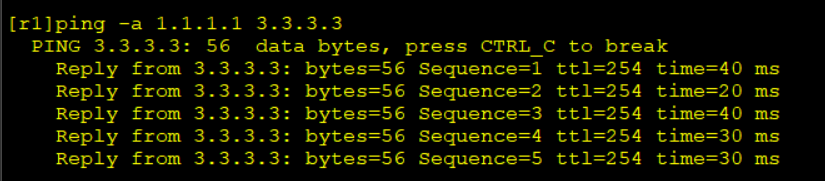

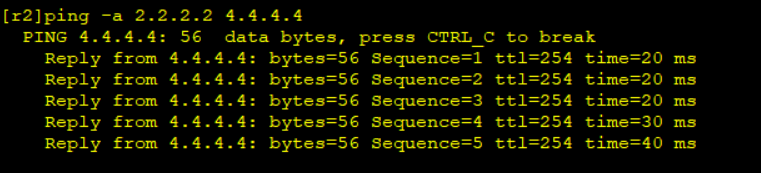

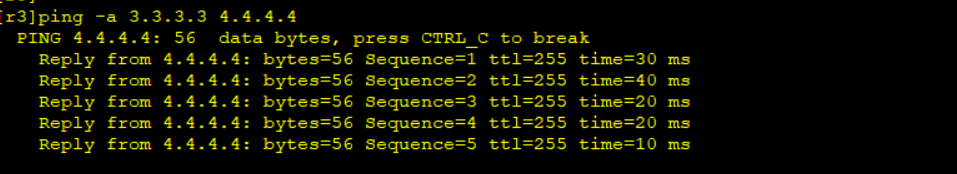

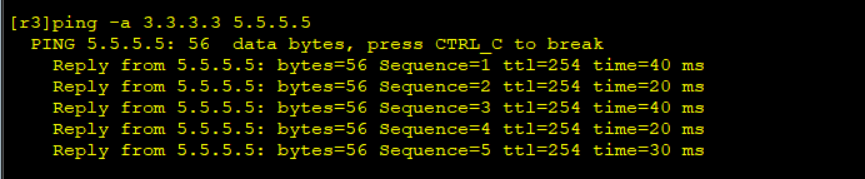

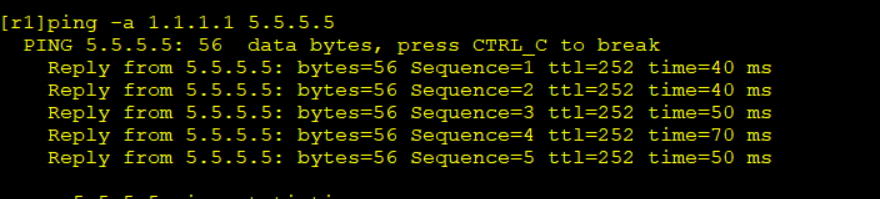

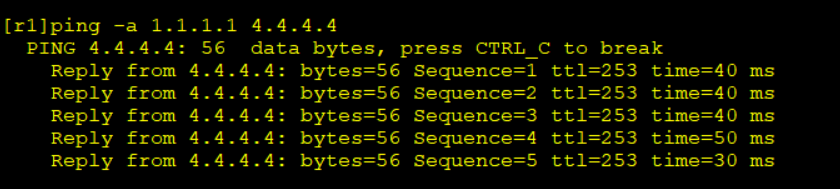

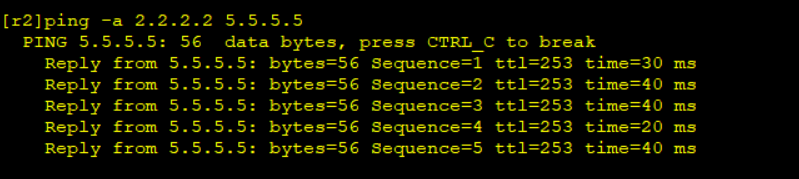

四、测试结果

只ping出了r1.2.3
