【系统搭建】DPDK安装配置与helloworld运行

一，安装相关依赖

1. 安装依赖

sudo apt update && sudo apt install -y \build-essential libnuma-dev meson ninja-build pciutils#安装Python3与PIP3
sudo apt install python3-pip

2. 升级 pip 和 setuptools

sudo apt install python3-pip python3-dev -y
python3 -m pip install --upgrade pip setuptools wheel

3. PIP3安装Meson与Ninjia，Meson负责构建项目依赖关系、Ninja进行编译

sudo pip3 install meson==0.53.2 ninja pwntools -i https://pypi.tuna.tsinghua.edu.cn/simple

二，绑定IGB_UIO驱动

虚拟机上DPDK无法绑定VFIO驱动，所以采用IGB_UIO驱动。UIO内核模块是内核提供的用户态驱动框架，而IGB_UIO是DPDK用于与UIO交互的内核模块，通过igb_uio来绑定指定的PCI网卡设备到DPDK使用。

1. 下载解压模块

正常来说可以通过git下载，但目前连接不到

sudo apt install git
git clone http://dpdk.org/git/dpdk-kmods

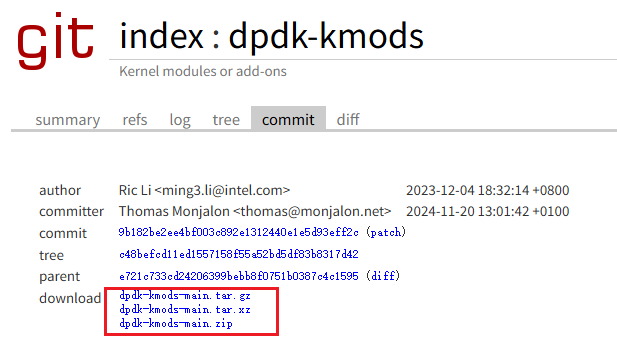

访问官网直接下载：https://git.dpdk.org/dpdk-kmods/commit/
在这里插入图片描述
解压：

tar xf dpdk-kmods-main.tar.xz

进入到IGB_UIO模块源码目录：

cd dpdk-kmods-main/linux/igb_uio/

2. 跳过检查

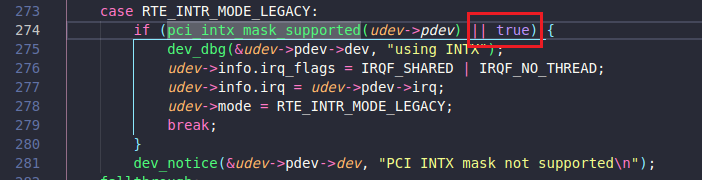

在虚拟机中添加的网卡，DPDK不支持，因此会出现EAL: Error enabling interrupts for fd 19报错，修改dpdk-kmods/linux/igb_uio/igb_uio.c中的代码，跳过DPDK PCI检查

// Original
pci_intx_mask_supported(udev->pdev)
// Change to
pci_intx_mask_supported(udev->pdev) || true

在这里插入图片描述

3. 编译模块

编译后，插入uio和igb_uio模块

make
sudo modprobe uio
sudo /sbin/insmod igb_uio.ko

验证模块安装正确

/sbin/lsmod | grep uio

在这里插入图片描述

三，DPDK安装

1. 安装DPDK 22.11

推荐版本DPDK 22.11

wget https://fast.dpdk.org/rel/dpdk-22.11.2.tar.xz
tar xf dpdk-22.11.2.tar.xz
cd dpdk-stable-22.11.2

# 编译并安装
meson build
ninja -C build
sudo ninja -C build install
sudo ldconfig

2.配置巨页

使用DPDK自带工具配置巨页：
-p 2M
指定大页内存的单页大小为 2MB（DPDK 支持 2MB 或 1GB 的大页）。
–setup 1G
设置大页内存的总大小为 1GB（脚本会自动计算所需的页数）。

# 配置巨页
sudo ./usertools/dpdk-hugepages.py -p 2M --setup 1G
# 巨页配置情况
sudo ./usertools/dpdk-hugepages.py -s

或者系统配置：

# 配置大页内存（每台VM）
echo "vm.nr_hugepages=2048" | sudo tee -a /etc/sysctl.conf
sudo sysctl -p
sudo mkdir -p /dev/hugepages
sudo mount -t hugetlbfs nodev /dev/hugepages

3. 网卡绑定DPDK

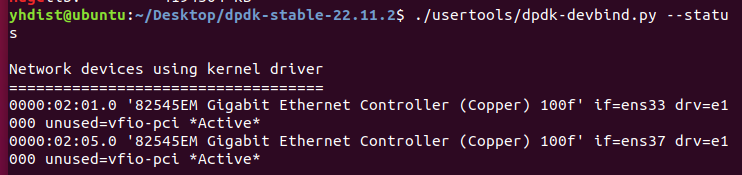

使用dpdk工具usertools/dpdk-devbind.py查看当前的网卡状态：ens33与ens34都处于活动状态，且目前仍采用Linux内核驱动

./usertools/dpdk-devbind.py --status

在这里插入图片描述
将ens33、ens37 down掉后，绑定DPDK

sudo ifconfig ens33 down
sudo ./usertools/dpdk-devbind.py --bind=igb_uio 0000:02:01.0sudo ifconfig ens37 down
sudo ./usertools/dpdk-devbind.py --bind=igb_uio 0000:02:05.0

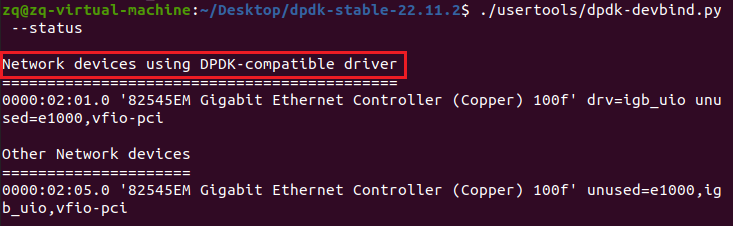

查看网卡状态：网卡已通过igb_uio与dpdk绑定：

./usertools/dpdk-devbind.py --status

在这里插入图片描述

4. helloworld检查

在dpdk/build下编译example示例helloworld

cd build
meson configure -Dexamples=helloworld
ninja

在/dpdk/build/examples文件下运行helloworld例程

cd examples
sudo ./dpdk-helloworld

在这里插入图片描述
helloworld是一个简单的 DPDK（Data Plane Development Kit）示例程序，其主要功能是在每个工作逻辑核心（lcore）上启动一个函数 lcore_hello，并在主逻辑核心上也调用该函数。lcore_hello 函数的作用是打印出当前逻辑核心的 ID，以此展示如何在 DPDK 环境中在不同逻辑核心上运行代码。

/* Launch a function on lcore. 8< */
// 定义在逻辑核心上执行的函数
static int
lcore_hello(__rte_unused void *arg)
{// 定义一个无符号整数变量，用于存储当前逻辑核心的 IDunsigned lcore_id;// 获取当前逻辑核心的 IDlcore_id = rte_lcore_id();// 打印当前逻辑核心的 IDprintf("hello from core %u\n", lcore_id);// 函数返回 0，表示执行成功return 0;
}
/* >8 End of launching function on lcore. *//* Initialization of Environment Abstraction Layer (EAL). 8< */
// 主函数，程序的入口点
int
main(int argc, char **argv)
{// 定义一个整数变量，用于存储函数返回值int ret;// 定义一个无符号整数变量，用于存储逻辑核心的 IDunsigned lcore_id;// 初始化 DPDK 的环境抽象层（EAL）ret = rte_eal_init(argc, argv);// 检查 EAL 初始化是否失败if (ret < 0)// 如果失败，使用 rte_panic 函数输出错误信息并终止程序rte_panic("Cannot init EAL\n");/* >8 End of initialization of Environment Abstraction Layer *//* Launches the function on each lcore. 8< */// 遍历所有的工作逻辑核心RTE_LCORE_FOREACH_WORKER(lcore_id) {/* Simpler equivalent. 8< */// 在指定的逻辑核心上远程启动 lcore_hello 函数rte_eal_remote_launch(lcore_hello, NULL, lcore_id);/* >8 End of simpler equivalent. */}// 在主逻辑核心上调用 lcore_hello 函数lcore_hello(NULL);/* >8 End of launching the function on each lcore. */// 等待所有逻辑核心上的任务执行完毕rte_eal_mp_wait_lcore();// 清理 DPDK 的环境抽象层（EAL）rte_eal_cleanup();// 主函数返回 0，表示程序正常结束return 0;
}
