基于 SpringBoot+JSP 的智能交通信息管理系统设计与实现

摘要
本文设计并实现了一个基于 SpringBoot 和 JSP 的智能交通信息管理系统，采用 B/S 架构模式，实现了交通数据采集、处理、分析和可视化展示等核心功能。系统通过传感器实时采集交通流量、速度等数据，运用数据分析算法预测交通状况，并提供交通诱导和决策支持。测试表明，系统具有良好的稳定性和可扩展性，能有效提升交通管理效率。

关键词：智能交通；SpringBoot；JSP；数据采集；交通预测

1 引言

1.1 研究背景与意义

随着城市化进程的加速，交通拥堵、交通事故等问题日益严重，传统交通管理方式已难以满足需求。智能交通系统（ITS）通过信息技术提升交通管理效率，缓解拥堵，减少事故，具有重要的现实意义。

1.2 国内外研究现状

国外在智能交通领域起步较早，美国的 ITS 计划、欧盟的 ERTMS 等项目已取得显著成效。国内如北京、上海等城市已建成较完善的智能交通系统，但在数据整合和智能分析方面仍有提升空间。

1.3 研究目标与方法

本文目标是设计并实现一个功能完整的智能交通信息管理系统，采用以下方法：

1. 使用 SpringBoot 框架快速搭建后端服务
2. 结合 JSP 技术实现前端页面展示
3. 运用 MySQL 设计合理的数据库结构
4. 采用数据挖掘算法进行交通预测

2 系统需求分析

2.1 功能需求

• 数据采集模块：实时采集交通流量、速度、占有率等数据
• 数据处理模块：清洗、整合和存储交通数据
• 交通状态评估模块：分析当前交通状态，评估拥堵程度
• 交通预测模块：预测未来交通状况
• 交通诱导模块：提供最优路径规划和交通诱导信息
• 决策支持模块：为交通管理部门提供决策依据
• 用户管理模块：管理系统用户和权限

2.2 非功能需求

• 性能需求：数据处理延迟≤1 秒，系统响应时间≤3 秒
• 可靠性需求：系统可用性≥99.9%，数据备份机制完善
• 安全性需求：用户认证授权，数据传输加密
• 可扩展性需求：支持新功能模块的添加和现有模块的升级

3 系统设计

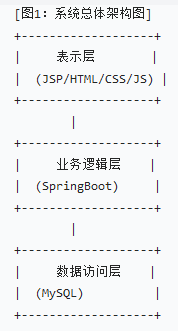

3.1 总体架构设计

系统采用 B/S 三层架构（图 1）：

3.2 数据库设计

系统数据库包含以下核心表（表 1-7）：

表 1：用户表（sys_user）

字段名	类型	描述	约束
user_id	BIGINT	用户 ID	主键，自增
username	VARCHAR(50)	用户名	唯一，非空
password	VARCHAR(100)	加密密码	非空
real_name	VARCHAR(50)	真实姓名
phone	VARCHAR(20)	手机号
email	VARCHAR(50)	邮箱
role_id	BIGINT	角色 ID	外键
status	TINYINT	状态	1 - 启用，0 - 禁用
create_time	DATETIME	创建时间	非空
update_time	DATETIME	更新时间	非空

表 2：角色表（sys_role）

字段名	类型	描述	约束
role_id	BIGINT	角色 ID	主键，自增
role_name	VARCHAR(50)	角色名称	唯一，非空
description	VARCHAR(200)	角色描述
create_time	DATETIME	创建时间	非空
update_time	DATETIME	更新时间	非空

表 3：权限表（sys_permission）

字段名	类型	描述	约束
perm_id	BIGINT	权限 ID	主键，自增
perm_name	VARCHAR(50)	权限名称	非空
perm_code	VARCHAR(50)	权限代码	唯一，非空
parent_id	BIGINT	父权限 ID	外键
url	VARCHAR(200)	权限 URL
create_time	DATETIME	创建时间	非空
update_time	DATETIME	更新时间	非空

表 4：传感器表（traffic_sensor）

字段名	类型	描述	约束
sensor_id	BIGINT	传感器 ID	主键，自增
sensor_name	VARCHAR(50)	传感器名称	非空
sensor_type	TINYINT	传感器类型	1 - 流量传感器，2 - 速度传感器，3 - 占有率传感器
road_id	BIGINT	道路 ID	外键
location	VARCHAR(100)	安装位置	非空
status	TINYINT	状态	1 - 正常，0 - 故障
create_time	DATETIME	创建时间	非空
update_time	DATETIME	更新时间	非空

表 5：道路表（traffic_road）

字段名	类型	描述	约束
road_id	BIGINT	道路 ID	主键，自增
road_name	VARCHAR(100)	道路名称	非空
road_type	TINYINT	道路类型	1 - 高速公路，2 - 城市快速路，3 - 主干道，4 - 次干道
start_point	VARCHAR(100)	起点	非空
end_point	VARCHAR(100)	终点	非空
length	FLOAT	长度 (km)	非空
lanes	INT	车道数	非空
speed_limit	INT	限速 (km/h)	非空
status	TINYINT	状态	1 - 畅通，2 - 缓行，3 - 拥堵，4 - 严重拥堵
create_time	DATETIME	创建时间	非空
update_time	DATETIME	更新时间	非空

表 6：交通数据表（traffic_data）

字段名	类型	描述	约束
data_id	BIGINT	数据 ID	主键，自增
sensor_id	BIGINT	传感器 ID	外键
collect_time	DATETIME	采集时间	非空
traffic_flow	INT	交通流量	非空
speed	FLOAT	平均速度	非空
occupancy	FLOAT	占有率	非空
create_time	DATETIME	创建时间	非空

表 7：交通事件表（traffic_event）

字段名	类型	描述	约束
event_id	BIGINT	事件 ID	主键，自增
event_type	TINYINT	事件类型	1 - 交通事故，2 - 道路施工，3 - 交通管制，4 - 恶劣天气
road_id	BIGINT	道路 ID	外键
location	VARCHAR(100)	发生位置	非空
start_time	DATETIME	开始时间	非空
end_time	DATETIME	结束时间
description	TEXT	事件描述	非空
status	TINYINT	状态	1 - 处理中，2 - 已处理，3 - 已取消
create_time	DATETIME	创建时间	非空
update_time	DATETIME	更新时间	非空

3.3 功能模块设计

系统分为以下功能模块：

1. 用户管理模块：用户注册、登录、权限管理
2. 传感器管理模块：传感器信息维护、状态监控
3. 道路管理模块：道路信息维护、路网管理
4. 数据采集模块：实时采集交通数据
5. 数据分析模块：处理和分析交通数据
6. 交通状态评估模块：评估当前交通状态
7. 交通预测模块：预测未来交通状况
8. 交通诱导模块：路径规划和交通诱导
9. 决策支持模块：生成决策报告和建议

3.4 系统界面设计

系统界面原型（图 2）包括：

• 首页：展示交通概览、实时路况、预警信息
• 交通监控页：实时监控各路段交通状况
• 数据分析页：展示交通数据统计和分析结果
• 交通预测页：预测未来交通状况
• 交通诱导页：提供路径规划和诱导信息
• 系统管理页：管理用户、权限、传感器等信息

4 系统实现

4.1 技术选型

• 后端：SpringBoot 2.7.5
• 前端：JSP + Bootstrap 4 + jQuery
• 数据库：MySQL 8.0
• 缓存：Redis 6.0
• 消息队列：RabbitMQ
• 数据可视化：ECharts
• 部署：Docker + Nginx

4.2 核心功能实现

4.2.1 用户认证与授权

java

// UserController.java
@RestController
@RequestMapping("/api/user")
public class UserController {@Autowiredprivate UserService userService;@PostMapping("/login")public Result login(@RequestBody LoginForm loginForm) {User user = userService.login(loginForm.getUsername(), loginForm.getPassword());if (user != null) {// 生成TokenString token = jwtUtils.generateToken(user.getUserId());Map<String, Object> result = new HashMap<>();result.put("token", token);result.put("userInfo", user);return Result.success(result);} else {return Result.error("用户名或密码错误");}}@GetMapping("/info")public Result info(@RequestHeader("Authorization") String token) {// 解析TokenLong userId = jwtUtils.getUserIdFromToken(token);User user = userService.getUserById(userId);if (user != null) {// 获取用户权限List<Permission> permissions = permissionService.getPermissionsByUserId(userId);Map<String, Object> result = new HashMap<>();result.put("userInfo", user);result.put("permissions", permissions);return Result.success(result);} else {return Result.error("用户不存在");}}
}

4.2.2 交通数据采集与处理

java

// TrafficDataController.java
@RestController
@RequestMapping("/api/traffic/data")
public class TrafficDataController {@Autowiredprivate TrafficDataService trafficDataService;@PostMapping("/collect")public Result collect(@RequestBody TrafficData trafficData) {// 验证数据if (trafficData.getSensorId() == null || trafficData.getCollectTime() == null) {return Result.error("传感器ID和采集时间不能为空");}// 保存原始数据trafficDataService.saveTrafficData(trafficData);// 发送到消息队列进行实时处理rabbitTemplate.convertAndSend("traffic.data.exchange", "traffic.data.routingKey", trafficData);return Result.success();}@GetMapping("/history")public Result getHistoryData(@RequestParam Long sensorId, @RequestParam String startTime, @RequestParam String endTime) {// 查询历史数据List<TrafficData> dataList = trafficDataService.getHistoryData(sensorId, startTime, endTime);return Result.success(dataList);}
}// TrafficDataProcessor.java (消息队列消费者)
@Component
public class TrafficDataProcessor {@Autowiredprivate TrafficAnalysisService trafficAnalysisService;@RabbitListener(queues = "traffic.data.queue")public void processTrafficData(TrafficData trafficData) {// 数据预处理TrafficData cleanedData = trafficDataPreprocessor.cleanData(trafficData);// 实时分析TrafficStatus status = trafficAnalysisService.analyzeTrafficStatus(cleanedData);// 更新道路状态roadService.updateRoadStatus(status.getRoadId(), status.getStatus());// 保存分析结果trafficAnalysisResultService.saveAnalysisResult(status);}
}

4.2.3 交通预测

java

// TrafficPredictionService.java
@Service
public class TrafficPredictionServiceImpl implements TrafficPredictionService {@Autowiredprivate TrafficDataRepository trafficDataRepository;@Overridepublic List<TrafficPrediction> predictTraffic(Long roadId, int hours) {// 获取历史数据LocalDateTime endTime = LocalDateTime.now();LocalDateTime startTime = endTime.minusDays(7);List<TrafficData> historyData = trafficDataRepository.findByRoadIdAndTimeRange(roadId, startTime, endTime);// 特征工程List<TrafficFeature> features = featureEngineering(historyData);// 构建预测模型TrafficPredictionModel model = buildPredictionModel(features);// 预测未来hours小时的交通状况List<TrafficPrediction> predictions = new ArrayList<>();for (int i = 1; i <= hours; i++) {LocalDateTime predictTime = endTime.plusHours(i);double predictedFlow = model.predict(features, predictTime);// 根据流量计算交通状态TrafficStatus status = calculateTrafficStatus(predictedFlow, roadId);TrafficPrediction prediction = new TrafficPrediction();prediction.setRoadId(roadId);prediction.setPredictTime(predictTime);prediction.setPredictedFlow(predictedFlow);prediction.setStatus(status);predictions.add(prediction);}return predictions;}// 其他辅助方法...
}

5 系统测试

5.1 测试环境

• 操作系统：Ubuntu 20.04 LTS
• 数据库：MySQL 8.0
• Web 服务器：Tomcat 9.0
• 应用服务器：SpringBoot 2.7.5
• 测试工具：JUnit、Postman、JMeter

5.2 功能测试

对系统各功能模块进行测试，确保功能正常运行，例如：

• 用户管理功能测试
• 传感器管理功能测试
• 交通数据采集与处理测试
• 交通状态评估测试
• 交通预测测试
• 交通诱导测试

5.3 性能测试

• 并发测试：使用 JMeter 模拟 500 用户并发访问，系统响应时间≤3 秒
• 压力测试：测试系统在极限负载下的稳定性，最大支持 1000 并发用户
• 数据处理性能：测试系统对大量交通数据的处理能力，处理延迟≤1 秒

6 系统部署

6.1 部署架构

系统采用 Docker 容器化部署（图 3）：

• Web 服务器：Nginx 处理静态资源和反向代理
• 应用服务器：SpringBoot 应用运行在 Tomcat 容器中
• 数据库：MySQL 容器化部署
• 缓存：Redis 容器提供缓存服务
• 消息队列：RabbitMQ 容器处理异步任务

6.2 部署步骤

1. 构建 Docker 镜像：

   bash

• docker build -t traffic-management-system .


• 创建 Docker 网络：

  bash

• docker network create traffic-network


• 部署 MySQL 容器：

  bash

• docker run -d --name mysql -p 3306:3306 --network traffic-network \-e MYSQL_ROOT_PASSWORD=password \-e MYSQL_DATABASE=traffic_db \mysql:8.0


• 部署 Redis 容器：

  bash

• docker run -d --name redis -p 6379:6379 --network traffic-network redis:6.0


• 部署 RabbitMQ 容器：

  bash

• docker run -d --name rabbitmq -p 5672:5672 -p 15672:15672 --network traffic-network rabbitmq:3-management


• 部署应用容器：

  bash

• docker run -d --name traffic-app -p 8080:8080 --network traffic-network \-e SPRING_DATASOURCE_URL=jdbc:mysql://mysql:3306/traffic_db \-e SPRING_DATASOURCE_USERNAME=root \-e SPRING_DATASOURCE_PASSWORD=password \-e SPRING_REDIS_HOST=redis \-e RABBITMQ_HOST=rabbitmq \traffic-management-system


• 配置 Nginx 反向代理：

  nginx

1. server {listen 80;server_name traffic.example.com;location / {proxy_pass http://localhost:8080;proxy_set_header Host $host;proxy_set_header X-Real-IP $remote_addr;proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;proxy_set_header X-Forwarded-Proto $scheme;}location /static/ {root /path/to/static/files;}
   }


7 结论与展望

7.1 研究成果总结

本文设计并实现了一个基于 SpringBoot 和 JSP 的智能交通信息管理系统，实现了交通数据采集、处理、分析和可视化展示等核心功能。系统采用 B/S 架构模式，具有良好的可维护性和可扩展性。通过数据分析和预测算法，为交通管理部门提供决策支持，有效提升了交通管理效率。

7.2 研究不足与展望

未来可进一步优化系统功能，如：

1. 引入机器学习算法提升交通预测准确率
2. 开发移动端应用，方便用户随时随地获取交通信息
3. 实现与其他智能交通系统的数据共享和协同工作
4. 加强系统的安全性和可靠性，确保系统稳定运行
