华为模拟器练习简单的拓扑图（五台交换机和pc，4台路由器）

1、题目要求

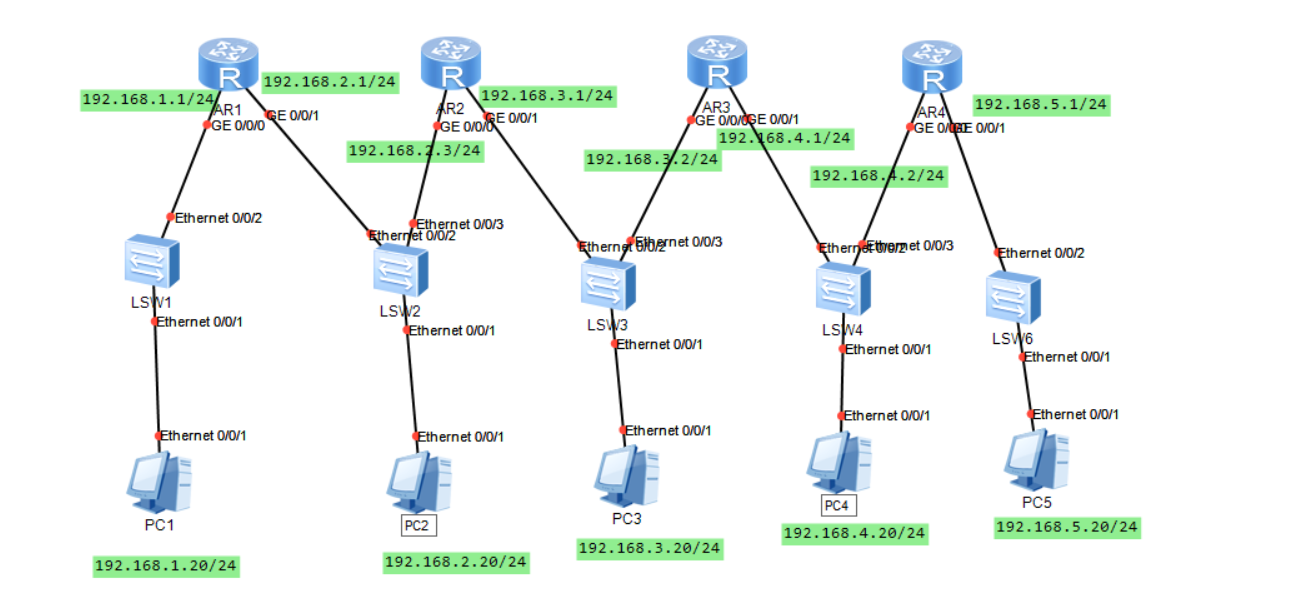

1.1 根据下图，将所有不同网段的pc可以相互连通

2、思路整理

2.1 根据上图将设备的IP地址都配置完成

2.2 在路由器设置不是直连网段的静态路由

2.3 验证个个pc的连通性

3、具体实现

3.1 配置设备

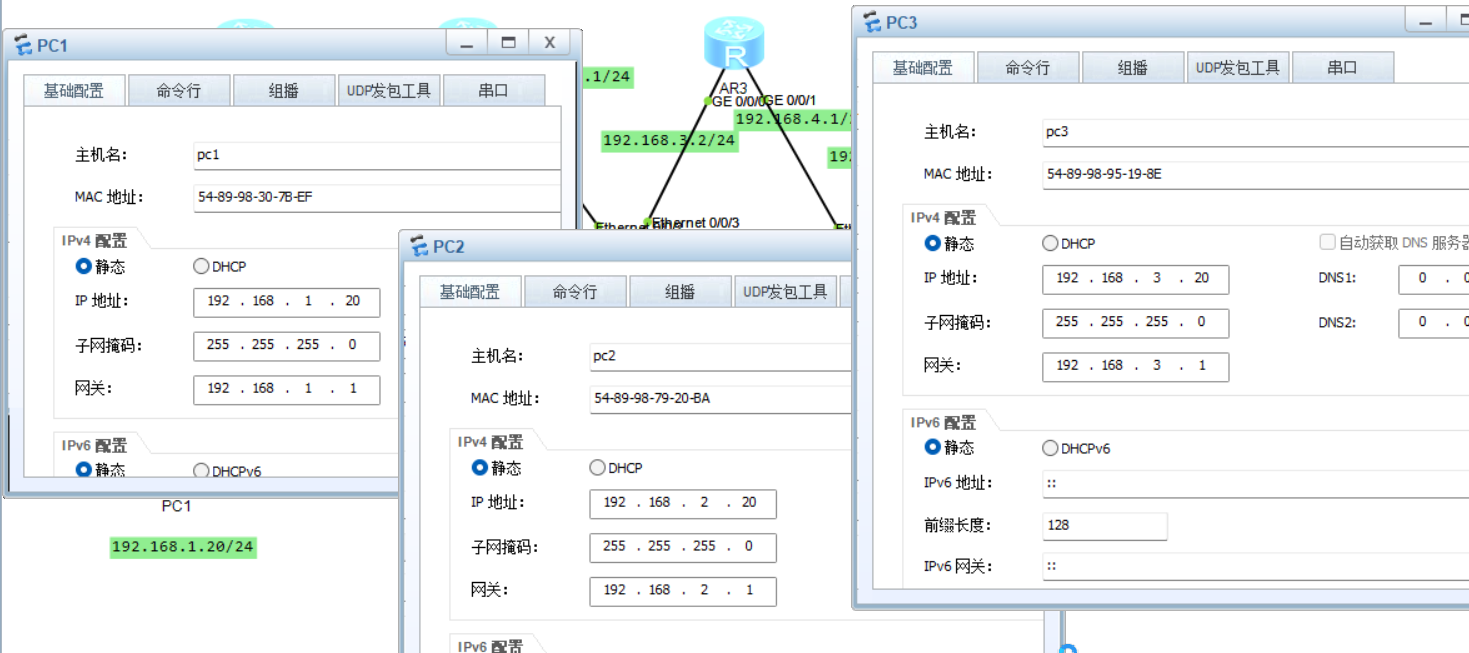

pc1、pc2、pc3

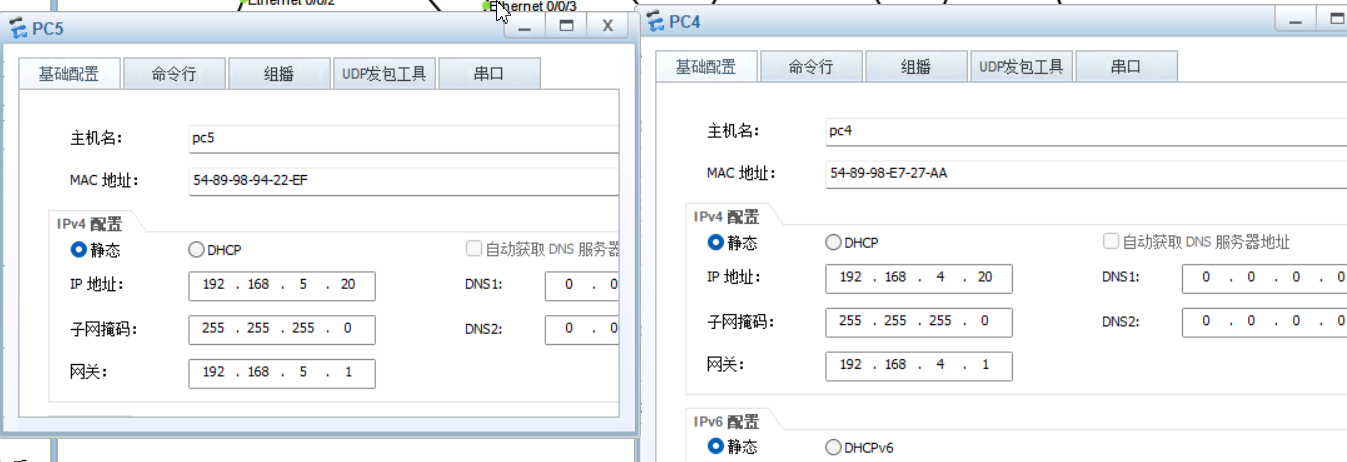

pc4、pc5

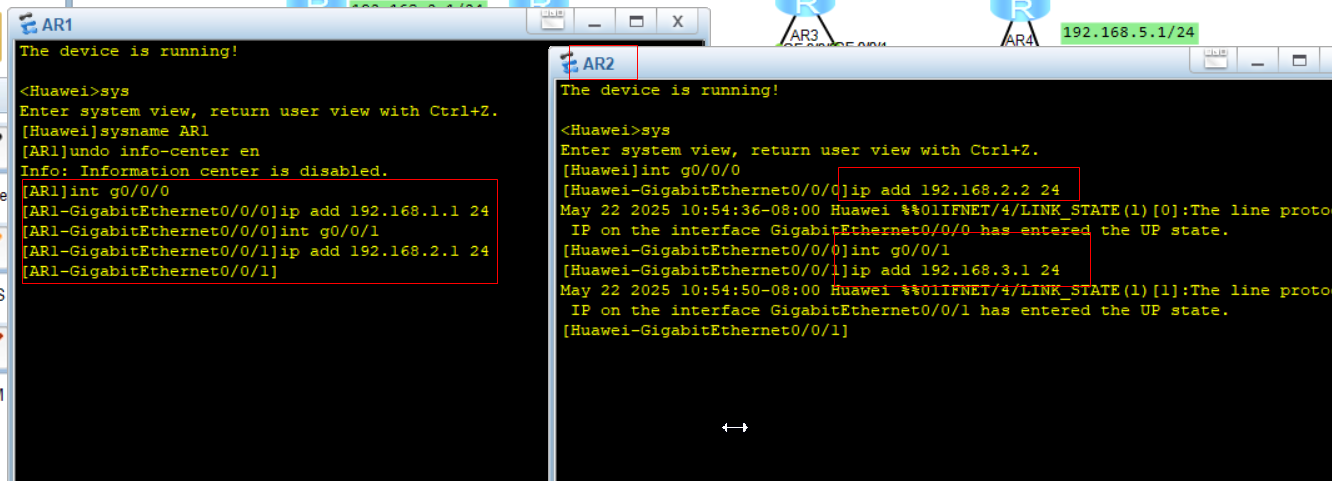

ar1、ar2

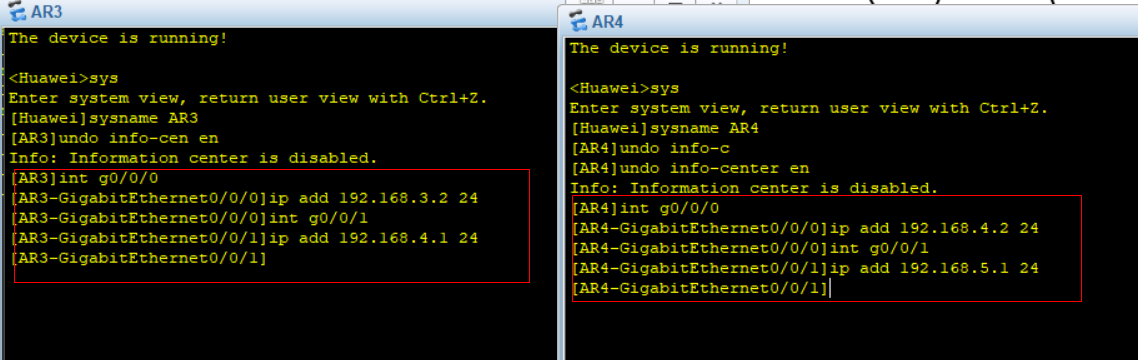

ar3、ar4

3.2 在4台路由器中配置静态ip

ar1、ar2

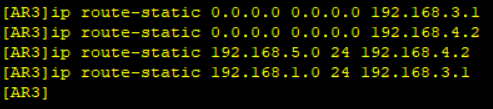

ar3、ar4（注：不知道是不是系统延时还是默认路由的问题，我在AR3中又多添加了两条静态路由）

3.3测试， 使用pc1ping拓扑图中所有pc
