FPGA结合ADC的SPI配置实战

一、引言：为什么需要SPI控制DAC？

在FPGA开发中，DAC（数模转换器） 是连接数字世界与模拟世界的关键模块，而 SPI（串行外设接口） 因其简单高效的特性，成为控制DAC的常用协议。本文将以一个真实的Verilog模块为例，进行分享学习。

二、代码功能概述：这个模块能做什么？

1. 核心功能

• 多通道DAC控制：支持8个独立通道（en_ch_i[7:0]）和2级配置（en_cfg_i[1:0]）。

• 灵活参数配置：

  • REF_WORD：启用DAC内部参考电压（默认0x08000000）。

  • CLR_MODE：定义DAC清除模式（0-清零，1-中值，2-满量程，3-忽略CLR引脚）。

  • DELAY_SCLK：SPI时钟分频系数（需为偶数，如4、6、8）。

2. 接口信号

信号	方向	描述
clk_i	输入	系统时钟（如100MHz）
start_i	输入	启动信号（单周期脉冲）
scs_n_o	输出	SPI片选（低有效）
sda_o	输出	SPI数据线
dac_done_o	输出	DAC完成信号（高有效）

三、代码解析：从状态机到SPI时序🔥

1. 状态机设计（核心！）

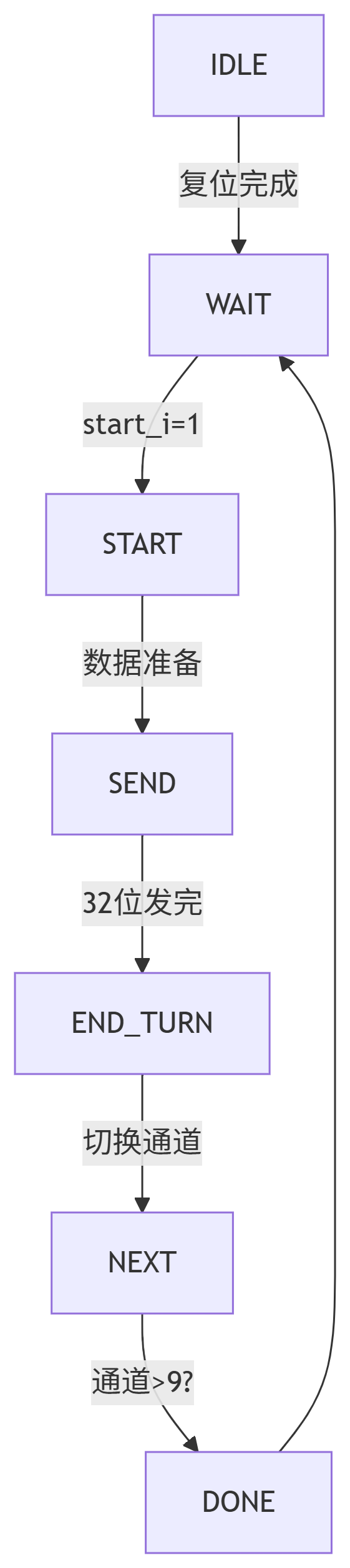

模块采用 7状态独热码（One-Hot）状态机，流程如下：

2. SPI时钟生成逻辑

• 分频原理：通过计数器 sclk_count 实现 DELAY_SCLK 分频。

• 关键代码：

always @(posedge clk_i) beginif (sclk_count >= (DELAY_SCLK-1)) sclk_count <= 0;else sclk_count <= sclk_count + 1;// 生成边沿标志if (sclk_count == (DELAY_SCLK/2-1)) clken_r <= 1;  // 上升沿else if (sclk_count == (DELAY_SCLK-1)) clken_f <= 1;  // 下降沿
end

3. 状态机时序逻辑

• 关键代码：

always @(posedge clk_i or negedge rst_n_i) begin  if (!rst_n_i)  dac_csm <= IDLE;  else  dac_csm <= #3 dac_nsm;  // 仿真延迟（不可综合）
end  always @(*) begin  case (dac_csm)  IDLE:    dac_nsm = WAIT;  WAIT:    dac_nsm = (start_i) ? START : WAIT;  START:   dac_nsm = (en_r==0) ? NEXT : (clken_f && dy_num[1]) ? SEND : START;  SEND:    dac_nsm = (clken_r && da_count==0) ? END_TURN : SEND;  END_TURN:dac_nsm = (clken_f) ? NEXT : END_TURN;  NEXT:    dac_nsm = (ch_count>9) ? DONE : START;  DONE:    dac_nsm = WAIT;  default: dac_nsm = IDLE;  endcase
end

4.数据发送逻辑

关键代码：

always @(posedge clk_i or negedge rst_n_i) begin  if (!rst_n_i) begin  ch_count <= 0;  scs_n_r <= 1;  sda_r <= 0;  da_send <= 0;  end else begin  case (dac_nsm)  START: begin  da_send <= {1'b0, da_send_d1};  // 填充 1 位后发送  da_count <= 32;  end  SEND: begin  sda_r <= da_send[da_count];     // 逐位发送  da_count <= da_count - clken_r;  end  endcase  end
end

五、常见问题解答（Q&A）❓

Q：为什么 da_send 是33位？

• A：DAC8568芯片要求32位数据，但代码中添加了1位填充位（补0），总长度33位。
