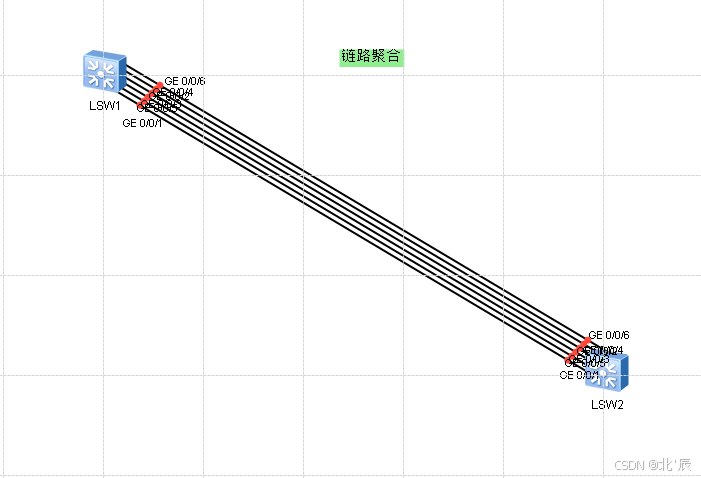

一、项目拓扑
二、项目实现
(1)交换机LSW1配置
进入系统试图
sys改变交换机名字为SW1
sysname SW1关闭信息中心
undo info-center enable 进入创建链路接口0
interface Eth-Trunk 0退出此视图
quit显示接口信息
dis int brief进入GigabitEthernet 0/0/1接口
int GigabitEthernet 0/0/1将GigabitEthernet 0/0/1接口加入到eth-trunk 0中
eth-trunk 0退出此视图
quit进入GigabitEthernet 0/0/2接口
int GigabitEthernet 0/0/2将GigabitEthernet 0/0/2接口加入到eth-trunk 0中
eth-trunk 0退出此视图
quit进入GigabitEthernet 0/0/3接口
int GigabitEthernet 0/0/3将GigabitEthernet 0/0/3接口加入到eth-trunk 0中
eth-trunk 0退出此视图
quit显示接口信息
dis int brief 显示eth-trunk 0信息
dis eth-trunk 0进入创建链路接口1
int Eth-Trunk 1将链路聚合的模式设置为基于 LACP 协议的静态模式。
mode lacp-static 退出此视图
quit进入GigabitEthernet 0/0/4接口
int g0/0/4将GigabitEthernet 0/0/4接口加入到eth-trunk 1中
eth-trunk 1进入GigabitEthernet 0/0/5接口
int g0/0/5将GigabitEthernet 0/0/5接口加入到eth-trunk 1中
eth-trunk 1进入GigabitEthernet 0/0/6接口
int g0/0/6将GigabitEthernet 0/0/6接口加入到eth-trunk 1中
eth-trunk 1退出此视图
quit
(2)交换机LSW2配置
进入系统试图
sys改变交换机名字为SW2
sysname SW2关闭信息中心
undo info-center enable 进入创建链路接口0
int Eth-Trunk 0退出此视图
quit进入GigabitEthernet 0/0/1接口
int g0/0/1将GigabitEthernet 0/0/1接口加入到eth-trunk 0中
eth-trunk 0退出此视图
quit进入GigabitEthernet 0/0/2接口
int g0/0/2将GigabitEthernet 0/0/2接口加入到eth-trunk 0中
eth-trunk 0退出此视图
quit进入GigabitEthernet 0/0/3接口
int g0/0/3将GigabitEthernet 0/0/3接口加入到eth-trunk 0中
eth-trunk 0退出此视图
quit显示eth-trunk 0信息
dis eth-trunk 0显示接口信息
dis int brief 进入创建链路接口1
int Eth-Trunk 1将链路聚合的模式设置为基于 LACP 协议的静态模式。
mode lacp-static 退出此视图
quit进入GigabitEthernet 0/0/4接口
int g0/0/4将GigabitEthernet 0/0/4接口加入到eth-trunk 1中
eth-trunk 1进入GigabitEthernet 0/0/5接口
int g0/0/5将GigabitEthernet 0/0/5接口加入到eth-trunk 1中
eth-trunk 1进入GigabitEthernet 0/0/6接口
int g0/0/6将GigabitEthernet 0/0/6接口加入到eth-trunk 1中
eth-trunk 1退出此视图
quit
