C++ Qt Widget绘图保存为图片：完整指南与最佳实践

引言

在Qt开发中，将自定义Widget的绘图内容保存为图片是一项常见且重要的功能需求。无论是数据可视化、图表导出还是图像编辑应用，都需要将界面上的图形内容持久化保存。本文将从原理出发，深入解析Qt中实现Widget绘图保存的技术方案，并提供可直接使用的完整代码实现。

一、技术原理

1. Qt绘图系统基础

Qt的绘图系统基于QPainter类，它提供了丰富的2D图形绘制功能：

在paintEvent事件中进行绘制操作
支持基本图形（线条、矩形、椭圆等）
提供抗锯齿、透明度等高级效果
使用设备无关坐标系

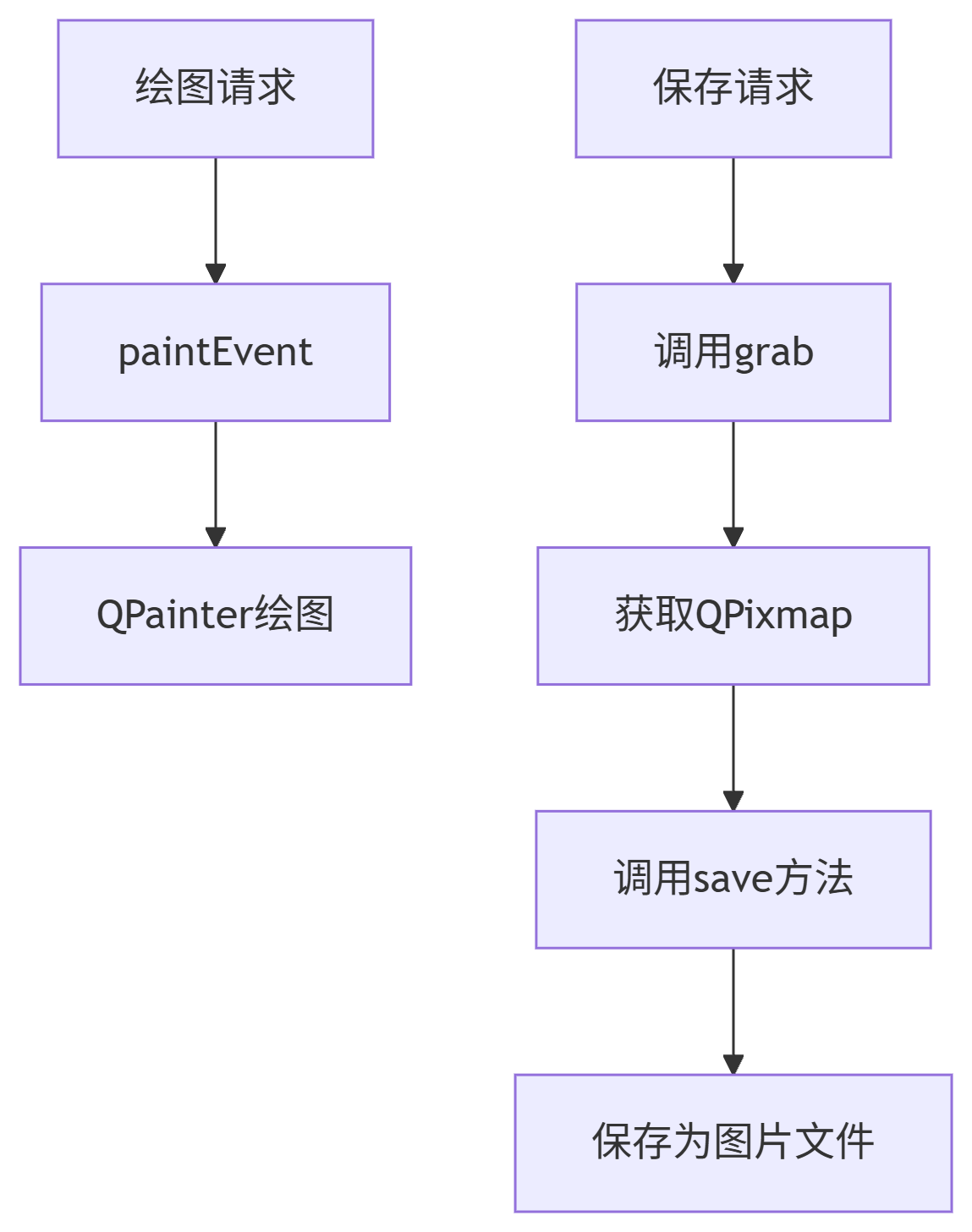

2. 截图保存机制

Qt提供了两种主要方式捕获Widget内容：

QWidget::grab()：直接捕获Widget当前显示的内容
渲染到QPixmap：通过QPainter将内容绘制到QPixmap

3. 中文显示处理

Qt中处理中文显示需要解决两个关键问题：

字符串编码：使用QStringLiteral确保中文字符正确编码
字体支持：显式指定支持中文的字体（如微软雅黑、黑体）

二、实现方案

1. 自定义绘图Widget

核心是在自定义Widget中重写paintEvent方法：

class DrawingWidget : public QWidget {

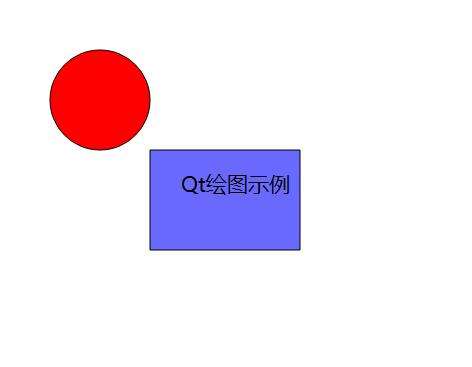

protected:void paintEvent(QPaintEvent*) override {QPainter painter(this);painter.setRenderHint(QPainter::Antialiasing); // 抗锯齿// 绘制白色背景painter.fillRect(rect(), Qt::white);// 绘制红色圆形painter.setBrush(Qt::red);painter.drawEllipse(50, 50, 100, 100);// 绘制半透明蓝色矩形painter.setBrush(QColor(0, 0, 255, 150));painter.drawRect(150, 150, 150, 100);// 绘制居中文字QFont font("Microsoft YaHei", 16);painter.setFont(font);painter.setPen(Qt::black);painter.drawText(rect(), Qt::AlignCenter, QStringLiteral("Qt绘图示例"));}
};

2. 主窗口与保存功能

实现主窗口布局和图片保存功能：

class MainWindow : public QWidget {
public:MainWindow(QWidget* parent = nullptr) : QWidget(parent) {QVBoxLayout* layout = new QVBoxLayout(this);drawingWidget = new DrawingWidget;QPushButton* saveButton = new QPushButton(QStringLiteral("保存为图片"));layout->addWidget(drawingWidget);layout->addWidget(saveButton);connect(saveButton, &QPushButton::clicked, this, &MainWindow::saveWidgetAsImage);}private slots:void saveWidgetAsImage() {// 获取保存路径QString filePath = QFileDialog::getSaveFileName(this, QStringLiteral("保存图片"), "",QStringLiteral("PNG图像 (*.png);;JPEG图像 (*.jpg *.jpeg)"));if (filePath.isEmpty()) return;// 捕获并保存图片QPixmap pixmap = drawingWidget->grab();bool success = pixmap.save(filePath);if (success) {qDebug() << "保存成功:" << filePath;} else {qDebug() << "保存失败，请检查路径和权限";}}private:DrawingWidget* drawingWidget;
};

3. 应用程序初始化

在main函数中初始化应用并检测中文字体：

int main(int argc, char* argv[]) {QApplication app(argc, argv);// 检测可用中文字体qDebug() << "可用中文字体:";QFontDatabase database;foreach(const QString & family, database.families()) {if (family.contains("宋") || family.contains("黑") ||family.contains("楷") || family.contains("微软") ||family.contains("YaHei") || family.contains("Hei")) {qDebug() << family;}}// 创建并显示主窗口MainWindow window;window.setWindowTitle(QStringLiteral("Widget截图示例"));window.resize(400, 300);window.show();return app.exec();
}

三、完整代码实现

#include <QApplication>
#include <QWidget>
#include <QPainter>
#include <QPushButton>
#include <QVBoxLayout>
#include <QFileDialog>
#include <QDebug>
#include <QFontDatabase>// 自定义绘图Widget
class DrawingWidget : public QWidget {
public:DrawingWidget(QWidget* parent = nullptr) : QWidget(parent) {}protected:void paintEvent(QPaintEvent*) override {QPainter painter(this);painter.setRenderHint(QPainter::Antialiasing);// 绘制背景painter.fillRect(rect(), Qt::white);// 绘制圆形painter.setBrush(Qt::red);painter.drawEllipse(50, 50, 100, 100);// 绘制矩形painter.setBrush(QColor(0, 0, 255, 150)); // 半透明蓝色painter.drawRect(150, 150, 150, 100);// 绘制文字 - 使用支持中文的字体QFont font("Microsoft YaHei", 16); // 使用微软雅黑// 或者: QFont font("SimHei", 16); // 使用黑体painter.setFont(font);painter.setPen(Qt::black);// 使用QStringLiteral确保中文编码正确painter.drawText(rect(), Qt::AlignCenter, QStringLiteral("Qt绘图示例"));}
};class MainWindow : public QWidget {
public:MainWindow(QWidget* parent = nullptr) : QWidget(parent) {// 创建界面QVBoxLayout* layout = new QVBoxLayout(this);drawingWidget = new DrawingWidget;// 使用QStringLiteral确保按钮文字编码正确QPushButton* saveButton = new QPushButton(QStringLiteral("保存为图片"));layout->addWidget(drawingWidget);layout->addWidget(saveButton);// 连接保存按钮信号connect(saveButton, &QPushButton::clicked, this, &MainWindow::saveWidgetAsImage);}private slots:void saveWidgetAsImage() {// 获取保存路径QString filePath = QFileDialog::getSaveFileName(this, QStringLiteral("保存图片"), "",QStringLiteral("PNG图像 (*.png);;JPEG图像 (*.jpg *.jpeg)"));if (filePath.isEmpty()) return;// 捕获Widget内容QPixmap pixmap = drawingWidget->grab();// 保存图片bool success = pixmap.save(filePath);if (success) {qDebug() << "保存成功:" << filePath;}else {qDebug() << "保存失败，请检查路径和权限";}}private:DrawingWidget* drawingWidget;
};int main(int argc, char* argv[]) {QApplication app(argc, argv);// 打印可用中文字体（调试用）qDebug() << "可用中文字体:";QFontDatabase database;foreach(const QString & family, database.families()) {if (family.contains("宋") || family.contains("黑") ||family.contains("楷") || family.contains("微软") ||family.contains("YaHei") || family.contains("Hei")) {qDebug() << family;}}MainWindow window;window.setWindowTitle(QStringLiteral("Widget截图示例")); // 设置中文标题window.resize(400, 300);window.show();return app.exec();
}

四、技术要点详解

1. 绘图优化技巧

抗锯齿处理：setRenderHint(QPainter::Antialiasing)提高图形质量
透明度控制：使用QColor(0, 0, 255, 150)设置带透明度的颜色
文字渲染：Qt::AlignCenter实现文字居中显示

2. 图片保存注意事项

文件格式：支持PNG（无损）和JPEG（有损）两种格式
路径处理：使用QFileDialog提供标准文件选择对话框
错误处理：检查保存结果并提供错误反馈

3. 中文显示解决方案

字体指定：显式设置中文字体QFont("Microsoft YaHei", 16)
编码处理：使用QStringLiteral确保中文字符正确编码
字体检测：启动时检测系统中可用的中文字体

五、扩展应用场景

1. 数据可视化导出

将图表Widget的内容导出为图片，用于报告生成：

// 导出折线图
QPixmap chartPixmap = chartWidget->grab();
chartPixmap.save("chart_export.png");

2. 图像编辑应用

实现简单的绘图工具，支持作品保存：

// 保存用户绘制的图像
QPixmap drawing = canvasWidget->grab();
drawing.save("user_drawing.jpg", "JPEG", 90);

3. 界面截图工具

开发辅助工具，捕获任意Widget的截图：

// 捕获指定Widget
QPixmap screenshot = targetWidget->grab();
screenshot.save("widget_screenshot.png");

六、总结

本文详细介绍了在Qt中实现Widget绘图保存为图片的完整技术方案，核心要点包括：

绘图原理：通过重写paintEvent方法，使用QPainter进行2D图形绘制
保存机制：利用grab()方法捕获Widget内容，调用save()保存为图片
中文处理：结合字体指定和QStringLiteral解决中文显示问题
完整实现：提供了可直接使用的完整代码，包含绘图、布局和保存功能

该方案适用于Qt 5及以上版本，可广泛应用于各种需要图形导出的场景。实际开发中，可根据需求扩展更多图片格式支持、分辨率调整等高级功能。
