day026-网络基础-TCP11种状态与网络管理命令、抓包

1. TCP 11种状态

1.1 三次握手

• LISTEN：监听状态，服务启动等待客户连接。

---

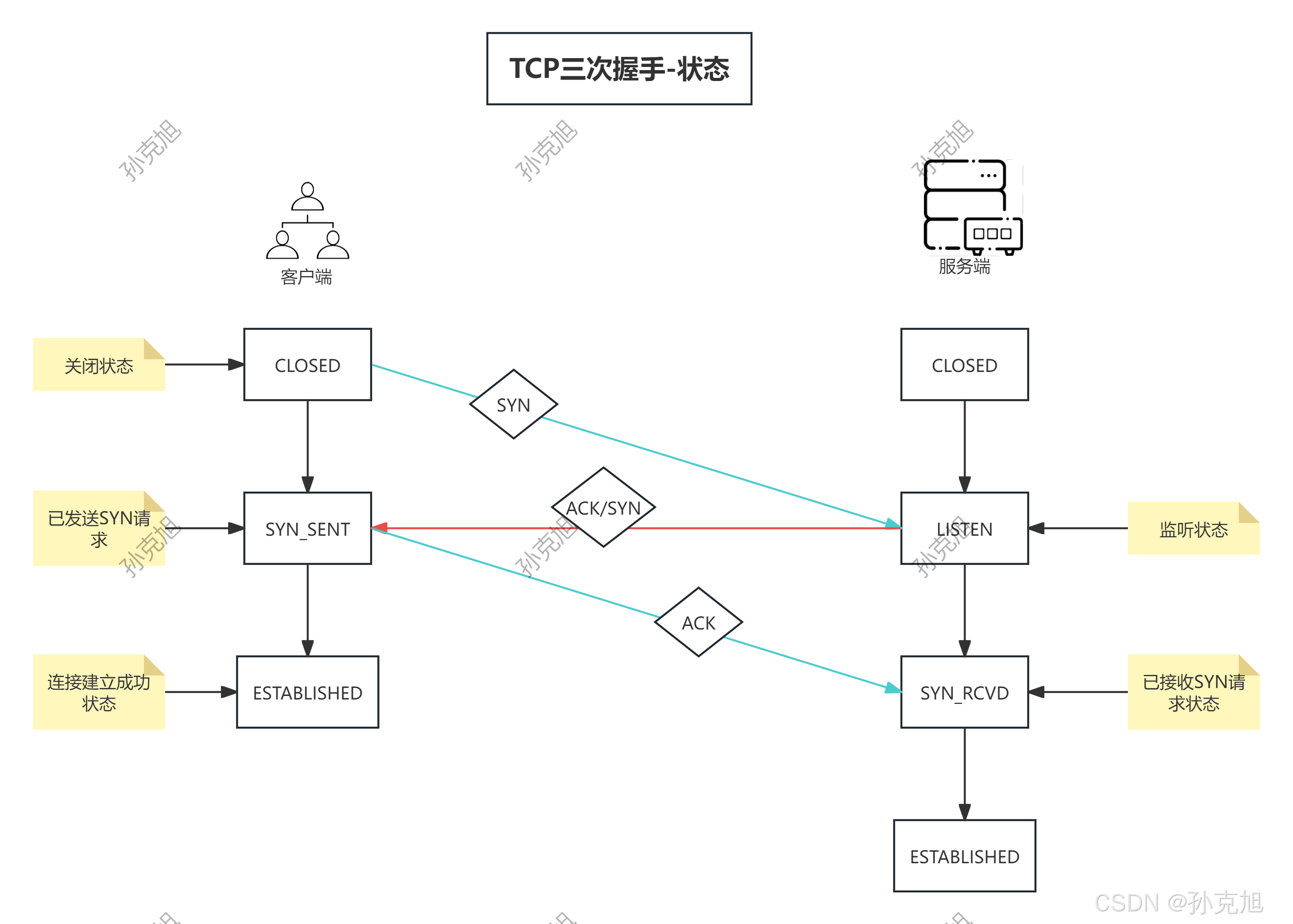

TCP三次握手状态转换：

1. 建立连接之前服务器和客户端状态都为CLOSED
2. 服务器创建socket后开始监听（启动服务），变为LISTEN状态
3. 客户端发送SYN请求，状态变为SYN_SENT
4. 服务端收到客户端的SYN报文后向客户端发送ACK和SYN报文，此时服务端的状态变为SYN_RCVD
5. 客户端收到服务端的ACK和SYN报文，向服务端发送ACK，客户端状态变为ESTABLISHED
6. 服务端收到ACK后，也变为ESTABLISHED
7. 此时TCP三次握手完成，连接建立成功！

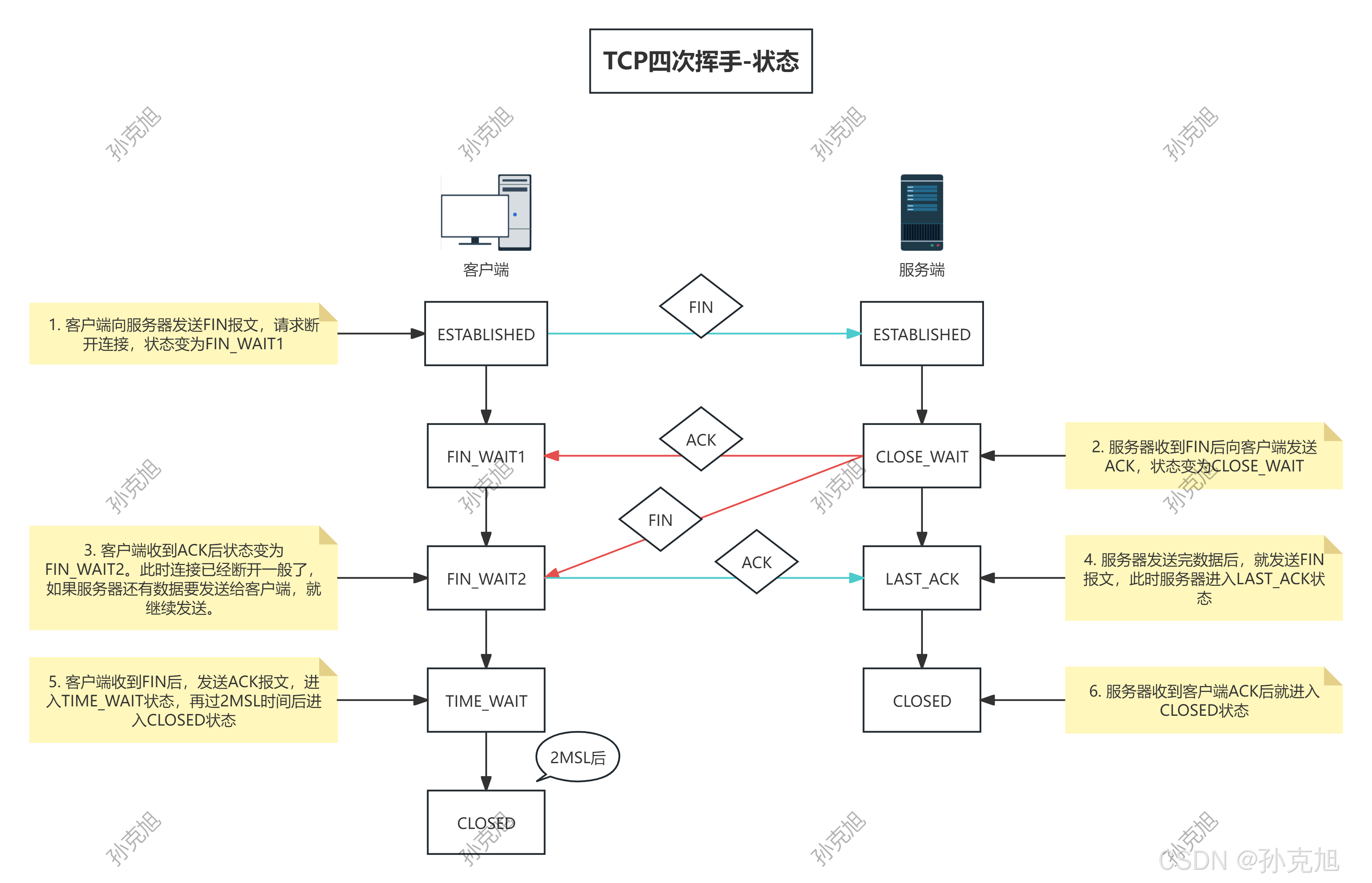

1.2 四次挥手

• MSL（Maximum Segment Lifetime，最大报文生存时间） 是一个关键的时间参数，用于确保网络中残留的旧数据包不会干扰新的 TCP 连接。

---

TCP四次挥手状态变化：

1. 客户端向服务端发送FIN报文，请求断开连接，其状态变为FIN_WAIT1
2. 服务端收到FIN后向客户端发送ACK，状态变为CLOSE_WAIT
3. 客户端收到ACK后进入FIN_WAIT2状态
4. 服务端发送FIN报文，此时服务端进入LAST_ACK状态
5. 客户端收到服务端的FIN后，马上发送ACK报文，并进入TIME_WAIT状态，在过2MSL时间进入CLOSED状态
6. 服务端收到ACK后，进入CLOSED状态

1.3 CLOSING 状态

客户端发送FIN后处于FIN_WAIT1状态，但是之后没有收到服务端的ACK确认字段，却收到了服务端的FIN字段。

此时客户端会进入CLOSING状态。

一般在网络阻塞严重时会发生。

1.4 查看TCP进程连接状态

• -a：all，显示所有网络连接
• -n：不解析服务名称
• -t：tcp

[root@iZ2ze7mths8vcox9zf7hkfZ ~]# ss -ant
State         Recv-Q     Send-Q         Local Address:Port             Peer Address:Port      Process
LISTEN        0          80                 127.0.0.1:3306                  0.0.0.0:*
LISTEN        0          511                  0.0.0.0:80                    0.0.0.0:*
LISTEN        0          4096           127.0.0.53%lo:53                    0.0.0.0:*
LISTEN        0          128                  0.0.0.0:22                    0.0.0.0:*
LISTEN        0          128                127.0.0.1:6010                  0.0.0.0:*
LISTEN        0          511                127.0.0.1:9000                  0.0.0.0:*
TIME-WAIT     0          0                  127.0.0.1:9000                127.0.0.1:52482
ESTAB         0          0              172.28.248.55:58372           100.100.30.25:80
ESTAB         0          80             172.28.248.55:22             123.117.19.236:7329
TIME-WAIT     0          0              172.28.248.55:39968          100.100.18.120:80
TIME-WAIT     0          0              172.28.248.55:80              8.140.211.162:54884
TIME-WAIT     0          0                  127.0.0.1:9000                127.0.0.1:52486
LISTEN        0          128                    [::1]:6010                     [::]:*
LISTEN        0          128                     [::]:22                       [::]:*

1.5 TCP的状态转换

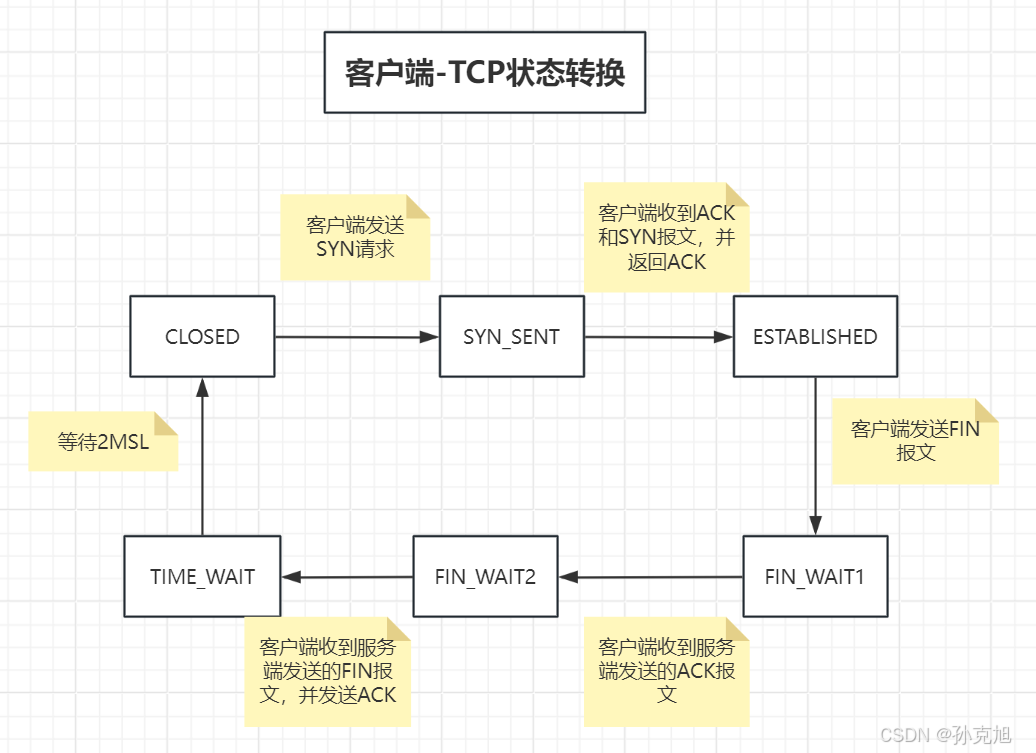

1.5.1 客户端

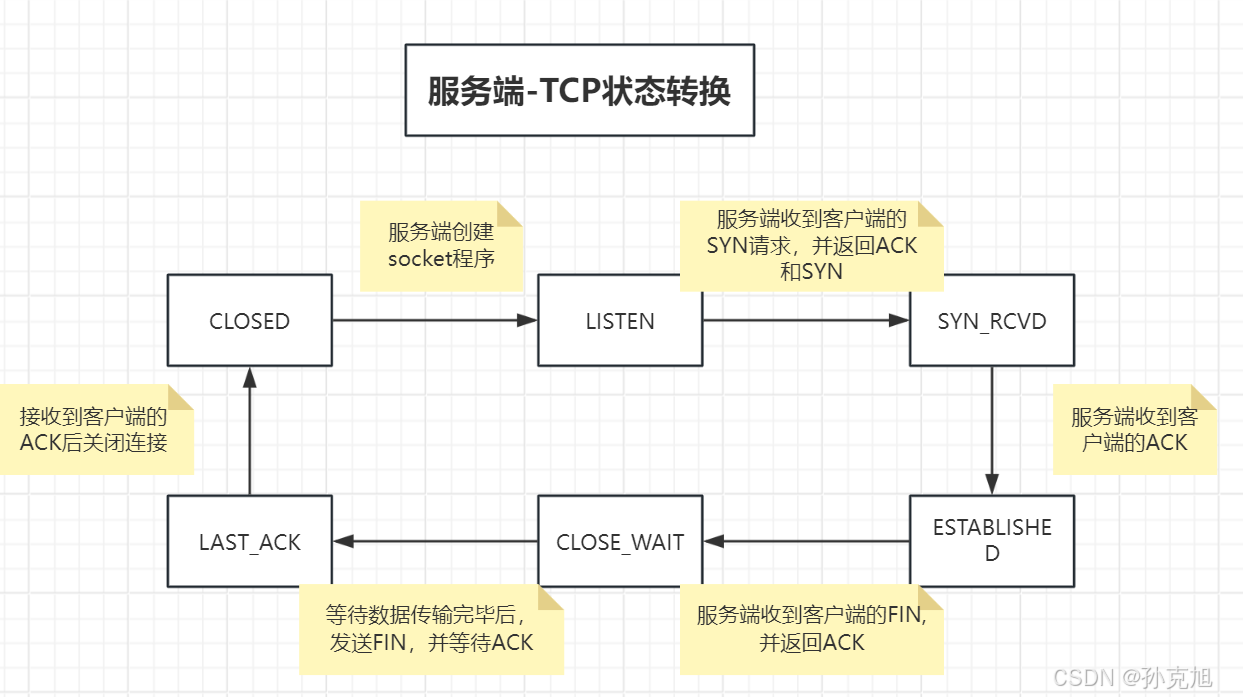

1.5.2 服务端

2. 网络管理命令

2.1 lsof

• lsof（List Open Files）是一个强大的 Linux/Unix 命令，用于列出系统中被进程打开的文件
• 常用于查看未彻底删除的文件
• 检查是否存在22端口：

[root@iZ2ze7mths8vcox9zf7hkfZ ~]# lsof -nPi :22
COMMAND    PID USER   FD   TYPE  DEVICE SIZE/OFF NODE NAME
sshd    303891 root    3u  IPv4 2832659      0t0  TCP *:22 (LISTEN)
sshd    303891 root    4u  IPv6 2832661      0t0  TCP *:22 (LISTEN)
sshd    305669 root    4u  IPv4 2851391      0t0  TCP 172.28.248.55:22->123.117.19.236:7329 (ESTABLISHED)

• -i：监听指定地址
• -n：不解析ip
• -P：不解析端口

2.2 nmap

Nmap（Network Mapper）是一款开放源代码的网络探测和安全审核工具。它用于快速扫描一个网络和一台主机开放的端口，还能使用TCP/IP协议栈特征探测远程主机的操作系统类型。

# 扫描指定域名的端口是否开启
[root@oldboy99-Kylin /server/scripts]# nmap -p 22,80,443 baidu.com
Starting Nmap 7.92 ( https://nmap.org ) at 2025-06-03 20:47 CST
Nmap scan report for baidu.com (39.156.66.10)
Host is up (0.00034s latency).
Other addresses for baidu.com (not scanned): 110.242.68.66PORT    STATE    SERVICE
22/tcp  filtered ssh
80/tcp  filtered http
443/tcp filtered httpsNmap done: 1 IP address (1 host up) scanned in 10.39 seconds

2.3 nc

• 功能强大的网络管理命令
• 查看端口是否开启
• -v：显示命令执行过程

[root@oldboy99-Kylin /server/scripts]# nc 10.0.0.200 80 -v
Ncat: Version 7.92 ( https://nmap.org/ncat )
Ncat: Connected to 10.0.0.200:80.

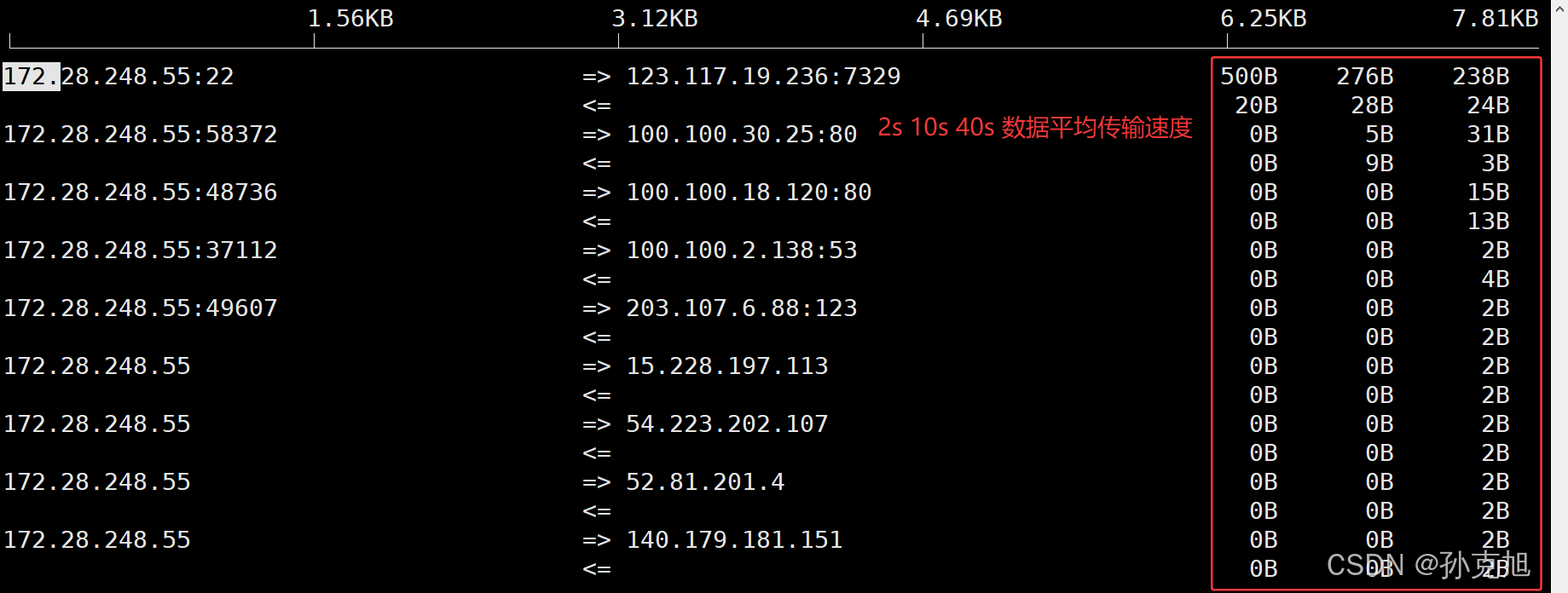

2.4 网络测速：iftop

• 流量监控工具
• -i：指定网卡
• -n：不解析ip
• -P：显示端口
• -N：不解析端口
• -B：单位变成字节

• 非交互式模式

[root@iZ2ze7mths8vcox9zf7hkfZ ~]# iftop -PnNB -ts 1
interface: eth0
IP address is: 172.28.248.55
MAC address is: 00:16:3e:40:c5:43
Listening on eth0# Host name (port/service if enabled)            last 2s   last 10s   last 40s cumulative
--------------------------------------------------------------------------------------------1 172.28.248.55:58372                      =>     1.04KB     1.04KB     1.04KB     2.08KB100.100.30.25:80                         <=        40B        40B        40B        80B2 172.28.248.55:33022                      =>       312B       312B       312B       624B100.100.18.120:80                        <=       274B       274B       274B       548B3 172.28.248.55:47615                      =>        36B        36B        36B        71B100.100.2.138:53                         <=        78B        78B        78B       157B4 172.28.248.55:22                         =>        50B        50B        50B       100B123.117.19.236:7329                      <=        60B        60B        60B       120B
--------------------------------------------------------------------------------------------
Total send rate:                                     1.43KB     1.43KB     1.43KB
Total receive rate:                                    452B       452B       452B
Total send and receive rate:                         1.87KB     1.87KB     1.87KB
--------------------------------------------------------------------------------------------
Peak rate (sent/received/total):                     1.43KB       452B     1.87KB
Cumulative (sent/received/total):                    2.86KB       905B     3.74KB
============================================================================================

2.5 DNS解析：nslookup

• 解析域名；Linux和Windows都能使用

# kylin
[root@oldboy99-Kylin /server/scripts]# nslookup jd.com
Server:		223.5.5.5
Address:	223.5.5.5#53Non-authoritative answer:
Name:	jd.com
Address: 106.39.171.134
Name:	jd.com
Address: 211.144.27.126
Name:	jd.com
Address: 111.13.149.108
Name:	jd.com
Address: 211.144.24.218
;; connection timed out; no servers could be reached# windows
[D:\~]$ nslookup jd.com
非权威应答:
服务器:  public1.114dns.com
Address:  114.114.114.114名称:    jd.com
Addresses:  106.39.171.134211.144.27.126211.144.24.218111.13.149.108

2.6 fping

• 批量ping

[root@iZ2ze7mths8vcox9zf7hkfZ ~]# fping baidu.com jd.com 211.144.27.126
baidu.com is alive
jd.com is alive
211.144.27.126 is alive

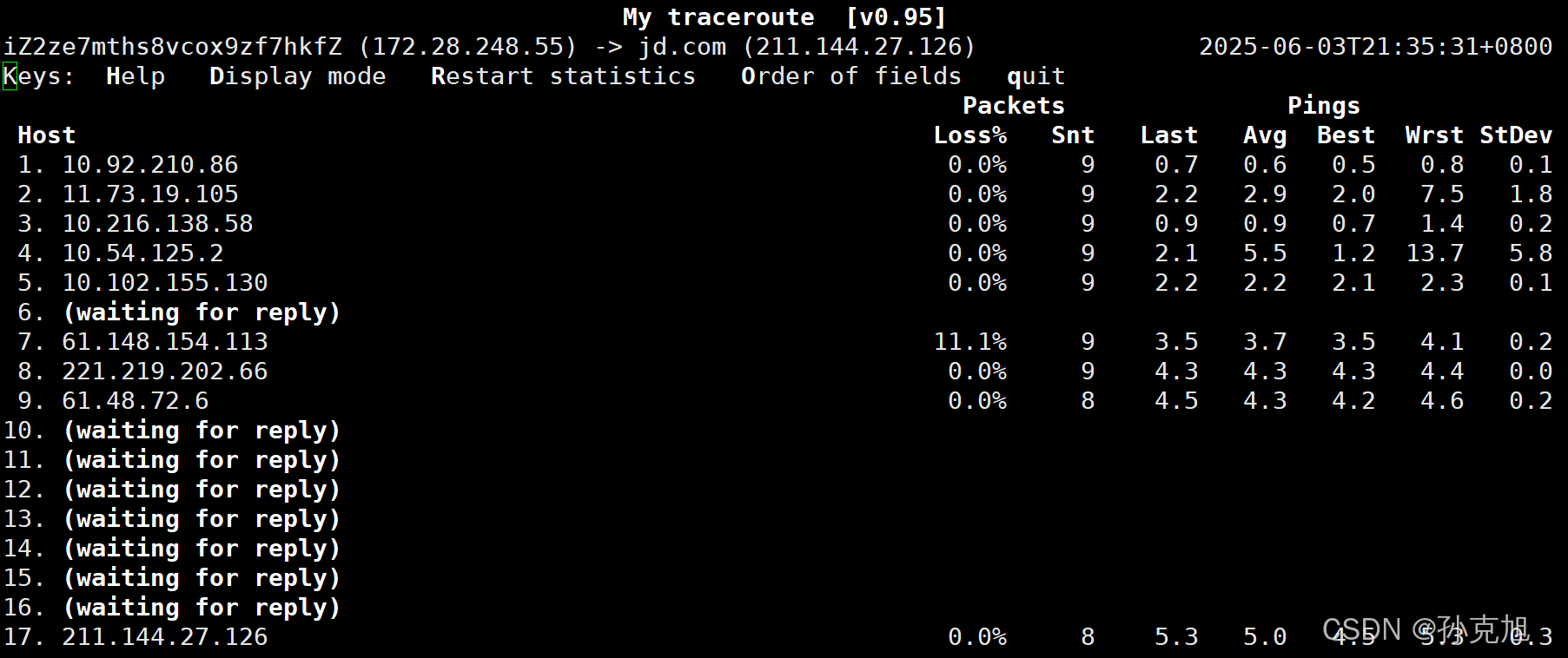

2.7 mtr

mtr（My Traceroute）是一个结合了 traceroute 和 ping 功能的动态网络诊断工具，用于实时监测网络路径的连通性和延迟情况。

• -r：报告模式
• -c：指定发送的数据包数量
• 默认有路由追踪功能

[root@oldboy99-Kylin /server/scripts]# mtr --tcp -r -c 2 www.baidu.com
Start: 2025-06-03T21:22:59+0800
HOST: oldboy99-Kylin              Loss%   Snt   Last   Avg  Best  Wrst StDev1.|-- _gateway                   0.0%     2    0.8   0.5   0.3   0.8   0.42.|-- ???                       100.0     2    0.0   0.0   0.0   0.0   0.03.|-- 110.242.69.21             50.0%     2  1183. 1183. 1183. 1183.   0.0

2.8 iperf

iperf 是一个用于测量网络带宽性能的开源工具，支持 TCP 和 UDP 流量测试。它采用客户端-服务器模式，能够准确评估网络吞吐量、延迟和丢包率。

服务端：iperf -s

[root@iZ2ze7mths8vcox9zf7hkfZ ~]# iperf -s
------------------------------------------------------------
Server listening on TCP port 5001
TCP window size:  128 KByte (default)
------------------------------------------------------------
[  1] local 172.28.248.55 port 5001 connected with 123.117.19.236 port 10133
[ ID] Interval       Transfer     Bandwidth
[  1] 0.0000-22.0049 sec  1.25 MBytes   477 Kbits/sec

客户端：iperf -c 服务端ip

[root@oldboy99-Kylin /server/scripts]# iperf -c 8.140.211.162
------------------------------------------------------------
Client connecting to 8.140.211.162, TCP port 5001
TCP window size:  425 KByte (default)
------------------------------------------------------------
[  3] local 10.0.0.200 port 58398 connected with 8.140.211.162 port 5001
[ ID] Interval       Transfer     Bandwidth
[  3]  0.0-12.1 sec  1.25 MBytes   869 Kbits/sec

2.9 网络命令总结

命令	Linux	Windows
查询IP地址	ip a ifconfig	ipconfig
检查端口号	ss netstat lsof nc telnet nmap	netstat -ant
检查连接情况	ss/netstat -ant	netstat -ant
测速	iftop nethogs
DNS解析	dig host nslookup	nslookup
路径追踪	traceroute -nI mtr	tracert
检查链路是否畅通	ping fping	ping
检查路由表	ip ro route -n	route print
测试带宽	iperf

3. 抓包

• wireshark过滤各种协议时，注意https的底层协议是tsl

3.1 常见过滤表达式-wireshark

与：and/&&

或：or/||

非：！

• 过滤53端口：tcp.port==53 or udp.port==53
• 过滤80端口，并且是百度的域名：tcp.port==80 and http ~ "www.baidu.com"
• 原端口和目标端口：tcp.srcport==80，tcp.dstport==80
• 过滤指定ip：ip.addr==10.0.0.100
• 过滤原ip和目标ip：ip.src==10.0.0.100，ip.dst==10.0.0.200

3.2 tcpdump

网络抓包分析工具，能够捕获和解析网络接口上的数据包

• -i：指定网卡

3.2.1 过滤协议

• tcpdump tcp
• tcpdump -vvv -nnn tcp
• -vvv：三级详细模式：显示基本信息、更底层的协议信息
• -nnn：禁用名称解析（主机名、端口），完全禁用所有解析，确保输出为原始数字格式，提升解析速度

3.2.2 过滤指定端口号

• tcpdump -nnn port 80
• tcpdump -nnn src port 80，过滤原端口为80的数据包
• tcpdump -nnn dst port 80，过滤目的端口为80的数据包

3.2.3 过滤指定IP

• tcpdump -nnn host 10.0.0.200

3.2.4 过滤指定IP和端口

• tcpdump -nnn src host 10.0.0.200 and port 12345
• tcpdump -nnn dst host 10.0.0.200 and port 12345

3.3 tcpdump+wireshark抓包流程

• pcap（Packet Capture）是存储网络原始数据包的标准文件格式，由 tcpdump、Wireshark 等工具生成，用于记录和分析网络流量。
• -w：将命令结果保存为文件

[root@oldboy99-Kylin /server/scripts]# tcpdump -nnn src host 10.0.0.200 and port 12345 -w test.pcap
dropped privs to tcpdump
tcpdump: listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes
^C3 packets captured
5 packets received by filter
0 packets dropped by kernel
[root@oldboy99-Kylin /server/scripts]# ls -l test.pcap
-rw-r--r-- 1 tcpdump tcpdump 382  6月  3 22:21 test.pcap

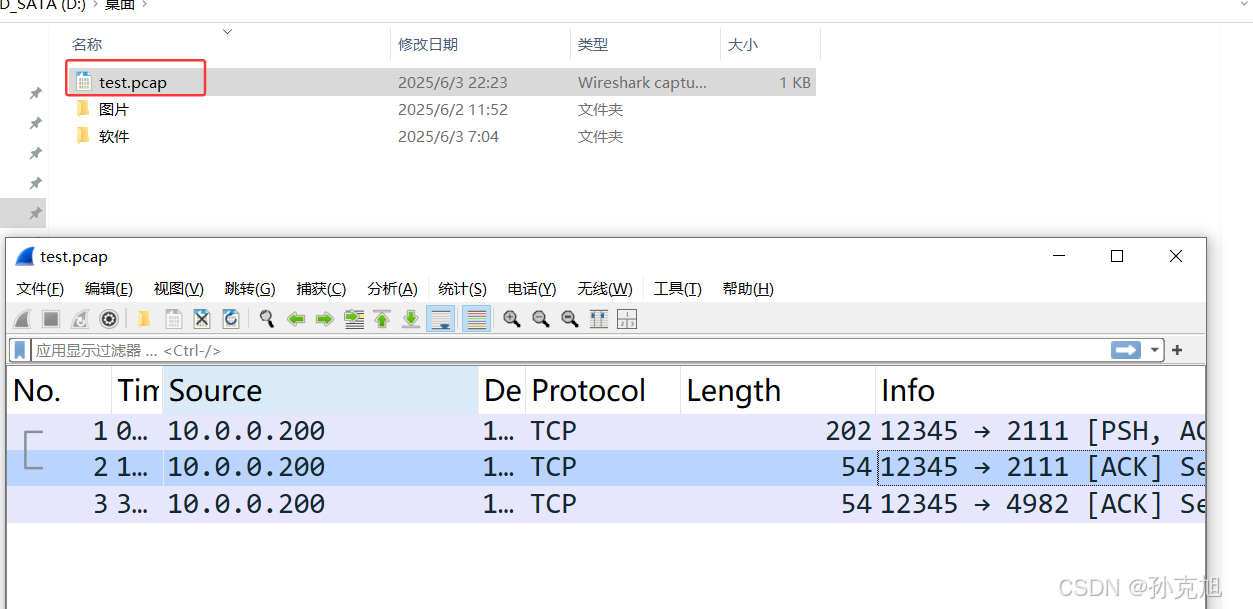

• 将test.pcap文件导入wireshark，直接打开文件即可

3.4 案例：远程连接失败与抓包分析

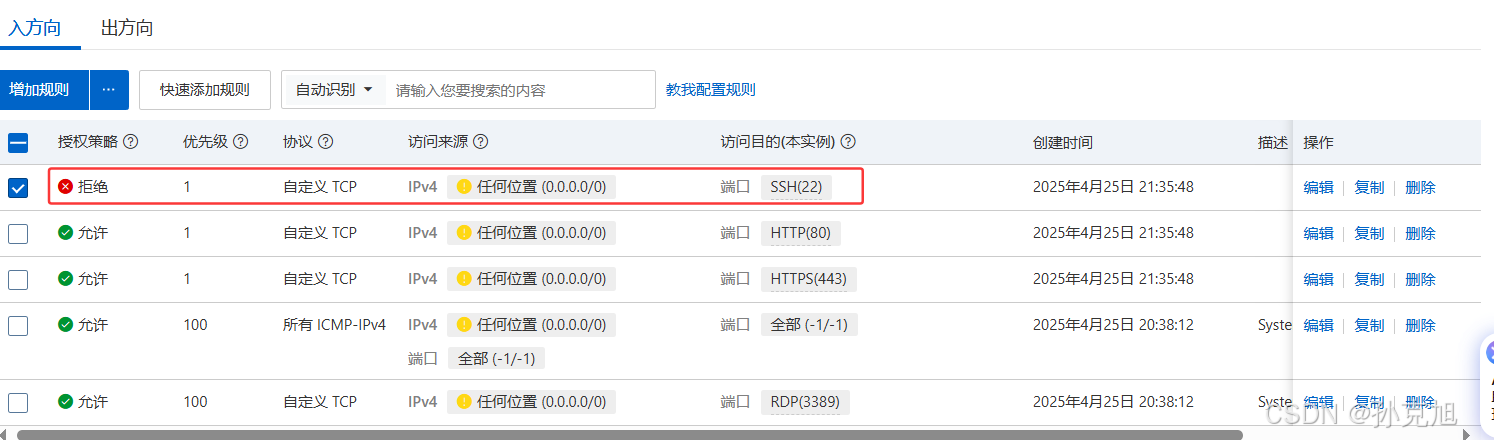

3.4.1 关闭公有云安全组的远程连接端口规则

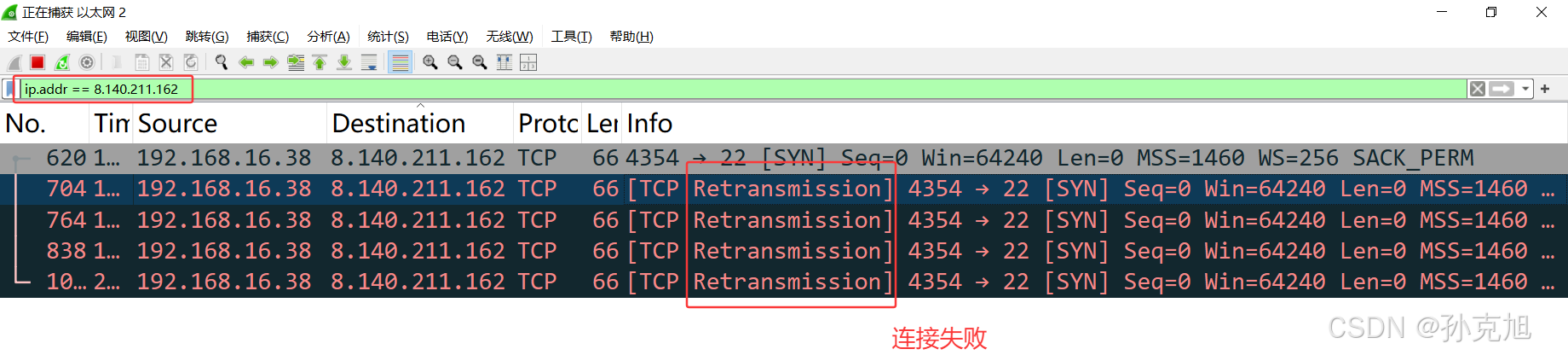

3.4.2 wireshark抓取本地网卡数据包，并过滤公网云IP

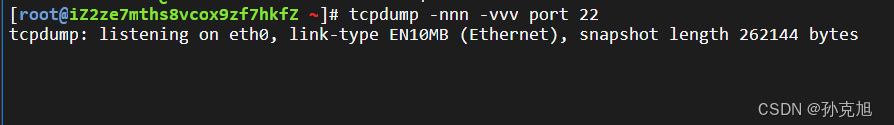

3.4.3 去云服务器上用tcpdump -vvv -nnn port 22抓包

• 无数据包

3.4.4 开放安全组，再抓包

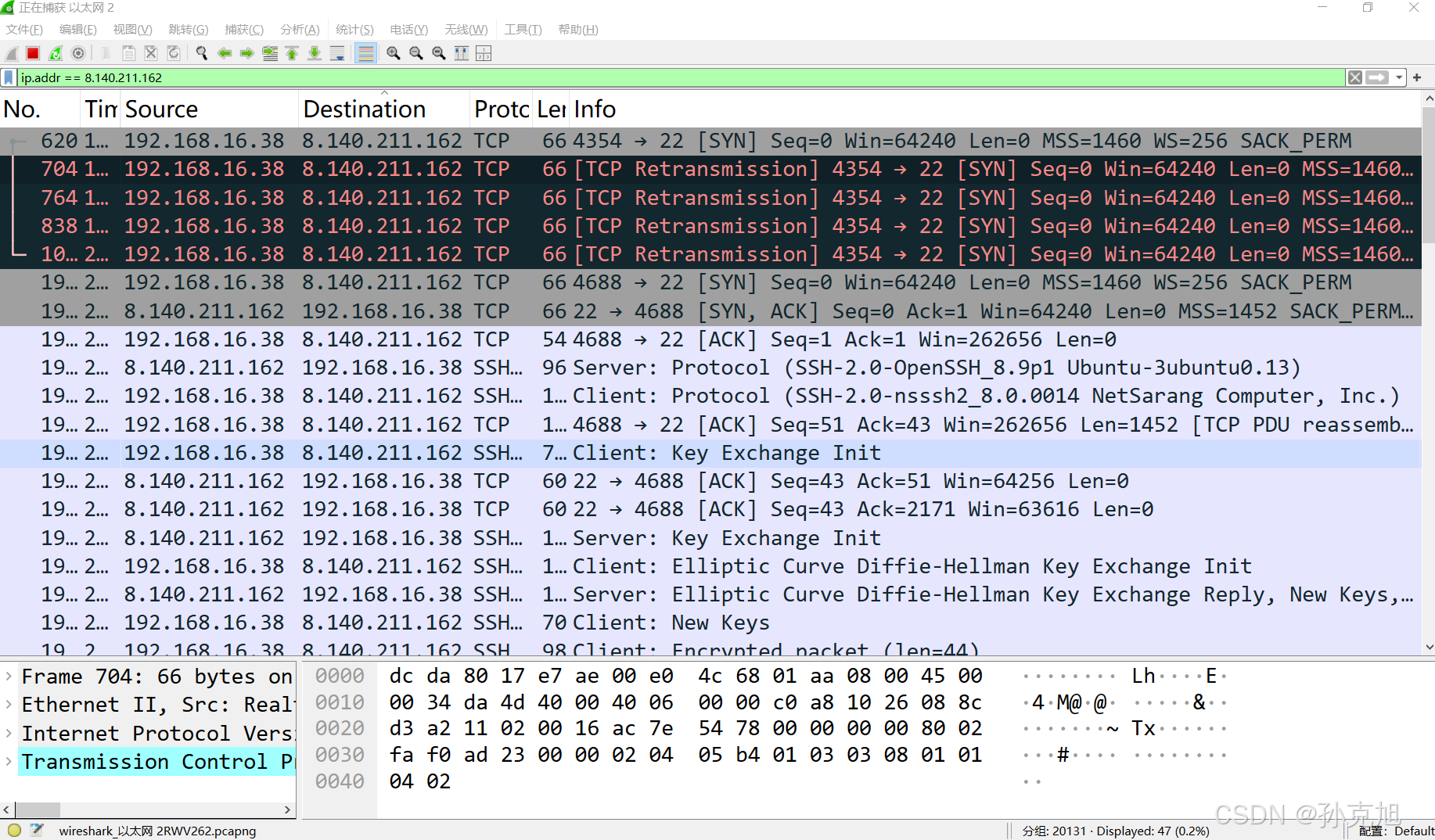

• 抓包成功

4. IP与子网掩码

• IP地址的组成：网络位+主机位
• 根据网络位不同划分IP地址

类别	IP取值范围
A类型	1.0.0.0~126.255.255.254
B类型	128.0.0.1~191.255.255.254
C类型	192.0.0.1~223.255.255.254
D类型	224.0.0.1~239.255.255.254
E类型	Research

• 子网掩码可以查看网络中最多能有多少主机

5. 思维导图

【金山文档】 思维导图 https://www.kdocs.cn/l/co3I7PtpTYQX

6. 踩坑记录

1. #########: command not found

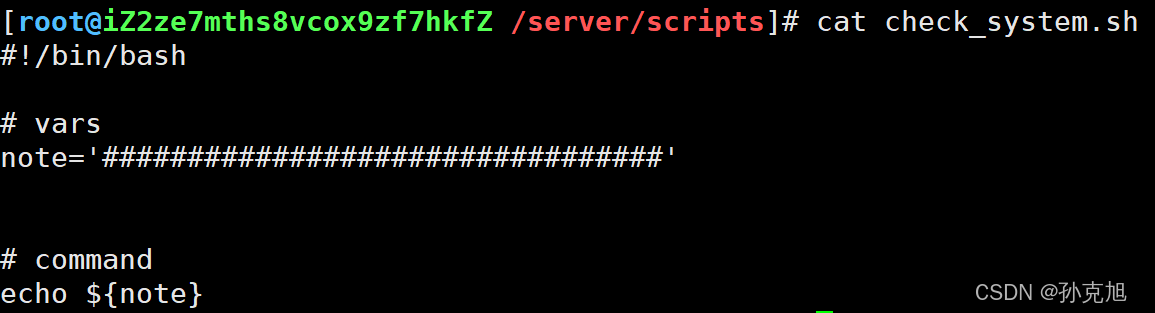

脚本：

• note存储的不是命令，而是命令的结果，即‘‘####’’
• 所以最后${note}表示执行####，所以命令行报错：无此命令

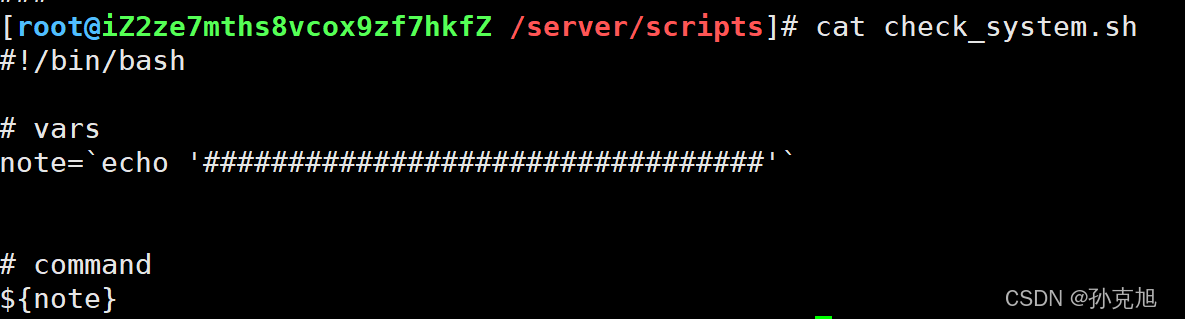

改进：

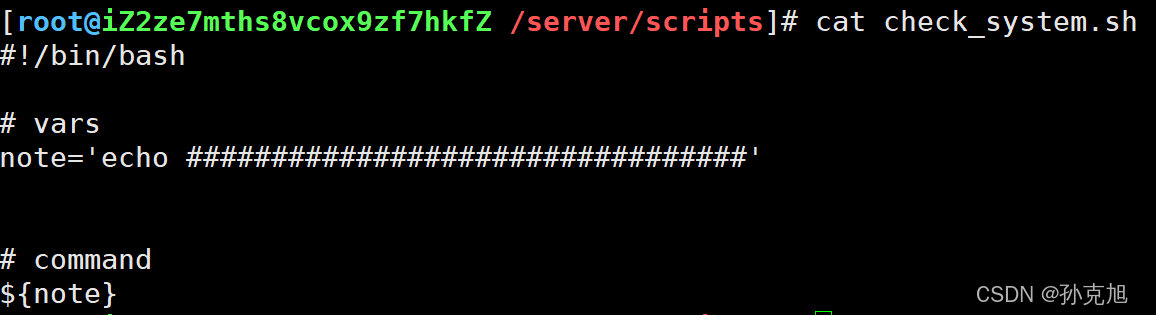

或者

2. 脚本和命令行的区别

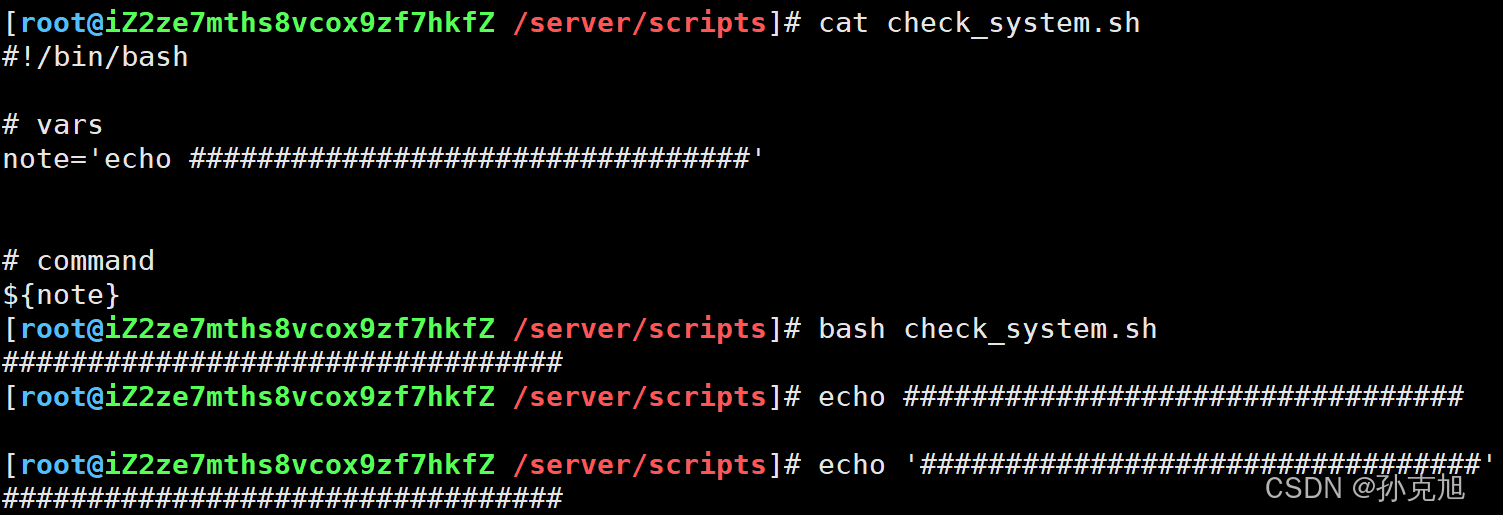

问题现象：

• 原因

脚本中命令先按字符串存储，再解析；

命令行会直接解析并输出

3. 查看硬盘数量及信息

lsblk -d -o NAME,ROTA,SIZE,MODEL

[root@oldboy99-Ubuntu ~]# lsblk -d -o NAME,ROTA,SIZE,MODEL
NAME  ROTA  SIZE MODEL
loop0    1 63.8M
loop1    1   87M
loop2    1 63.8M
loop3    1 89.4M
loop4    1 44.4M
loop5    1 50.9M
sda      1    1G VMware Virtual S
sdb      1  100G VMware Virtual S
sr0      1    2G VMware Virtual SATA CDRW Drive
