AUTOSAR图解==＞AUTOSAR_SWS_CryptoServiceManager

AUTOSAR加密服务管理器(CSM)详解

深入解析AUTOSAR架构中的加密服务管理机制

1. 概述

1.1 CSM的作用

AUTOSAR加密服务管理器(Crypto Service Manager, CSM)是AUTOSAR标准架构中提供加密服务的关键模块，它为应用软件组件和基础软件模块提供标准化的加密服务接口。CSM提供了一系列加密原语的访问方法，使上层应用可以方便地使用各种加密功能，如哈希计算、MAC生成与验证、加密解密操作、数字签名生成与验证等。

CSM的主要职责包括：

提供标准化的加密API接口
管理加密作业的状态与处理流程
支持同步和异步处理模式
提供密钥管理功能
向下层加密接口(CryIf)转发加密请求

1.2 CSM在AUTOSAR架构中的位置

CSM位于AUTOSAR服务层(Service Layer)，是基础软件层的一部分。它通过RTE向上层应用提供服务，通过加密接口(CryIf)向下与加密驱动连接。

在AUTOSAR分层架构中，加密服务遵循以下层级结构：

应用软件组件(SWC): 调用加密服务的客户端
RTE层: 提供运行时环境，转发服务请求
服务层: 包含CSM模块，提供标准化服务接口
ECU抽象层: 包含加密接口(CryIf)，提供抽象访问
微控制器抽象层: 包含加密驱动(Crypto Driver)，实现具体算法
微控制器: 包含硬件加密模块

2. CSM架构分析

2.1 组件交互关系

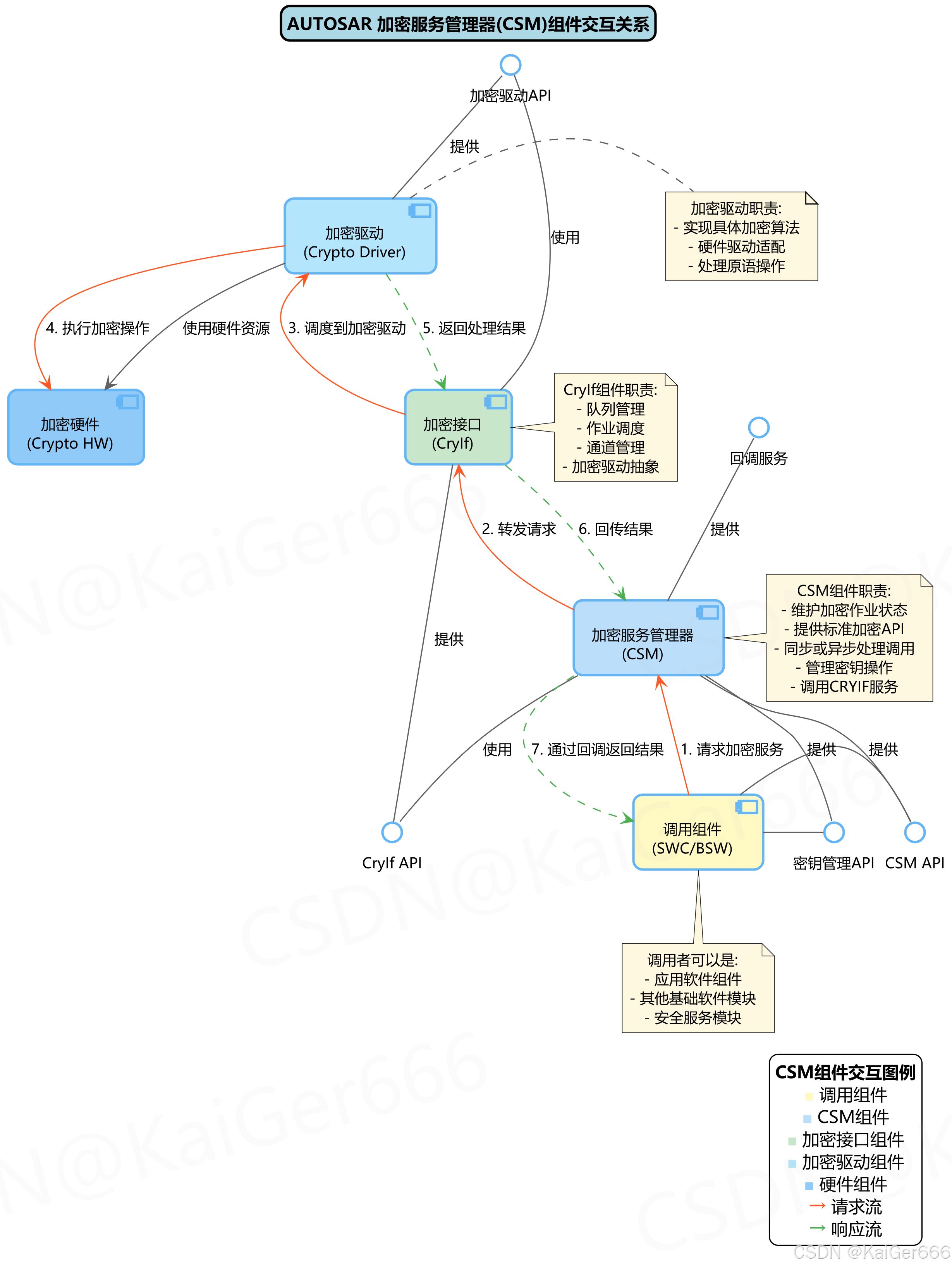

下图展示了CSM与其他组件的交互关系：

在这里插入图片描述

图2-1 CSM组件交互关系图

上图描述了AUTOSAR加密服务管理器(CSM)的组件交互架构，主要包含以下关键组件：

调用组件(SWC/BSW):
- 位于最上层，代表应用软件组件或其他基础软件模块
- 通过CSM API和密钥管理API访问加密服务
- 可以是安全服务、诊断服务等需要加密功能的模块
加密服务管理器(CSM):
- 核心组件，提供标准化的加密服务API
- 维护加密作业状态，管理同步/异步处理模式
- 提供回调服务，用于异步操作结果通知
- 接收上层请求并转发给加密接口层
加密接口(CryIf):
- 中间层组件，连接CSM和加密驱动
- 管理队列、作业调度和通道分配
- 提供加密驱动的抽象访问
加密驱动(Crypto Driver):
- 实现具体加密算法
- 可能是软件实现或硬件驱动适配
- 处理底层加密原语操作
加密硬件(Crypto HW):
- 提供硬件加速的加密功能
- 可能是专用加密芯片或MCU集成的加密模块

组件间的交互流程如下：

调用组件向CSM发送加密服务请求
CSM处理请求并转发给加密接口层
加密接口层调度请求到合适的加密驱动
加密驱动执行实际的加密操作，可能使用硬件资源
结果按照相反的路径返回给调用者
对于异步操作，CSM通过回调机制通知调用者操作结果

这种分层设计提供了良好的抽象性和灵活性，使得上层应用无需关心底层加密实现细节，同时允许不同的加密实现方式(软件或硬件)共存。

2.2 服务类型分析

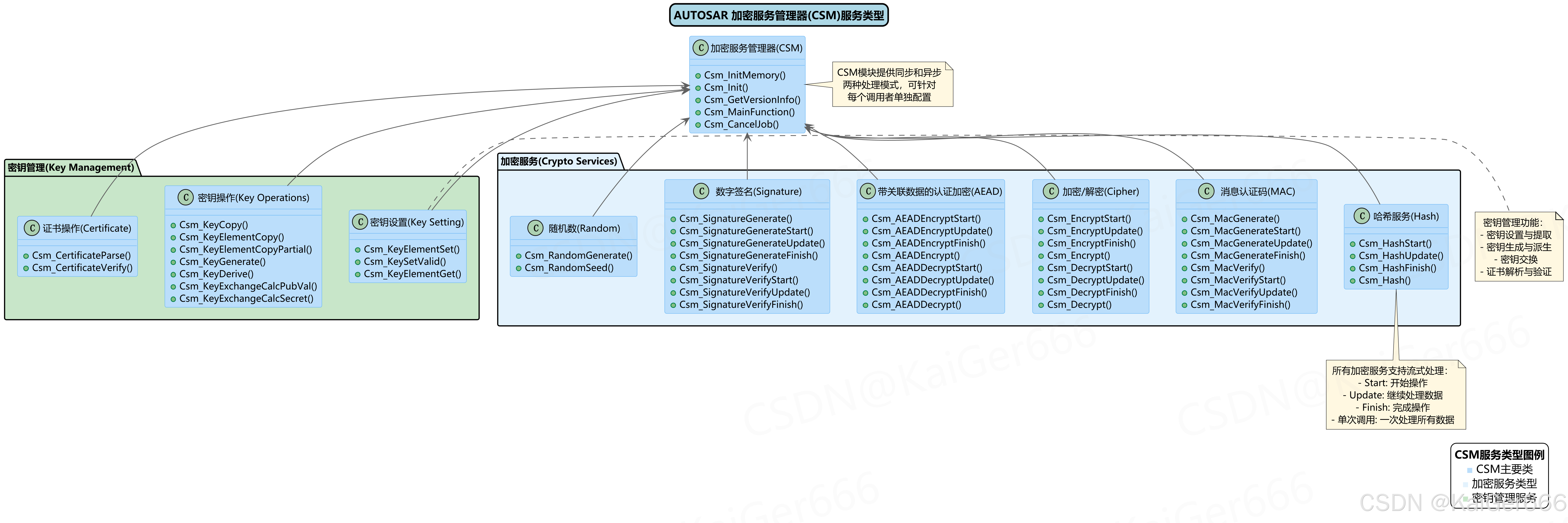

CSM提供了多种加密服务类型，下图展示了CSM的主要服务类型：

在这里插入图片描述

图2-2 CSM服务类型图

上图详细展示了AUTOSAR加密服务管理器(CSM)提供的丰富服务类型，这些服务可分为两大类：加密服务和密钥管理服务。

加密服务类型:

哈希服务(Hash):
- 提供数据哈希计算功能
- 支持各种哈希算法(MD5, SHA-1, SHA-2等)
- 包含单次调用API Csm_Hash() 和流式处理API组合(Csm_HashStart(), Csm_HashUpdate(), Csm_HashFinish())
消息认证码(MAC):
- 提供MAC生成和验证功能
- 支持各种MAC算法(HMAC, CMAC等)
- 分为生成和验证两组API，每组包含单次调用和流式处理方式
加密/解密(Cipher):
- 提供对称和非对称加密解密功能
- 支持各种加密算法(AES, DES, RSA等)
- 分为加密和解密两组API，每组包含单次调用和流式处理方式
带关联数据的认证加密(AEAD):
- 提供认证加密功能，保证数据机密性和完整性
- 支持GCM、CCM等模式
- 包含加密和解密两组API，每组支持单次调用和流式处理
数字签名(Signature):
- 提供数字签名生成和验证功能
- 支持各种签名算法(RSA, ECDSA等)
- 分为签名生成和验证两组API，每组包含单次调用和流式处理方式
随机数(Random):
- 提供随机数生成功能
- 包含随机数生成API和随机数种子设置API

密钥管理服务:

密钥设置(Key Setting):
- 提供密钥元素设置和提取功能
- 管理密钥的有效性状态
密钥操作(Key Operations):
- 提供密钥复制、生成和派生功能
- 支持密钥交换算法(如Diffie-Hellman)
证书操作(Certificate):
- 提供证书解析和验证功能
- 支持X.509等证书标准

所有加密服务都支持流式处理模式，这对于处理大量数据或分段接收的数据非常有用。流式处理通常分为三个阶段：开始(Start)、更新(Update)和完成(Finish)。同时，CSM还提供了单次调用API，用于简单场景下一次性完成操作。

CSM模块设计采用通用接口模式，允许同步或异步处理模式，可以根据不同应用的需求单独配置。

3. CSM实现细节

3.1 同步与异步处理模式

CSM支持两种处理模式：同步和异步。应用开发者可以根据需求选择合适的模式：

同步处理模式:

调用立即执行并返回结果
适用于简单、快速的加密操作
通过API直接获取操作结果
调用线程会阻塞直到操作完成

异步处理模式:

调用仅提交请求，立即返回
通过回调函数通知操作完成
适用于耗时长的加密操作
需要在配置中提供回调函数
由CSM的主函数(Csm_MainFunction())进行作业状态管理

在异步模式下，CSM维护作业状态并通过状态机管理作业生命周期。主状态包括：

空闲(Idle)：作业未开始或已完成
开始(Start)：初始化作业并处理初始数据
更新(Update)：处理中间数据块
完成(Finish)：处理最终数据块并生成结果

3.2 作业与队列管理

CSM通过作业(Job)和队列的概念管理加密请求：

作业(Job):

代表一个加密操作实例
包含操作类型、数据、密钥等信息
具有唯一的作业标识符
可配置优先级，影响调度顺序

作业队列:

由加密接口(CryIf)层管理
根据优先级排序加密请求
通过通道(Channel)连接到具体的加密驱动

通道(Channel):

代表从CSM通过CryIf到特定加密驱动对象的路径
支持多通道配置，允许并行处理不同作业
每个通道同一时间只能处理一个作业

CSM规定同一作业实例在同一时间只能被处理一次，如果作业正在处理中，新的请求将被拒绝并返回CRYPTO_E_BUSY错误码。

3.3 配置参数

CSM模块可以通过配置参数进行灵活配置，主要配置参数包括：

作业原语配置:
- 每个加密原语的具体配置
- 包含算法选择、密钥大小、填充模式等
处理模式配置:
- 同步或异步处理模式选择
- 异步模式下的回调函数配置
队列配置:
- 队列大小和处理策略
- 作业优先级配置
通道配置:
- 通道数量和分配策略
- 通道到加密驱动的映射关系
错误检测与报告配置:
- 开发错误检测(DET)配置
- 运行时错误处理策略

针对不同的应用场景，CSM可以配置不同的加密原语组合，以满足各种安全需求。

4. 总结

AUTOSAR加密服务管理器(CSM)是AUTOSAR架构中提供标准化加密服务的关键模块，它通过分层设计和标准化接口，实现了加密功能的灵活调用和管理。

CSM的主要优势:

标准化接口: 提供统一的API，简化应用开发
灵活性: 支持同步和异步处理模式，适应不同应用场景
可配置性: 通过配置参数满足不同安全需求
抽象性: 将上层应用与底层加密实现解耦
丰富功能: 提供完整的加密服务和密钥管理功能

应用场景:

安全通信: 提供加密和认证功能，保障车载网络通信安全
数据保护: 对敏感数据进行加密存储
身份验证: 提供数字签名和证书验证功能
安全引导: 支持安全启动过程中的验签和解密操作
密钥管理: 提供完整的密钥生命周期管理

通过CSM模块，AUTOSAR架构为车载电子系统提供了强大的加密安全能力，帮助开发者构建更安全的车载应用。随着车联网和自动驾驶技术的发展，CSM在车载系统安全中的作用将变得越来越重要。
