LED实验

目录

1.LED介绍

1.1LED原理图：

2.单片机运行代码的流程

3.进制的转换

4.C51数据类型

5.小编的单片机型号：STC89C52RC/LE52RC，最高波特率：9600

6.点亮一个LED 代码

步骤

代码：

7.LED闪烁

在STC内操作：

代码：

8.LED流水灯：

8.1 第一步

8.2 第二步

8.3 第三步

8.4 第四步

8.5 最终代码：

9.LED流水灯Plus：

---

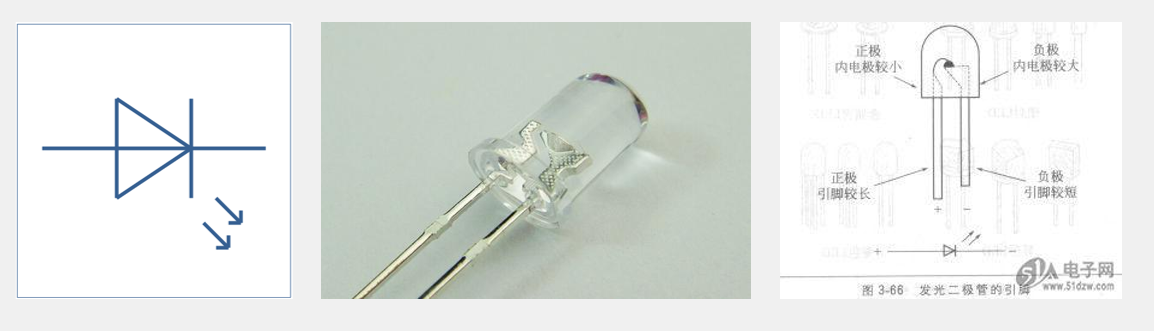

1.LED介绍

中文名：发光二极管

外文名：Light Emitting Diode 简称：LED

用途：照明、广告灯、指引灯、屏幕

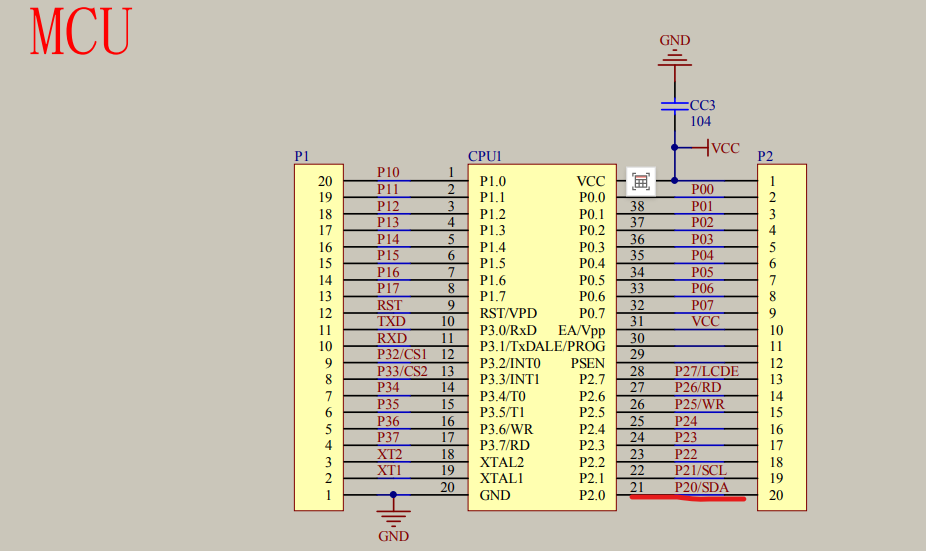

1.1LED原理图：

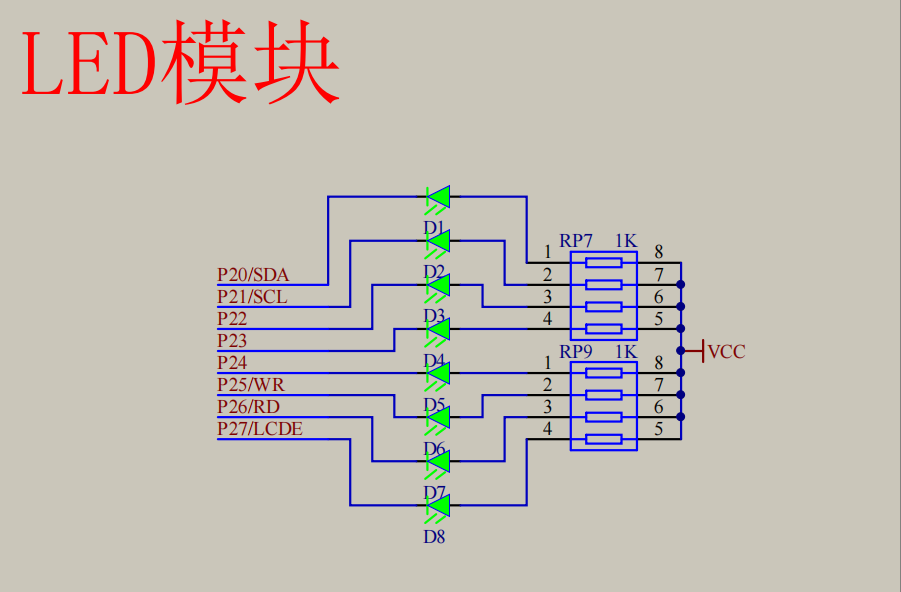

LED模块与MCU的P20端口连接

2.单片机运行代码的流程

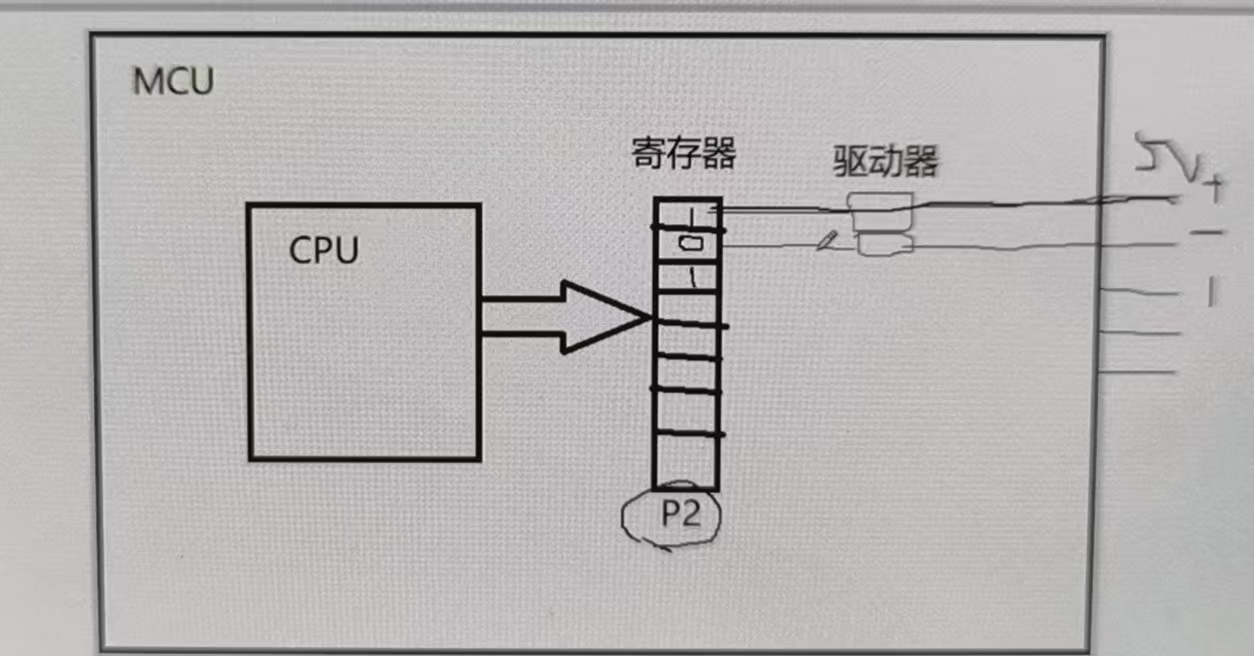

代码输入到CPU通过，配置的寄存器，寄存器通过驱动器，来控制硬件电路，执行我们想要的功能

3.进制的转换

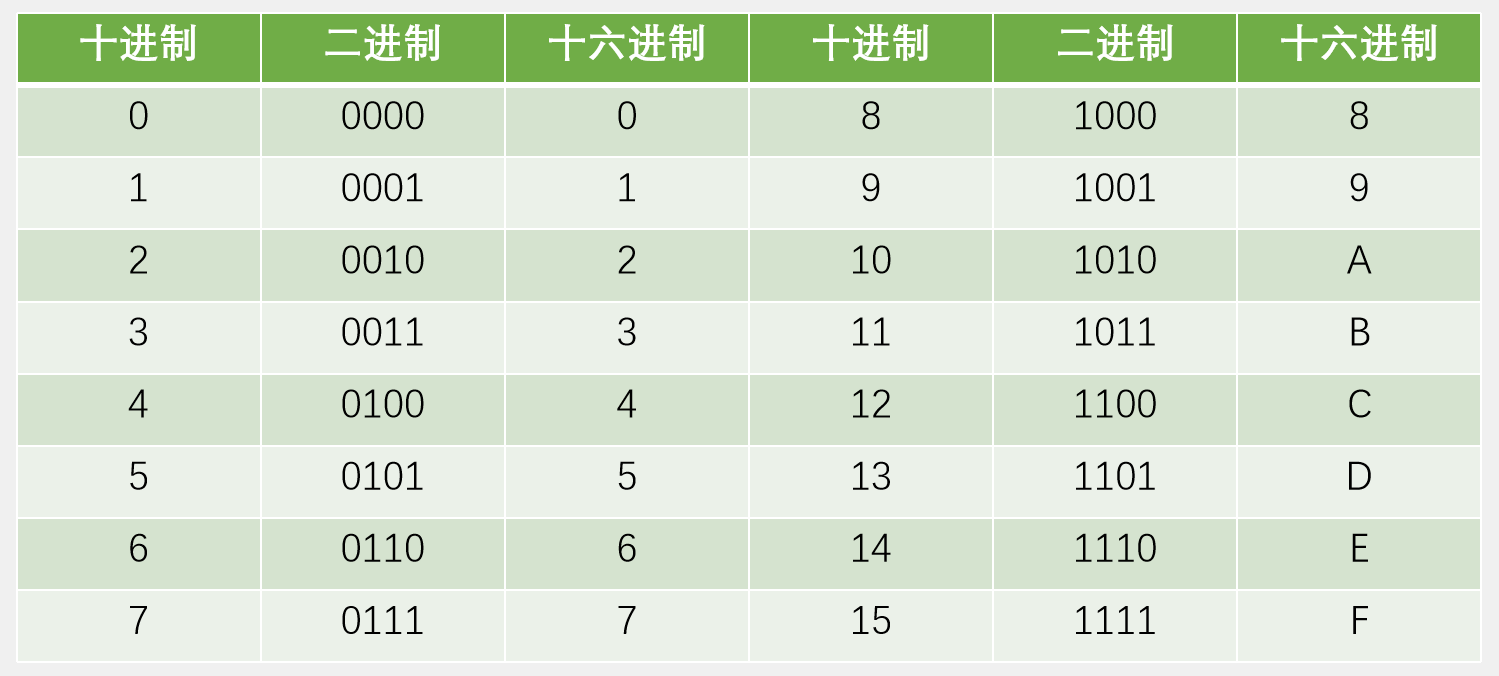

关键是二进制和十六进制的转换

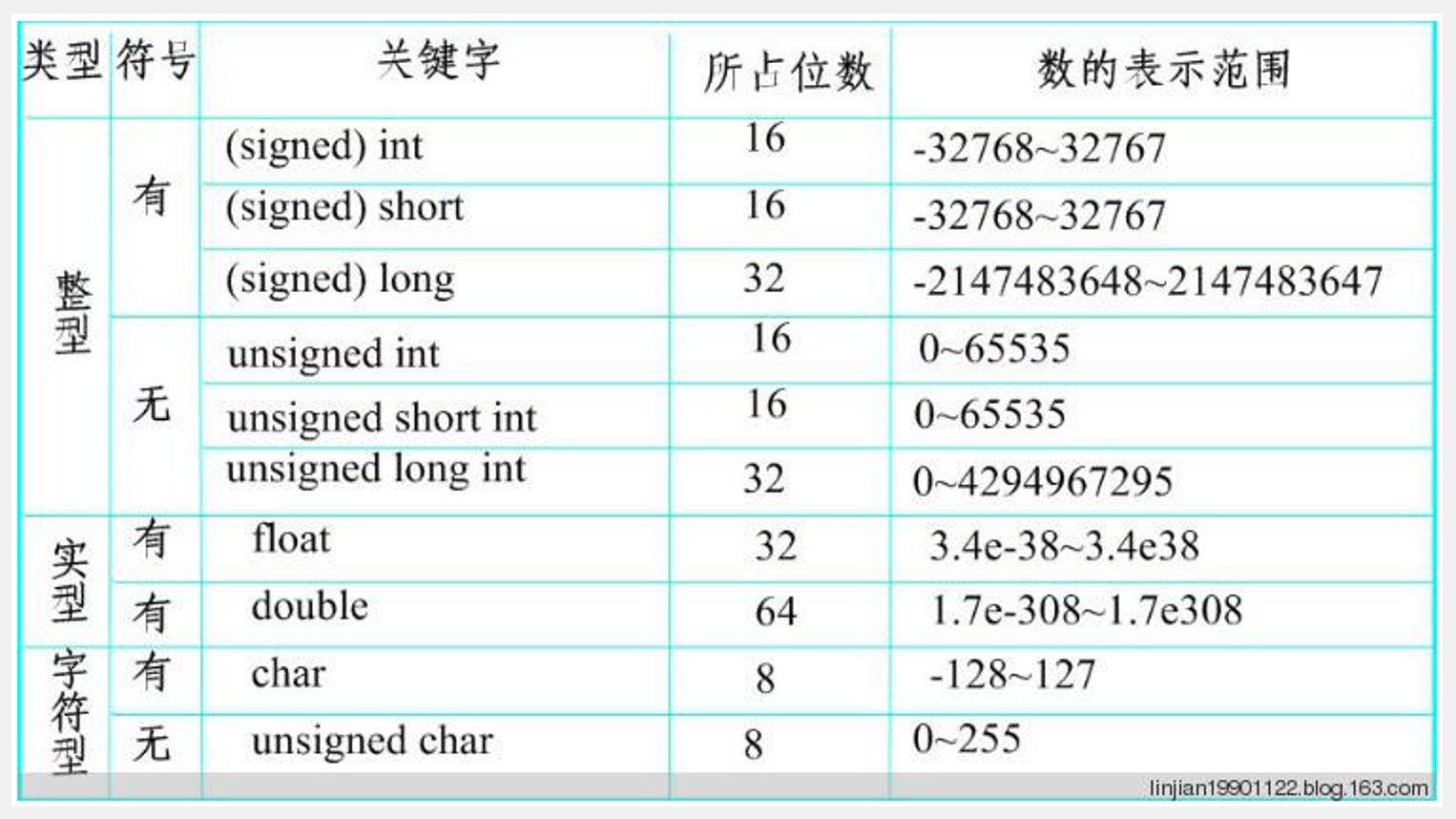

4.C51数据类型

5.小编的单片机型号：STC89C52RC/LE52RC，最高波特率：9600

6.点亮一个LED 代码

对P2口输入二进制 1是关 0是开

步骤

通过PCB原理图可以知道控制LED灯亮灭的是P2口的，并且接入+VCC5V即高电平1，LED灯要那个亮的话那个线，P2端要设置为0，不亮就设置为1，有电势差，即有电流流过灯亮；

P2=1111 1110，即第一个灯亮其他灯不亮，但是我们读取是从下面的，所有不是（P2=0111 1111）这样写；

用到P2口，所有要导入头文件#....鼠标右键点击就可以加进来；

不能识别 P2=1111 1110这样的类型，所有将它转为16进制，开头用0x表示16进制的数

P2=0xFE ; //1111 1110 转换可以网上搜索，计算器也可以直接算；

一个亮一个灭P2=0x55; //0101 0101

代码：

#include <REGX52.H>void main()P2=0x55;//0101 0101while(2>1){}
}

7.LED闪烁

在STC内操作：

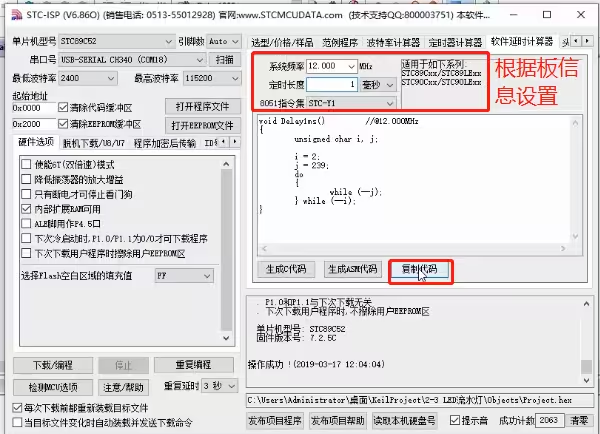

用STC可以生成延迟函数：根据晶振改系统频率，还有其他信息；

复制生成代码到主函数上面，如下图代码：（void：无返回值，这里（）可以设置参数）；while、do...while都表示循环；

代码：

#include <REGX52.H>
#include <INTRINS.H>void Delay500ms()		//@12.000MHz
{unsigned char i, j, k;_nop_();i = 4;j = 205;k = 187;do{do{while (--k);} while (--j);} while (--i);
}void main()
{while(1){P2 = 0xFE;Delay500ms();P2 = 0xFF;Delay500ms();}
}

_nop_()，表示空语句，什么都不做，这个函数要加头文件如下：

要在主函数，及程序入口调用才可以实现延迟：如下

8.LED流水灯：

8.1 第一步

将LED闪烁中的延迟代码复制过来；

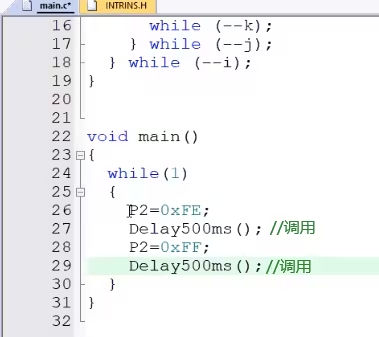

 在main函数里面控制P2口灯的亮灭，代码如下，如上图放在while循环里面；

8.2 第二步

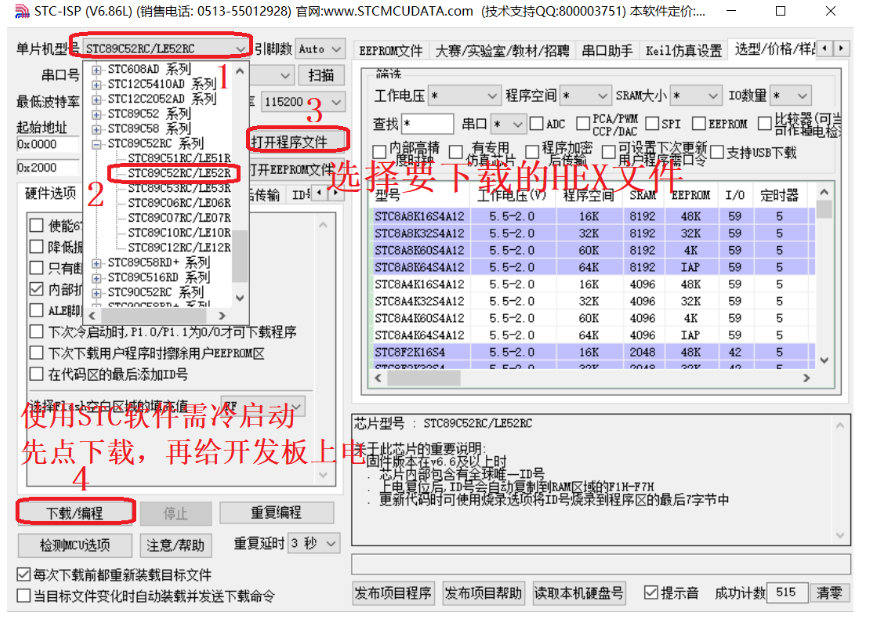

下载到板子上测试即可

生成延迟1秒函数，复制到main()函数前面

8.3 第三步

修改生成的延迟函数，可设置控制延时时间

8.4 第四步

主函数修改延时加参数就可以了

8.5 最终代码：

#include <REGX52.H>
#include <INTRINS.H>void Delay500ms()		//@12.000MHz
{unsigned char i, j, k;_nop_();i = 4;j = 205;k = 187;do{do{while (--k);} while (--j);} while (--i);
}void main()
{while(1){P2=0xFE;//1111 1110Delay500ms();P2=0xFD;//1111 1101Delay500ms();P2=0xFB;//1111 1011Delay500ms();P2=0xF7;//1111 0111Delay500ms();P2=0xEF;//1110 1111Delay500ms();P2=0xDF;//1101 1111Delay500ms();P2=0xBF;//1011 1111Delay500ms();P2=0x7F;//0111 1111Delay500ms();}
}

9.LED流水灯Plus：

基于LED流水灯改造

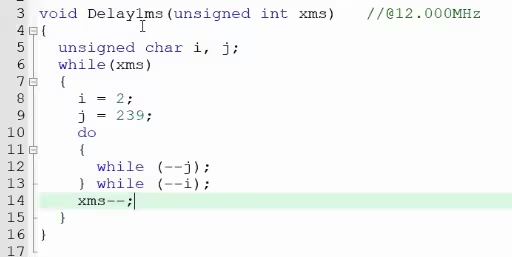

#include <REGX52.H>void Delay1ms(unsigned int xms)		//@12.000MHz
{unsigned char i, j;while(xms){i = 2;j = 239;do{while (--j);} while (--i);xms--;}}void main()
{while(1){P2=0xFE;//1111 1110Delay1ms(1000);P2=0xFD;//1111 1101Delay1ms(1000);P2=0xFB;//1111 1011Delay1ms(100);P2=0xF7;//1111 0111Delay1ms(100);P2=0xEF;//1110 1111Delay1ms(100);P2=0xDF;//1101 1111Delay1ms(100);P2=0xBF;//1011 1111Delay1ms(100);P2=0x7F;//0111 1111Delay1ms(100);}}
