D2 - 文本转图表的脚本语言（Go）

在这里插入图片描述

文章目录

- 一、关于 D2
- - D2是什么样子的？
- 二、快速入门
- 三、安装
- 四、D2作为库
- 五、其它
- - 主题
  - 字体
  - 导出文件类型
  - 语言工具
  - 插件
  - 比较
- 六、插件
- - 官方插件
  - 社区插件
  - Misc
- 七、FAQ
- 八、用D2记录的著名开源项目

一、关于 D2

D2 是一种将文本转换为图表的现代图表脚本语言。

github : https://github.com/terrastruct/d2
官网：https://d2lang.com/
使用：https://play.d2lang.com/ | 示例
比较：https://text-to-diagram.com/
示例：https://github.com/terrastruct/d2/blob/master/docs/examples
Discord
展示视频：https://private-user-images.githubusercontent.com/3120367/206125010-bd1fea8e-248a-43e7-8f85-0bbfca0c6e2a.mp4

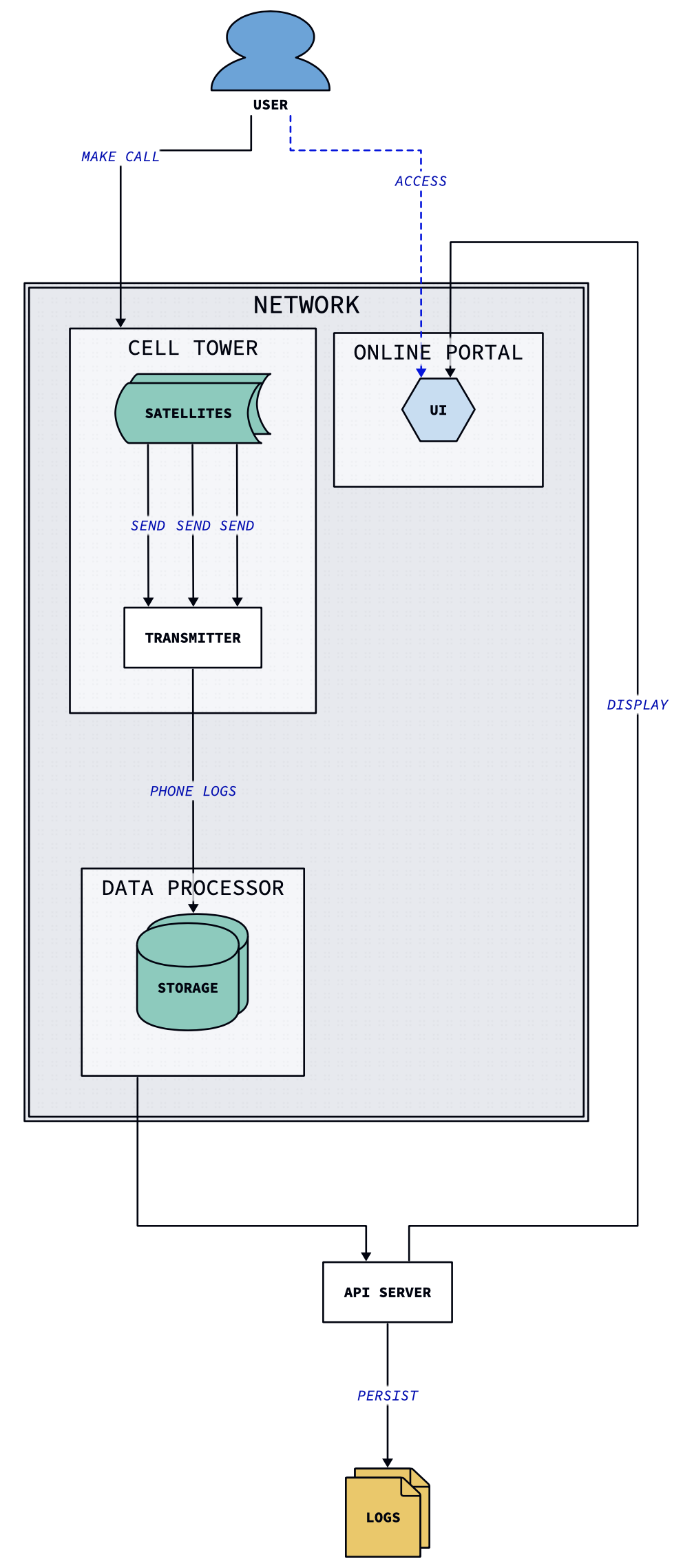

D2是什么样子的？

vars: {d2-config: {layout-engine: elk# Terminal theme codetheme-id: 300}
}
network: {cell tower: {satellites: {shape: stored_datastyle.multiple: true}transmittersatellites -> transmitter: sendsatellites -> transmitter: sendsatellites -> transmitter: send}online portal: {ui: {shape: hexagon}}data processor: {storage: {shape: cylinderstyle.multiple: true}}cell tower.transmitter -> data processor.storage: phone logs
}user: {shape: personwidth: 130
}user -> network.cell tower: make call
user -> network.online portal.ui: access {style.stroke-dash: 3
}api server -> network.online portal.ui: display
api server -> logs: persist
logs: {shape: page; style.multiple: true}network.data processor -> api server

在这里插入图片描述

二、快速入门

使用D2最方便的方法是将其作为CLI可执行文件运行，以从.d2文件生成SVG。

# First, install D2
curl -fsSL https://d2lang.com/install.sh | sh -s --echo 'x -> y -> z' > in.d2
d2 --watch in.d2 out.svg

浏览器窗口将打开out.svg，并在更改in.d2时实时重新加载。

三、安装

最简单的安装方法是使用我们的安装脚本：

curl -fsSL https://d2lang.com/install.sh | sh -s --

您可以使用--dry-run运行安装脚本以查看将用于安装而无需执行的命令。

或者，如果您安装了Go，您可以从源代码安装，但您不会获得手册页：

go install oss.terrastruct.com/d2@latest

您还可以从源代码安装包含手册页的版本。请参阅./docs/INSTALL.md#source-release。

要使用安装脚本卸载：

curl -fsSL https://d2lang.com/install.sh | sh -s -- --uninstall

有关详细的安装文档，请参见./docs/INSTALL.md。我们演示了每个操作系统的替代方法和示例。

此外，还详细描述了安装脚本的功能，以减轻对其使用的任何担忧。我们建议直接使用操作系统的包管理器来提高安全性，但安装脚本绝不是不安全的。

四、D2作为库

除了作为可运行的CLI工具外，D2还可用于从Go程序生成图表。

例如，请参见./docs/示例/lib。这篇博客文章还演示了一个完整的、可运行的示例，该示例使用D2作为实际用例的库。

五、其它

主题

D2包含各种官方主题，可以让您的图表开箱即用。请参阅./d2主题以浏览可用主题并制作或贡献您自己的创作。

字体

D2随附“Source Sans Pro”作为渲染字体。如果您想使用不同的字体，请参阅。/d2renderer/d2fonts。

导出文件类型

D2目前支持SVG、PNG和PDF导出。更多即将推出。

语言工具

D2的设计考虑到了语言工具。D2的解析器可以从损坏的程序中解析多个错误，有一个自动格式化程序，语法突出显示，我们有LSP的计划等等。创建和维护大型图表需要良好的语言工具。

VSCode和Vim的扩展可以在相关部分找到。

插件

D2被设计为可扩展和可组合。插件系统允许您更改布局引擎并自定义渲染管道。插件可以与构建捆绑在一起，也可以作为独立的二进制文件单独安装。

布局引擎：

dagre（默认，bundled）：一个快速、有向的图形布局引擎，可生成分层/分层布局。基于Graphviz的DOT算法。
ELK（bundled）：一个有向图布局引擎，特别适合具有固有方向和端口的节点链接图。
TALA（bundled）：专为软件架构图设计的新颖布局引擎。需要单独安装，请访问Github页面了解更多信息。

D2打算与各种布局引擎集成，例如dot，以及序列图等单一用途布局类型。您可以选择您喜欢并且最适合您正在制作的图表的布局引擎。

比较

有关与其他流行的文本到图表工具的比较，请参阅https://text-to-diagram.com。

六、插件

D2 团队一直在开发新的插件、集成、扩展。欢迎在任何官方或社区插件中做出贡献。如果您在工作流程中的某个地方想要使用D2，请随时展开讨论。我们的带宽有限，通常会选择最高需求的。如果您自己用D2制作了一些很酷的东西，请告诉我们，我们很乐意将其包含在这里！

官方插件

VSCode extension: https://github.com/terrastruct/d2-vscode
Vim extension: https://github.com/terrastruct/d2-vim
Obsidian plugin: https://github.com/terrastruct/d2-obsidian
Slack app: https://d2lang.com/tour/slack
Discord plugin: https://d2lang.com/tour/discord

社区插件

Tree-sitter grammar: https://git.pleshevski.ru/pleshevskiy/tree-sitter-d2
Emacs major mode: https://github.com/andorsk/d2-mode
Goldmark extension: https://github.com/FurqanSoftware/goldmark-d2
Telegram bot: https://github.com/meinside/telegram-d2-bot
Postgres importer: https://github.com/zekenie/d2-erd-from-postgres
Structurizr to D2 exporter: https://github.com/goto1134/structurizr-d2-exporter
MdBook preprocessor: https://github.com/danieleades/mdbook-d2
ROS2 D2 Exporter: https://github.com/Greenroom-Robotics/ros-d2
D2 org-mode support: https://github.com/xcapaldi/ob-d2
Python D2 diagram builder: https://github.com/MrBlenny/py-d2
Clojure D2 transpiler: https://github.com/judepayne/dictim
JavaScript D2 diagram builder: https://github.com/Kreshnik/d2lang-js
C# & dotnet SDK: https://github.com/Stephanvs/d2lang-cs
Maven plugin: https://github.com/andrinmeier/unofficial-d2lang-maven-plugin
Confluence plugin: https://github.com/andrinmeier/unofficial-d2lang-confluence-plugin
CIL (C#, Visual Basic, F#, C++ CLR) to D2: https://github.com/HugoVG/AppDiagram
D2 Snippets (for text editors): https://github.com/Paracelsus-Rose/D2-Language-Code-Snippets
Mongo to D2: https://github.com/novuhq/mongo-to-D2
Pandoc filter: https://github.com/ram02z/d2-filter
Logseq-D2: https://github.com/b-yp/logseq-d2
ent2d2: https://github.com/tmc/ent2d2
MkDocs Plugin: https://github.com/landmaj/mkdocs-d2-plugin
Remark Plugin: https://github.com/mech-a/remark-d2
Zed extension: https://github.com/gabeidx/zed-d2

Misc

Comparison site: https://github.com/terrastruct/text-to-diagram-site
Playground: https://github.com/terrastruct/d2-playground
Language docs: https://github.com/terrastruct/d2-docs
Hosted icons: https://icons.terrastruct.com

七、FAQ

D2是否收集遥测数据？
不，D2在安装后不会使用互联网连接，除非定期检查Github的版本更新。
D2需要浏览器才能运行吗？
不，D2可以完全在服务器端运行。
下一个版本会有什么？
请参阅./ci/release/changelogs/next.md.
我有问题或需要帮助。
获得帮助的最佳方式是在D2 Discord 上提问
我有一个功能请求、提案或错误报告。
请打开Github问题。
我有一个私人调查。
请联系 hi@d2lang.com 。

八、用D2记录的著名开源项目

您是否拥有或看到带有.d2文件的开源项目？请使用D2提交PR添加到此选定的特色项目列表中。

ElasticSearch
Sourcegraph
Temporal
Tauri
- Rust GUI framework (78.5k stars)
Intellij
Coder
UC Berkeley
Coronacheck
- Official app of the Netherlands for coronavirus entry passes.
Block Protocol
- The Block Protocol is an open standard for building and using data-driven blocks (1.2k stars).
Dagger
- 一个可编程的CI/CD引擎，在容器中运行管道。
Ivy Wallet
- Open-source money manager app for Android (1.1k stars).
LocalStack
- 云服务模拟器 (46k stars)
Queue Library
- Queue是一个用于生成和管理Goroutine池的Golang库
