测试W5500的第4步_使用ioLibrary库创建UDP客户端和服务器端

W5500的UDP的客户端和服务器端的程序都是一样，因此UDP不区分客户端和服务器端。也有人说，先发数据的就是服务器。从下载网络测试工具，也会区分UDP客户端和UDP服务器端。其实这么区分，是不正确的。所谓的UDP服务器或客户端，是人为定义的。

当W5500用作服务器时，只需要一个SOCKET就可以和很多个UDP客户端进行通讯。同理，当W5500用作客户端时，也有很多个UDP服务器与之通讯。因为本计算机只有1个IP地址，无法测试，只能将W5500的8个SOCKET通道设置为不同的端口来测试UDP客户端，让相同IP地址，不同端口的网路调试助手与W5500交换数据。

UDP(User Datagram Protocol，用户数据报协议)是一种简单的,无连接的传输层协议,用于在网络中传输数据。它不需要建立连接，就可以发送数据。但不保证数据包能否到达、包的顺序，以及数据包的完整性。传输低延迟。一般用于VoIP(语音通话),视频会议,在线游戏。

如果W5500会收到IP地址[192.168.1.7]和端口[49283]发送来的数据，则将W5500的本地端口修改掉其它值，就可以了。

ioLibraryDriver下面的程序，见下图：

1、wiz_platform.c

#include "wiz_platform.h"
#include <stdio.h>
#include <stdint.h>
#include "wizchip_conf.h"
#include "wiz_interface.h"
#include "stm32f10x.h"
#include "delay.h"//函数功能:SPI1初始化
void wiz_spi_init(void)
{GPIO_InitTypeDef 	GPIO_InitStructure;SPI_InitTypeDef   SPI_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //使能GPIOA的外设时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);  //使能SPI1的外设时钟GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;         //选择PIN5,是SPI1的SCLGPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	  //选择引脚为复用推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //设置引脚的最高工作速率为50MHzGPIO_Init(GPIOA, &GPIO_InitStructure);  //根据GPIO_InitStructure结构指针所指向的参数配置PA5引脚	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;         //选择PIN6,是SPI1的MISOGPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;	  //选择引脚为输入悬浮GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //设置引脚的最高工作速率为50MHzGPIO_Init(GPIOA, &GPIO_InitStructure);  //根据GPIO_InitStructure结构指针所指向的参数配置PA6引脚GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;         //选择PIN7,是SPI1的MOSIGPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	  //选择引脚为复用推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //设置引脚的最高工作速率为50MHzGPIO_Init(GPIOA, &GPIO_InitStructure);  //根据GPIO_InitStructure结构指针所指向的参数配置PA7引脚GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;         //选择PIN3,是W5500的片选脚CSGPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //选择引脚为推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //设置引脚的最高工作速率为50MHzGPIO_Init(GPIOA, &GPIO_InitStructure);  //根据GPIO_InitStructure结构指针所指向的参数配置PA3引脚//设置SPI1的工作模式SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;//SPI设置为双线双向全双工SPI_InitStructure.SPI_Mode = SPI_Mode_Master;     //设置为主SPISPI_InitStructure.SPI_DataSize = SPI_DataSize_8b; //设置SPI发送接收为8位帧结构SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;        //设置SCK空闲时钟为低电平SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;      //数据捕获于第1个时钟沿//SCK空闲时钟为低电平,数据捕获于第1个时钟沿,这样就设置了SPI从机在下降沿采集数据了//SPI从机在下降沿采集数据,这要求CPU必须在SCK上升沿输出位值,在SCK为高电平时达到稳定,为数据采集做好准备SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;  //设置NSS输出由SSI位控制SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_2;//设置波特率预分频值为2SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;  //设置数据传输先从MSB位开始SPI_InitStructure.SPI_CRCPolynomial = 7;            //使用CRC7校验SPI_Init(SPI1, &SPI_InitStructure);SPI_Cmd(SPI1, ENABLE); //使能SPI外设
}//函数功能:初始化W5500的RST引脚和INT引脚
void wiz_rst_int_init(void)
{GPIO_InitTypeDef  GPIO_InitStructure;RCC_APB2PeriphClockCmd ( RCC_APB2Periph_GPIOC, ENABLE ); //使能GPIOC外设的高速时钟/* W5500_RST引脚初始化配置(PC5) */GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_5;	//选择PC5为W5500的RST引脚GPIO_InitStructure.GPIO_Speed=GPIO_Speed_10MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_Init(GPIOC, &GPIO_InitStructure);GPIO_ResetBits(GPIOC, GPIO_Pin_5);RCC_APB2PeriphClockCmd ( RCC_APB2Periph_GPIOC, ENABLE ); //使能GPIOC外设的高速时钟/* W5500_INT引脚初始化配置(PC4) */	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;	//选择PC4为W5500的INT引脚GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_Init(GPIOC, &GPIO_InitStructure);
}//函数功能:使能SPI片选
void wizchip_select(void)
{GPIO_ResetBits(GPIOA,GPIO_Pin_4);//输出低电平表示选择W5500
}//函数功能:不使能SPI片选
void wizchip_deselect(void)
{GPIO_SetBits(GPIOA,GPIO_Pin_4);//输出高电平表示不选择W5500
}//函数功能:通过SPI,将dat的值发送给W5500
void wizchip_write_byte(uint8_t dat)
{while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET){//检查SPI1的发送完成标志是否建立}SPI_I2S_SendData(SPI1, dat);//通过SPI,将dat发送给W5500while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET){//检查SPI1的接收完成标志是否建立}SPI_I2S_ReceiveData(SPI1);//读SPI接收数据寄存器
}//函数功能:通过SPI读取1个字节,并返回
uint8_t wizchip_read_byte(void)
{while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET){//检查SPI1的发送完成标志是否建立}SPI_I2S_SendData(SPI1,0xffff);//发送16个移位时钟,为接收数据作准备while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET){//检查SPI1的接收完成标志是否建立}return SPI_I2S_ReceiveData(SPI1);//读SPI接收数据寄存器
}//函数功能:通过SPI,将buf[]中的前len个字节发送给W5500
void wizchip_write_buff(uint8_t *buf, uint16_t len)
{uint16_t idx = 0;for (idx = 0; idx < len; idx++){wizchip_write_byte(buf[idx]);//通过SPI,将buf[idx]的值发送给W5500}
}//函数功能:通过SPI读取len个字节,保存到buf[]中
void wizchip_read_buff(uint8_t *buf, uint16_t len)
{uint16_t idx = 0;for (idx = 0; idx < len; idx++){buf[idx] = wizchip_read_byte();//通过SPI读取1个字节,保存到buf[idx]中}
}//函数功能:W5500使用RST引脚复位
void wizchip_reset(void)
{GPIO_SetBits(GPIOC, GPIO_Pin_5);//复位引脚拉高delay_ms(10);GPIO_ResetBits(GPIOC, GPIO_Pin_5);//复位引脚拉低delay_ms(10);GPIO_SetBits(GPIOC, GPIO_Pin_5);//复位引脚拉高delay_ms(10);
}//函数功能:注册SPI片选函数,单字节读写函数和多字节读写函数
//1.注册SPI片选信号函数
//2.注册SPI读写单一字节函数
//3.注册SPI读写多字节函数
void wizchip_spi_cb_reg(void)
{reg_wizchip_cs_cbfunc(wizchip_select, wizchip_deselect);//注册SPI片选信号函数reg_wizchip_spi_cbfunc(wizchip_read_byte, wizchip_write_byte);//注册SPI读写单一字节函数reg_wizchip_spiburst_cbfunc(wizchip_read_buff, wizchip_write_buff);//注册SPI读写多字节函数
}//函数功能:配置TIM2每毫秒中断一次
void wiz_timer_init(void)
{TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;NVIC_InitTypeDef NVIC_InitStructure;RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);TIM_TimeBaseStructure.TIM_Period = 1000 - 1;TIM_TimeBaseStructure.TIM_Prescaler = 72 - 1;TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);TIM_ClearFlag(TIM2, TIM_FLAG_Update);TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);TIM_Cmd(TIM2, ENABLE);
}//函数功能:使能TIM2中断
void wiz_tim_irq_enable(void)
{TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);
}//函数功能:不使能TIM2中断
void wiz_tim_irq_disable(void)
{TIM_ITConfig(TIM2, TIM_IT_Update, DISABLE);
}//函数功能:TIM2每毫秒中断一次
void TIM2_IRQHandler(void)
{static uint32_t wiz_timer_1ms_count = 0;if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET){wiz_timer_1ms_count++;if (wiz_timer_1ms_count >= 1000){wiz_timer_1ms_count = 0;}TIM_ClearITPendingBit(TIM2, TIM_IT_Update);}
}

2、wiz_platform.h头文件

#ifndef __WIZ_PLATFORM_H__
#define __WIZ_PLATFORM_H__#include <stdint.h>/*** @brief   wiz spi init* @param   none* @return  none*/
void wiz_spi_init(void);/*** @brief   wiz rst and int pin init* @param   none* @return  none*/
void wiz_rst_int_init(void);/*** @brief   hardware reset wizchip* @param   none* @return  none*/
void wizchip_reset(void);/*** @brief   Register the WIZCHIP SPI callback function* @param   none* @return  none*/
void wizchip_spi_cb_reg(void);/*** @brief   wiz timer init* @param   none* @return  none*/
void wiz_timer_init(void);/*** @brief   Turn on wiz timer interrupt* @param   none* @return  none*/
void wiz_tim_irq_enable(void);/*** @brief   Turn off wiz timer interrupt* @param   none* @return  none*/
void wiz_tim_irq_disable(void);
#endif

3、wiz_interface.c

#include "wiz_interface.h"
#include "wiz_platform.h"
#include "wizchip_conf.h"
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "delay.h"
#include "W5500_Variable.h"
#include "socket.h"void wizchip_initialize(void);
void UDP_network_init(uint8_t *ethernet_buff, wiz_NetInfo *conf_info);void wizchip_version_check(void);
void print_network_information(void);
void wiz_phy_link_check(void);
void wiz_print_phy_info(void);#define W5500_VERSION 0x04
//函数功能:读取芯片版本号码,并检查是否正确
void wizchip_version_check(void)
{uint8_t error_count = 0;while (1){delay_ms(1000);if (getVERSIONR() != W5500_VERSION){//读取芯片版本号码error_count++;if (error_count > 5){printf("error, %s version is 0x%02x, but read %s version value = 0x%02x\r\n", _WIZCHIP_ID_, W5500_VERSION, _WIZCHIP_ID_, getVERSIONR());while (1);}}else{break;}}
}/*** @brief Print PHY information*/
//函数功能:
//1.读PHY配置寄存器的bit1和bit2
//2.串口输出当前网速为100M/10M
//3.串口输出当前以太网采用全双工通讯/半双工通讯
void wiz_print_phy_info(void)
{uint8_t get_phy_conf;get_phy_conf = getPHYCFGR();//读PHY配置寄存器printf("The current Mbtis speed : %dMbps\r\n", get_phy_conf & 0x02 ? 100 : 10);//PHY配置寄存器,bit1=1表示网速为100M,bit1=0表示网速为10Mprintf("The current Duplex Mode : %s\r\n", get_phy_conf & 0x04 ? "Full-Duplex" : "Half-Duplex");//PHY配置寄存器,bit2=1表示以太网采用全双工通讯,bit2=0表示以太网采用半双工通讯
}//函数功能:
//读PHY配置寄存器的bit[2:0]
//bit0=1表示W5500连接到局域网
//bit1=1表示当前网速为100M,否则为10M
//bit2=1表示当前以太网采用全双工通讯,否则为半双工通讯
void wiz_phy_link_check(void)
{uint8_t phy_link_status;do{delay_ms(1000);ctlwizchip(CW_GET_PHYLINK, (void *)&phy_link_status);//读PH配置寄存器的bit0,保存到phy_link_status中,为1表示连接到局域网if (phy_link_status == PHY_LINK_ON){//W5500连接到局域网printf("PHY link\r\n");wiz_print_phy_info();//1.读PHY配置寄存器的bit1和bit2//2.串口输出当前网速为100M/10M//3.串口输出当前以太网采用全双工通讯/半双工通讯}else{printf("PHY no link\r\n");}} while (phy_link_status == PHY_LINK_OFF);
}//1.注册SPI片选函数,单字节读写函数和多字节读写函数
//2.W5500使用RST引脚复位
//3.读取芯片版本号码,并检查是否正确
//4.读PHY配置寄存器的bit[2:0],bit0=1表示W5500连接到局域网
//bit1=1表示当前网速为100M,否则为10M
//bit2=1表示当前以太网采用全双工通讯,否则为半双工通讯
void wizchip_initialize(void)
{wizchip_spi_cb_reg();//注册SPI片选函数,单字节读写函数和多字节读写函数wizchip_reset();//W5500使用RST引脚复位wizchip_version_check();//读取芯片版本号码,并检查是否正确//Read version registerwiz_phy_link_check();//读PHY配置寄存器的bit[2:0]//bit0=1表示W5500连接到局域网//bit1=1表示当前网速为100M,否则为10M//bit2=1表示当前以太网采用全双工通讯,否则为半双工通讯
}//函数功能:读本地网络参数:MAC地址,GW网关,SN子网掩码,本地IP地址,DNS服务器IP地址,DHCP,然后从串口输出
void print_network_information(void)
{wiz_NetInfo net_info;wizchip_getnetinfo(&net_info);// Get chip configuration information//读本地网络参数:MAC地址,GW网关,SN子网掩码,本地IP地址,DNS服务器IP地址,DHCPif (net_info.dhcp == NETINFO_DHCP){printf("====================================================================================================\r\n");printf(" %s network configuration : DHCP\r\n\r\n", _WIZCHIP_ID_);}else{printf("====================================================================================================\r\n");printf(" %s network configuration : static\r\n\r\n", _WIZCHIP_ID_);}printf(" MAC         : %02X:%02X:%02X:%02X:%02X:%02X\r\n", net_info.mac[0], net_info.mac[1], net_info.mac[2], net_info.mac[3], net_info.mac[4], net_info.mac[5]);printf(" IP          : %d.%d.%d.%d\r\n", net_info.ip[0], net_info.ip[1], net_info.ip[2], net_info.ip[3]);printf(" Subnet Mask : %d.%d.%d.%d\r\n", net_info.sn[0], net_info.sn[1], net_info.sn[2], net_info.sn[3]);printf(" Gateway     : %d.%d.%d.%d\r\n", net_info.gw[0], net_info.gw[1], net_info.gw[2], net_info.gw[3]);printf(" DNS         : %d.%d.%d.%d\r\n", net_info.dns[0], net_info.dns[1], net_info.dns[2], net_info.dns[3]);printf("====================================================================================================\r\n\r\n");
}//函数功能:设置本地网络信息
//1.使用"默认网络参数"设置本地网络参数:MAC地址,GW网关,SN子网掩码,本地IP地址,DNS服务器IP地址,DHCP
//2.读本地网络参数:MAC地址,GW网关,SN子网掩码,本地IP地址,DNS服务器IP地址,DHCP,然后从串口输出
void UDP_network_init(uint8_t *ethernet_buff, wiz_NetInfo *conf_info)
{wizchip_setnetinfo(conf_info);//设置本地网络参数:MAC地址,GW网关,SN子网掩码,本地IP地址,DNS服务器IP地址,DHCP模式print_network_information();//读本地网络参数:MAC地址,GW网关,SN子网掩码,本地IP地址,DNS服务器IP地址,DHCP模式,然后从串口输出
}

4、wiz_interface.h

#ifndef __WIZ_INTERFACE_H__
#define __WIZ_INTERFACE_H__#include "wizchip_conf.h"extern void wizchip_initialize(void);
extern void UDP_network_init(uint8_t *ethernet_buff, wiz_NetInfo *conf_info);
#endif

5、W5500_Variable.c

#include "W5500_Variable.h"
#include "socket.h"	// Just include one header for WIZCHIP
#include "stdio.h"  //getchar(),putchar(),scanf(),printf(),puts(),gets(),sprintf()
#include "string.h" //使能strcpy(),strlen(),memset()//W5500的网络参数
//本地物理地址：00 08 DC 11 11 11
//本地IP地址:192.168.1.199
//本地子网掩码:	255.255.255.0
//本地网关：192.168.1.1
//DNS服务器IP地址:8.8.8.8
//程序固化IP地址
/* network information */
wiz_NetInfo net_info = {{0x00, 0x08, 0xdc,0x11, 0x11, 0x11},{192, 168, 1, 199},{255,255,255,0},{192, 168, 1, 1},{8,8,8,8},NETINFO_STATIC}; //静态IP，程序固化IP地址/*

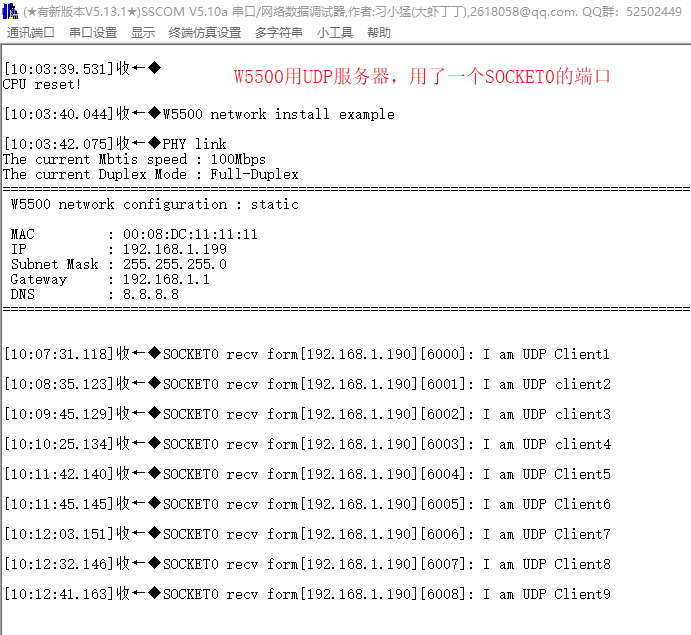

当W5500用作服务器时，只需要一个SOCKET就可以和很多个UDP客户端进行通讯。
当W5500用作客户端时，最多有8个客户端。
*/
uint16_t local_port[8] = {5000,5001,5002,5003,5004,5005,5006,5007};
//W5500用作客户机时，各个SOCKET通道的本地端口必须不同。uint8_t ethernet_buf[ETHERNET_BUF_MAX_SIZE] = {0};uint8_t  dest_ip[4]={192,168,1,190}; //端口0的远程IP地址：192.168.1.190
uint16_t dest_port[8]={6000,6001,6002,6003,6004,6005,6006,6007};

6、W5500_Variable.h头文件

#ifndef _W5500_Variable_H
#define _W5500_Variable_H#include "stm32f10x.h"//使能uint8_t,uint16_t,uint32_t,uint64_t,int8_t,int16_t,int32_t,int64_t
#include "wizchip_conf.h"#define UDPClient 0
#define UDPServer 1
#define UDPMode   UDPClient  //定义本程序为UDP客户端
//#define UDPMode   UDPServer  //定义本程序为UDP服务器extern wiz_NetInfo net_info;
extern uint16_t local_port[8];//W5500的本地端口#define ETHERNET_BUF_MAX_SIZE (1024 * 2)
extern uint8_t ethernet_buf[ETHERNET_BUF_MAX_SIZE];extern uint8_t  dest_ip[4]; //端口0的远程IP地址：192.168.1.190
extern uint16_t dest_port[8];#endif

7、TestUDPClient.c

#include "TestUDPClient.h"
#include "stdio.h"  //getchar(),putchar(),scanf(),printf(),puts(),gets(),sprintf()
#include "w5500.h"
#include "W5500_Variable.h"
#include "socket.h"
#include <string.h>void Send_UDP_Message(uint8_t sn);
int32_t loop_TestUDPClient(uint8_t sn, uint8_t* buf, uint8_t* destip, uint16_t destport);//在计算机的UDP服务器打开后，会看到这个信息
void Send_UDP_Message(uint8_t sn)
{int16_t len;sprintf( (char*)ethernet_buf," IP: %d.%d.%d.%d:%d connect\r\n",\net_info.ip[0], net_info.ip[1], net_info.ip[2], net_info.ip[3],local_port[sn] );len=strlen((char*)ethernet_buf);sendto(sn, ethernet_buf, len, dest_ip, dest_port[sn]);//将ethernet_buf为首地址的存储区中的前len个字节//通过端口sn发送给远程IP地址为dest_ip,并指定远程端口为dest_portprintf("%d: %s\r\n",sn,ethernet_buf);
}/*** @brief   udp client loopback test* @param   sn:         socket number* @param   buf:        Data sending and receiving cache* @param   destip:     Destination IP address* @param   destport:   Destination port* @return  value for SOCK_ERRORs,return 1:no error
*/
int32_t loop_TestUDPClient(uint8_t sn, uint8_t* buf, uint8_t* destip, uint16_t destport)
{int32_t ret;uint16_t size = 0, sentsize=0;uint8_t Sn_SR_Value;Sn_SR_Value=getSn_SR(sn);//Sn_SR_Value为0x22switch(Sn_SR_Value){case SOCK_UDP ://W5500的端口sn处于UDP模式中if((size = getSn_RX_RSR(sn)) > 0)//读端口sn的Sn_RX_RSR寄存器,获取该端口的接收缓冲区的数据长度{if(size > ETHERNET_BUF_MAX_SIZE) size = ETHERNET_BUF_MAX_SIZE;ret = recvfrom(sn, buf, size, destip, (uint16_t*)&destport);buf[ret]='\0';//添加字符串结束符printf("SOCKET%d recv form[%d.%d.%d.%d][%d]: %s\n",sn, destip[0],destip[1],destip[2],destip[3],destport,buf);if(ret <= 0){
#ifdef _LOOP_TestUDPClient_DEBUG_printf("%d: recvfrom error. %d\r\n",sn,ret);
#endifreturn ret;}size = (uint16_t) ret;sentsize = 0;while(sentsize != size)//循环发送数据{ret = sendto(sn, buf+sentsize, size-sentsize, destip, destport);//将(buf+sentsize)为首地址的存储区中的前size-sentsize个字节//通过端口sn发送给远程IP地址为destip,并指定远程端口为destportif(ret < 0){
#ifdef _LOOP_TestUDPClient_DEBUG_printf("%d: sendto error. %d\r\n",sn,ret);
#endifreturn ret;}sentsize += ret; // Don't care SOCKERR_BUSY, because it is zero.}}break;case SOCK_CLOSED://W5500端口sn处于关闭状态
#ifdef _LOOP_TestUDPClient_DEBUG_printf("%d:UDP loopback start\r\n",sn);
#endifif((ret = socket(sn, Sn_MR_UDP, local_port[sn], 0x00)) != sn)//令SOCKET端口sn工作在UDP模式,并设置UDP端口为local_portreturn ret;
#ifdef _LOOP_TestUDPClient_DEBUG_printf("%d:Opened, UDP loopback, port [%d]\r\n", sn, local_port[sn]);
#endifbreak;default :break;}return 1;}

8、TestUDPClient.h头文件

#ifndef _TestUDPClient_H
#define _TestUDPClient_H#include "stm32f10x.h"//使能uint8_t,uint16_t,uint32_t,uint64_t,int8_t,int16_t,int32_t,int64_t#define UDP_SOCKET0        0     //W5500使用端口0作为UDP
#define UDP_SOCKET1        1     //W5500使用端口1作为UDP
#define UDP_SOCKET2        2     //W5500使用端口2作为UDP
#define UDP_SOCKET3        3     //W5500使用端口3作为UDP
#define UDP_SOCKET4        4     //W5500使用端口4作为UDP
#define UDP_SOCKET5        5     //W5500使用端口5作为UDP
#define UDP_SOCKET6        6     //W5500使用端口6作为UDP
#define UDP_SOCKET7        7     //W5500使用端口7作为UDP#define	_LOOP_TestUDPClient_DEBUG_  //允许串口跟踪extern void Send_UDP_Message(uint8_t sn);
extern int32_t loop_TestUDPClient(uint8_t sn, uint8_t* buf, uint8_t* destip, uint16_t destport);#endif

9、main.c

#include "stm32f10x.h"//使能uint8_t,uint16_t,uint32_t,uint64_t,int8_t,int16_t,int32_t,int64_t
#include "stdio.h"  //getchar(),putchar(),scanf(),printf(),puts(),gets(),sprintf()
#include "string.h" //使能strcpy(),strlen(),memset()
#include "delay.h"
#include "USART4.h"
#include "LED.h"
#include "socket.h"/*
从下载网络测试工具，经常会区分UDP客户端和UDP服务器端。其实这么区分，是不正确的。
UDP(User Datagram Protocol，用户数据报协议)是一种简单的,无连接的传输层协议,用于
在网络中传输数据。它不需要建立连接，就可以发送数据。但不保证数据包能否到达、包的
顺序，以及数据包的完整性。传输低延迟。一般用于VoIP(语音通话),视频会议,在线游戏。W5500芯片最多可以创建8个UDP客户端。是因为它内部集成了8个socket通道，每个通道都可
以独立进行UDP通信。这意味着W5500可以同时与8个不同的服务器进行通信，W5500的每个
socket通道都可以作为一个独立的UDP客户端。如果将W5500的某个socket用作服务器端，它
可以连接很多个UDP客户端。如果收到IP地址[192.168.1.7]和端口[49283]发送来的数据，则将W5500的本地端口修改掉其它值，就可以了。
*///文件下载地址:https://gitee.com/wiznet-hk/STM32F10x_W5500_Examples
//源文件下载地址:https://gitee.com/wiznet-hk
#include "wiz_platform.h"
#include "wizchip_conf.h"
#include "wiz_interface.h"
#include "W5500_Variable.h"
#include "TestUDPClient.h"const char CPU_Reset_REG[]="\r\nCPU reset!\r\n";
int main(void)
{//	SCB->VTOR = 0x8000000;//中断向量表重定义//	SystemInit();delay_init();//延时函数初始化NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);//设置系统中断优先级分组4USART4_Serial_Interface_Enable(115200);printf("%s",CPU_Reset_REG);//调试串口输出"\r\nCPU reset!\r\n"LED_Init();LED0_ON();wiz_timer_init();  //配置TIM2每毫秒中断一次wiz_spi_init();    //SPI1初始化wiz_rst_int_init();//初始化W5500的RST引脚和INT引脚printf("%s network install example\r\n",_WIZCHIP_ID_);wizchip_initialize();//1.注册SPI片选函数,单字节读写函数和多字节读写函数//2.W5500使用RST引脚复位//3.读取芯片版本号码,并检查是否正确//4.读PHY配置寄存器的bit[2:0],bit0=1表示W5500连接到局域网//bit1=1表示当前网速为100M,否则为10M//bit2=1表示当前以太网采用全双工通讯,否则为半双工通讯UDP_network_init(ethernet_buf, &net_info);
//设置本地网络信息
//1.使用"默认网络参数"设置本地网络参数:MAC地址,GW网关,SN子网掩码,本地IP地址,DNS服务器IP地址,DHCP模式
//2.读本地网络参数:MAC地址,GW网关,SN子网掩码,本地IP地址,DNS服务器IP地址,DHCP模式,然后从串口输出#if UDPMode==UDPClient socket(UDP_SOCKET0, Sn_MR_UDP, local_port[UDP_SOCKET0], 0x00);//令SOCKET端口0工作在UDP模式,并设置UDP端口为local_portSend_UDP_Message(UDP_SOCKET0);//SOCKET端口0发送UDP数据;socket(UDP_SOCKET1, Sn_MR_UDP, local_port[UDP_SOCKET1], 0x00);//令SOCKET端口1工作在UDP模式,并设置UDP端口为local_portSend_UDP_Message(UDP_SOCKET1);//SOCKET端口1发送UDP数据;socket(UDP_SOCKET2, Sn_MR_UDP, local_port[UDP_SOCKET2], 0x00);//令SOCKET端口1工作在UDP模式,并设置UDP端口为local_portSend_UDP_Message(UDP_SOCKET2);//SOCKET端口2发送UDP数据;socket(UDP_SOCKET3, Sn_MR_UDP, local_port[UDP_SOCKET3], 0x00);//令SOCKET端口1工作在UDP模式,并设置UDP端口为local_portSend_UDP_Message(UDP_SOCKET3);//SOCKET端口3发送UDP数据;socket(UDP_SOCKET4, Sn_MR_UDP, local_port[UDP_SOCKET4], 0x00);//令SOCKET端口0工作在UDP模式,并设置UDP端口为local_portSend_UDP_Message(UDP_SOCKET4);//SOCKET端口4发送UDP数据;socket(UDP_SOCKET5, Sn_MR_UDP, local_port[UDP_SOCKET5], 0x00);//令SOCKET端口1工作在UDP模式,并设置UDP端口为local_portSend_UDP_Message(UDP_SOCKET5);//SOCKET端口5发送UDP数据;socket(UDP_SOCKET6, Sn_MR_UDP, local_port[UDP_SOCKET6], 0x00);//令SOCKET端口1工作在UDP模式,并设置UDP端口为local_portSend_UDP_Message(UDP_SOCKET6);//SOCKET端口6发送UDP数据;socket(UDP_SOCKET7, Sn_MR_UDP, local_port[UDP_SOCKET7], 0x00);//令SOCKET端口1工作在UDP模式,并设置UDP端口为local_portSend_UDP_Message(UDP_SOCKET7);//SOCKET端口7发送UDP数据;
#elsesocket(UDP_SOCKET0, Sn_MR_UDP, local_port[UDP_SOCKET0], 0x00);//令SOCKET端口0工作在UDP模式,并设置UDP端口为local_port//W5500用作UDP服务器时，SOCKET0负责接收所有客户端的数据;//因此，W5500用作客户端，可以接很多个UDP客户端。
#endifwhile(1){
#if UDPMode==UDPClientloop_TestUDPClient(UDP_SOCKET0, ethernet_buf, dest_ip,dest_port[UDP_SOCKET0]);loop_TestUDPClient(UDP_SOCKET1, ethernet_buf, dest_ip,dest_port[UDP_SOCKET1]);loop_TestUDPClient(UDP_SOCKET2, ethernet_buf, dest_ip,dest_port[UDP_SOCKET2]);loop_TestUDPClient(UDP_SOCKET3, ethernet_buf, dest_ip,dest_port[UDP_SOCKET3]);loop_TestUDPClient(UDP_SOCKET4, ethernet_buf, dest_ip,dest_port[UDP_SOCKET4]);loop_TestUDPClient(UDP_SOCKET5, ethernet_buf, dest_ip,dest_port[UDP_SOCKET5]);loop_TestUDPClient(UDP_SOCKET6, ethernet_buf, dest_ip,dest_port[UDP_SOCKET6]);loop_TestUDPClient(UDP_SOCKET7, ethernet_buf, dest_ip,dest_port[UDP_SOCKET7]);
#elseloop_TestUDPClient(UDP_SOCKET0, ethernet_buf, dest_ip,dest_port[UDP_SOCKET0]);
/*
[09:49:39.052]收←◆SOCKET0 recv form[192.168.1.190][6000]: I am UDP Client1[09:49:42.058]收←◆SOCKET0 recv form[192.168.1.190][6001]: I am UDP Client2
*/
#endifLED0=!LED0;delay_ms(1000);}
}

10、W5500作为UDP客户端，串口跟踪结果
