任务场景一【重点】

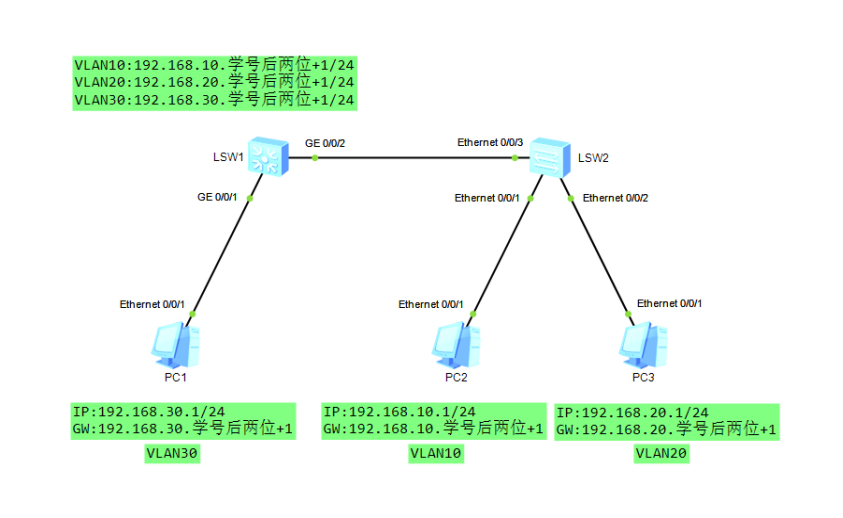

掌握基于SVI实现跨VLAN通信——某公司网络为了减少广播包对网络的影响，网络管理员对网络进行了VLAN划分，完成VLAN划分后，为了不影响VLAN间的正常访问，网络管理员采用了三层交换机来实现VLAN间路由，任务网络拓扑图如下图所示。

任务要求：

1、对交换机进行VLAN配置。

2、对三层交换机进行SVI配置，实现网络中各PC主机能够相互访问。

---

【sw1配置】

[sw1]vlan batch 10 20 30

[sw1]int gi0/0/1

[sw1-GigabitEthernet0/0/1]port link-type access

[sw1-GigabitEthernet0/0/1]port default vlan 30

[sw1-GigabitEthernet0/0/1]q

[sw1]int gi0/0/2

[sw1-GigabitEthernet0/0/2]port link-type trunk

[sw1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20

[sw1-GigabitEthernet0/0/2]q

[sw1]int Vlanif 10

1. 含义：进入 VLAN 10 的虚拟接口（Vlanif）配置模式。
2. 作用：Vlanif 接口是三层接口，用于实现 VLAN 间的路由功能，进入该配置模式可以为 VLAN 10 配置 IP 地址等三层参数。

[sw1-Vlanif10]ip address 192.168.10.42（学号+1） 24

1. 含义：为 VLAN 10 的 Vlanif 接口配置 IP 地址为192.168.10.42，子网掩码为255.255.255.0（24表示子网掩码中前 24 位为 1）。
2. 作用：使 VLAN 10 中的设备能够通过该 IP 地址与其他 VLAN 或外部网络进行三层通信，该 IP 地址成为 VLAN 10 内设备的网关地址。

[sw1-Vlanif10]q

[sw1]int Vlanif 20

[sw1-Vlanif20]ip address 192.168.20.42（学号+1） 24

[sw1-Vlanif20]q

[sw1]int Vlanif 30

[sw1-Vlanif30]ip address 192.168.30.42（学号+1） 24

---

【sw2配置】

[sw2]vlan batch 10 20

[sw2]int e0/0/1

[sw2-Ethernet0/0/1]port link-type access

[sw2-Ethernet0/0/1]port default vlan 10

[sw2-Ethernet0/0/1]q

[sw2]int e0/0/2

[sw2-Ethernet0/0/2]port link-type access

[sw2-Ethernet0/0/2]port default vlan 20

[sw2-Ethernet0/0/2]q

[sw2]int e0/0/3

[sw2-Ethernet0/0/3]port link-type trunk

[sw2-Ethernet0/0/3]port trunk allow-pass vlan 10 20

---

---

---

任务场景二【重点】

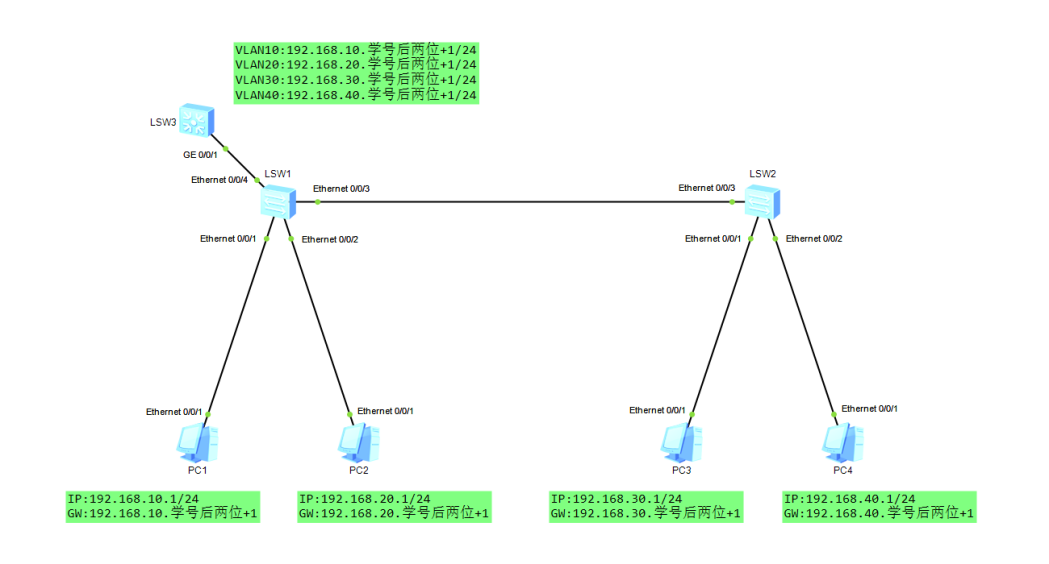

某公司网络为了减少广播包对网络的影响，网络管理员对网络进行了VLAN划分，完成VLAN划分后，为了不影响VLAN间的正常访问，网络管理员采用了三层交换机来实现VLAN之间的路由，任务网络拓扑图如下图所示。

任务要求：

1、对交换机进行VLAN配置。

2、对三层交换机进行SVI配置，实现网络中各PC主机能够相互访问。

---

【sw1配置】

[sw1]vlan batch 10 20 30 40

[sw1]int e0/0/1

[sw1-Ethernet0/0/1]port link-type access

[sw1-Ethernet0/0/1]port default vlan 10

[sw1-Ethernet0/0/1]q

[sw1]int e0/0/2

[sw1-Ethernet0/0/2]port link-type access

[sw1-Ethernet0/0/2]port default vlan 20

[sw1-Ethernet0/0/2]q

[sw1]int e0/0/3

[sw1-Ethernet0/0/3]port link-type trunk

[sw1-Ethernet0/0/3]port trunk allow-pass vlan 30 40

[sw1-Ethernet0/0/3]int e0/0/4

[sw1-Ethernet0/0/4]port link-type trunk

[sw1-Ethernet0/0/4]port trunk allow-pass vlan 10 20 30 40

[sw1-Ethernet0/0/4]q

---

【sw2配置】

[sw2]vlan batch 30 40

[sw2]int e0/0/1

[sw2-Ethernet0/0/1]port link-type access

[sw2-Ethernet0/0/1]port default vlan 30

[sw2-Ethernet0/0/1]q

[sw2]int e0/0/2

[sw2-Ethernet0/0/2]port link-type access

[sw2-Ethernet0/0/2]port default vlan 40

[sw2-Ethernet0/0/2]q

[sw2]int e0/0/3

[sw2-Ethernet0/0/3]port link-type trunk

[sw2-Ethernet0/0/3]port trunk allow-pass vlan 30 40

---

【sw3配置】

[sw3]vlan batch 10 20 30 40

[sw3]int gi0/0/1

[sw3-GigabitEthernet0/0/1]port link-type trunk

[sw3-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 30 40

[sw3-GigabitEthernet0/0/1]q

[sw3]int Vlanif 10

[sw3-Vlanif10]ip address 192.168.10.42 24

[sw3-Vlanif10]q

[sw3]int Vlanif 20

[sw3-Vlanif20]ip address 192.168.20.42 24

[sw3-Vlanif20]q

[sw3]int Vlanif 30

[sw3-Vlanif30]ip address 192.168.30.42 24

[sw3-Vlanif30]q

[sw3]int Vlanif 40

[sw3-Vlanif40]ip address 192.168.40.42 24

[sw3-Vlanif40]q
