1、时间同步服务的层级概念
在绝大多数IT工程师实际工作过程中，针对于局域网的时间同步，遇到最多的场景是根据实际的需求，搭建一个简单的NTP时间同步服务以时间对局域网中的服务器、网络设备、个人电脑等基础设施实现同步授时功能。虽然这样的日常工作可以解决绝大多数的时间同步需求，然而当网络规模达到足够大的时候，单层级的时间同步服务就无法满足诸如“不同设备需要不同时间精度”这样的需求。在这样的场景之下，无论是使用老式的ntpd还是当下主流的chrony时间同步服务，都需要在对应的配置文件中配置不同的层级（stratum），对时间服务器进行层级的区分，以chrony为例，在chrony.conf配置文件之下，就存在“local stratum”这样的参数（当然如果默认的配置文件不存在这个参数，也可以手动进行添加），如下：
NTP协议中，通常从0到16这些不同的层级。层级数值越小，表示时钟的准确度越高，第0层级通常是卫星或原子钟提供最权威的原始时间，第1层级的时间从第0层级获取，第2层级从第1层级获取时间，以此类推，而第16层级则被定义为没有进行时间同步，是不能使用的。

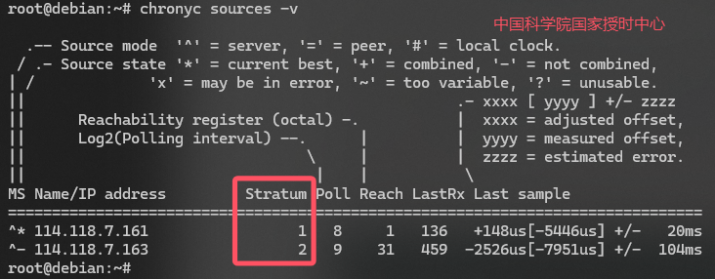

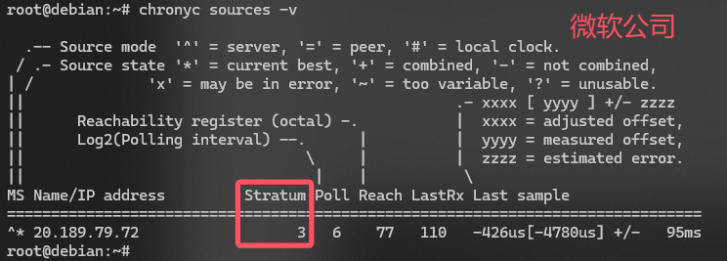

通常情况下，在局域网内搭建一台简单的单层级时间同步服务器时，倘若局域网与互联网之间不是完全的物理隔离，首先我们会为这台服务器寻找一台可靠的时间同步源，这个时间同步源往往来自互联网的一台时间同步服务器。实际上，互联网上不同机构的时间服务器也属于不同的层级。例如，若将安装有chrony的Linux主机，且已连接到中国科学院国家授时中心，通过命令“chronyc sources -v”命令，我们可以发现中科院国家授时中心的NTP服务器集群（ntp.ntsc.ac.cn）有1和2两个不同的层级，而微软公司的时间同步服务器（time.windows.com）则位于3这个层级上，若抛开网络传输距离和延迟不谈，而只从NTP的层级角度来看，中科院国家授时中心的声明的时间精度是高于微软公司的，而至于微软公司NTP服务器的上一层是谁的时间服务器，我们就不得而知了。
2、常规时间同步的安全性局限和对应解决方案NTS协议

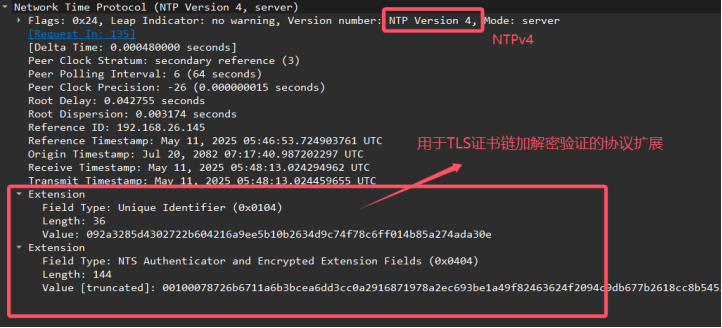

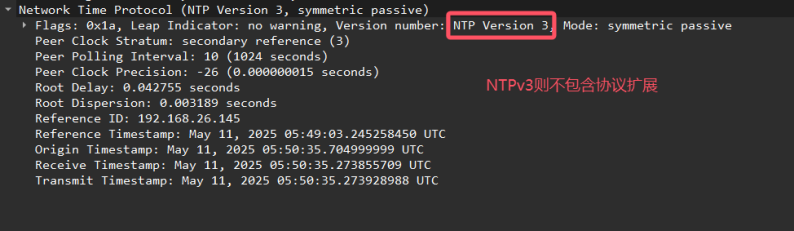

用于时间同步的协议是NTP协议，该协议原有的NTPv3版本中，默认通过123端口和UDP方式传输实现时间同步——这是在当下的网络环境下，为数不多的，仍旧采用不安全方式传输的公有协议版本。由于时间同步这一场景必须要保证足够的低延迟，也就注定了时间的同步不太可能放弃UDP传输转而采用TCP传输（这也是NTPv3一直沿用至今的原因之一）。针对NTPv3在安全层面上的局限性，新的NTPv4尽管仍旧保留123端口的UDP传输，但在协议层面上加入了两个扩展，用于通过TLS证书链验证的方式保证安全性，构成NTS协议。相关协议报文如下：
3、实验拓扑
本次实验通过两个大的步骤进行：
第一个步骤是搭建多层级的时间同步服务，在时间同步体系中，第0层级（Stratum 0）是由卫星或者原子钟生成权威的时间，第1层级（Stratum 1）通常是全球或国家级的公共时间同步服务，这两个层级对于绝大多数IT工程师而言基本接触不到，基于此，本实验则在不隔离互联网的局域网环境内搭建第2层级（Stratum 2）和第3层级（Stratum 3）的时间同步服务器；

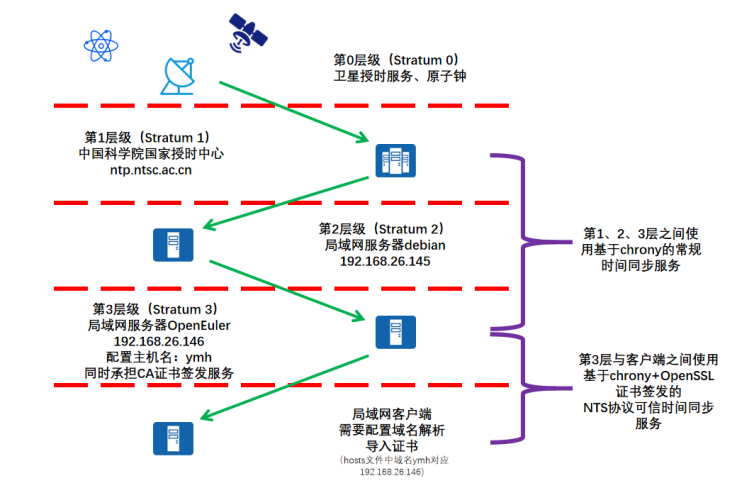

第二个步骤是在第3层级NTP服务器和客户端之间，通过OpenSSL搭建的CA证书服务器签发有效期为10年的证书，并将证书导入到客户端中安装，最终实现可信时间同步。最终拓扑如下：
4、实验步骤
4.1、搭建常规多层级时间服务

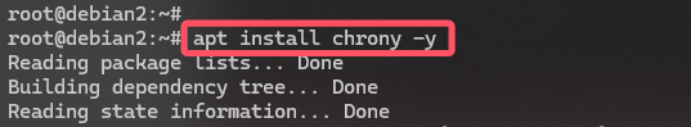

（1）在Stratum 2这一层级的debian服务器上，通过命令“apt install chrony -y”安装时间同步服务，如下：
（2）在Stratum 2这一层级的debian服务器上，通过命令“vim /etc/chrony/chrony.conf”修改chrony的配置文件，修改字段如下，修改完成后保存退出：

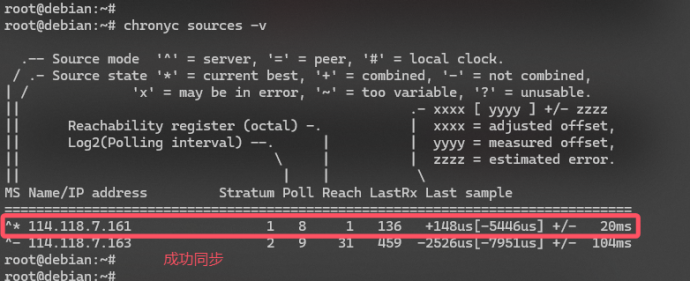

（3）在Stratum 2这一层级的debian服务器上，通过命令“systemctl restart chronyd”重启chrony时间服务，并通过命令“chronyc sources -v”查看时间同步情况，验证是否成功，如下：
（4）在stratum 3这一层级的OpenEuler服务器上，通过命令“yum install chrony -y”安装时间同步服务，如下：

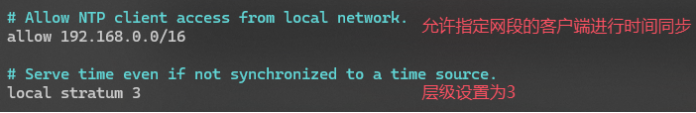

（5）在Stratum 3这一层级的debian服务器上，通过命令“vim /etc/chrony.conf”修改chrony的配置文件，修改字段如下，修改完成后保存退出：

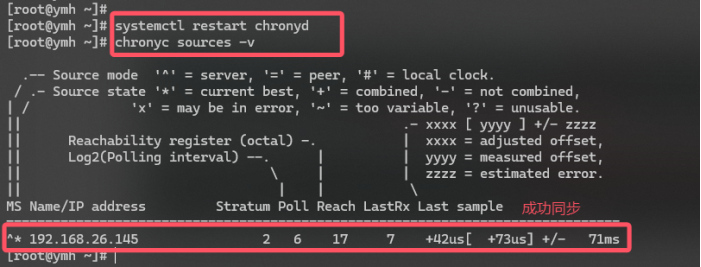

（6）在Stratum 3这一层级的debian服务器上，通过命令“systemctl restart chronyd”重启chrony时间服务，并通过命令“chronyc sources -v”查看时间同步情况，验证是否成功，如下：

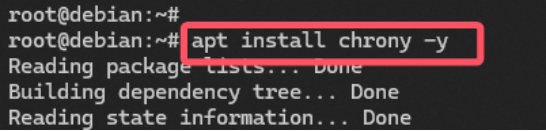

（7）在debian客户端上，通过命令“apt install chrony -y”安装时间同步服务，如下：
（8）在debian客户端上，通过命令“vim /etc/chrony/chrony.conf”修改chrony的配置文件，修改字段如下，修改完成后保存退出：
（9）在debian客户端上，通过命令“systemctl restart chronyd”重启chrony时间服务，并通过命令“chronyc sources -v”查看时间同步情况，验证是否成功，如下：
由此，基于chrony的常规多层级时间服务搭建完成。
4.2、通过OpenSSL签发证书实现可信时间同步服务

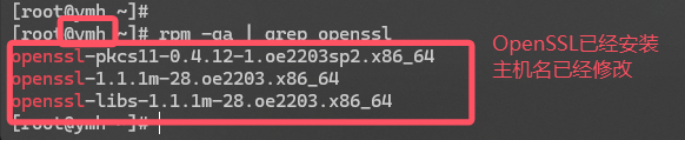

（1）先决条件：在stratum 3这一层级的OpenEuler服务器上，已经安装OpenSSL、并且该服务器的主机名已经修改为ymh（主机名可根据实际情况自定义，只要后续证书信息填写时CN字段与主机名保持一致即可），如下：

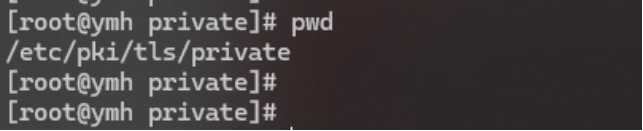

（2）在stratum 3这一层级的OpenEuler服务器上，进入目录/etc/pki/tls/private，此目录是红帽系Linux自签证书的存放目录，如果是debian系Linux，则进入/etc/ssl/private
（3）在stratum 3这一层级的OpenEuler服务器上的/etc/pki/tls/private目录下，执行以下命令：
#生成CA服务器密钥
openssl genrsa -des3 -out server.key 2048#通过密钥文件server.key生成CA证书请求，该命令执行后，会要求填写一些信息，注意CN字段和主机名一致即可
openssl req -new -key server.key -out server.csr#根据CA证书请求生成CA证书，有效期10年，该命令执行后，会要求填写一些信息，注意CN字段和主机名一致即可
openssl req -new -x509 -key server.key -out ca.crt -days 3650#根据CA证书生成服务器证书，该证书为crt格式，后续要导入到客户端中安装
openssl x509 -req -days 3650 -in server.csr -CA ca.crt -CAkey server.key -CAcreateserial -out server.crt#将CA密钥与服务器证书合并为pem，此步骤必须进行，是启用NTS协议必要的先决条件
cat server.key server.crt > server.pem

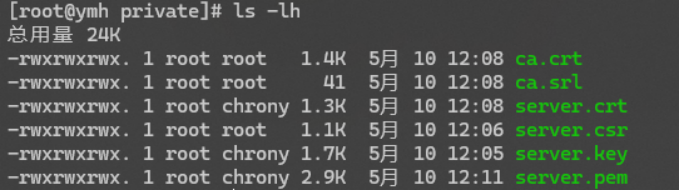

以上命令执行完成后，会在当前目录下生成6个文件，如下：

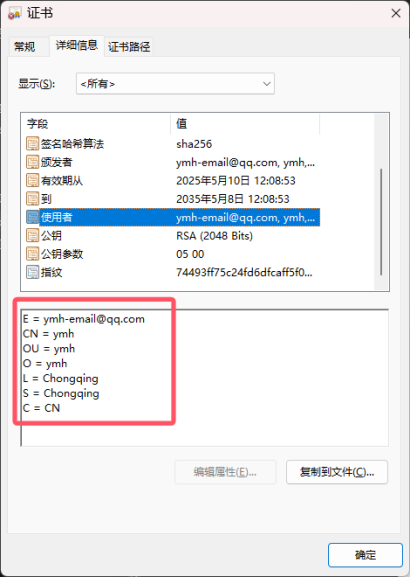

其中服务器证书server.crt信息如下：
（4）在stratum 3这一层级的OpenEuler服务器上的/etc/pki/tls/private目录下，输入以下命令，对server.crt、server.key、server.pem这三个证书相关文件进行赋权，如果权限不对，chrony会因为无权读取相应证书文件而认证失败（红帽官网文档建议使用644权限，本实验采用777权限）：
chown root:chrony server.key server.crt
chown root:chrony server.key server.crt
chown root:chrony server.pem
chmod 777 *
（5）在stratum 3这一层级的OpenEuler服务器上，通过命令“vim /etc/chrony.conf”修改chrony的配置文件，修改或添加以下字段，修改完成后保存退出：

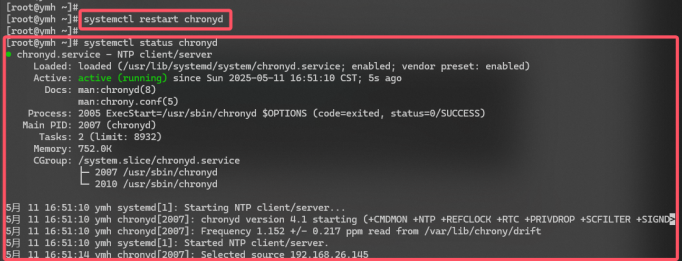

（6）在stratum 3这一层级的OpenEuler服务器上，通过命令“systemctl restart chronyd”重启chrony，重启完成后，通过命令“systemctl status chronyd”确认启用NTS协议后的chrony无报错，如下：

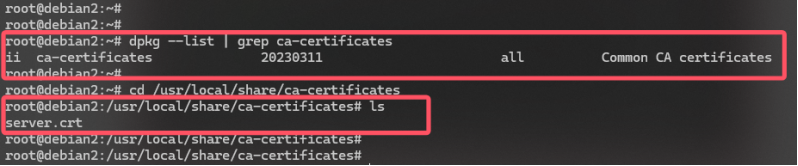

（7）确认debian客户端已经安装ca-certificates，如果没有安装，则通过apt包管理器进行安装，无误后，将stratum 3这一层级的OpenEuler服务器上的服务器证书server.crt传送到debian客户端的/usr/local/share/ca-certificates目录下：

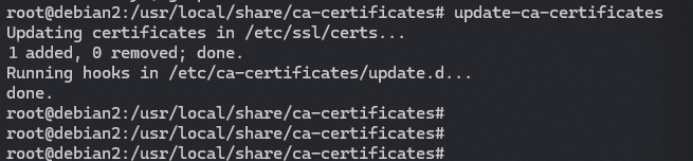

（8）在debian客户端上输入命令“update-ca-certificates”将server.crt证书安装到系统中，如下：

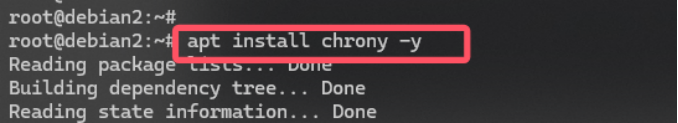

（9）在debian客户端上通过命令“apt install chrony -y”安装时间同步服务，如下：
（10）在debian客户端上通过命令“vim /etc/chrony/chrony.conf”修改chrony配置文件，如下：

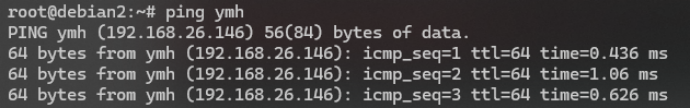

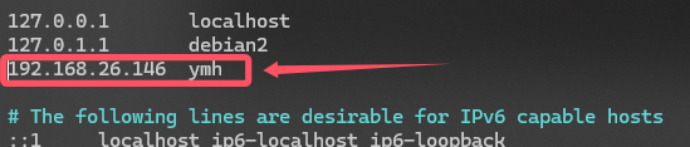

（11）输入命令“vim /etc/hosts”修改debian客户端的hosts文件，确保debian客户端可以解析stratum 3时间服务器的主机名，并验证，如下：

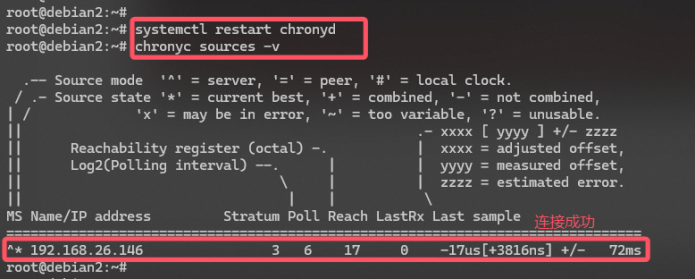

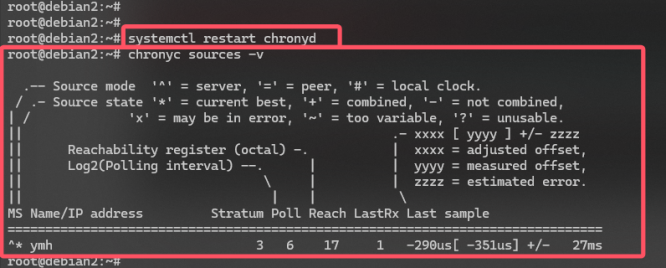

（12）在debian客户端上输入命令“systemctl restart chronyd”重启chrony服务，并通过“chronyc sources -v”命令验证与时间同步服务器的连接是否正常，如下：

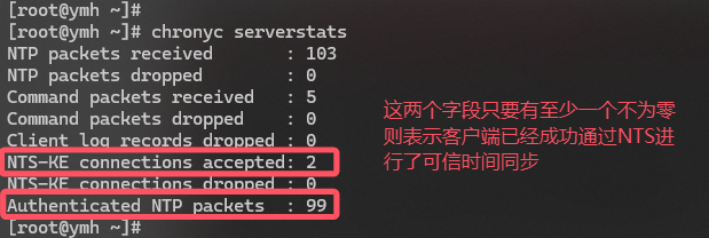

（13）验证：在stratum 3这一层级的OpenEuler服务器上，通过命令“chronyc serverstats”，查看客户端连接到本端状态，如果 NTS-KE connections accepted 和 Authenticated NTP packets 项至少带有一个非零值，这意味着至少有一个客户端能够连接到 NTS-KE 端口并发送经过身份验证的 NTP 请求，如下：
5、搭建过程中可能会遇到的报错
可信时间服务端或客户端配置完成，并重启chrony进程后，输入“systemctl status chronyd”可能会出现以下报错：
The certificate is NOT trusted.（由于本实验为自签证书，操作系统默认是不信任的，因此自签证书需要通过update-ca-certificates命令安装后才正常）；
The name in the certificate does not match the expected.（证书的CN字段内容与可信时间服务端的主机名不一致）
TLS: Error while reading file.（可信时间服务端证书相关文件权限不够）
6、参考来源
https://docs.redhat.com/zh-cn/documentation/red_hat_enterprise_linux/9/html/configuring_basic_system_settings/assembly_overview-of-network-time-security-in-chrony_configuring-time-synchronization#proc_enabling-nts-on-the-server_assembly_overview-of-network-time-security-in-chrony 《13.5. chrony 中的网络时间安全概述(NTS)》
https://cloud.tencent.com/developer/information/linux%20%E5%AE%89%E8%A3%85ca%E8%AF%81%E4%B9%A6 《linux 安装ca证书》
https://blog.csdn.net/weixin_44594317/article/details/145821748 《使用nginx在linux配置https详细步骤》
)
