在数字电路中0和1分别代表不同的电平，例如1：2V~3.3V，0：0V~0.8V。中间电平为无效状态，可能造成0或1状态识别错误。
而模拟信号是一种连续的信号，例如自然界中的色谱并不是单纯的红黑白等。
为什么数字部分DGND比较脏？
数字芯片MCU内部由一个个门电路组成，门电路不同的工作状态所消耗的电流也不一样，因此会有不同大小的电流流过DGND，造成di/dt一直变化，任何导体都会有感性，进而造成DGND平面电位波动，类似于海平面，也被称为地弹。
而模拟电路对这些地弹又非常敏感。
既然DGND比较脏，而AGND又很敏感，那么我们如何解决呢？
单点接地：单点接地本质上是利用电流单向流通，AGND与DGND无法形成回路，DGND处处电位相等，就是干净的。
如果有环路可能数字信号回流，造成污染模拟地。

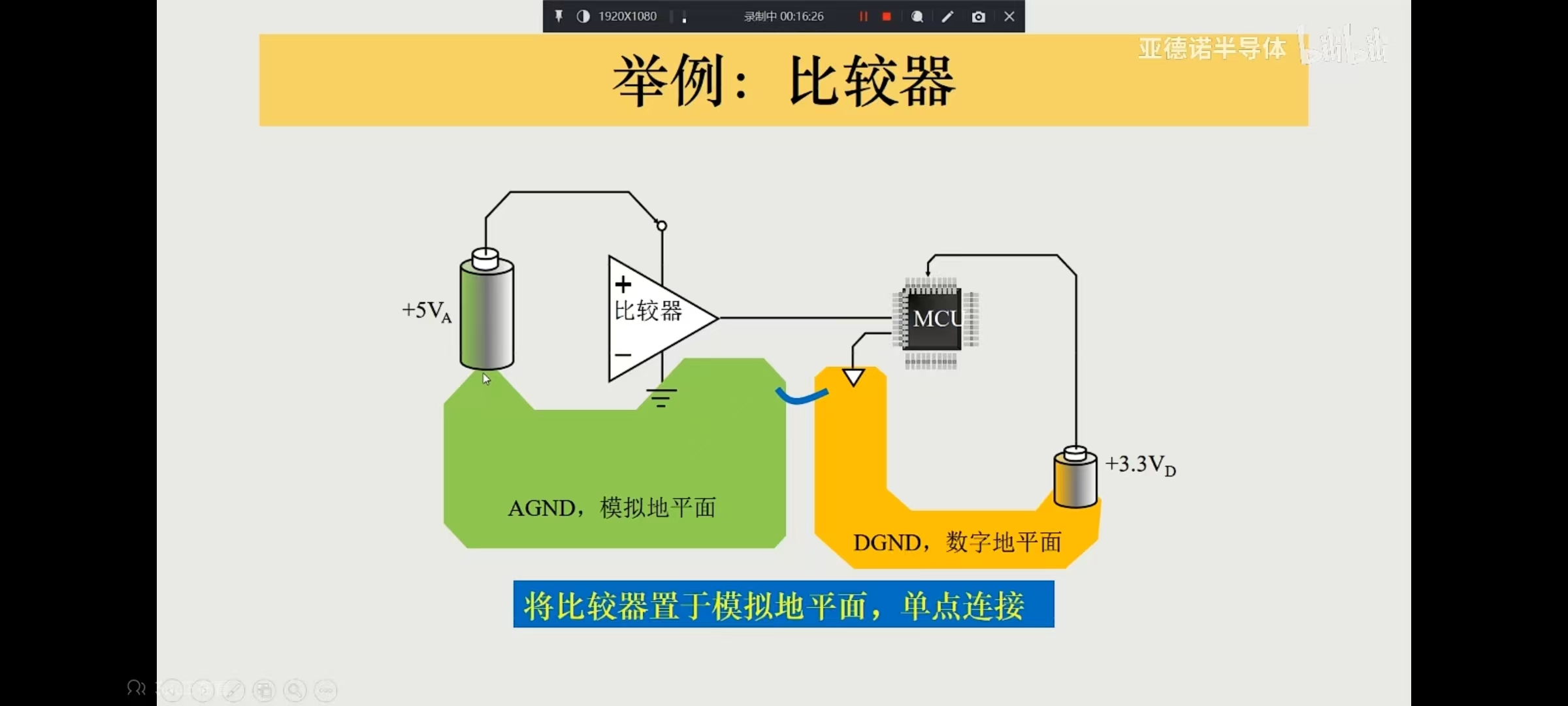

单点接地举例：
不良影响：
需要注意的是单点接地并不是一个万能的结局方案，如果将数字和模拟走线离得足够远（比如5倍线宽以上），也完全可以不分割地平面。
这只是对信号地的分割，不要分割功率地和地。
其次，单点接地可能造成EMC问题。
因此，具体使用方案还需要判断使用。
根据网友建议，另外一个解决方案：
视频链接：B站：【模拟课第二季】模拟地和数字地| 西安交大杨建国 模电问题与解答系列 #第八讲
