Linux平台MQTT测试抓包分析

Linux平台搭建MQTT测试环境-CSDN博客基于这里的测试代码抓包

sudo tcpdump -i any -w mqtt1.cap

上述源码中 tcp://localhost:1883

配置连接：

• Broker Address: localhost
• Port: 1883

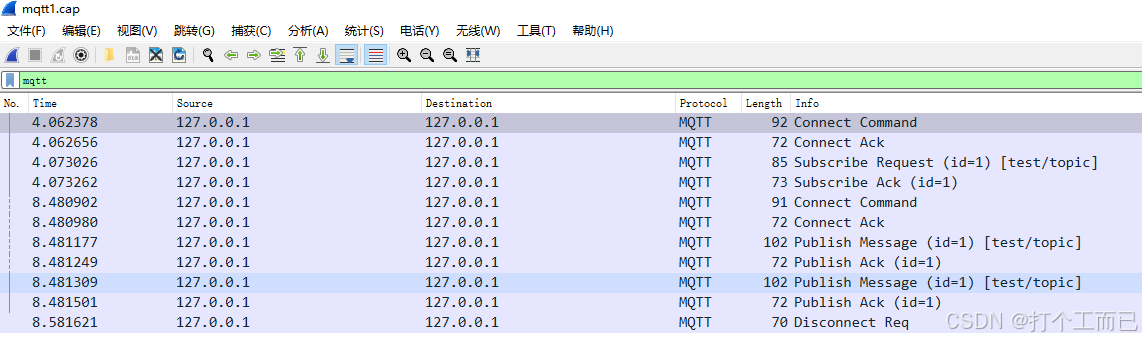

整体通信流程

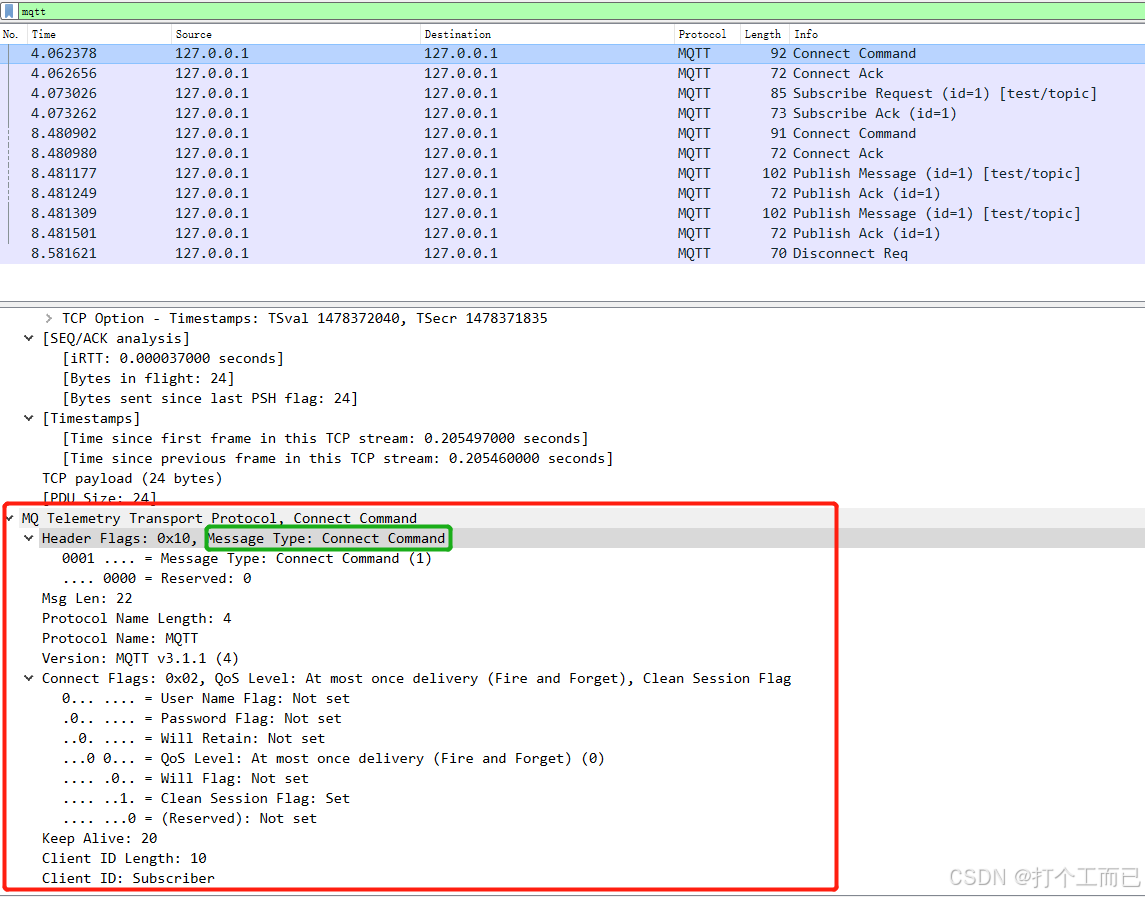

1. Subscriber和Broker（代理服务器）建立连接

• 客户端向Broker发送‌CONNECT报文‌，包含：

  • ‌Client ID‌：唯一标识客户端的ID（若为clean session=true，Broker不保存会话状态）。
  • ‌认证信息‌：如用户名、密码（可选）。
  • ‌遗嘱消息（Last Will）‌：客户端异常断开时，Broker自动发布的预设消息。
  • ‌心跳间隔（Keep Alive）‌：客户端定期发送心跳包维持连接。

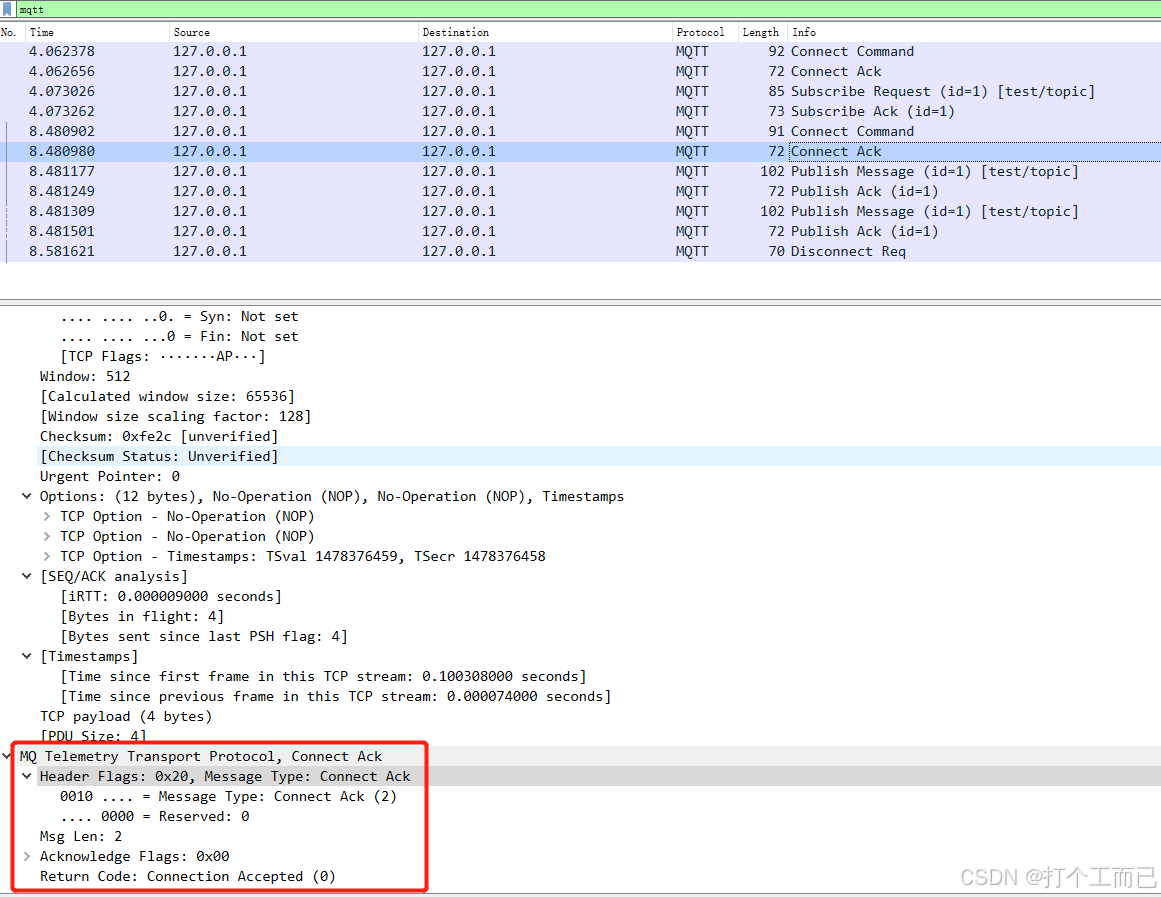

• ‌Broker → 客户端‌

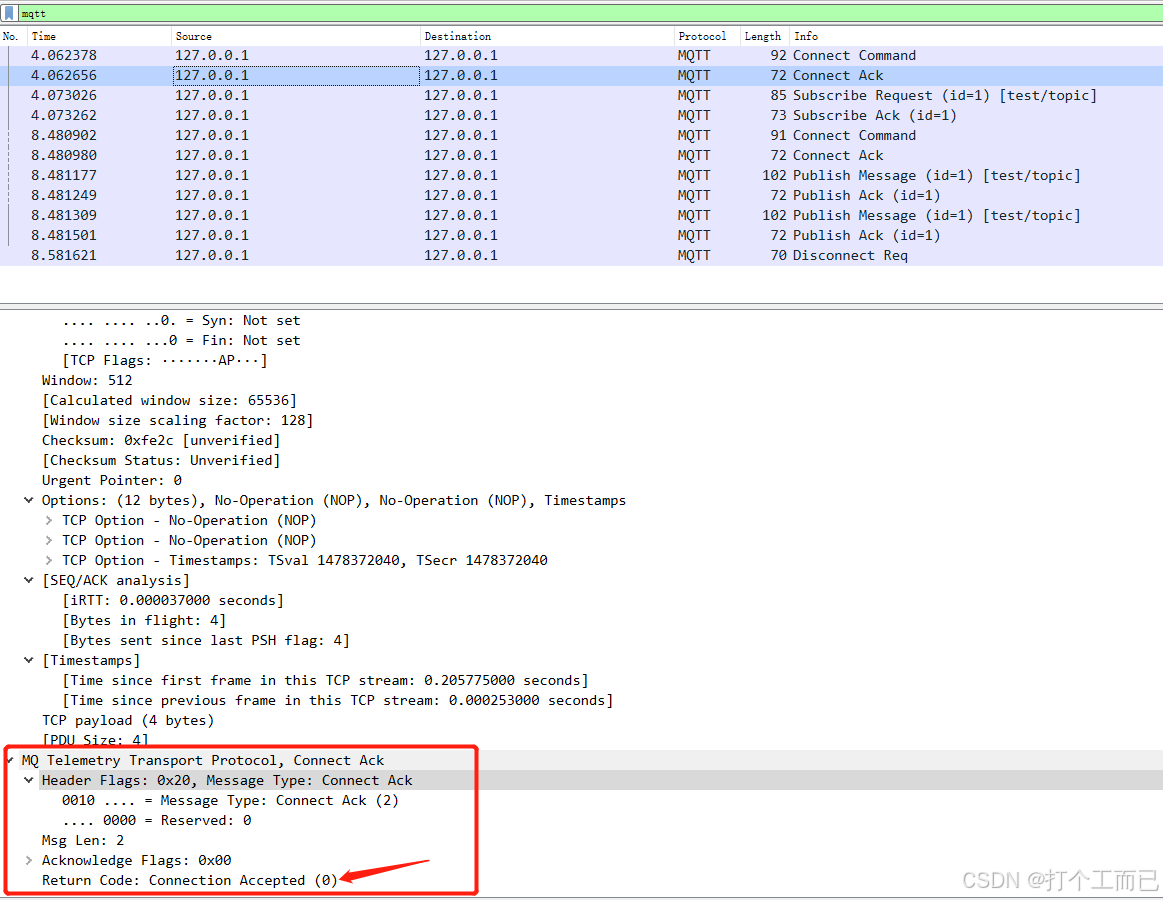

  Broker返回‌CONNACK报文‌，确认连接成功或失败（包含状态码）。

2. 订阅主题（Subscriber）‌

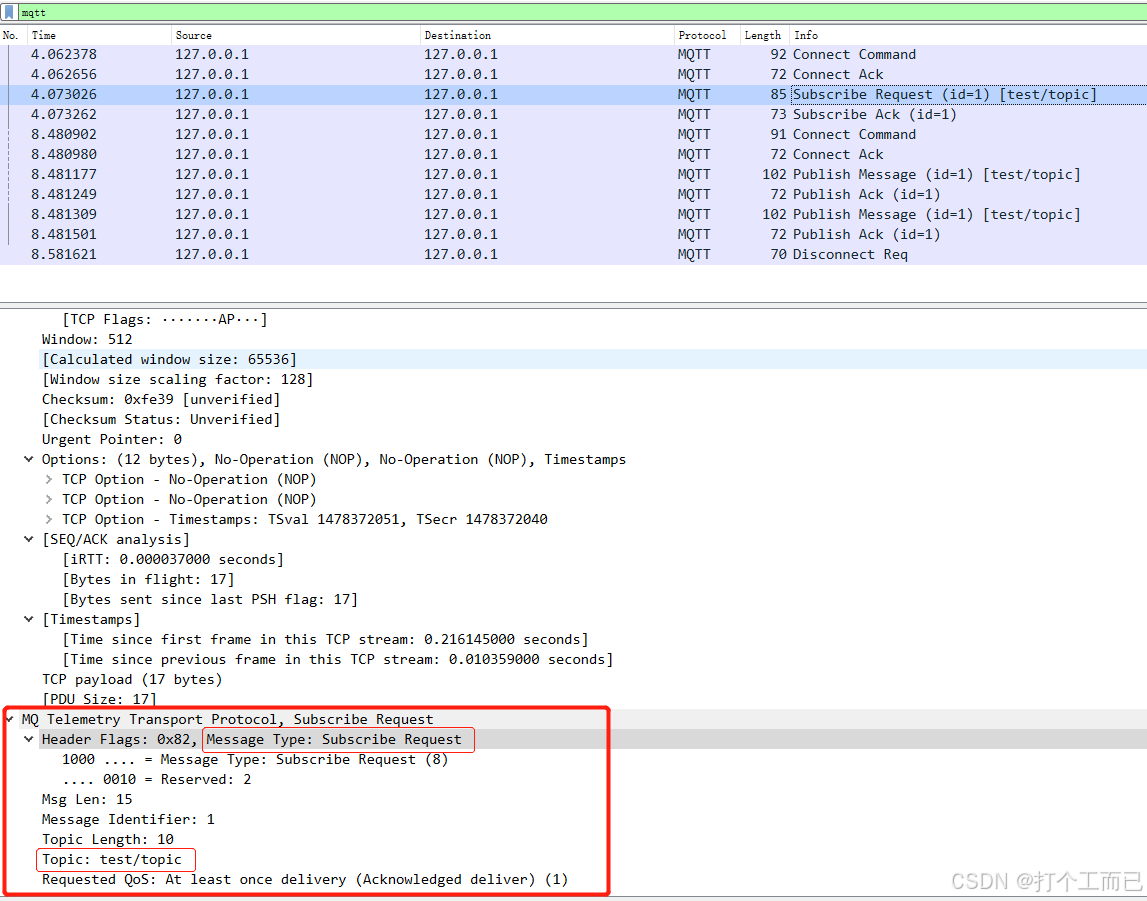

• ‌Subscriber → Broker‌
  订阅者发送‌SUBSCRIBE报文‌，指定要订阅的‌主题（Topic）‌（支持通配符+和#，如sensor/+/temperature）。

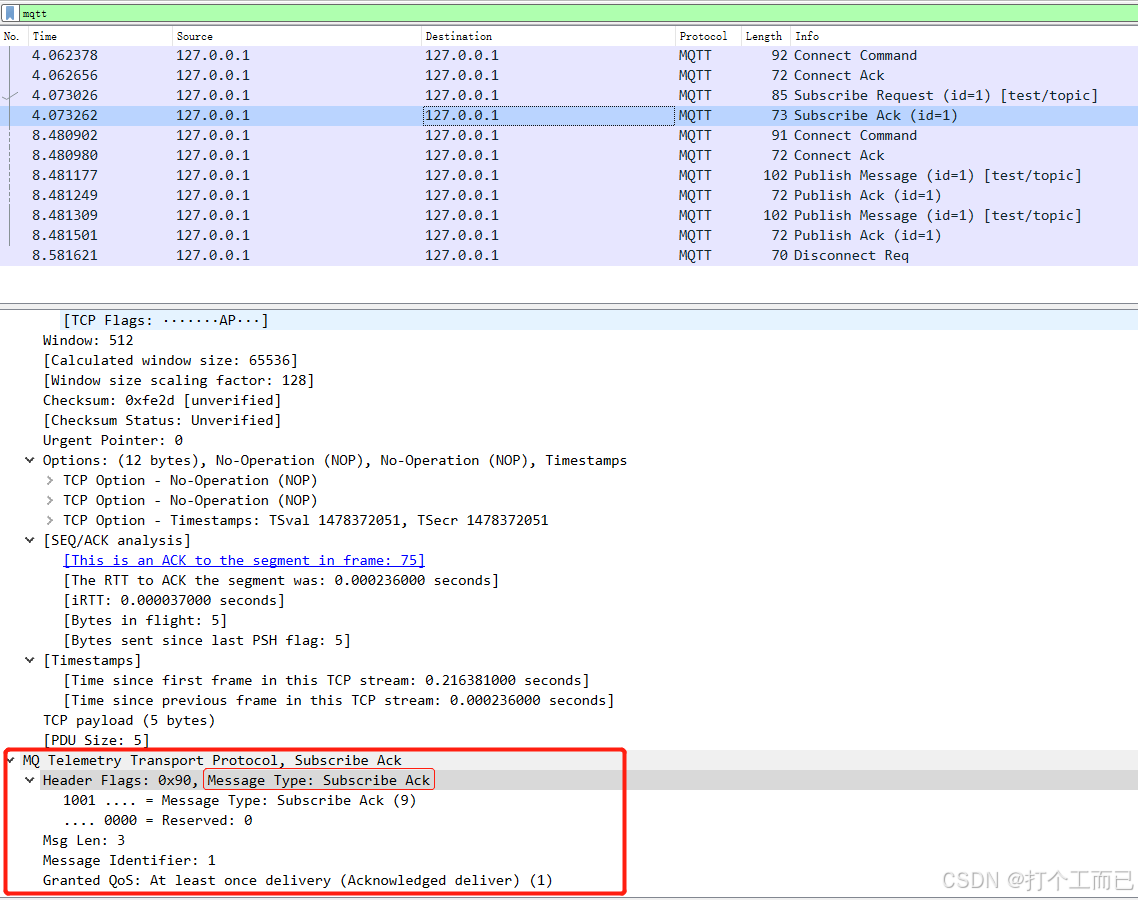

• ‌Broker → Subscriber‌
  Broker返回‌SUBACK报文‌，确认订阅成功及QoS等级。

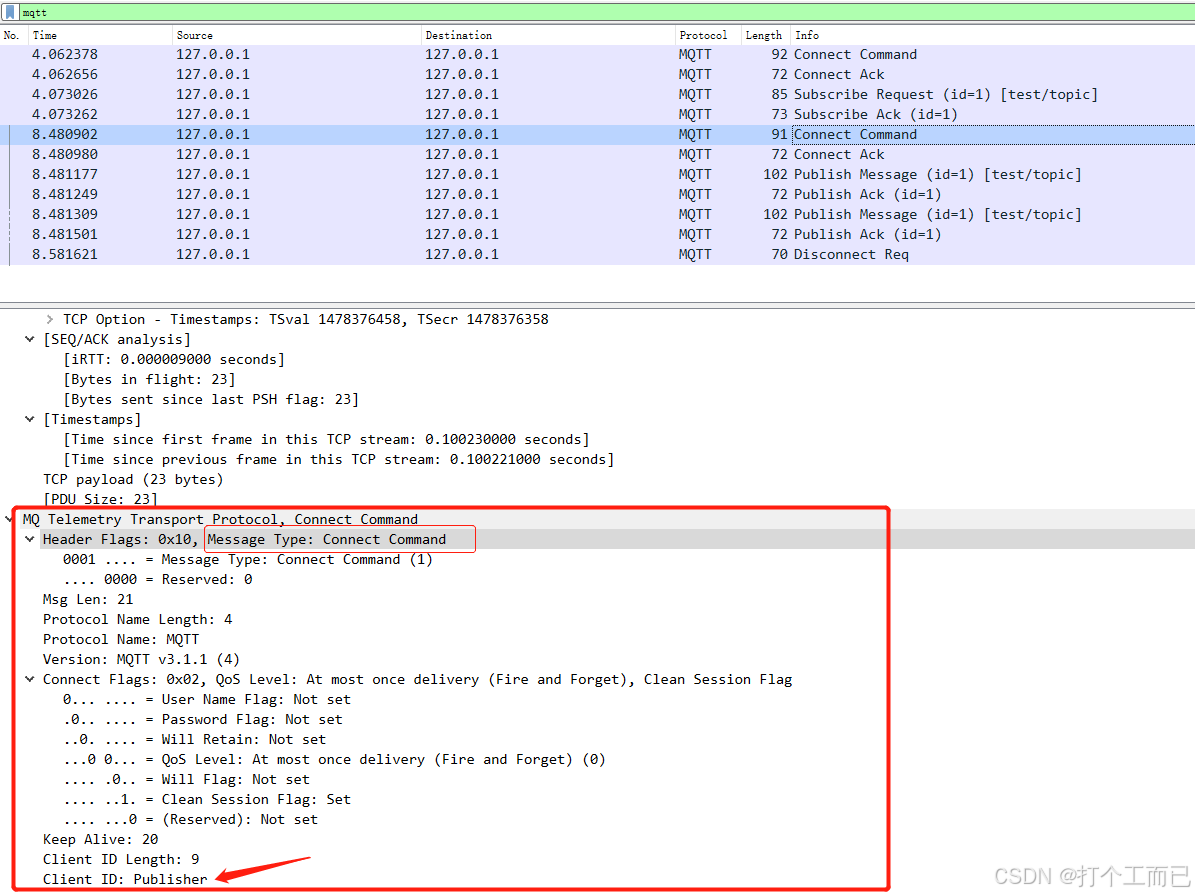

 3. Publisher和Broker（代理服务器）建立连接

4. 发布消息（Publisher）‌

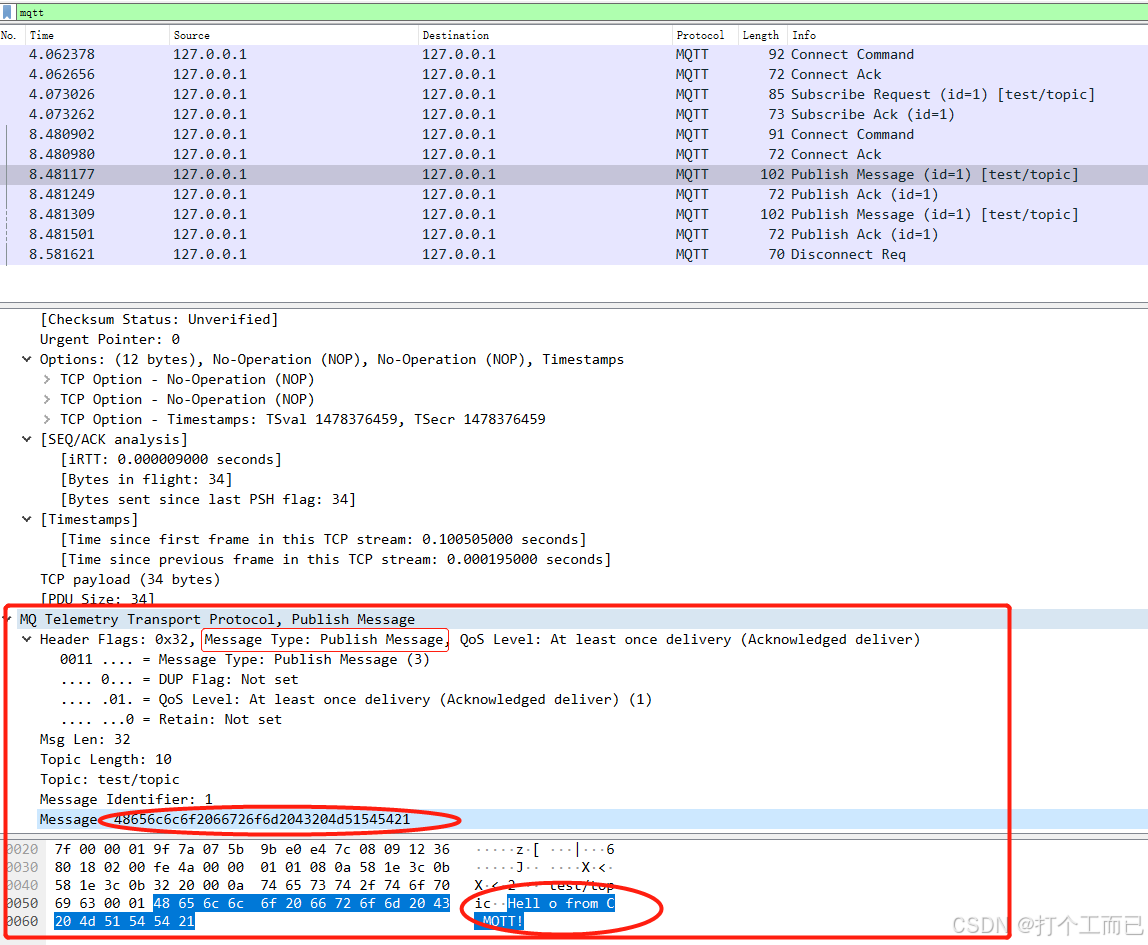

• ‌Publisher → Broker‌

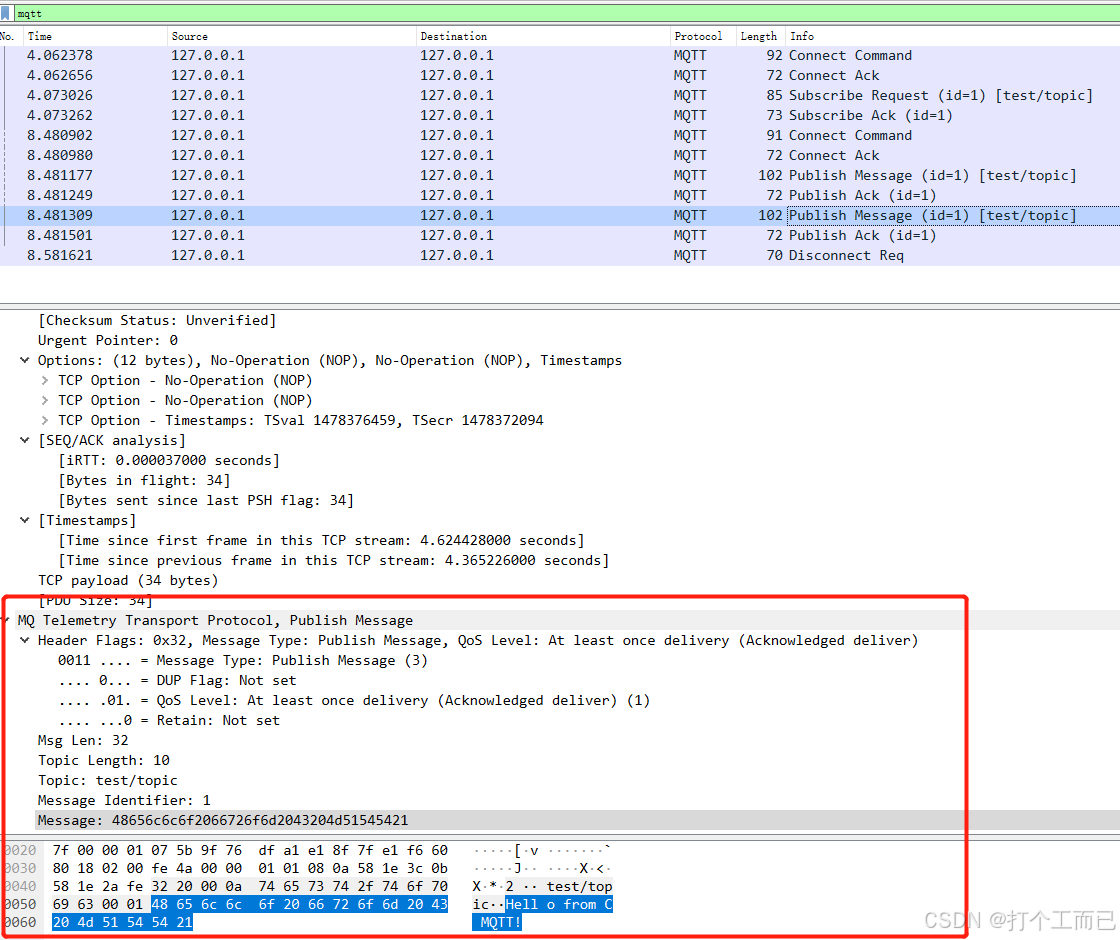

  发布者发送‌PUBLISH报文‌，包含：

  • ‌Topic‌：消息的主题（如sensor/room1/temperature）。
  • ‌Payload‌：消息内容（二进制或文本）。
  • ‌QoS等级‌：服务质量级别（0、1、2）。
    • ‌QoS 0‌：最多一次（可能丢包）。
    • ‌QoS 2‌：精确一次（需两次握手）。
    • ‌QoS 1‌：至少一次（需确认）。

  • ‌Broker → Subscriber‌
    Broker根据主题匹配规则，将消息转发给所有订阅该主题的客户端。

 5. 消息确认（QoS 1/2）

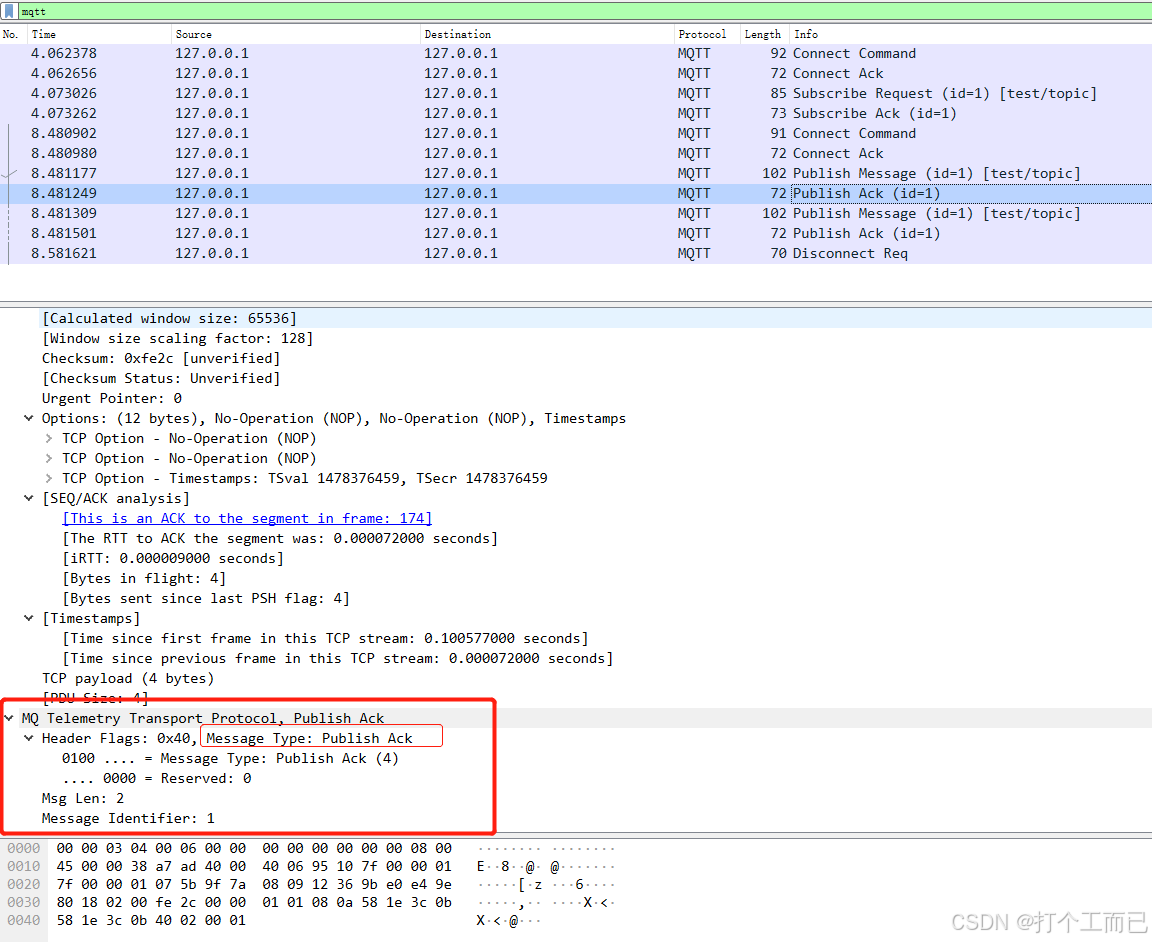

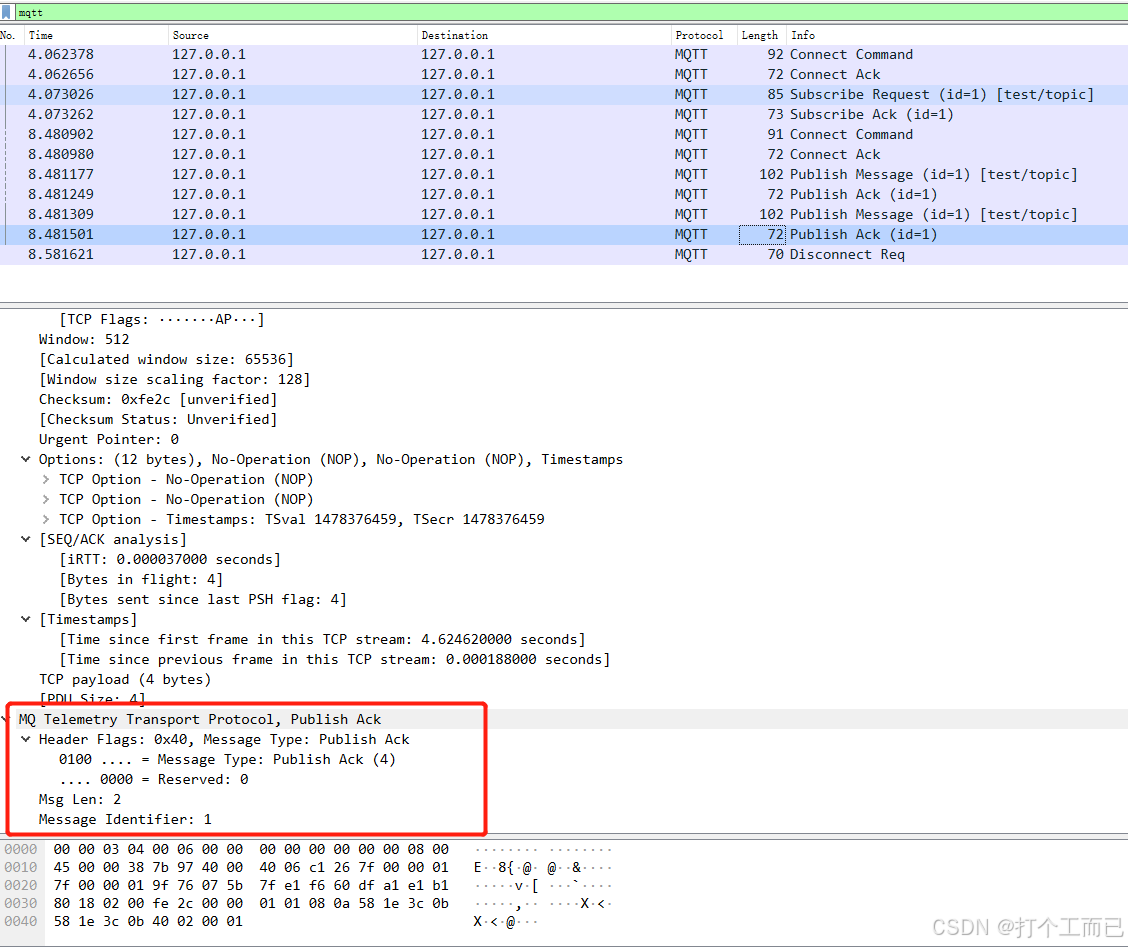

• ‌QoS 1‌：接收方返回‌PUBACK报文‌确认收到。
• ‌QoS 2‌：发送方和接收方通过‌PUBREC/PUBREL/PUBCOMP报文‌完成两次握手，确保消息不重复。

6. 取消订阅‌

• ‌Subscriber → Broker‌
  发送‌UNSUBSCRIBE报文‌，移除对特定主题的订阅。

• ‌Broker → Subscriber‌
  返回‌UNSUBACK报文‌确认。
