Cadence学习笔记之---PCB工程创建、类与子类、颜色管理器介绍

目录

01 | 引 言

02 | 环境描述

03 | PCB工程创建

04 | 类与子类

05 | 颜色管理器

06 | 总 结

---

01 | 引 言

假期已到尾声，收拾一下心情准备开始工作和学习！

在上一篇文章中讲述了：如何在原理图工程中给元件添加封装、并生成PCB网表以及BOM物料清单；

本篇文章主要讲述如何创建PCB工程、什么是Cadence PCB工程中的类与子类，以及Cadence颜色管理器的使用。

上一期参考文章：

《Cadence学习笔记之---网表、BOM清单生成》；

---

02 | 环境描述

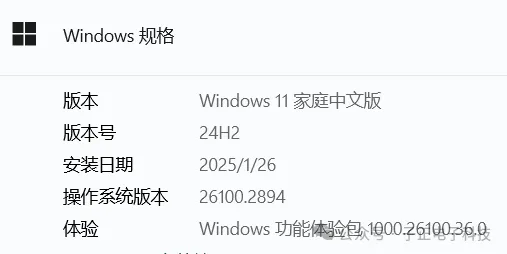

操作系统：Win 11；

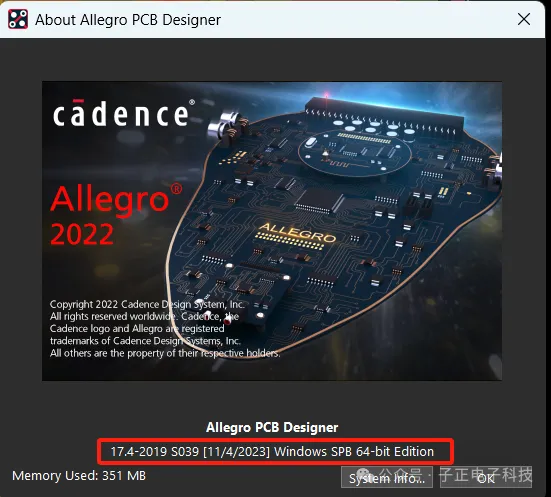

软件版本：Allegro Cadence 17.4 (备注：已打补丁)；

软件配置：默认设置； (备注：无安装任何插件)；

---

03 | PCB工程创建

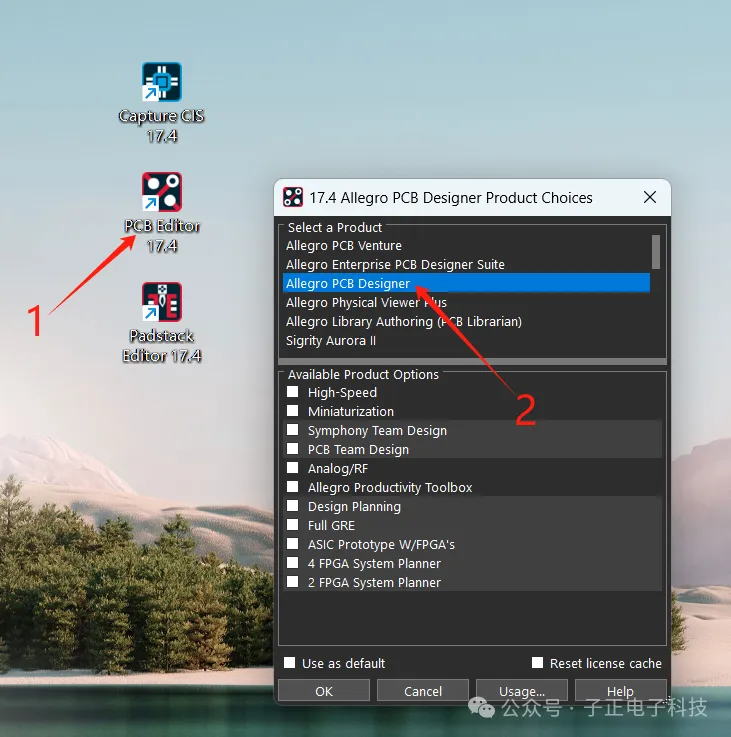

首先，认识一下PCB设计软件；

<1>、PCB设计工具集；(这个工具集里包含PCB设计相关的全部软件工具)

<2>、选择Allegro PCB Designer工具并点击OK；(这个工具主用于PCB设计，在之前我们做热风焊盘时用的也是这个工具，所以它也可以用于制作一些不规则焊盘)

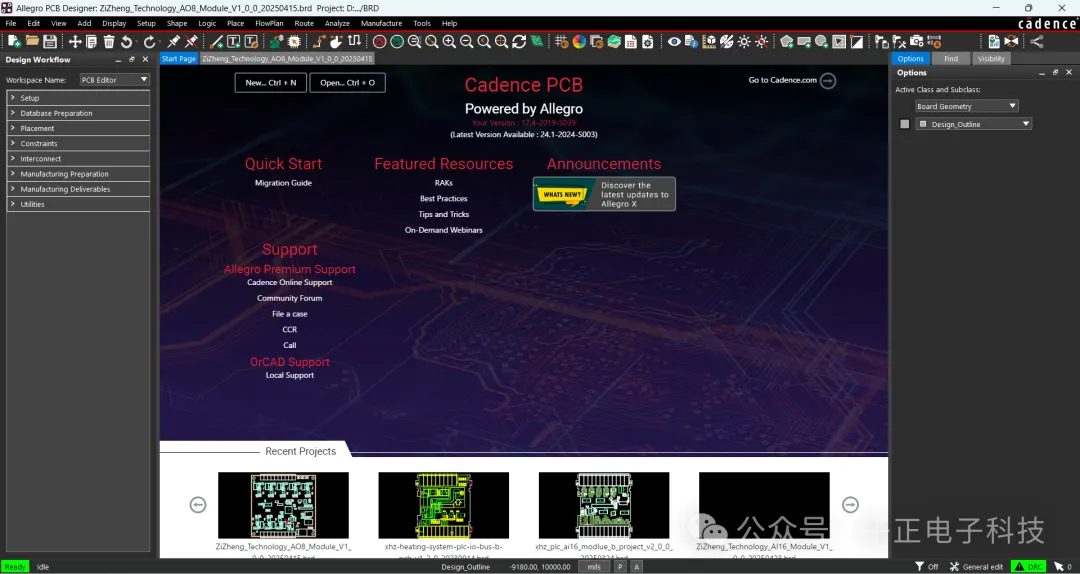

Allegro PCB Designer工具打开后的界面；

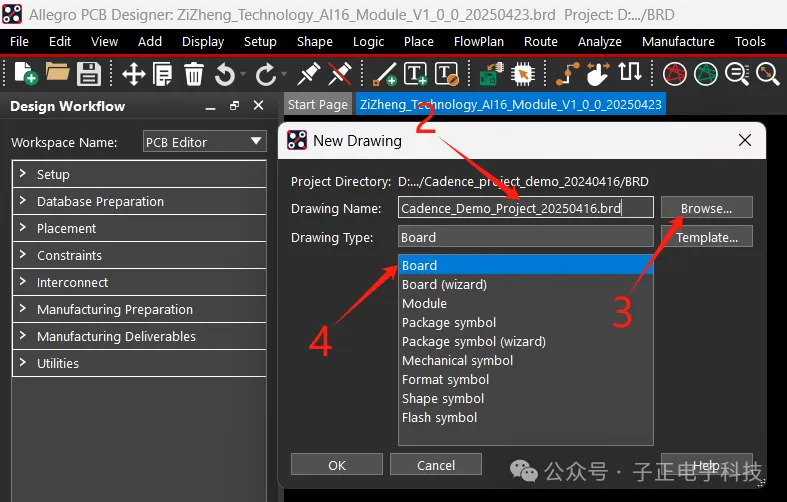

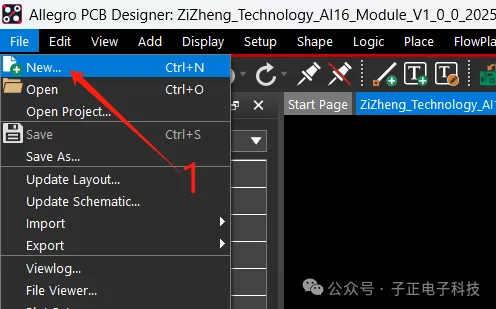

<1>、选择New 新建文件；

<2>、设置PCB工程名称；(建议取名与原理图工程一样，最好加上版本后缀，便于统一原理图工程与PCB工程，也便于后期的升级)

<3>、设置工程存储路径；

<4>、选择Board类型，即PCB；

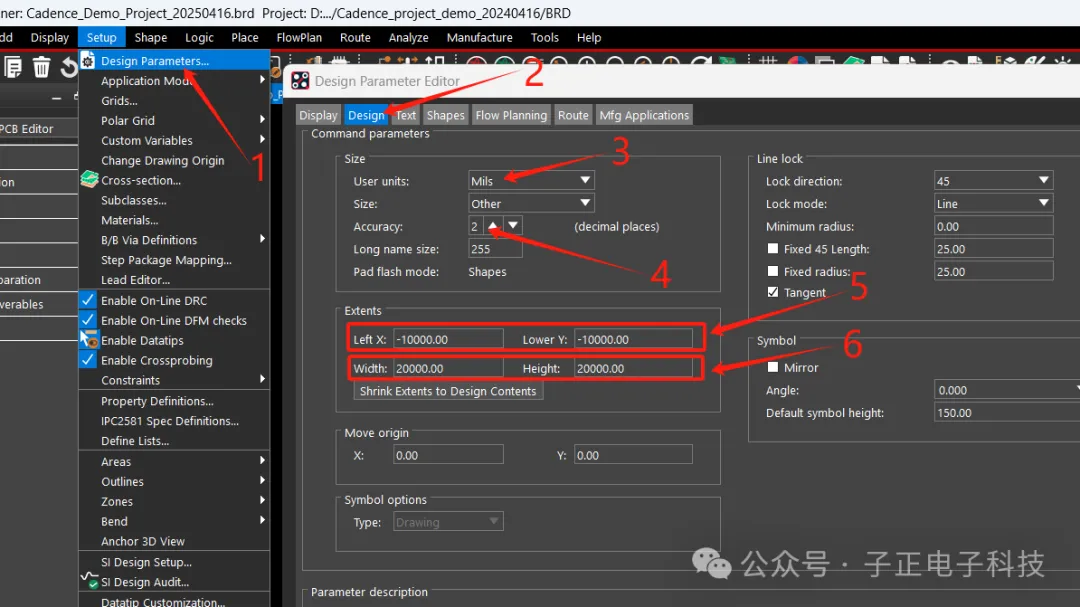

<1>、打开Setup 设置项，选择Design Parameter 设计参数设置；

<2>、切换到Design 设计项；

<3>、选择单位，mils 或 mm；(一般都是使用mils，也可根据自己的偏好选择)

<4>、设置精度，即小数点后保留几位小数；(一般保留两位即可)

<5>、设置设计窗口左下角的坐标；(一般来说，设置为整个设计范围的一半即可，比如设计范围是20000x20000mil的矩形，那么左下角的坐标就是(-10000,-10000)，这样原点坐标正好位于中心)

<6>、设置设计范围大小；(大小要设置合理，如果设置的过小，放不下PCB，太大缩放效率低)

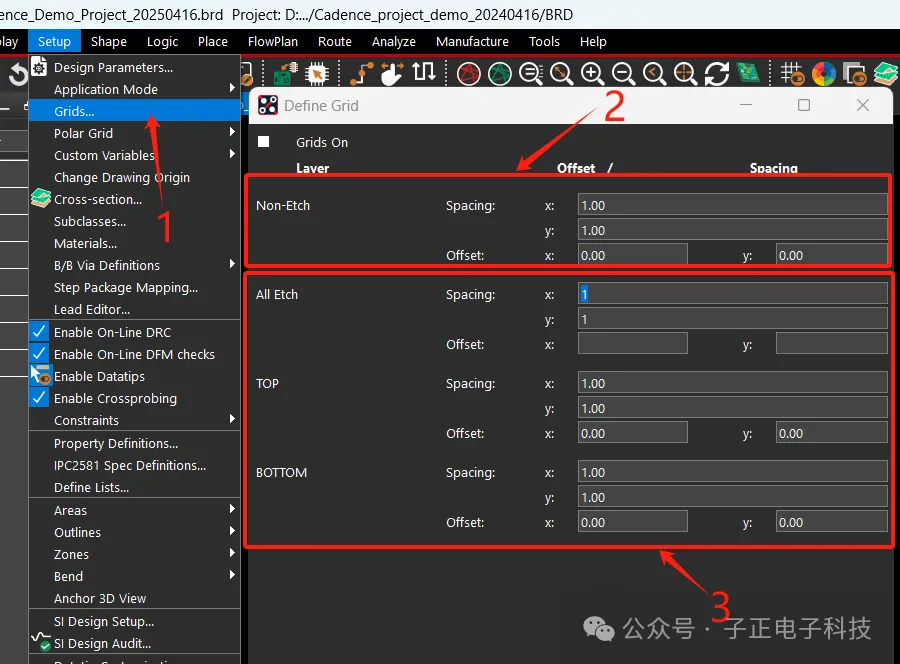

<1>、打开Setup 设置项，选择Grids 格栅设置；

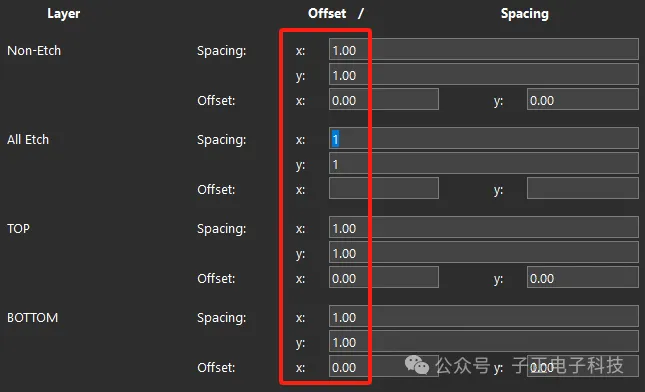

<2>、设置非电气层的格栅大小，单位是mil，即一格为1mil；如果单位是mm，那么一格就是1mm；(与电气层设置一致即可)

<3>、设置电气层的格栅大小，单位是mil；即一格为1mil；如果单位是mm，那么一格就是1mm；(可以单独设置每层的格栅大小，也可以在All Etch项中设置，设置后各层格栅就会批量修改成统一值)

之所以要把格栅单独拿出来讲，主要是隔栅在我们设计PCB时非常好用，布局、布线的调整也离不开它，否则就需要使用Cadence的坐标命令行来设置。

建议格栅大小统一修改为1mil，保持不变；因为线宽都是按照mil整数设置，也利于器件放置；经常变换格栅的大小，后果就是各器件很难放置到统一水平或垂直位置。

---

04 | 类与子类

Cadence PCB设计软件中具有一个极为重要的概念：类与子类；(听起来很像C++，概念确实也很像，但并不复杂)

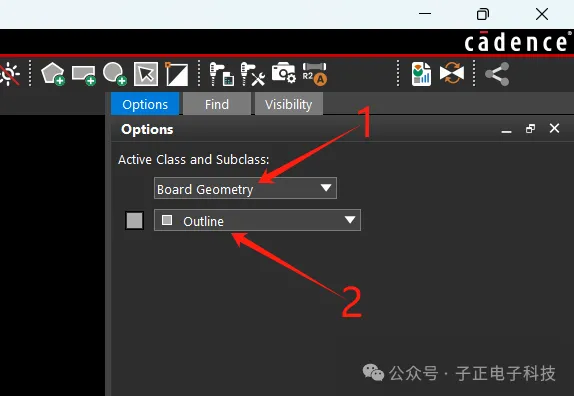

在PCB工程界面的右上角，类与子类就在Option 选项中；

<1>、类；(包括板级类、封装类、电气类等等)

<2>、子类；(指类下的各子类，比如电气类，会包含各个电气层子类)

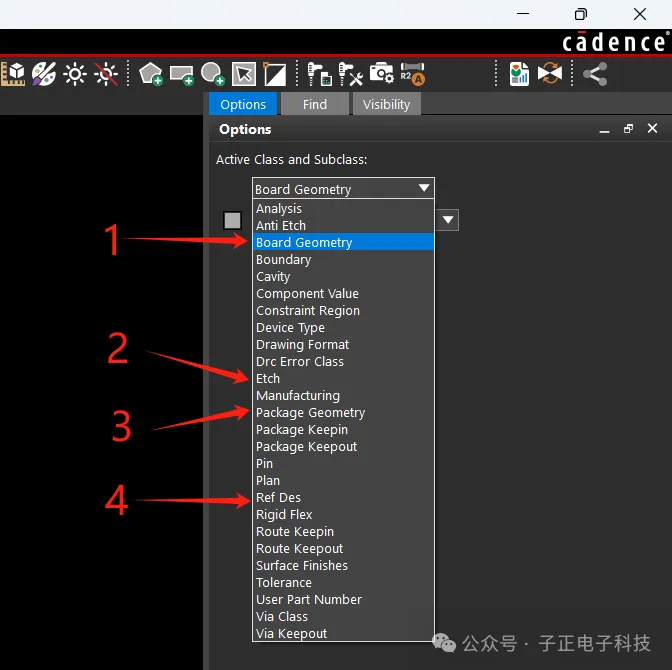

这里介绍几个用的最频繁的几个大类；

<1>、板级类；(主要包含板框、板上丝印)

<2>、电气类；(主要包含各个电气层)

<3>、封装类；(主要包括封装的实体范围、元件丝印等)

<4>、引用标号类；(主要包括装配层标号丝印、元件标号丝印)

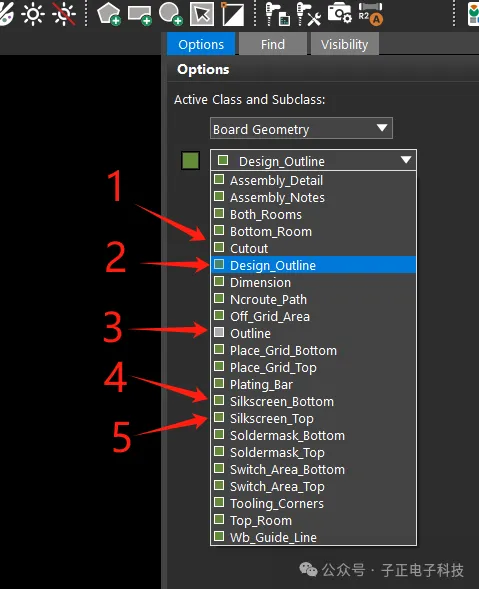

板级类下的重要子类说明：

<1>、用于定义PCB上机械孔或机械槽；

<2>、用于定义PCB板框；

<3>、在Cadence 17.2版本中用于定义PCB板框；(17.4版本也可以，但是在生成gerber文件时会弹窗)

<4>、用于定义PCB底层丝印；

<5>、用于定义PCB顶窗丝印；

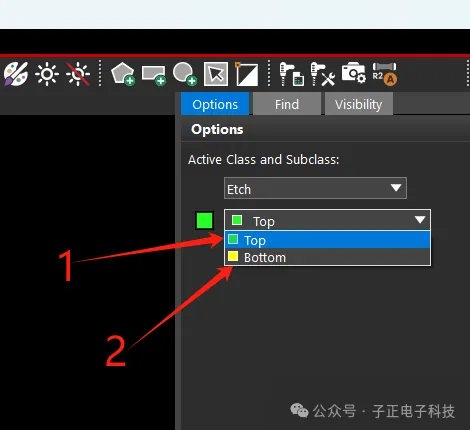

电气类下的重要子类说明：

<1>、顶层电气层；

<2>、底层电气层；(这里叠层只设置了两层，如果叠层设置了四层，那么就会出现其它两层的可选项)

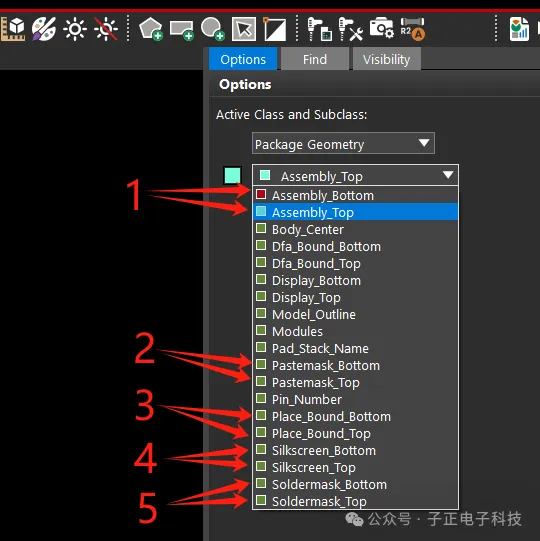

封装类下的重要子类说明：

<1>、装配底层、顶层；

<2>、此项用于开钢网，通常比焊盘略小；

<3>、实体底层、顶层范围；

<4>、底层、顶层丝印；

<5>、底层、顶层阻焊；

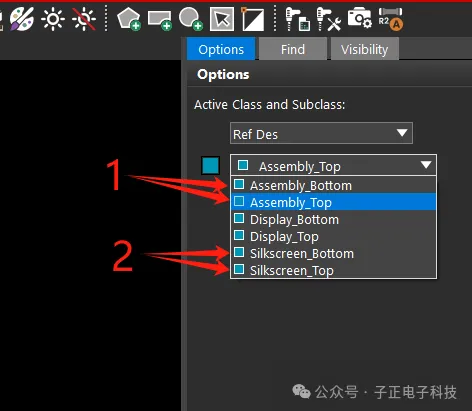

引用标号类下的重要子类说明：

<1>、底层或顶层装配元件标号；

<2>、底层或顶层元件标号；(也是我们常说的丝印，如R1等)

· 那讲了这么多，这些类与子类有什么作用呢？

以我已经做完的项目为例说明；

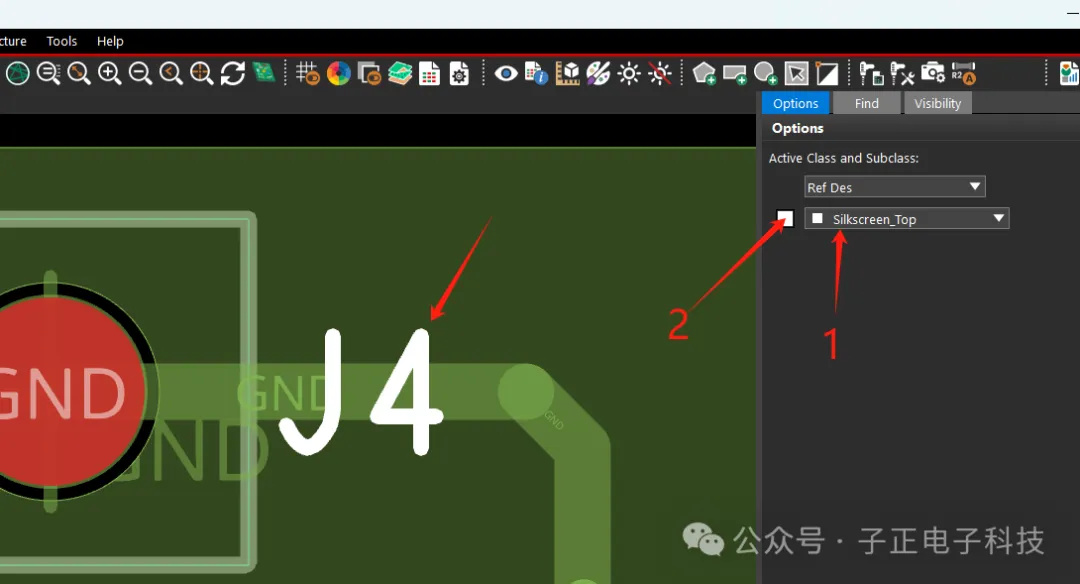

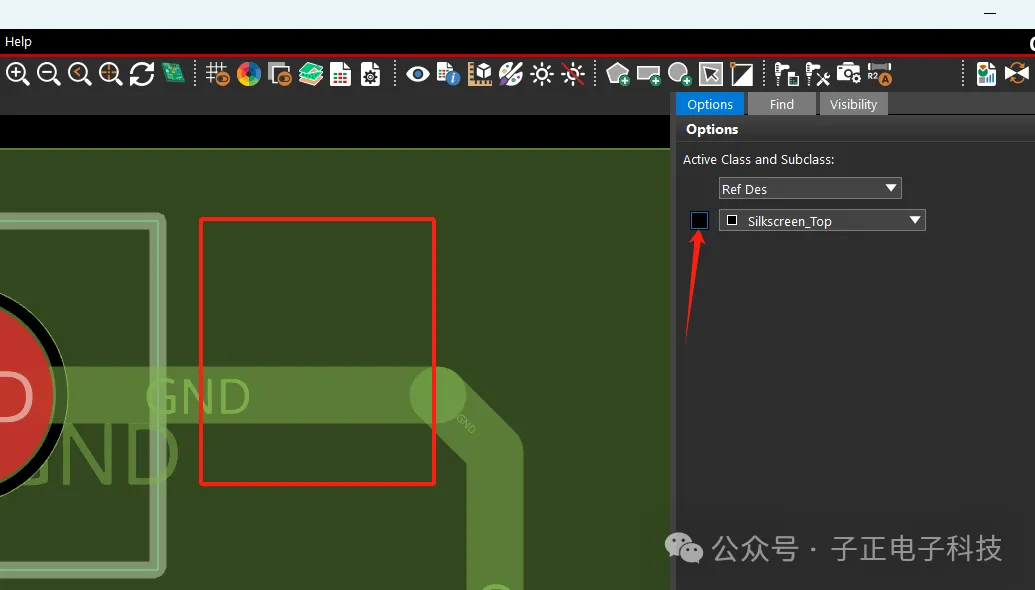

<1>、当选择确定的类及子类之后，创建于该类下的元素就会高亮显示，如这里的J4；

<2>、这里的白色标志其实是可选栏，白色代表这个类下创建的元素颜色都是白色，如果不勾选，那么就不会对这个类下的元素进行显示；

当不勾选子类，那么这个类下的元素就不会显示；这里引入一个重要的概念：Cadence PCB下所有的元件、元素都应创建在相应的类别下！比如：标号丝印必须创建在丝印类下才有效。

当然，这个功能在布线时也十分便捷，显示的元素太多，影响了我们的视线，那么就可以不勾选，不进行显示，等到需要编辑什么元素，再开启相关的类进行显示。

---

05 | 颜色管理器

Cadence的颜色管理器是比较吸引我的一个特点，当然它也十分有用。

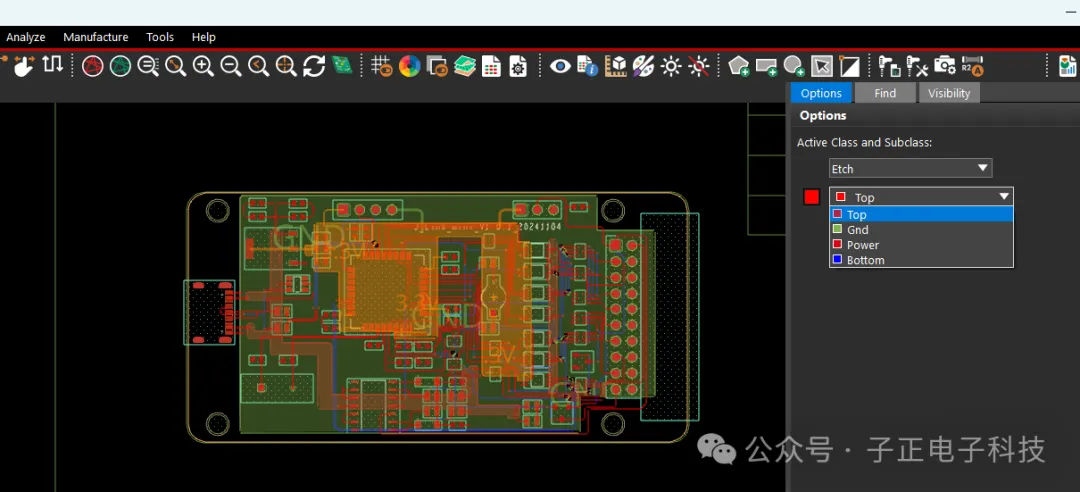

比如在我的PCB工程中，我习惯将顶层设置为红色，电源层设置为橙色，地层设置为绿色，底层设置为蓝色；Cadence的颜色管理器支持将某单个网络标记成自定义的颜色。

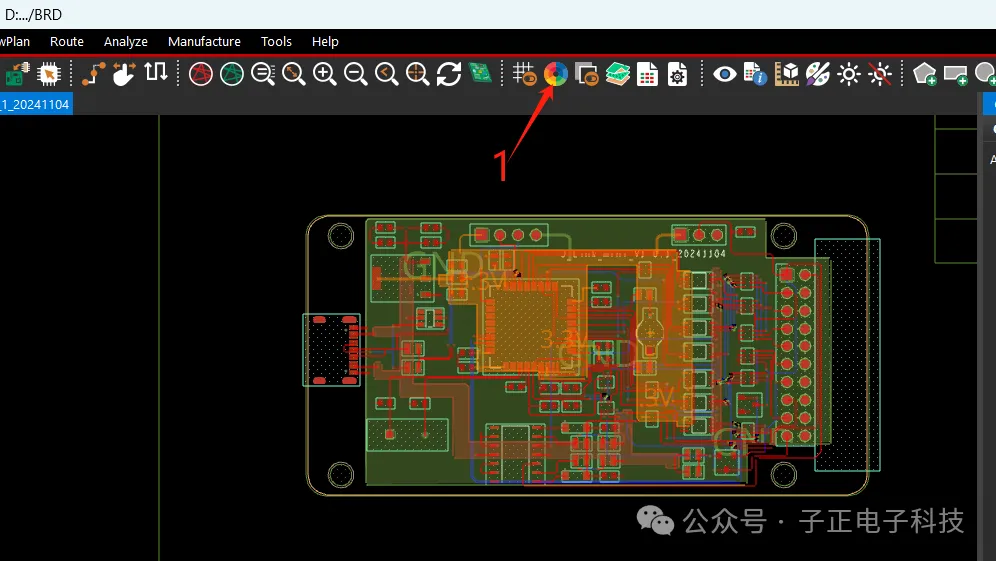

<1>、快捷打开颜色管理器；

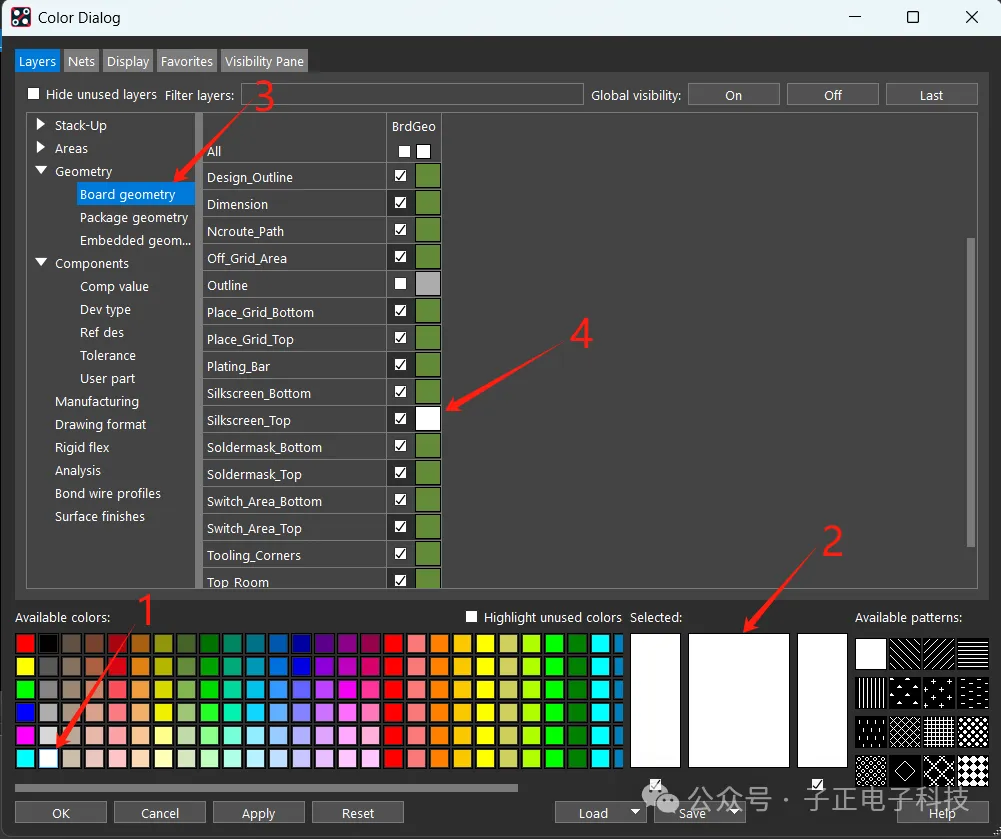

<1>、选定目标颜色；

<2>、此处表示当前选定的颜色；

<3>、选择元素所在的类；

<4>、点击响应子类的颜色框，该子类的颜色就已经修改好了，在子类下的所有元素也会跟着修改成选定的颜色；

颜色管理器使用方法非常简单，但是非常实用，可以根据个人偏好进行颜色管理。

---

06 | 总 结

至此，PCB工程的创建、类与子类，以及颜色管理器的使用就讲述完毕了；

自本篇文章开始，正式进入PCB设计阶段，按照PCB设计流程讲述各重要环节及操作步骤。
