Istio 流量治理核心原理：从 Envoy 控制到全链路流量管理

#作者：邓伟

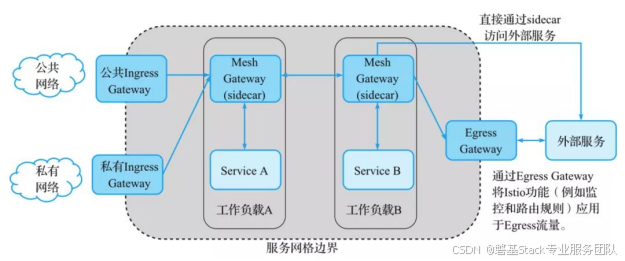

一、Istio 与 Envoy 的共生架构：服务网格的控制面与数据面

1. 分层架构设计

• 控制面（Istio）核心组件 Pilot 负责将 Kubernetes CRD（如 VirtualService、DestinationRule）转换为 xDS 协议配置，通过 gRPC 接口推送给数据面 Envoy 代理。

• 数据面（Envoy）作为 Sidecar 代理部署在每个服务实例旁，实现 L4-L7 流量代理，接收 Pilot 的动态配置并执行具体流量治理策略。

2. xDS 协议核心作用

xDS（x Discovery Service）是 Envoy 的动态服务发现协议，包含 5 大资源类型：

协议	功能描述	Istio 对应 CRD / 功能
LDS	监听器发现（Listener Discovery）	入口流量监听配置（如网关规则）
RDS	路由发现（Route Discovery）	VirtualService 路由规则
CDS	集群发现（Cluster Discovery）	ServiceEntry 服务注册
EDS	端点发现（Endpoint Discovery）	Pod 实例端点动态更新
SDS	密钥发现（Secret Discovery）	双向 TLS 认证密钥管理

二、控制面核心：Pilot 如何将策略转换为 Envoy 配置

1. 配置处理流水线

graph TDA[Kubernetes CRD] --> B[Galley配置校验]B --> C[Pilot配置转换]C --> D[xDS资源生成]D --> E[gRPC流推送至Envoy]

• CRD 解析Pilot 通过 APIServer 监听 VirtualService、DestinationRule 等资源，例如：

# VirtualService定义HTTP路由规则apiVersion: networking.istio.io/v1alpha3kind: VirtualService
spec:hosts: ["reviews"]http:- route:- destination:host: reviewssubset: v1weight: 90- destination:host: reviewssubset: v2weight: 10

• xDS 映射关系VirtualService 的路由规则会被转换为 Envoy 的RouteConfiguration，其中：

  • hosts对应 Envoy 的virtual_hosts
  • weight对应route_weight负载均衡配置

2. 服务发现增强

Pilot 扩展 Kubernetes 服务发现，支持：

• 多集群服务发现：通过 ServiceEntry 将外部服务纳入网格

• 版本化子集管理：DestinationRule 定义的subsets对应 Envoy 的负载均衡集群（Cluster）

# DestinationRule定义服务子集apiVersion: networking.istio.io/v1alpha3kind: DestinationRule
spec:host: reviewssubsets:- name: v1labels:version: v1- name: v2labels:version: v2

三、数据面执行：Envoy 如何实现流量治理策略

1. 四大核心处理阶段

（1）入站流量处理

•TLS 终止：通过ServerNameIndication识别服务，加载 SDS 动态获取的证书

•请求路由：根据 RDS 获取的路由规则，执行路径匹配（如/v1/orders路由到特定子集）

（2）出站流量处理

•服务解析：通过 EDS 获取目标服务的端点列表（如 Pod IP + 端口）

•负载均衡：实现 DestinationRule 定义的负载策略（如轮询、最小连接数、区域亲和性）

（3）策略执行

•熔断控制：根据 CircuitBreaker 配置，生成 Envoy 的ClusterCircuitBreakers
•速率限制：通过 HTTP_FILTER 调用 Istio 的 Ratelimit 服务，实现全局限流

（4）可观测性

•指标收集：生成 Istio 要求的stats指标（如请求延迟、成功率）

•链路追踪：注入 B3 Headers 实现分布式追踪（兼容 Jaeger/Zipkin）

2. 关键 Enovy Filter 链

Istio 通过自定义 Filter 扩展 Envoy 功能：

// Envoy Filter配置示例（修改请求头）
apiVersion: networking.istio.io/v1alpha3kind: EnvoyFilter
spec:workloadSelector:labels:app: productpageconfigPatches:- applyTo: HTTP_FILTERmatch:context: SIDECAR_OUTBOUNDlistener:filterChain:filter:name: "envoy.filters.network.http_connection_manager"patch:operation: INSERT_BEFOREvalue:name: "istio.stats"typed_config:"@type": type.googleapis.com/udpa.type.v1.TypedStructtype_url: type.googleapis.com/istio.xds.stats.StatsFilterConfig

四、流量治理核心功能实现解析

1. 智能路由

（1）权重路由

通过 VirtualService 的weight配置实现百分比流量分配，Pilot 转换为 Envoy 的route_weight：

// Envoy生成的路由配置片段
"route_config": {"virtual_hosts": [{"name": "reviews","routes": [{"match": {"prefix": "/"},"route": {"cluster": "reviews","weighted_clusters": {"clusters": [{"name": "reviews-v1", "weight": 90},{"name": "reviews-v2", "weight": 10}]}}}]}]}

（2）基于属性的路由

支持按请求头、用户身份等属性路由，例如：

# 按请求头"end-user"路由http:- match:- headers:end-user:exact: "jason"route:- destination:host: reviewssubset: v2

2. 弹性流量管理

（1）熔断机制

DestinationRule 的trafficPolicy.circuitBreakers转换为 Envoy 的熔断配置：

spec:trafficPolicy:loadBalancer:simple: ROUND_ROBINcircuitBreakers:simple:maxConnections: 100httpMaxRequests: 500

（2）故障注入

通过 VirtualService 的fault配置模拟故障，Envoy 注入延迟或异常响应：

http:- route:- destination:host: reviewssubset: v1fault:delay:percentage:value: 50fixedDelay: 5s

3. 安全流量治理

（1）双向 TLS

•Citadel 颁发证书并通过 SDS 动态分发

Envoy 根据 DestinationRule 的trafficPolicy.tls配置启用 TLS：

trafficPolicy:tls:mode: ISTIO_MUTUAL

（2）请求认证

通过 RequestAuthentication CRD 实现 JWT 校验，Envoy 通过envoy.filters.http.jwt_authn Filter 执行验证：

apiVersion: security.istio.io/v1beta1kind: RequestAuthentication
spec:selector:matchLabels:app: paymentsjwtRules:- issuer: "https://accounts.google.com"jwksUri: "https://www.googleapis.com/oauth2/v3/certs"

五、实战案例：灰度发布实现全流程

1. 配置服务子集

# 创建v1和v2子集apiVersion: networking.istio.io/v1alpha3kind: DestinationRule
metadata:name: productpagespec:host: productpagesubsets:- name: v1labels:version: v1- name: v2labels:version: v2

2. 定义流量路由策略

# 先将10%流量路由到v2apiVersion: networking.istio.io/v1alpha3kind: VirtualService
metadata:name: productpage-routespec:hosts: ["productpage"]http:- route:- destination:host: productpagesubset: v1weight: 90- destination:host: productpagesubset: v2weight: 10

3. 监控与验证

•通过 Grafana 查看istio_requests_total指标，确认流量分配比例

•使用istioctl analyze检查配置一致性

六、最佳实践：生产环境部署优化

1. 性能优化

•增量配置更新：Pilot 支持 xDS Delta 协议，减少配置推送数据量

•连接池优化：通过 DestinationRule 设置connectionPool参数：

trafficPolicy:connectionPool:http:http1MaxPendingRequests: 1000maxRequestsPerConnection: 10000

2. 高可用性设计

•多 Pilot 实例：部署 Pilot 为 StatefulSet，通过 Headless Service 实现客户端负载均衡

•Envoy 启动参数：添加–restart-epoch支持热重启，减少服务中断

3. 监控指标体系

指标名称	说明	采集方式
istio_requests_total	网格内请求总数	Envoy statsd 输出
envoy_cluster_upstream_cx_active	上游连接数	Envoy admin 接口
pilot_config_dump_duration_seconds	配置生成延迟	Pilot 内部指标

七、技术演进：Istio 与 Envoy 的未来协同

1. Envoy 原生支持

•eBPF 扩展：未来可能通过 eBPF 实现更细粒度的网络控制

•WebAssembly：支持通过 Wasm 插件扩展流量治理逻辑（如自定义路由策略）

2. 控制面优化

•配置聚合：减少大规模集群中的配置下发压力

•智能决策：结合机器学习实现动态流量调度（如根据负载自动调整权重）

总结：重新定义流量治理的可能性

Istio 通过标准化的 xDS 接口实现对 Envoy 的精准控制，将复杂的流量治理策略转化为可执行的代理配置，形成 “策略定义 - 配置转换 - 执行反馈” 的完整闭环。这种分层架构既保持了数据面的高性能，又赋予控制面灵活的策略编排能力，成为微服务架构向服务网格演进的关键基础设施。

在实际应用中，建议从基础路由规则开始逐步启用高级功能，结合 Kiali 等可视化工具监控网格状态，通过金丝雀发布验证配置变更的影响。随着 Istio 和 Envoy 的持续迭代，服务网格的流量治理能力将不断突破传统微服务框架的限制，为分布式系统的流量管理带来全新可能。
