EGL 介绍
OpenGL-ES 是一个操作GPU的图像API标准，它通过驱动向 GPU 发送相关图形指令，控制图形渲染管线状态机的运行状态，但OpenGL需要本地视窗系统进行交互，这就需要一个中间控制层，最好与平台无关
EGL ---- 因此被独立的设计出来，它作为 OpenGL-ES和本地窗口的桥梁
EGL 是 OpenGL ES和底层 Native 平台视窗系统之间的接口层，EGL API 是独立于OpenGL ES各版本标准的独立 API，EGL 提供下面的机制：
- 和设备的原生窗口系统进行通信
- 查询绘图表面的可用类型和配置
- 创建绘图表面
- 在
OpenGL-ES和其他渲染API之间同步渲染 - 管理纹理贴图等绘图资源
比如 egl 可以和 opencl 进行同步，主要通过下面几种方式:
- 通过
eglCreateContext创建共享的上下文 - 通过
eglCreateImageKHR创建可以被OpenGL ES和OpenCL0共同访问的图像资源 eglCreateSyncKHR/eglDestroySyncKHR等函数可以创建跨API的同步点
总结：对接窗口系统，保存绘图状态，管理绘图资源，提供绘图表面配置，和其他 API 进行同步
为 OpenGL-ES指令创建 Context 、绘制目标Surface 、配置Framebuffer属性、Swap提交绘制结果等都是EGL实现的功能

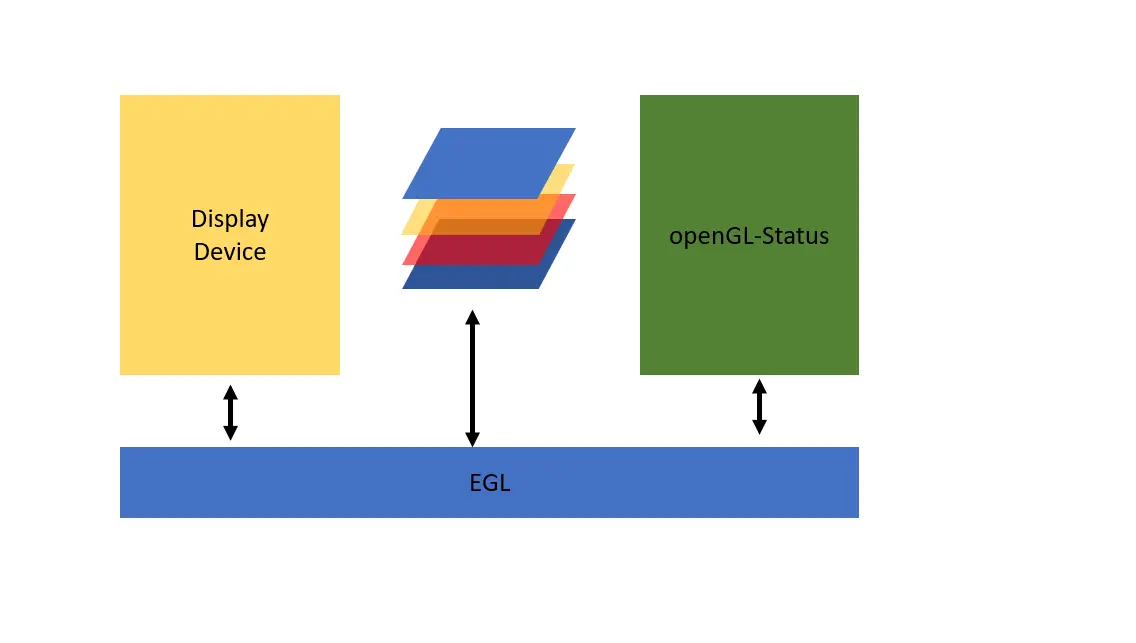

EGL 的作用如下图所示：
EGL 类型和初始化
EGL 包含了自己的一组数据类型，同时也提供了对一组平台相关的本地数据类型的支持，这些 Native 数据类型定义在 EGL 系统的头文件中
下面表格中列举了常见的几种 EGL类型：
| 数据类型 | 说明 |
|---|---|
| EGLBoolean | EGL_TRUE =1，EGL_FALSE=0 |
| EGLint | windows上是int32类型 |
| EGLDisplay | Handle 概念 typedef void *EGLDisplay; |
| EGLConfig | Handle 概念 typedef void *EGLConfig; |
| EGLSurface | Handle 概念 typedef void *EGLSurface |
| EGLContext | Handle 概念 typedef void *EGLContext; OpenGL-ES 图形上下文，它代表了OpenGL状态机) |
EGL初始化方法

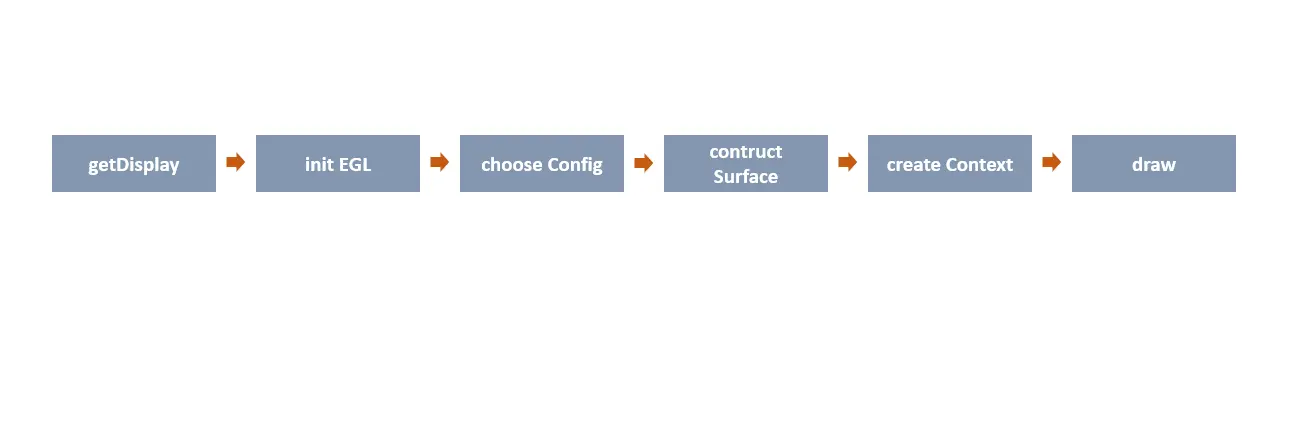

EGL 初始化流程如下图所示：
获取 eglDisplay
获得 Display 要调用 EGLboolean eglGetDisplay(NativeDisplay dpy) 参数一般为 EGL_DEFAULT_DISPLAY
初始化 EGL
调用 EGLboolean eglInitialize**(EGLDisplay dpy, EGLint *major, EGLint *minor)，该函数会进行一些内部初始化工作，并传回 EGL版本号(major，minor)
选择 Config
一般用EGLboolean eglChooseConfig**(EGLDisplay dpy, const EGLint * attr_list, EGLConfig * config, EGLint config_size, EGLint *num_config)
其中 attr_list 是以 EGL_NONE 结束的参数数组，通常以id，value依次存放，对于个别标识性的属性可以只有 id，没有value
另一个办法是用 EGLboolean eglGetConfigs(EGLDisplay dpy, EGLConfig * config, EGLint config_size, EGLint *num_config) 来获得所有config，这两个函数都会返回不多于 config_size 个 config ，结果保存在 config[]中，系统的总 Config 个数保存 在num_config 中
可以利用 eglGetConfig() 中间两个参数为0来查询系统支持的 Config总个数，Config有众多的Attribute，这些Attribute决定FrameBuffer的格式和能力，通过 eglGetConfigAttrib来读取，但不能修改
构造 Surface
通过 EGLSurface eglCreateWindowSurface**(EGLDisplay dpy, EGLConfig confg, NativeWindow win, EGLint *cfg_attr)
来创建一个可实际显示的 Surface
系统通常还支持另外两种 Surface：PixmapSurface和PBufferSurface，这两种都不是可显示的Surface，PixmapSurface 是保存在系统内存中的位图，PBuffer 则是保存在显存中的帧
对于这两种 Surface，Android 系统中，支持 PBufferSurface
Surface 也有一些 attribute，基本上都可以顾名思义
EGL_HEIGHT
EGL_WIDTH
EGL_LARGEST_PBUFFER
EGL_TEXTURE_FORMAT
EGL_TEXTURE_TARGET
EGL_MIPMAP_TEXTURE
EGL_MIPMAP_LEVEL
通过 eglSurfaceAttrib 设置、eglQuerySurface读取
构造 Context
OpenGL ES 的 Pipeline 从程序的角度看就是一个状态机，有当前的颜色、纹理坐标、变换矩阵、绚染模式等一大堆状态，这些状态作用于 OpenGL API 程序提交的顶点坐标等图元从而形成帧缓冲内的像素；在 OpenGL 的编程接口中，Context就代表这个状态机，OpenGL API程序的主要工作就是向 Context 提供图元、设置状态，偶尔也从 Context 里获取一些信息。
可以用
EGLContext eglCreateContext(EGLDisplay dpy, EGLSurface write, EGLSurface read, EGLContext * share_list)
EGL变量之间的绑定
boolean eglMakeCurrent(EGLDisplay display, EGLSurface draw, EGLSurface read, EGLContext context)
//该接口将申请到的display，draw（surface）和 context进行了绑定。也就是说，在context下的 OpenGLAPI 指令将draw
//（surface）作为其渲染最终目的地。而display作为draw（surface）的前端显示。调用后，当前线程使用的EGLContex为context
开始绘制
应用程序通过 OpenGL API 进行绘制，一帧完成之后，调用 eglSwapBuffers(EGLDisplay dpy, EGLContext ctx) 来显示
EGL Demo
#include "esUtil.h"static GLboolean ESUTIL_API esCreateWindow(ESContext *esContext, \const char *title, GLint width, GLint height, GLuint flags) {EGLConfig config;EGLint majorVersion;EGLint minorVersion;EGLint contextAttribs[] = { EGL_CONTEXT_CLIENT_VERSION, 3, EGL_NONE };if (esContext == NULL) {return GL_FALSE;}esContext->width = width;esContext->height = height;if (!WinCreate(esContext, title)) {return GL_FALSE;}// 获取 eglDisplayesContext->eglDisplay = eglGetDisplay(esContext->eglNativeDisplay);// Initialize EGLif (!eglInitialize(esContext->eglDisplay, &majorVersion, &minorVersion)) {return GL_FALSE;}#if (TDEBUG == 1)printf("opengl version major:%d minor:%d\n", majorVersion, minorVersion);EGLint numsConfig = 0;eglGetConfigs(esContext->eglDisplay, NULL, 0, &numsConfig);printf("get numsConfig: %d \n", numsConfig);
#endif{EGLint numConfigs = 0;EGLint attribList[] ={EGL_RED_SIZE, 5,EGL_GREEN_SIZE, 6,EGL_BLUE_SIZE, 5,EGL_ALPHA_SIZE, (flags & ES_WINDOW_ALPHA) ? 8 : EGL_DONT_CARE,EGL_DEPTH_SIZE, (flags & ES_WINDOW_DEPTH) ? 8 : EGL_DONT_CARE,EGL_STENCIL_SIZE, (flags & ES_WINDOW_STENCIL) ? 8 : EGL_DONT_CARE,EGL_SAMPLE_BUFFERS, (flags & ES_WINDOW_MULTISAMPLE) ? 1 : 0,// if EGL_KHR_create_context extension is supported, then we will use// EGL_OPENGL_ES3_BIT_KHR instead of EGL_OPENGL_ES2_BIT in the attribute listEGL_RENDERABLE_TYPE, GetContextRenderableType(esContext->eglDisplay),EGL_NONE};// Choose configif (!eglChooseConfig(esContext->eglDisplay, attribList, &config, 1, &numConfigs)) {return GL_FALSE;}}// Create a surfaceesContext->eglSurface = eglCreateWindowSurface(esContext->eglDisplay, config,esContext->eglNativeWindow, NULL);// Create a GL context contextAttribs 指定openGL ES 版本esContext->eglContext = eglCreateContext(esContext->eglDisplay, config,EGL_NO_CONTEXT, contextAttribs);// Make the context currentif (!eglMakeCurrent(esContext->eglDisplay, esContext->eglSurface,esContext->eglSurface, esContext->eglContext)) {return GL_FALSE;}return GL_TRUE;
}
