华为网路设备学习-16 虚拟路由器冗余协议（VRRP）

VRRP是针对干线上三层网络设备（如：路由器、防火墙等）的网络虚拟化技术，提供冗余和状态监测等功能。确保在网络中的单点故障发生时，能够快速切换到备份设备，从而保证网络通信的连续性和可靠性。‌

VRRP通过将多台路由器组合成一个虚拟路由器，每个路由器在VRRP组内有一个唯一的标识符（VRID），并共享一个虚拟IP地址。正常情况下，业务流量由优先级最高的路由器（主路由器）承担，其他路由器作为备份路由器监听主路由器的状态。当主路由器出现故障时，备份路由器会接替其工作，确保数据不丢失。

一、VRRP 与 track

R1
[Huawei]interface g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.253 24
[Huawei-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 192.168.1.254
[Huawei-GigabitEthernet0/0/0]vrrp vrid 1 priority 120
[Huawei-GigabitEthernet0/0/0]vrrp vrid 1 preempt-mode timer delay 20
[Huawei-GigabitEthernet0/0/0]vrrp vrid 1 track interface GigabitEthernet0/0/1 reduced 30

R2
[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.252 24
[Huawei-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 192.168.1.254

此时R1由于g0/0/1口未配置ip地址，track判断该接口未通。故优先级从120降低30变为90，降级为Backup状态。

此时在R1的g0/0/1口上配置ip地址：ip address 10.1.1.253 24。

display  vrrp观察vrrp协议变化，发现Master IP由192.168.1.252变为192.168.1.253

（中间有延迟20秒）

补全拓扑图

二、VRRP 与 BFD

BFD协议在链路出现变化后能更快反应（比track及时，但比track复杂）

在之前操作上执行

R1:

[Huawei]interface g0/0/0
[Huawei-GigabitEthernet0/0/0]undo vrrp vrid 1 track interface GigabitEthernet0/0/1
[Huawei-GigabitEthernet0/0/0]q[Huawei]bfd
[Huawei-bfd]quit
[Huawei]bfd mytrack bind peer-ip 192.168.1.252 interface g0/0/0
[Huawei-bfd-session-mytrack]discriminator local 1
[Huawei-bfd-session-mytrack]discriminator remote 2
[Huawei-bfd-session-mytrack]min-rx-interval 50
[Huawei-bfd-session-mytrack]min-tx-interval 50
[Huawei-bfd-session-mytrack]commit
[Huawei-bfd-session-mytrack]q

R2:

[Huawei]bfd
[Huawei-bfd]quit
[Huawei]bfd mytrack bind peer-ip 192.168.1.253 interface g0/0/0
[Huawei-bfd-session-mytrack]discriminator local 2
[Huawei-bfd-session-mytrack]discriminator remote 1
[Huawei-bfd-session-mytrack]min-rx-interval 50
[Huawei-bfd-session-mytrack]min-tx-interval 50
[Huawei-bfd-session-mytrack]commit
[Huawei-bfd-session-mytrack]q[Huawei]interface g0/0/0
[Huawei-GigabitEthernet0/0/0]vrrp vrid 1 track bfd-session 2 increased 50

检查

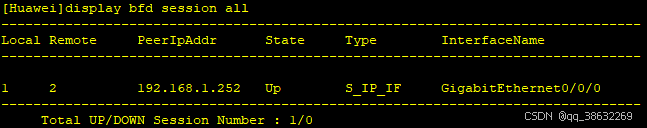

R1:

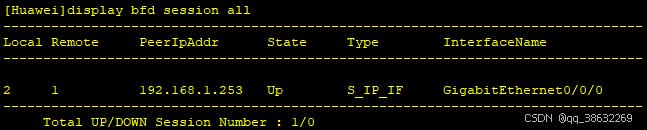

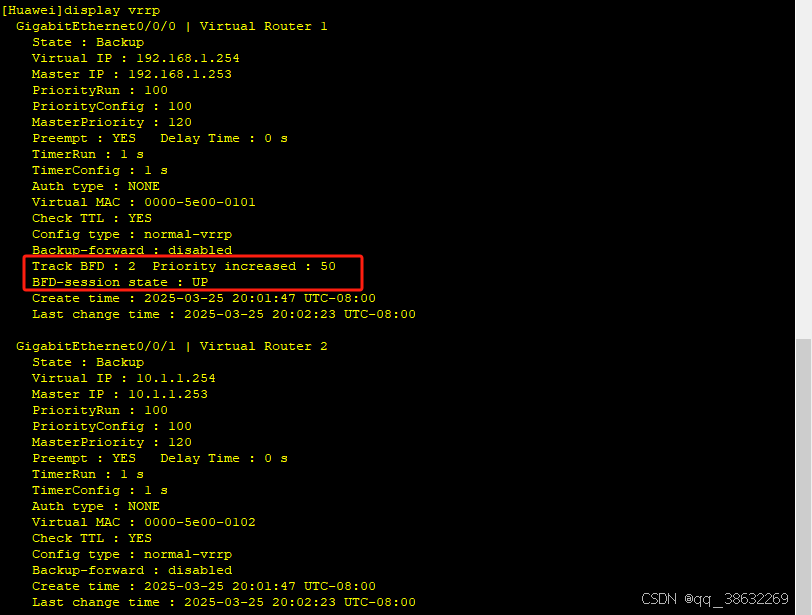

R2:

此时 R1 shutdown g0/0/0 ，R2会立即接管为Master。

参考：

https://zhuanlan.zhihu.com/p/1841781884https://zhuanlan.zhihu.com/p/1841781884

三、VRRP 与 dot1q

（dot1q协议 详见华为网路设备学习-5 路由器单臂路由配置）

参考：华为
