UML：类图

类图（Class Diagram）是统一建模语言（UML）中最核心、最常用的一种图，它用于静态地描述系统中的类、接口以及它们之间的关系。简单来说，类图就是你系统“骨架”的蓝图。

一、什么是UML类图？

简单来说，UML类图是一种静态的结构图，它用于描述系统中存在的类、接口以及它们之间相互关系的可视化表示。它不关注系统运行时的行为，而是聚焦于系统“骨架”的组成和连接方式。

类图就像是一张程序的“DNA”图谱，它告诉你：

系统有哪些核心组件（类和接口）。
每个组件有什么数据（属性）和功能（操作）。
这些组件之间是如何联系、协作的。

二、类图的构成要素

类图主要由以下核心元素组成：

1. 类 (Class)

类是面向对象编程中最基本的构建块，它封装了数据（属性）和行为（操作）。在UML类图中，一个类通常表示为一个三层的矩形：

顶层：类名 (Class Name)。
中层：属性 (Attributes)，描述类的数据特征。通常表示为 :

可见性属性名: 类型 [= 默认值]。
底层：操作 (Operations / Methods)，描述类的行为。通常表示为:

可见性操作名(参数列表): 返回类型。

在定义属性和操作时，我们需要明确它们的可见性（Visibility），这决定了它们能被哪些部分访问：

+ (Public)：公共的，任何地方都可以访问。
- (Private)：私有的，只能在类内部访问。
# (Protected)：受保护的，可以在类内部及子类中访问。
~ (Package/Default)：包（或默认）访问，同一包内的类可以访问。

此外，还有一些特殊的表示法：

=：表示属性有默认值。
__ (下划线)：表示属性或操作是静态 (static) 的。

为了更直观地理解这些概念，让我们来看一段 Java 代码，它定义了一个 Student 类，并包含了不同可见性、默认值以及静态成员的属性和操作：

public class Student {private String studentId;public String name = "Saul";protected int age;String department; // 在 Java 中，不加修饰符即为包内可见private static String SCHOOL_NAME;public String getStudentId() {return studentId;}private void calculateGPA() {System.out.println("Calculating GPA for " + name + "...");}protected void enrollCourse(String courseName) {System.out.println(name + " is enrolling in " + courseName + ".");}void updateInfo(String newDepartment) {this.department = newDepartment;System.out.println(name + "'s department updated to " + newDepartment + ".");}
}

这段 Student 类的代码在UML类图中的表示如下：

抽象类是一种特殊的类，它不能被直接实例化，只能作为其他类的父类被继承。 抽象类可以包含抽象方法（只有方法签名没有具体实现）和具体方法。抽象方法必须由其非抽象子类实现。

在UML类图中，抽象类名和抽象方法名通常用斜体表示(也可以用两个尖括号包裹来表示抽象)。

2. 接口 (Interface)

接口定义了一组操作的契约或规范，但不包含具体的实现。 它们用于定义行为规范，实现类必须遵循这些规范。

例如，我们定义一个 Flyable 接口，它规定了任何“可飞”的实体都必须具备的行为：

public interface Flyable {// 接口中所有方法默认都是 public abstract，无需显式写出void fly();
}

这段代码在UML类图中可以有两种常见的表示方法：

矩形表示法： 与类类似，但在类名前添加 <<interface>> 关键字，并列出其方法。
棒棒糖表示法（或接口符号表示法）： 一个小圆圈和一条实线，简洁地表示接口，圆圈旁边标注接口名，线连接到实现类。

下方这张图清晰地展示了这两种表示方法，并描绘了一个类如何实现一个接口：

3. 关系 (Relationships)

类与类之间不是孤立的，它们通过各种关系连接起来，共同完成系统功能。理解这些关系是绘制类图的关键。

3.1 关联 (Association)

关联是最通用、最弱的一种关系，表示两个类之间的结构化连接，它们彼此独立存在，但有业务上的联系。

多重性 (Multiplicity)： 表示一个类的实例与另一个类的实例关联的数量（如 1、0..1、*、1..*、m..n）。
导航性 (Navigability)： 表示关联的方向，默认双向，可加箭头表示单向。
角色名 (Role Name)： 描述一个类在关联中扮演的角色。

文字描述： 一个“订单”属于一个“客户”，而一个“客户”可以有多个“订单”。

代码体现： 一个类作为另一个类的成员变量。多重性通过集合类型（如 List、Set）体现。

// Java 关键代码片段
class Customer {private String customerId;private List<Order> orders; // Customer 关联多个 Order// ...
}class Order {private String orderId;private Customer customer; // Order 关联一个 Customer // ...
}

对应UML图：

3.2 聚合 (Aggregation)

聚合是 整体-部分” 关系的一种，表示部分可以独立于整体存在。整体与部分之间是“包含”关系，但部分的生命周期不依赖于整体。

符号描述：聚合关系用 带空心菱形的直线 表示，空心菱形位于“整体”一端，指向“部分”。

文字描述： 一个“部门”包含多个“员工”，但即使部门解散，员工仍然可以存在或加入其他部门。

代码体现： 整体类通过注入（构造函数参数或setter方法）获取部分对象的引用，而不负责部分的创建。

// Java 关键代码片段
class Department {private String name;private List<Employee> employees; // Department 聚合 Employee 集合public Department(String name, List<Employee> employees) { // 注入 employeesthis.name = name;this.employees = employees;}// ...
}class Employee {private String employeeId;// ...
}

对应UML图：

3.3 组合 (Composition)

组合是比聚合更强的一种“整体-部分”关系，表示部分与整体的生命周期强绑定。如果整体被销毁，部分也随之销毁。

符号描述：组合关系用带 实心菱形的直线 表示，实心菱形位于“整体”一端，指向“部分”。

文字描述： 一栋“房子”包含多个“房间”，如果房子被拆除，房间也就不复存在了。

代码体现： 整体类在自身内部负责创建部分对象，且部分对象的生命周期完全由整体控制。

// Java 关键代码片段
class House {private String address;private List<Room> rooms; // House 组合 Room 集合public House(String address, int numberOfRooms) {this.address = address;this.rooms = new ArrayList<>();for (int i = 0; i < numberOfRooms; i++) {this.rooms.add(new Room("Room " + (i + 1))); // House 负责创建 Room}}// ...
}class Room {private String name;// ...
}

对应UML图：

3.4 依赖 (Dependency)

依赖是一种弱关系，表示一个类临时性地使用另一个类。当一个类的改动可能影响另一个类时，就存在依赖关系。它通常是方法层面的关系，而非成员变量层面的长期持有。

符号描述：依赖关系用 带箭头的虚线 表示，由依赖的一方指向 被依赖的一方

文字描述： “司机”驾驶“汽车”，司机的行为在特定时刻需要汽车，但司机和汽车可以独立存在。

代码体现： 一个类的方法局部使用另一个类的对象（作为方法参数、局部变量或返回类型）

// Java 关键代码片段
class Driver {private String name;public void drive(Car car) { // Car 作为方法参数System.out.println(name + " 正在驾驶 " + car.getModel());car.start();// ...}// ...
}class Car {private String model;public void start() { /* ... */ }// ...
}

对应UML图：

3.5 泛化 (Generalization / Inheritance)

泛化表示继承关系，即一个类（子类）继承另一个类（父类）的属性和操作。这是一种典型的
“is-a”关系。

符号描述：泛化关系用 带空心三角形的实线 来表示，空心三角形指向父类（或超类），从子类（或派生类）发出。

文字描述： “狗”是一种“动物”，它拥有动物的普遍特征，同时也有自己特有的行为。

代码体现： 子类使用 extends 关键字继承父类。

// Java 关键代码片段
class Animal {private String name;public void eat() { /* ... */ }// ...
}class Dog extends Animal { // Dog 继承 Animalprivate String breed;public void bark() { /* ... */ }// ...
}

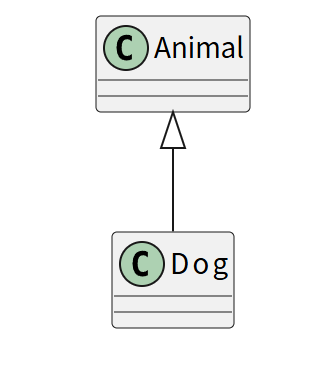

对应UML图：

3.6 实现 (Realization / Implementation)

实现表示一个类实现了接口中定义的操作。类遵循接口定义的契约。

符号描述：实现关系用带空心三角形的虚线来表示。空心三角形指向接口，从实现类发出。

文字描述： “汽车”实现了“交通工具”接口中定义的行为，例如启动引擎、加速。

代码体现： 类使用 implements 关键字来实现一个或多个接口。

// Java 关键代码片段
interface Vehicle {void startEngine();void accelerate();
}class Car implements Vehicle { // Car 实现 Vehicle 接口private String model;@Overridepublic void startEngine() { /* ... */ }@Overridepublic void accelerate() { /* ... */ }// ...
}

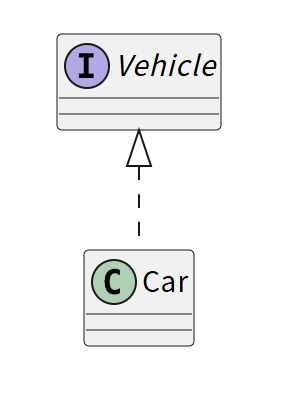

对应UML图：

三、UML类图例题与绘制

理论知识的学习最终要落实到实践中。本节将通过一个具体的例题，带你一步步分析需求，识别类与关系，最终绘制出完整的UML类图。

例题：图形工厂的设计

题目描述：

图形(Shape)可分为圆形(Circle)、矩形(Rectangle)、椭圆形(Ellipse)等具体图形，在Shape类中提供了一个抽象的draw()方法用于绘制图形，而在具体的图形类中实现该抽象draw()方法。

提供一个图形工厂类(ShapeFactory)，该类提供一个静态方法createShape(char type)，其返回类型为Shape，参数type为所需绘制图形对应的代码，例如“c”表示圆形，“r”表示矩形，“e”表示椭圆形等，在createShape()方法中，可以使用条件语句来判断所需绘制图形的类型，并根据参数的不同返回不同的具体形状对象。

【注：“创建关系”是一种特殊的“依赖关系”】

题目分析与步骤解答：

我们将分步进行分析和绘制。

步骤 1：识别核心实体和它们之间的泛化关系

分析：

题目明确指出“图形(Shape)可分为圆形(Circle)、矩形(Rectangle)、椭圆形(Ellipse)等具体图形”，这天然地构成了泛化（继承）关系。Shape 是父类，Circle、Rectangle、Ellipse 是子类。

另外，“Shape类中提供了一个抽象的draw()方法”，说明 Shape 是一个抽象类，其 draw() 方法是抽象方法。而具体图形类则需要实现这个抽象方法。

识别的类： Shape, Circle, Rectangle, Ellipse

识别的关系： Circle 泛化自 Shape，Rectangle 泛化自 Shape，Ellipse 泛化自 Shape。

类的属性和操作（初步）：

Shape: 抽象方法 + draw(): void。类名和方法名用斜体表示。
Circle: 实现 + draw(): void，可能还有半径等特有属性。
Rectangle: 实现 + draw(): void，可能还有长宽等特有属性。
Ellipse: 实现 + draw(): void，可能还有长短轴等特有属性。

步骤 2：引入图形工厂类并识别依赖关系

分析：

题目要求提供一个“图形工厂类(ShapeFactory)”，该类提供一个“静态方法createShape(char type)”，返回类型为 Shape。这个方法根据传入的 type 参数（如“c”、“r”、“e”）来创建并返回不同的具体形状对象（Circle, Rectangle, Ellipse）。

关键点在于题目注释：“创建关系”是一种特殊的“依赖关系”。这意味着 ShapeFactory 的 createShape 方法会临时使用或创建 Circle、Rectangle、Ellipse 的实例，但 ShapeFactory 不会持有这些形状作为其成员变量。同时，ShapeFactory 会返回一个 Shape 类型的对象，这也体现了对 Shape 的依赖。

识别的类： ShapeFactory

识别的关系：

ShapeFactory 依赖于 Shape (作为返回类型)。
ShapeFactory 依赖于 Circle, Rectangle, Ellipse (在方法内部创建它们的实例)。

类的属性和操作（补充）：

ShapeFactory: 静态方法 + {static} createShape(type: char): Shape。

总结与思考：

通过这个例子，我们综合运用了以下UML类图知识点：

抽象类与抽象方法： Shape 及其 draw() 方法的表示。
泛化（继承）： 子类如何继承抽象父类。
依赖关系： ShapeFactory 如何在方法内部临时使用并创建其他类的实例。
静态成员： ShapeFactory 中 createShape 静态方法的表示。

四、总结

UML类图是软件工程中的一项基本功，它不仅仅是绘图，更是系统设计和思考过程的可视化。通过绘制和理解类图，我们能够更好地分析问题、设计解决方案、进行团队沟通并最终交付高质量的软件。

回顾这篇博客，我们从类图的基本概念出发，详细探讨了它的构成要素（类、抽象类、接口及其各自的符号表示），以及类与类之间多样的关系（关联、聚合、组合、依赖、泛化、实现）。每一个关系我们都结合了代码示例和直观的UML图，力求让你能够清晰地理解这些抽象概念在实际编程中的映射。

最后，通过“图形工厂”的例题，我们实践了如何将实际需求转化为UML类图，巩固了抽象类、泛化、以及工厂模式中创建关系的依赖等核心知识点。这展示了类图不仅是静态结构的描述工具，更是指导我们进行面向对象设计、提高代码可维护性和扩展性的有力武器。

掌握类图，意味着你能够：
