1、原理

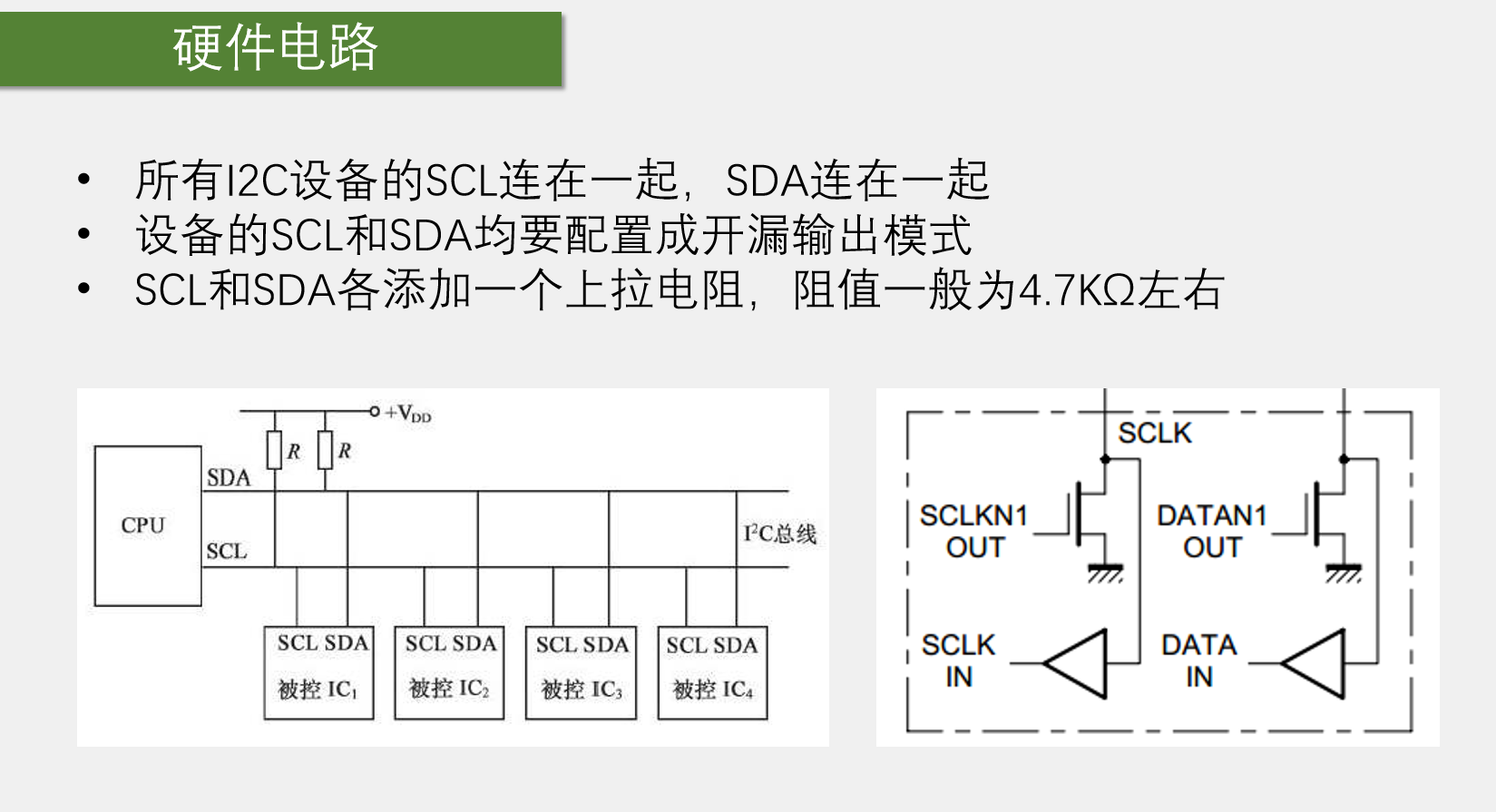

1、硬件电路
一主多从，单片机作为总线主机
SDA：数据线
SCL：时钟线
主机对SCL线完全控制，从机只能读取；在空闲状态下，主机可以主动发起对SDA的控制，只有在从机发送数据和从机应答的时候，主机才会暂时转交SDA的控制权给从机
I2C禁止所有设备输出强上拉的高电平，采用外置弱上拉加开漏输出的电路结构。为了防止出现两个引脚同时处于输出状态，如一个高电平，一个低电平，会发生电源短路。
开漏输出，输出低电平，下管导通，强下拉；输出高电平，下管断开，引脚浮空。为了避免高电平造成的引脚浮空需要在总线外面给SCL和SDA各外置一个上拉电阻(弱上拉)。
从机地址设备：每个从机设备都有一个唯一确定的7位设备地址，一般器件地址的最后几位是可以在电路中改变的。
2、时序基本单元

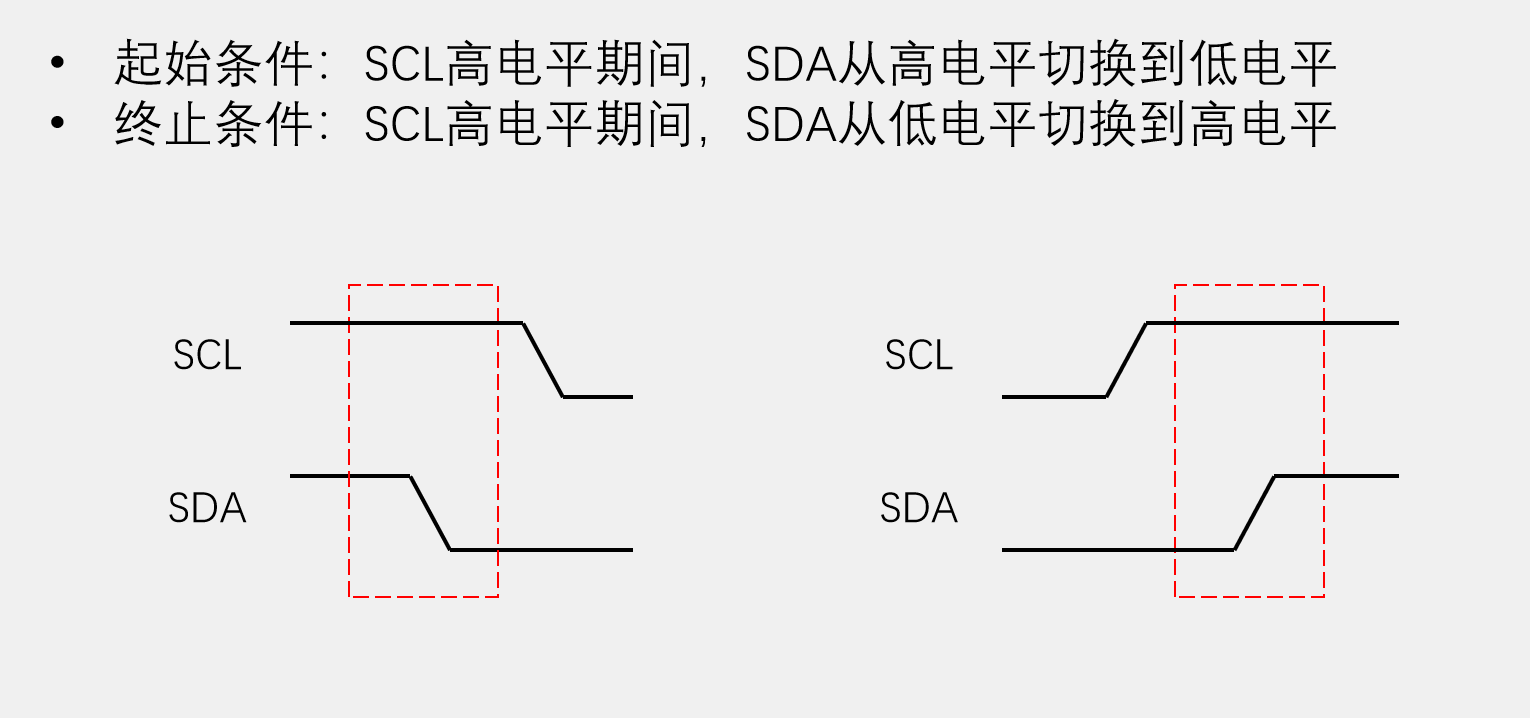

1、起始、终止

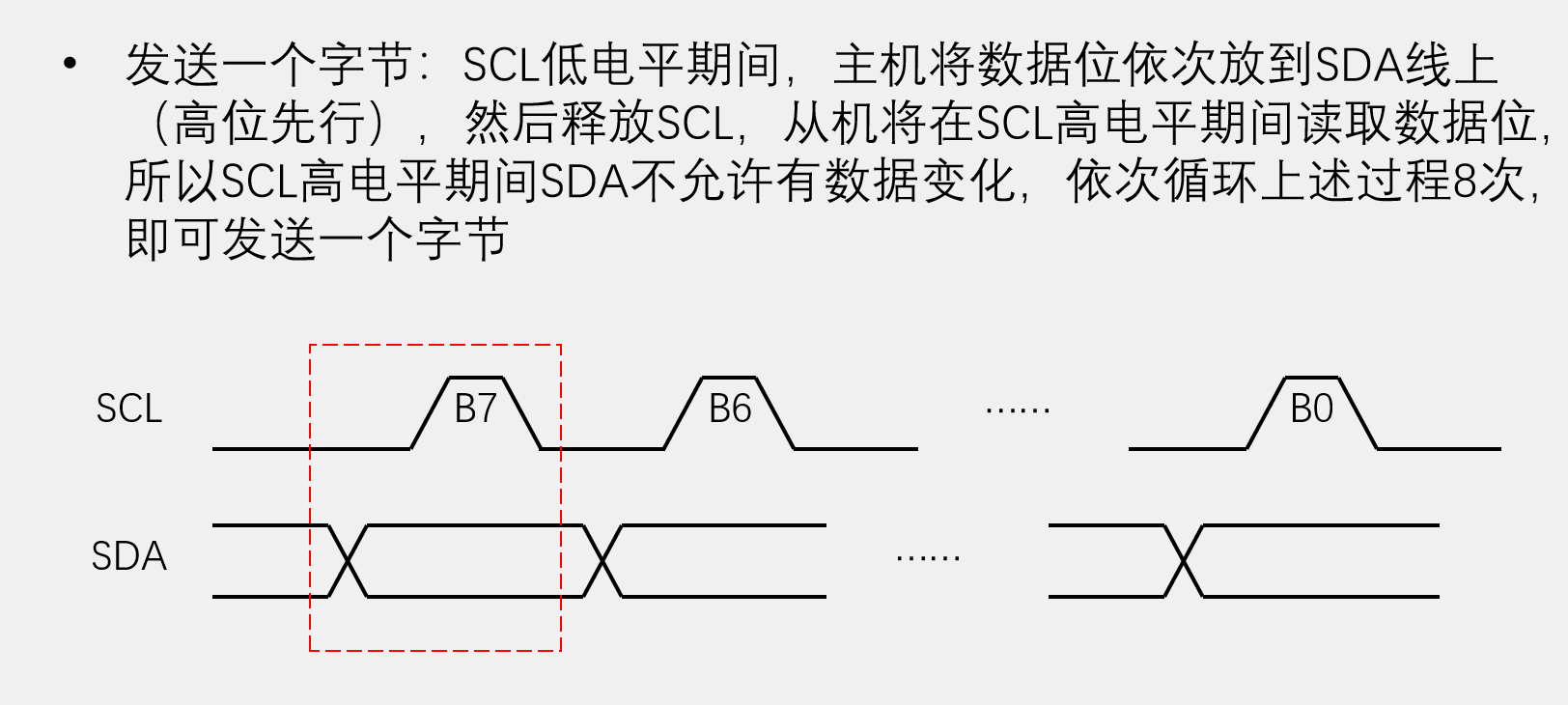

2、发送字节
低电平主机放数据，高电平从机读数据

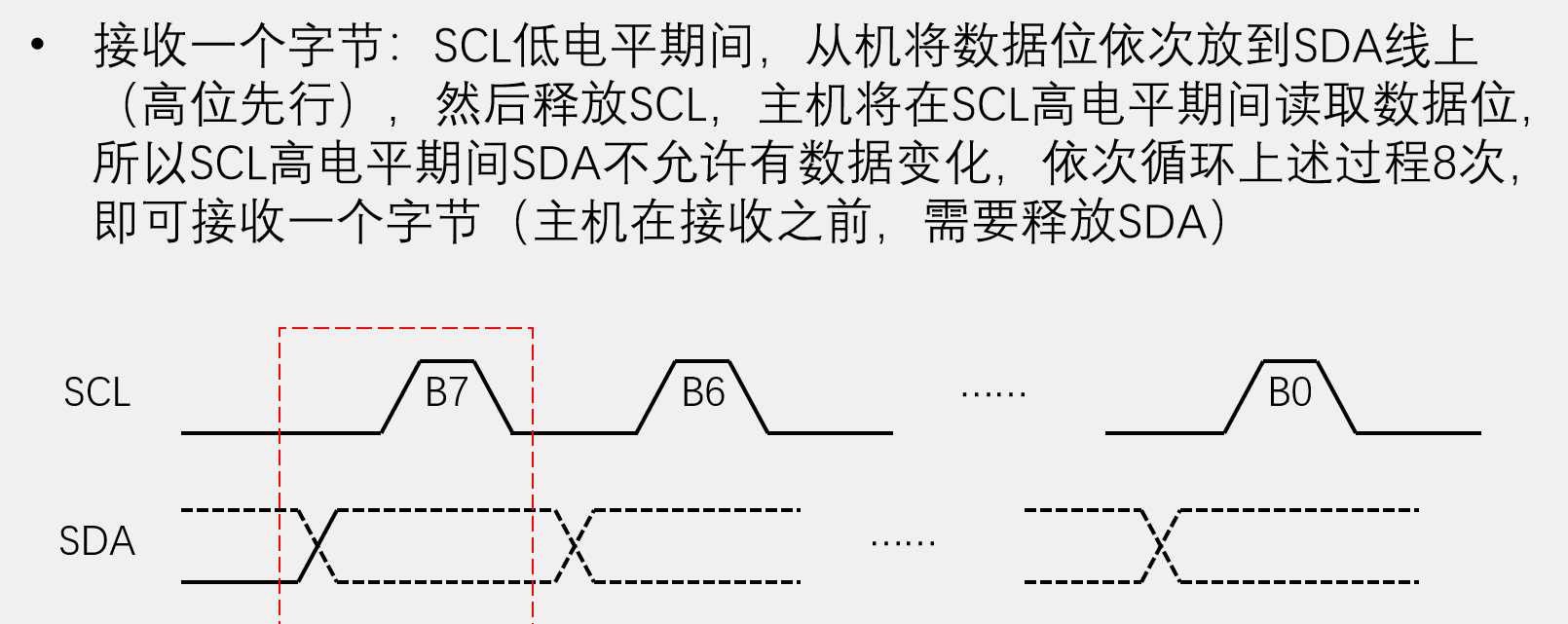

3、接收字节
低电平从机放数据，高电平主机读数据
主机在接收数据时，必须释放对SDA的控制权(让SDA恢复高电平)，让从机控制SDA，发送数据

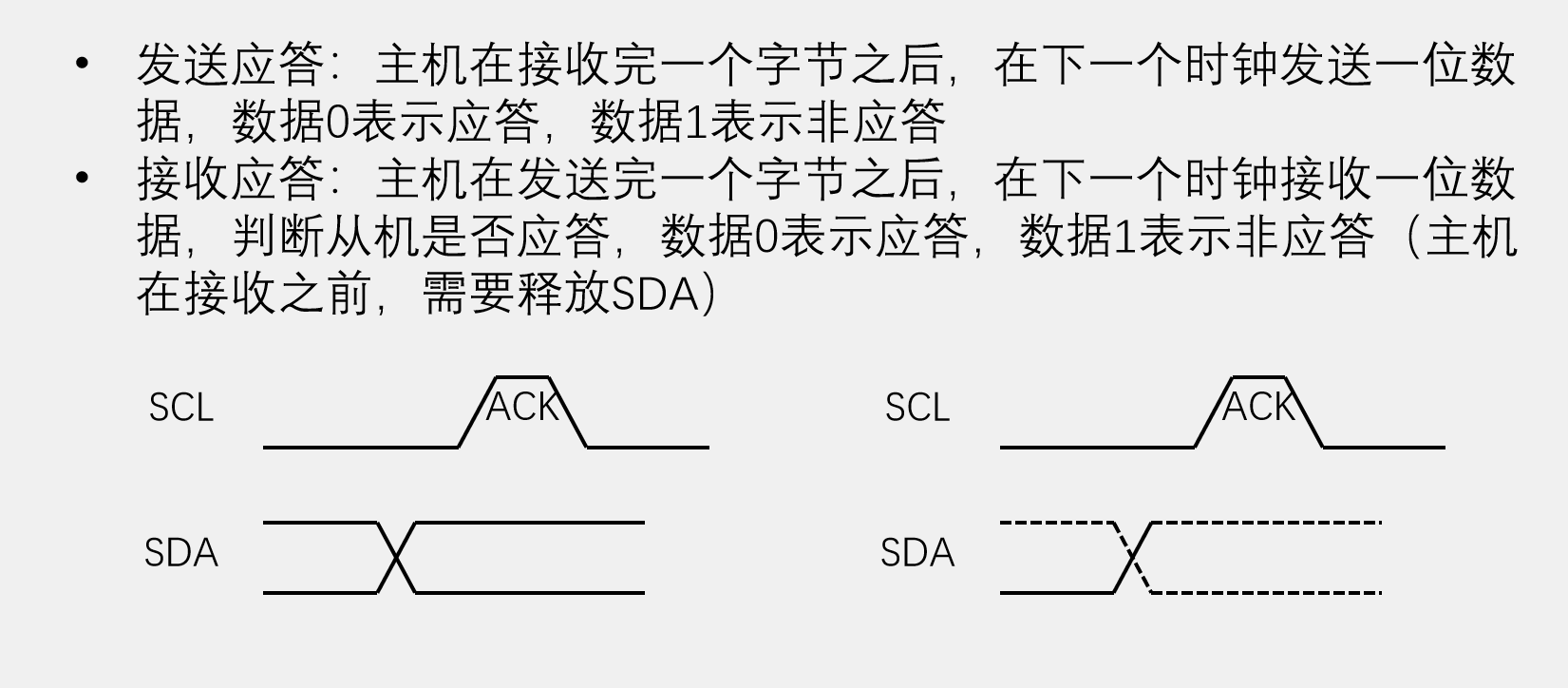

4、应答
发送：主机释放SDA后，从机立刻将SDA拉低电平，应答位为0，说明从机已经收到(默认高电平，低电平说明从机进行了回应) ；应答位为1，说明从机没有进行回应，发送的字节可能没有收到。
接收：告诉从机是否要继续发送数据。得到主机应答，从机继续发送；没得到应答，从机会释放SDA
3、地址时序

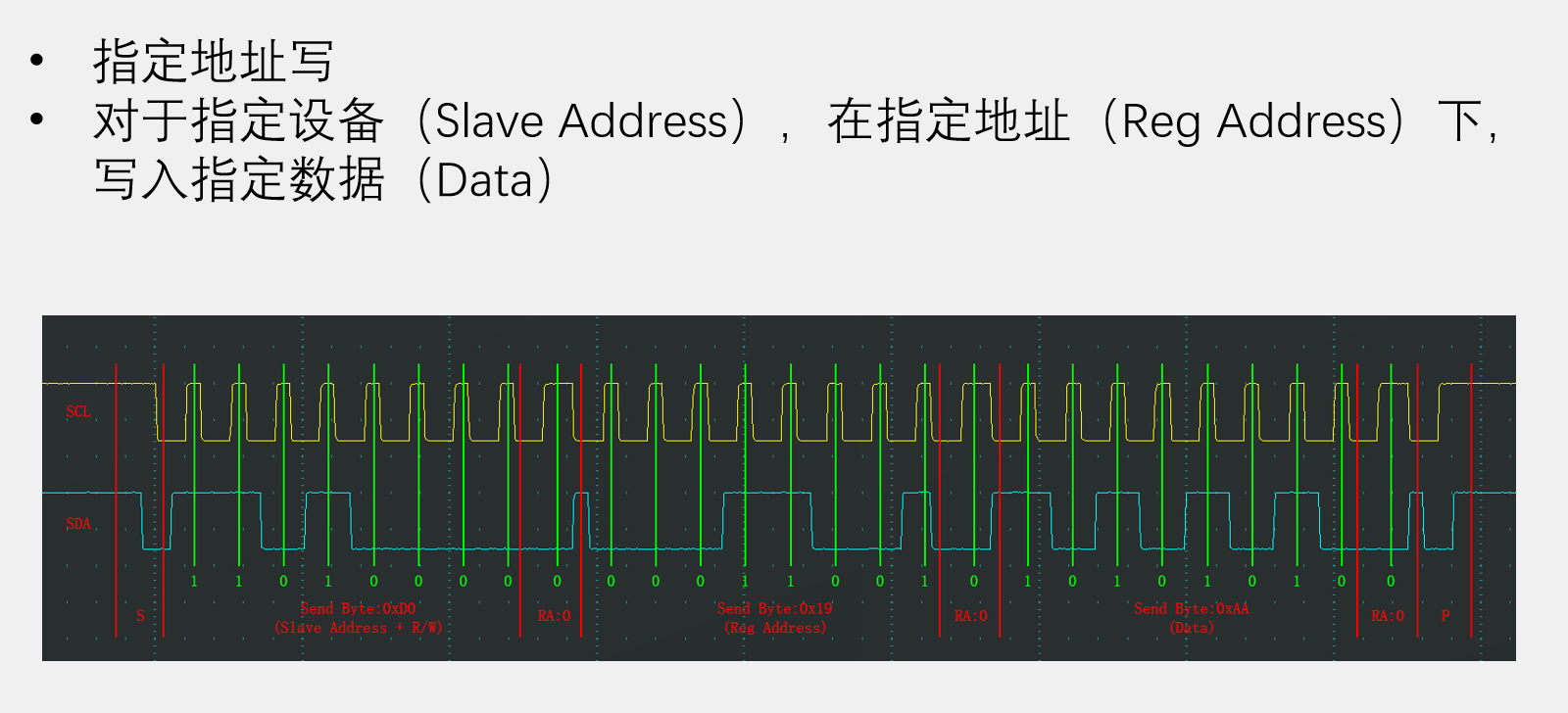

1、指定地址写
发送7位从机地址+1位读写位，在之后的时序中，主机的操作，0写1读

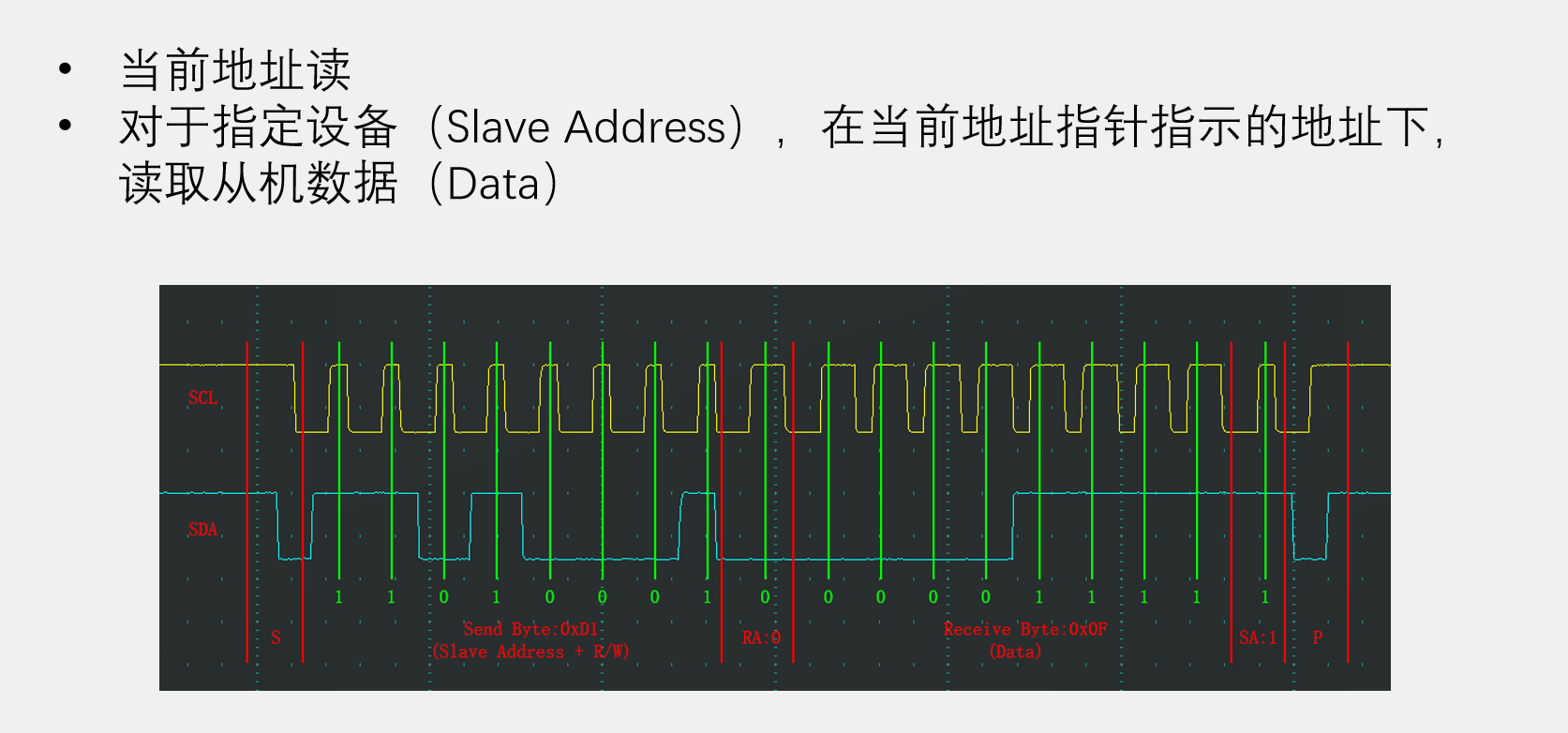

2、当前地址读
调用当前地址读的时序时，主机没有指定读取哪个地址，从机会返回当前指针指向的寄存器的值。
指针上电默认指向地址0，每写入、读出一个字节，指针自动自增一次。
3、指定地址读
前半部分是指定地址写，只指定了地址，还没写入数据；后半部分是当前地址读，加在一起就是指定地址读。
第一个字节发送从机地址，第二个字节用来发送从机的寄存器地址，从机接收到之后，寄存器指针就指向这个地址。为了修改读写标志位，Sr重复起始条件，相当于另起一个时序，指针不会因为时序的消失而消失或改变。
