IEC104/101 主站/客户端 模拟器用户手册

IEC104/101 主站/客户端 模拟器用户手册

REDISANT
www.redisant.cn

2024-12-14

简介

IEC104/101 主站/客户端 模拟器是一个通用的客户端。您可以测试连接并查看来自任何 IEC104/101 服务器的数据，并执行控制命令。

安装程序

Windows

在 Windows 上，安装本软件非常简单，双击安装程序，并选择合适的安装目录，创建桌面快捷方式，之后，程序便会正确安装在你的电脑上。

macOS

要在macOS上安装，下载最新的.dmg包，双击打开安装程序，将软件拖动到下方的程序目录即可。如果在安装时出错或者在运行软件时出错，请继续阅读下面的处理方式：

• 安装时报错

  如果在安装时报错：“已损坏，无法打开。 您应该将推出磁盘映像”。因为当前版本未进行签名，被 GateKeeper 机制拦截。通过以下步骤来暂时关闭 GateKeeper（安装后再打开） ：

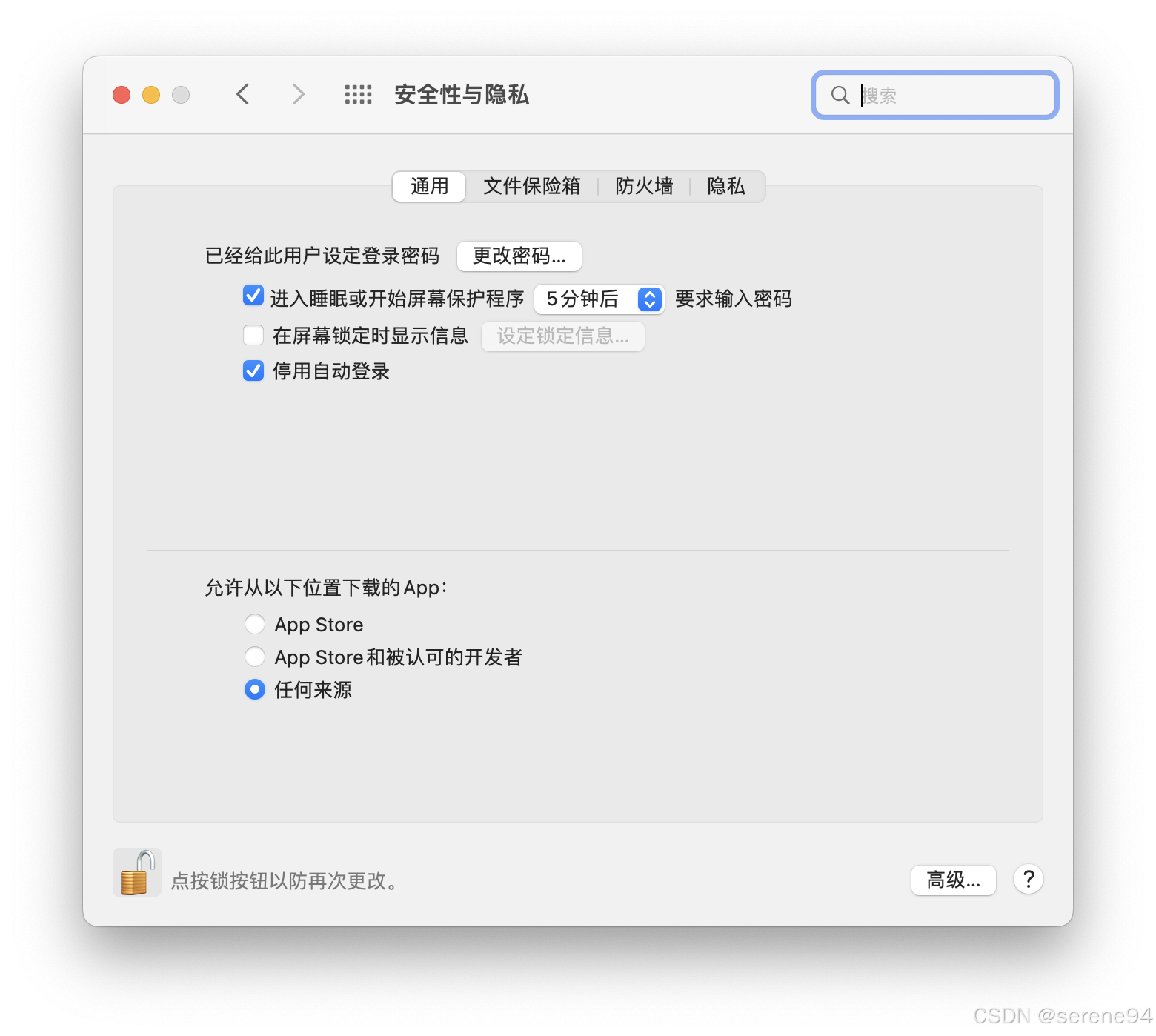

  1. 在“系统偏好设置” -> “安全与隐私” 中选择 “任何来源”； 如果您的系统没有此选项，在终端中执行以下命令后再次打开此设置页，然后勾选“任何来源”，参考图1：

     [language=]
     sudo spctl --master-disable



     在“安全与隐私”中选择“任何来源”

  2. 之后再双击安装软件即可。

  3. （可选）安装完成之后，您可以还原之前的设置，这会保护您的Mac免受恶意软件的骚扰，通过以下命令打开 GateKeeper：sudo spctl –master-enable

• 运行时报错

  如果在运行时报错：“已损坏，无法打开。 您应该将它移到废纸篓”。是因为当前版本未进行签名，被Mac GateKeeper机制拦截；打开终端输入以下命令来解除对本软件的隔离：

  [language=]
  $ sudo xattr -rd com.apple.quarantine /Applications/IEC104\ Client\ Simulator.app

  如果提示没有 -r 选项，检查调用的命令是否正确：

  [language=]
  $ which -a xattr
  /Library/Frameworks/Python.framework/Versions/3.11/bin/xattr
  /usr/bin/xattr

  确保使用第二个命令

  [language=]
  $ sudo /usr/bin/xattr -rd com.apple.quarantine /Applications/IEC104\ Client\ Simulator.app

Linux

下载最新的压缩包，然后执行以下步骤：

1. 解压压缩包：

   [language=]
   $ tar -zxvf IEC104ClientSimulator-1.0.0.0-linux-x64.tar.gz

2. 设置语言环境（或略此步骤可能导致软件启动报错）：

   [language=]
   $ export LANG=en_US.UTF-8

3. 为文件添加可执行权限：

   [language=]
   $ chmod +x ./IEC104ClientSimulator-1.0.0.0-linux-x64/IEC104ClientSimulator

4. 最后运行程序：

   [language=]
   ./IEC104ClientSimulator-1.0.0.0-linux-x64/IEC104ClientSimulator

注意，请将版本号（上文中的1.0.0.0）替换为你实际下载的版本号。

创建连接

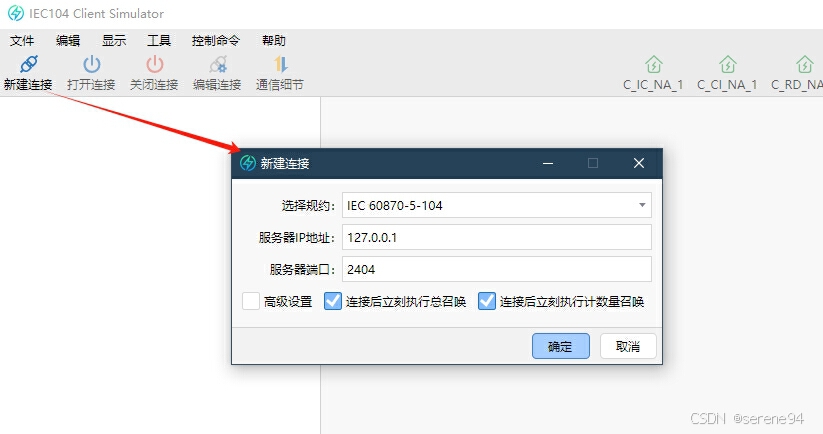

第一步是创建连接，选择“新建连接”，图2，在新建连接窗口中，可以配置要使用规约类型，服务器IP地址和端口号。

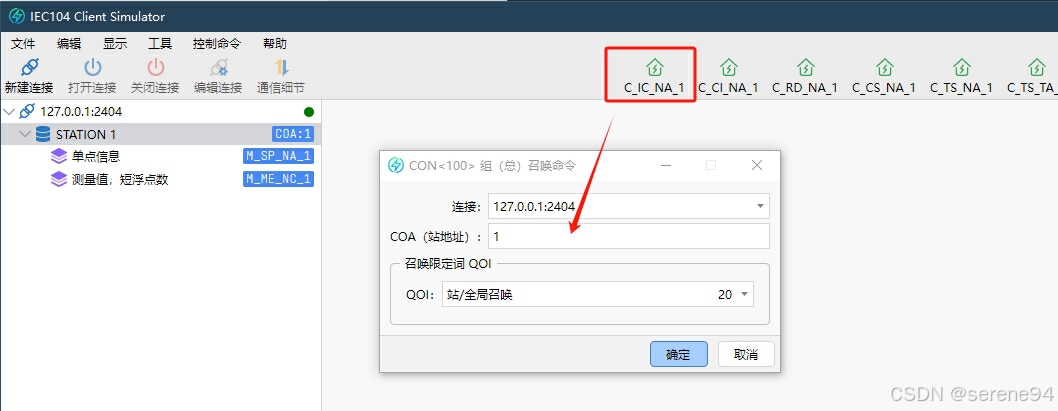

注意：如果勾选“连接后立刻发送总召唤”和“连接后立刻发送计数量召唤”，则客户端打开连接后，立刻发送总召或计数量召唤命令，并从服务器接收数据。如何你勾选了这两个选项之后，打开连接后仍未收到IEC104服务器返沪的数据，请手动执行总召唤命令，并输入IEC104服务器的真实站地址。图 3

新建连接

手动发送总召命令

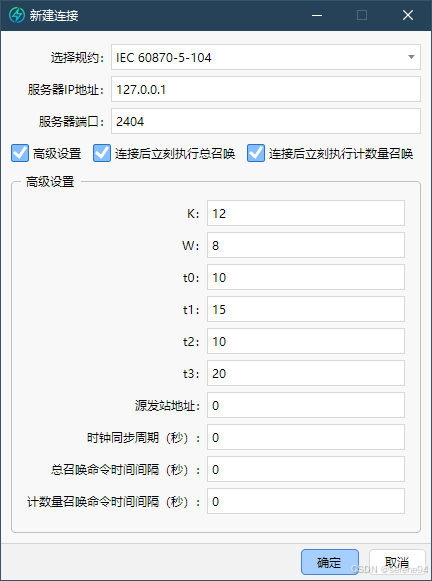

另外，还可以选择高级设置，图4，在高级设置中，配置下面的参数：

• K：发送状态量和接收序列号的最大差值，默认为12。

• W：最迟接收到W个I格式的APDU后给出确认，默认为8。

• t0：建立连接的超时，默认30s。

• t1：发送或测试APDU的超时，默认15s。

• t2：无数据报文时确认的超时，t2<t1，默认10s。

• t3：长期空闲状态下发送测试帧的超时，默认20s。

• 源发站地址（ORG）：发起方地址是可选的。它为控制站提供了一种显式标识自身的方法。当系统中只有一个控制站时，这不是必需的，但当有多个控制站或某些站是双模式站时，这是必需的。在这种情况下，发起方地址可用于将命令确认定向回特定的控制站，而不是整个系统。

• 时钟同步周期：每隔多长时间发送一个时钟同步命令，0表示从不发送。

• 总召唤命令时间间隔：每隔多长时间发送一个总召唤命令，0表示从不发送。

• 计数量召唤命令时间间隔：每隔多长时间发送一个计数量召唤命令，0表示从不发送。

高级设置

查看服务器数据

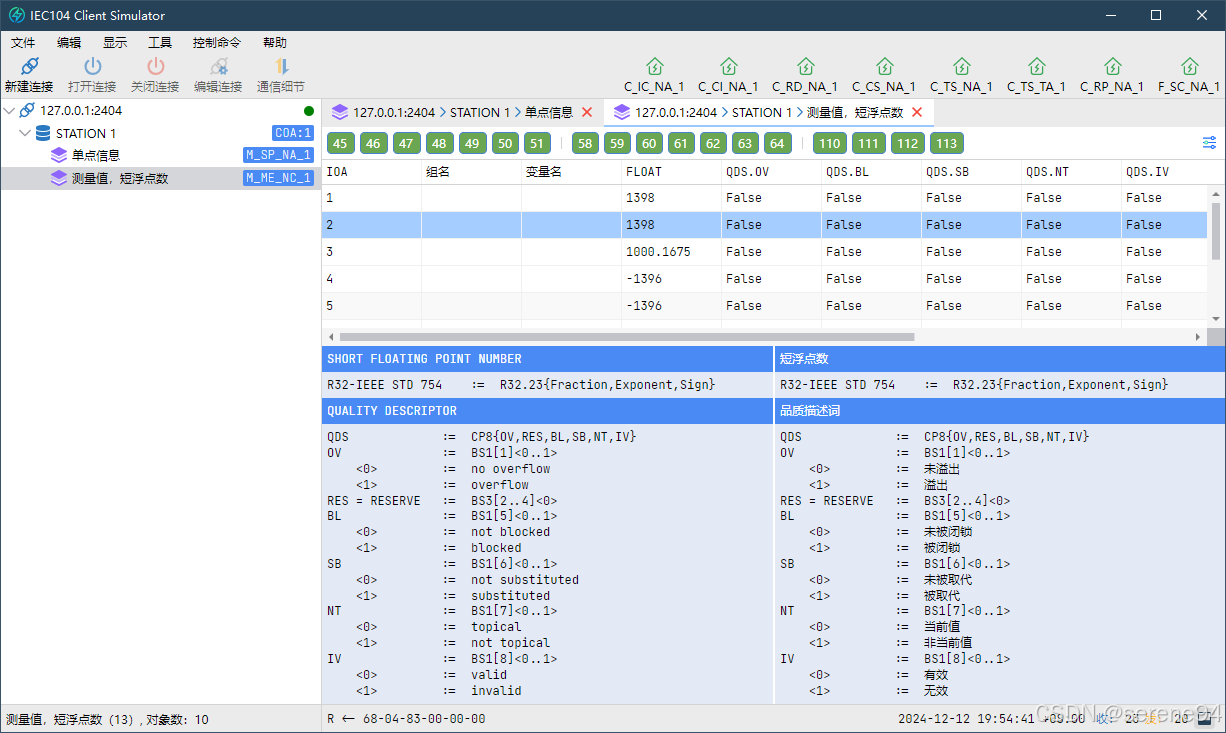

创建完连接之后，选中连接，然后点击“打开连接”按钮，稍等片刻后，你会看到服务器上的数据（响应总召和计数量召唤命令）。双击左侧的任意信息对象类型，即可查看该信息对象类型的所有点位数据。图 5。

通过双击“组名”或“变量名”单元格，你可以为信息对象分组和命令。方便你对点位进行备注，并进行搜索。

在表格上右击，你可以导入或者导出信息对象（导入时请使用UTF-8编码格式，否则中文会出现乱码）。

查看信息对象

发送控制命令

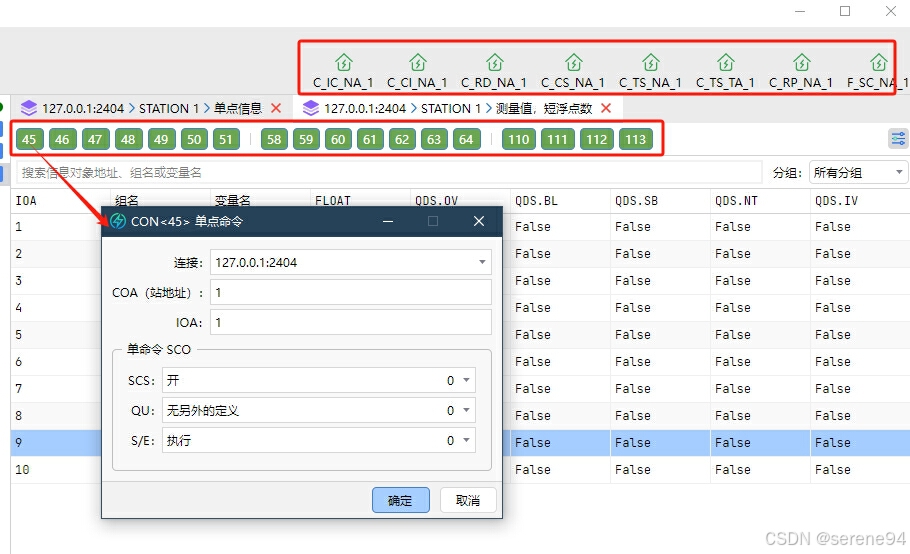

客户端模拟器支持协议规定的所有控制命令，如图 6所示。

发送控制命令

通信报文

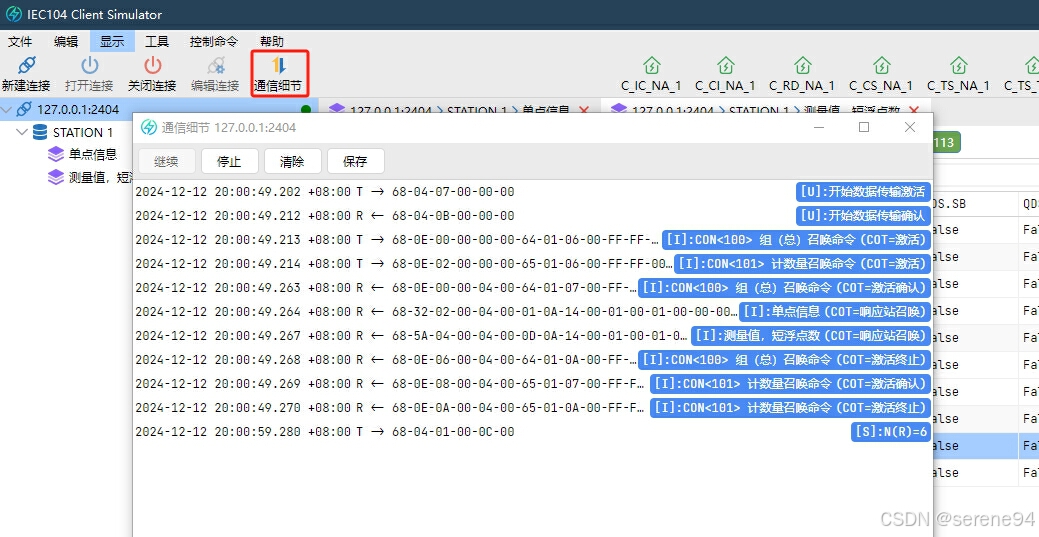

选中连接，然后点击“通信细节”，这里我们可以监控IEC104/101通信的报文，图 7。

通信报文
