文章内容来源于【中国大学MOOC 华中科技大学通信（高频）电子线路精品公开课】，此篇文章仅作为笔记分享。
电容三端LC振荡器

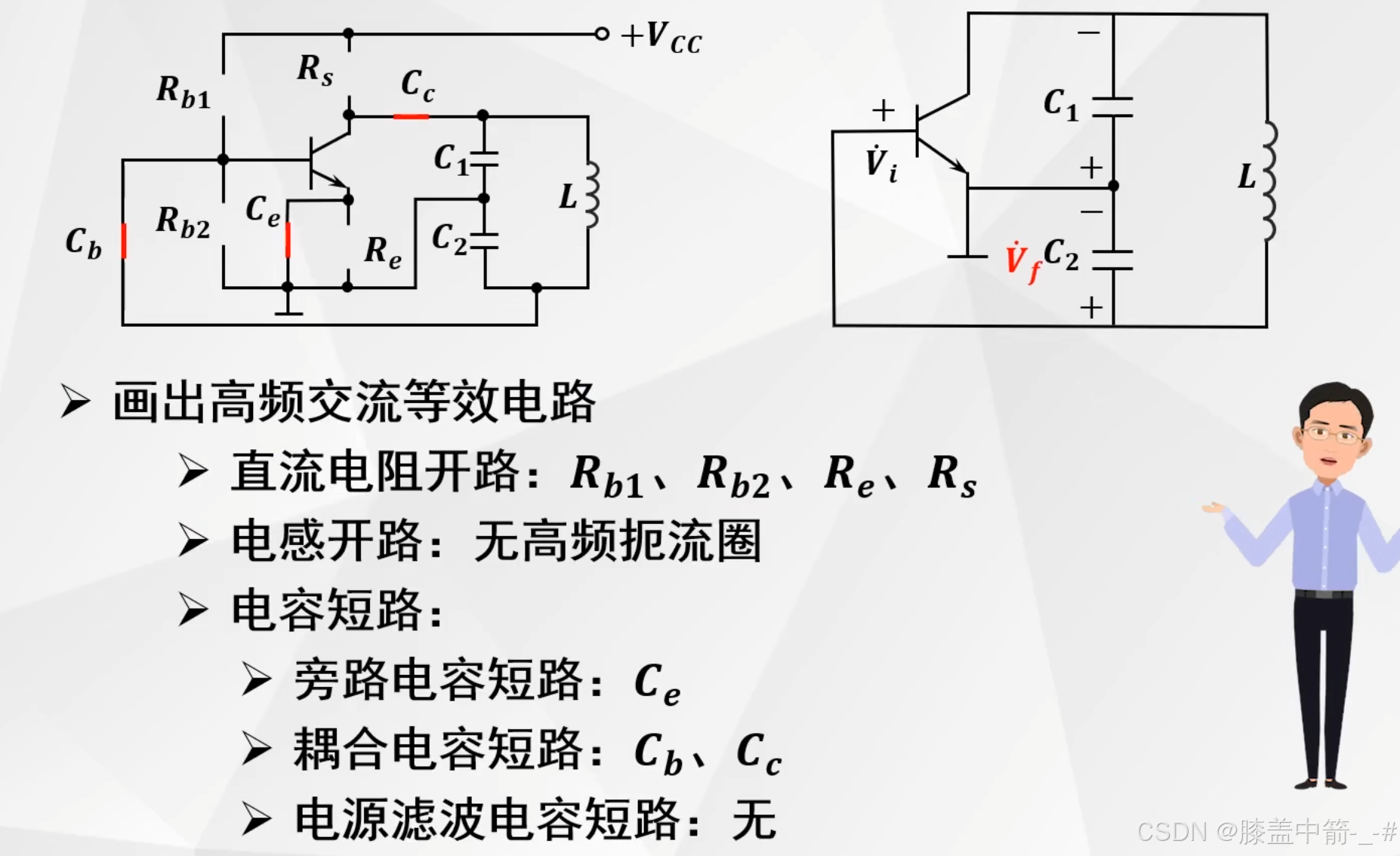

基本原理（考毕兹电路）
- 反馈电压从C2上取得，作为输入电压，形成正反馈，可以维持振荡。
- 反馈电压Vf是从电容上分压取得的，所以叫做电容反馈的三端式振荡器。

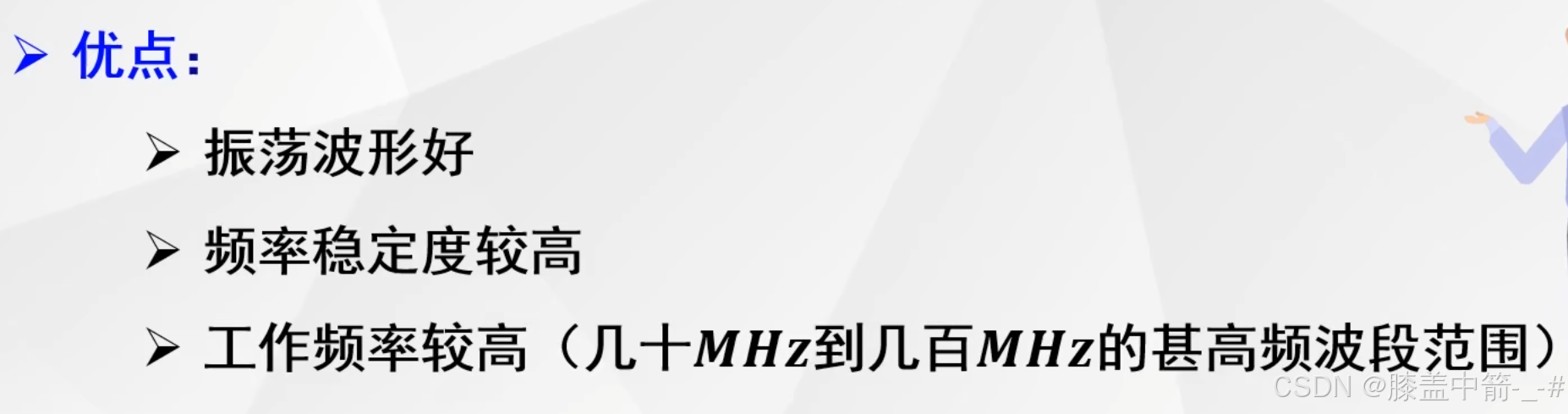

优缺点

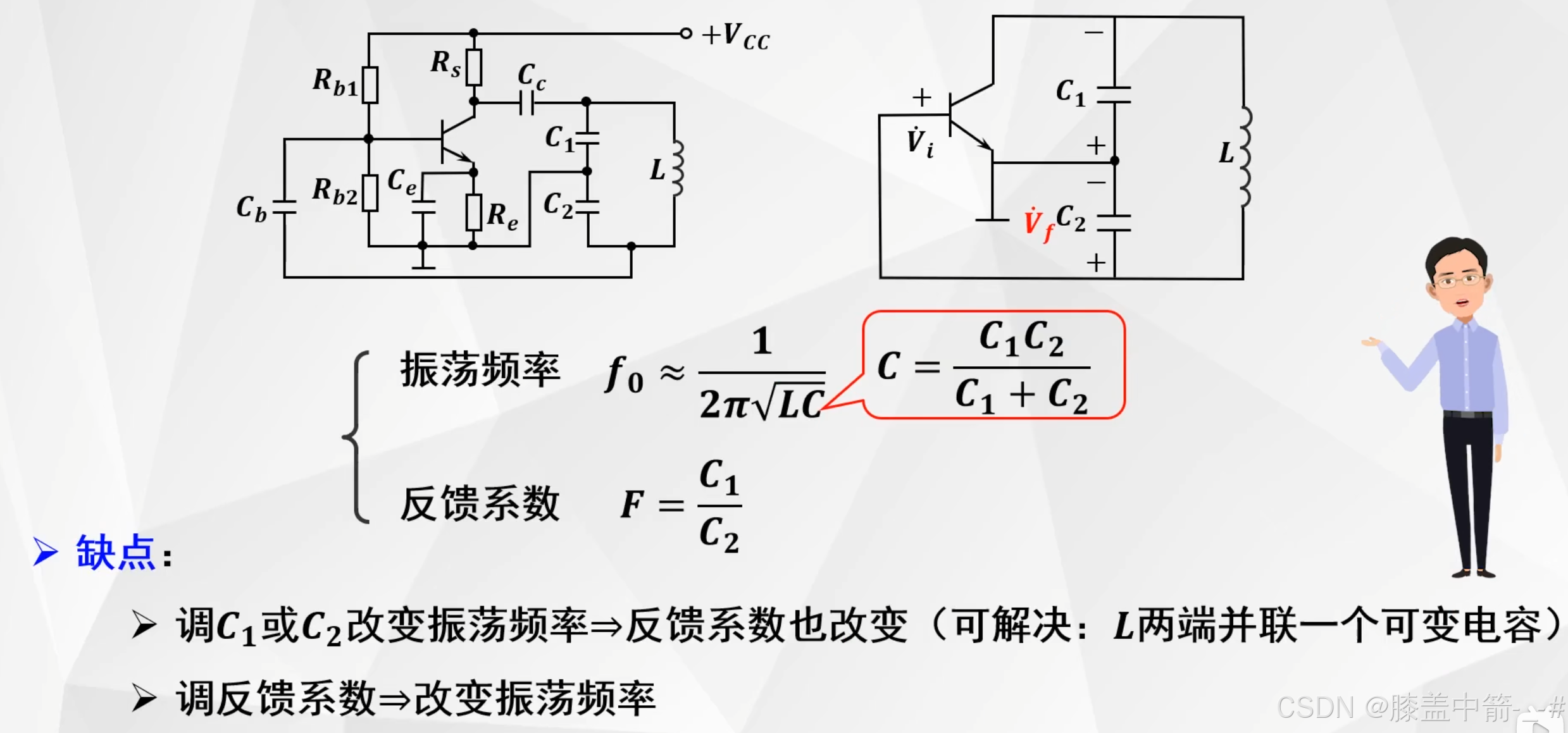

振荡频率
- 振荡频率由电感和电容决定（由电感看进去，电容是串联的）。
- 反馈系数就是两个电容上面的分压比。反馈系数用电容容抗乘上电流然后相比，电流相同消掉了，C在分母所以比值倒过来了
- 调整电容C1和C2来改变振荡频率的话，会改变反馈系数。
- 解决：可以通过在电感两端并联一个可变电容，在调整频率的时候，只要调节并联在电感两端的可变电容就行。

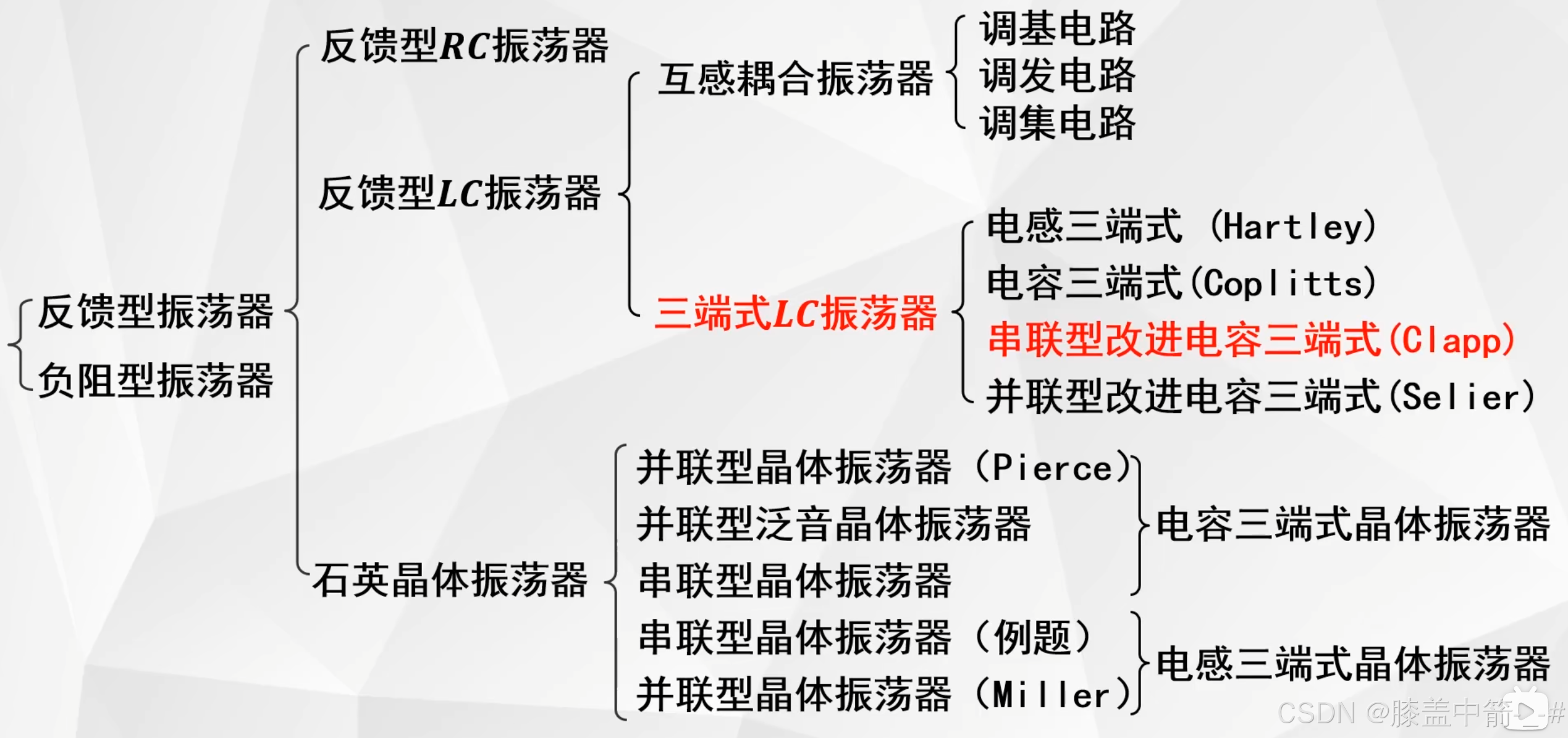

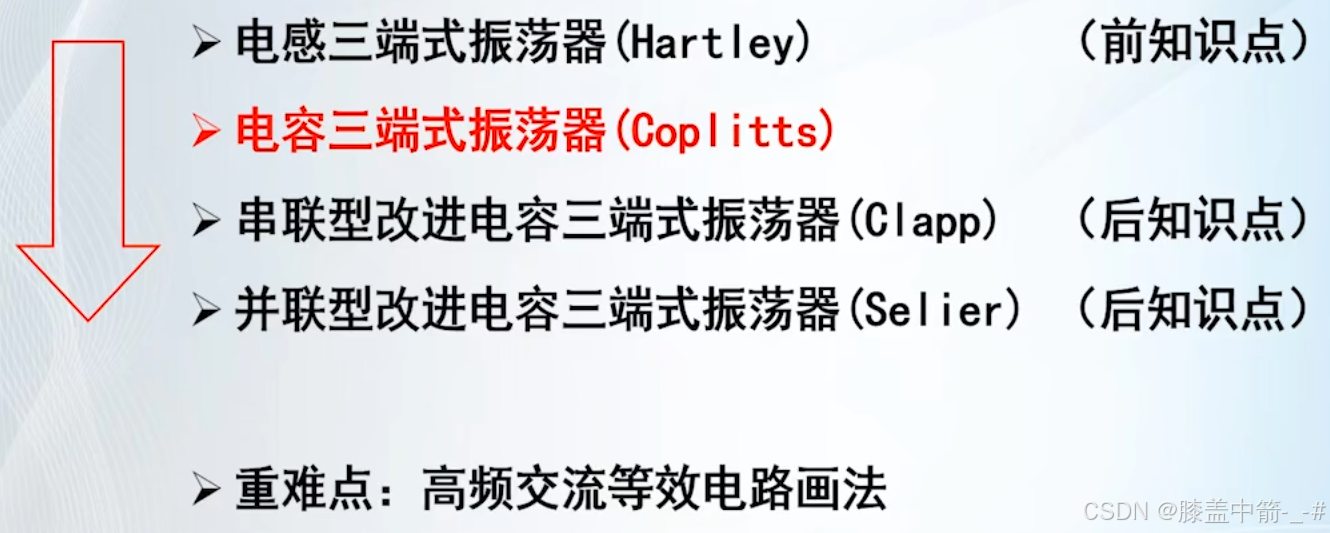

小结
越往下，三端式振荡器的性能越好。
改进型电容三端LC振荡器
串联改进电容三端式振荡器

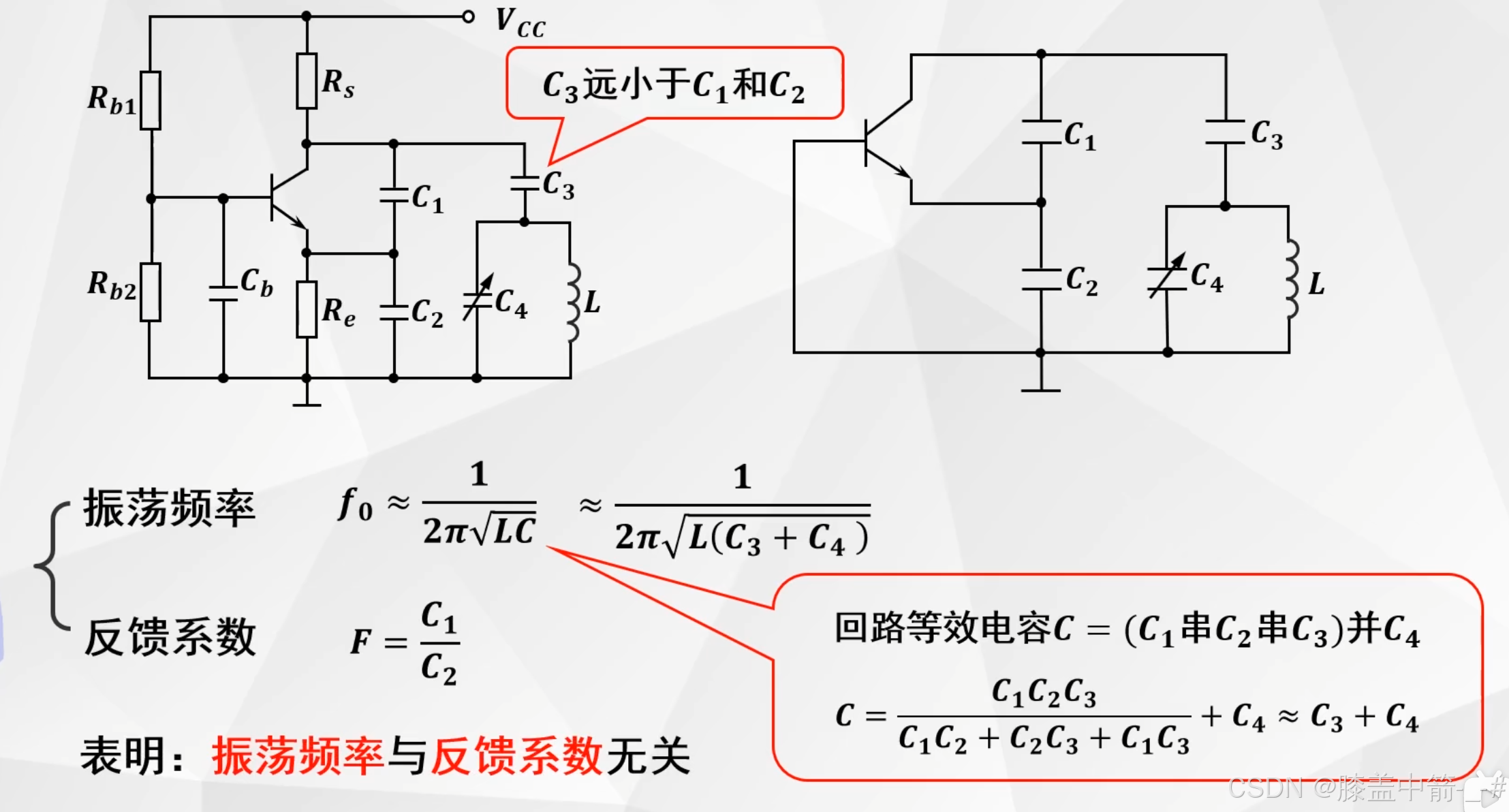

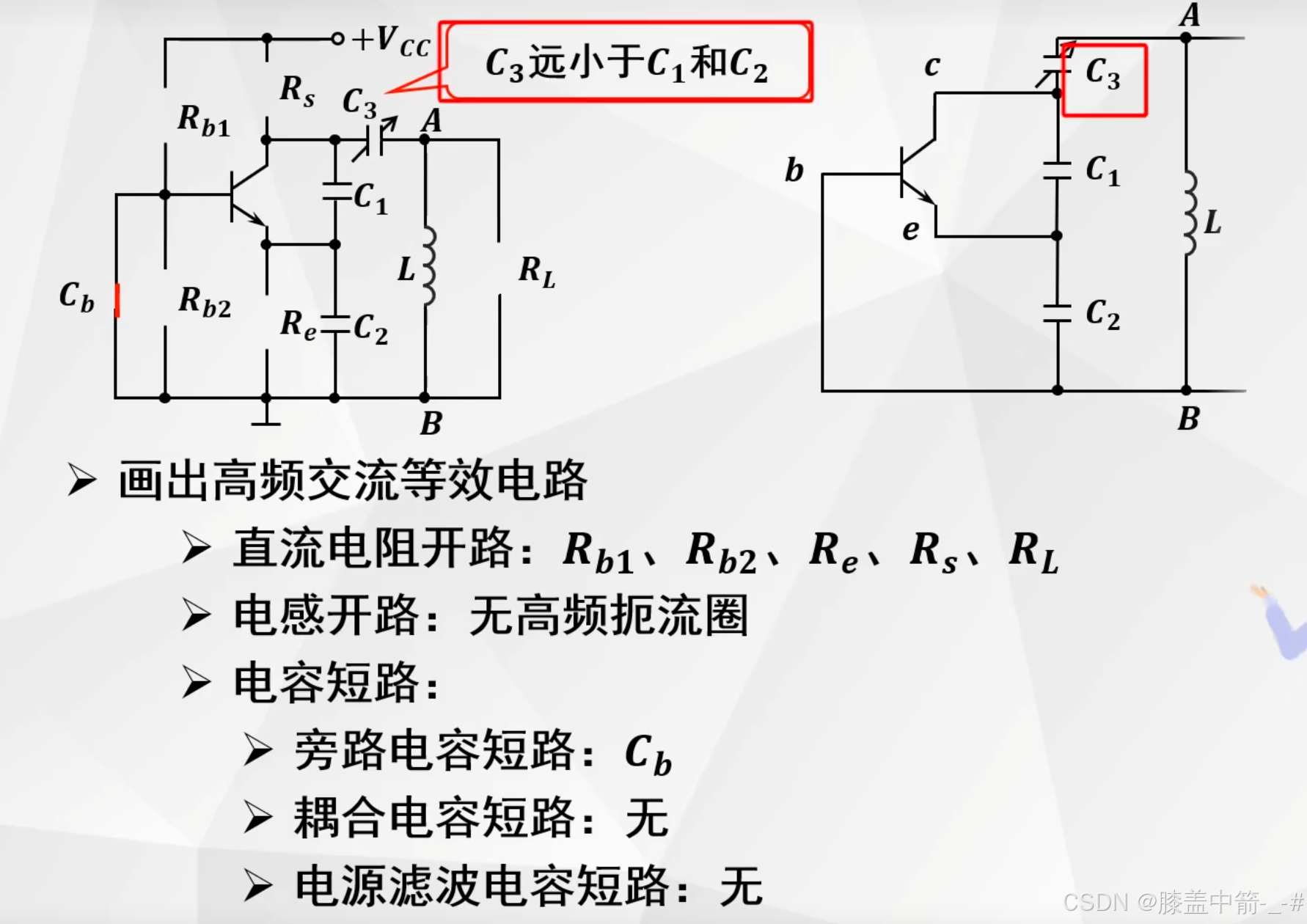

基本原理（克拉泼电路）
在电容三端振荡器改进的地方，就是加入了C3，并且C3远小于C1和C2。

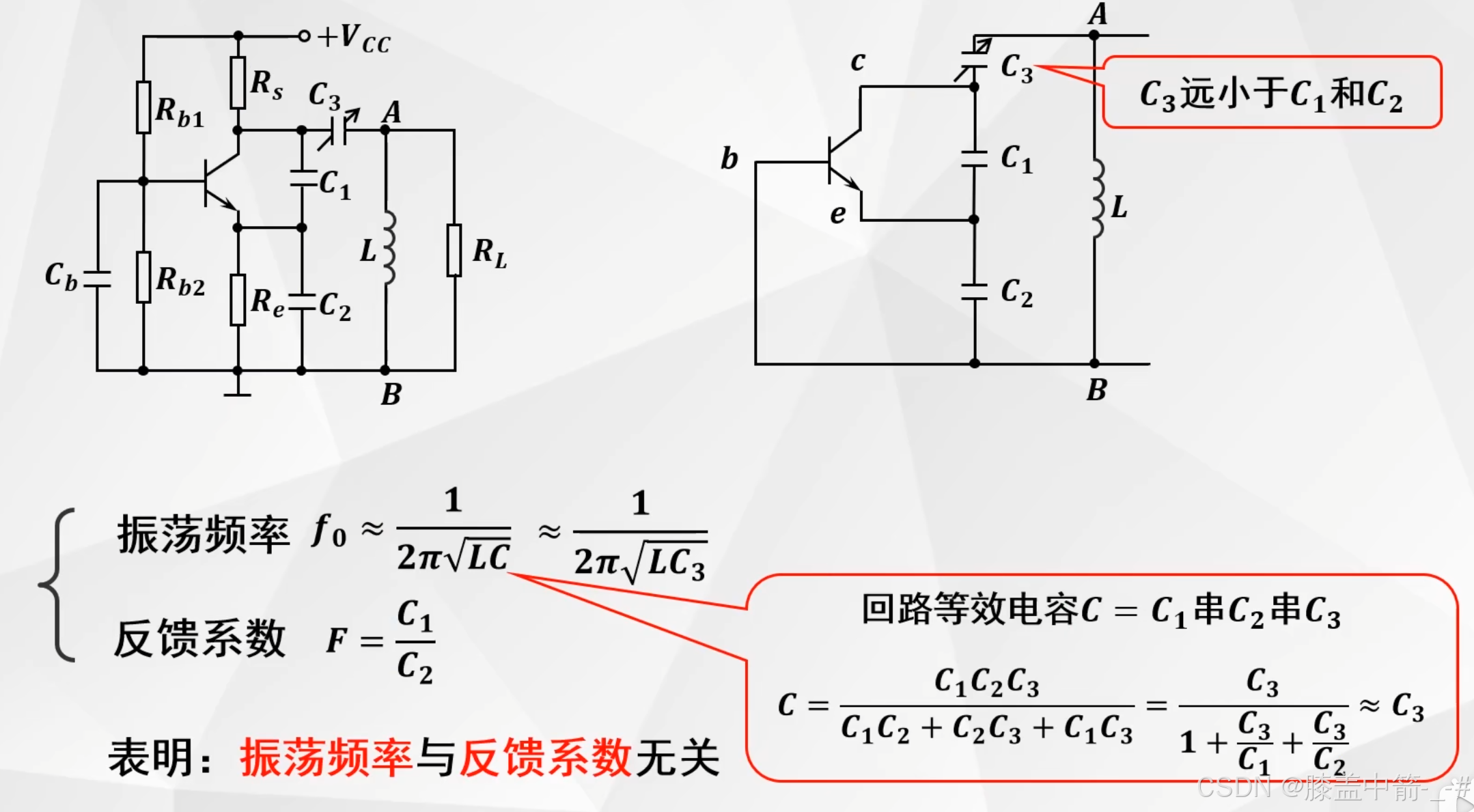

振荡频率
振荡频率由C1、C2和C3共同决定且约等于只由C3决定；而反馈系数F只由C1和C2决定。由此可以看到调整振荡频率和调整反馈系数，可以互不影响。

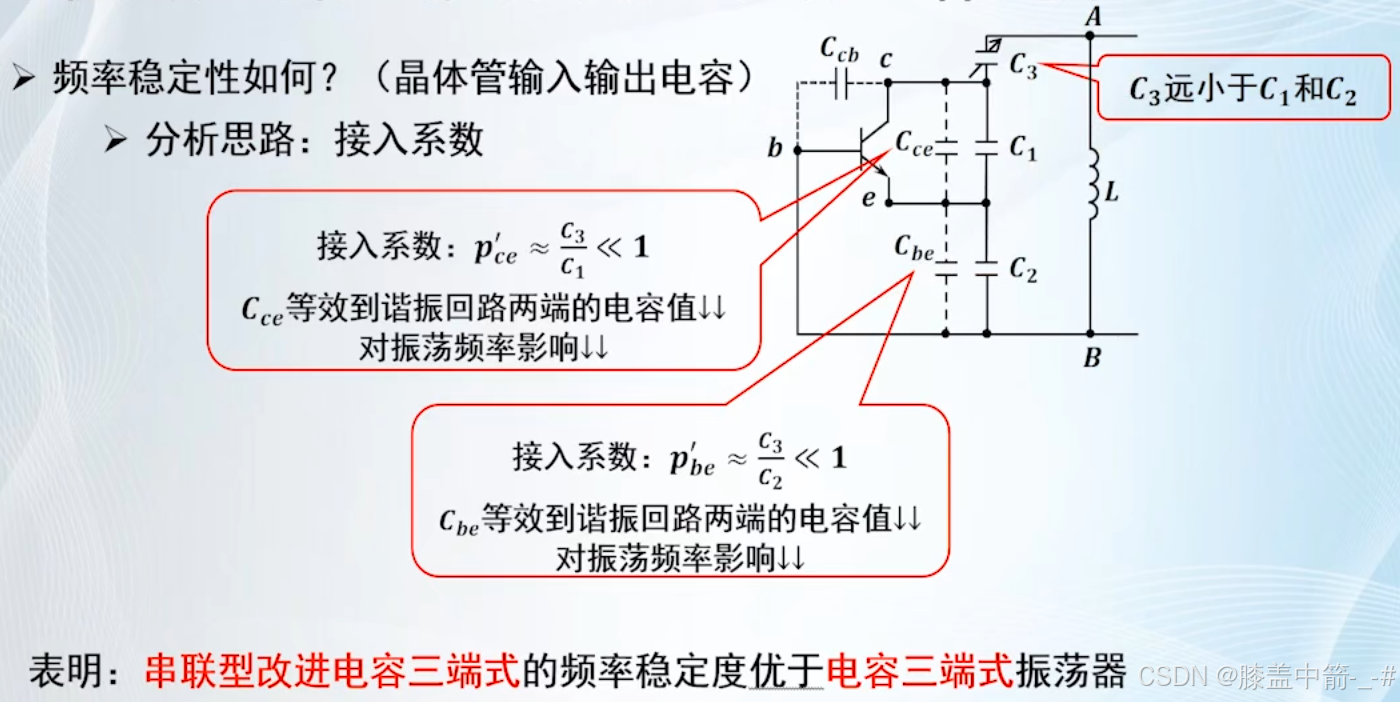

稳定性
主要通过接入系数p来分析，就是分析晶体管的输入输出电容对于振荡回路是否影响比较大。
- 以发射结的电容Cbe为例，计算出其接入系数pbe（分子部分是电容串联，由于C3远小于C1和C2，故电容串联后约等于C3），因此C3远小于C1和C2，所以接入系数非常小，发射结电容Cbe等效到谐振回路两端的电容值就非常小，对振荡频率影响也非常小。
- 由上可以知道，发射结电容Cce对振荡频率的影响也非常小。
- 正是因为C3的引入，使得接入系数变小，故管子对谐振回路的影响也变小了。

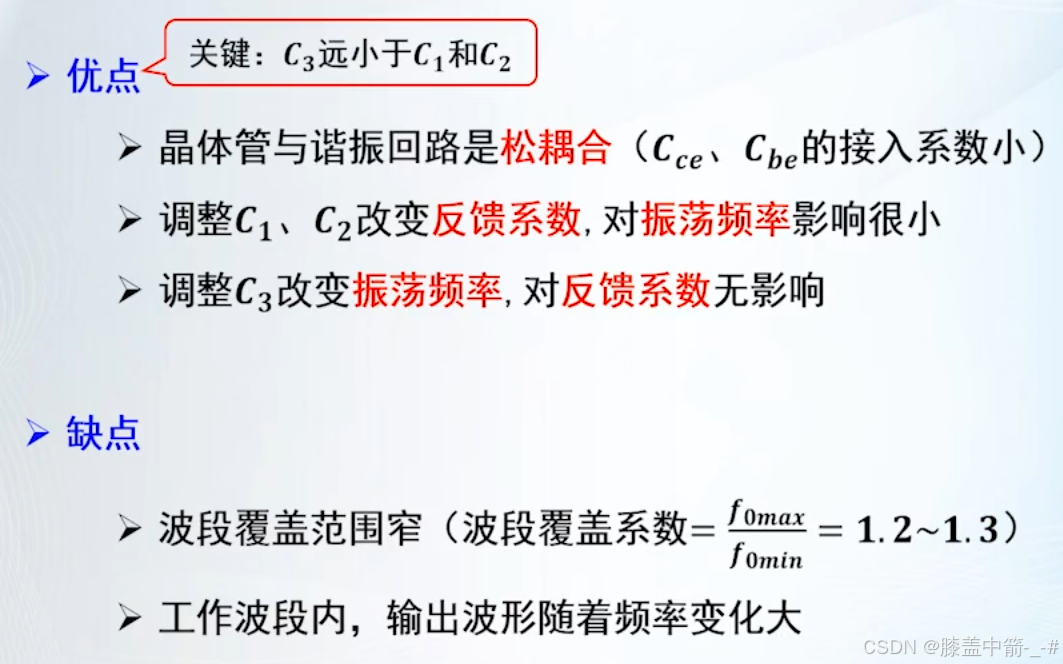

优缺点
波段系数 = 最大输出频率 / 最小输出频率
并联改进型电容三端式振荡器

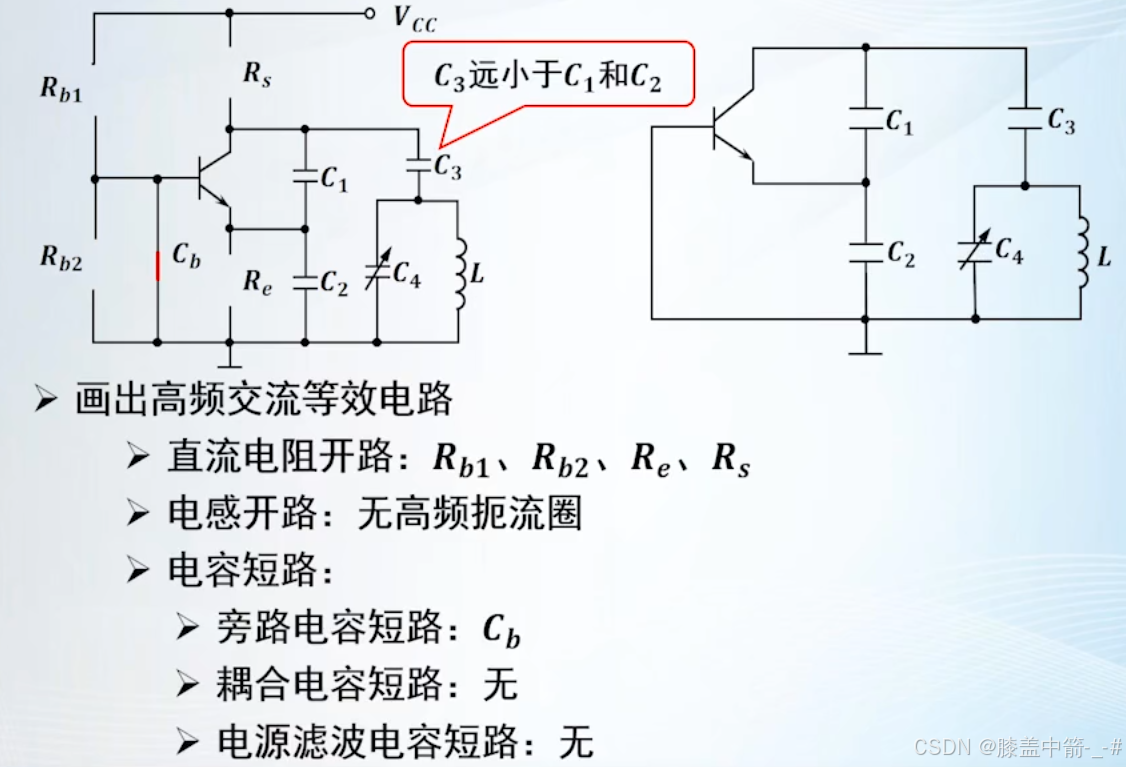

基本原理（西勒电路）
并联改进型电容三端是基于串联改进型电容三端所改进的，所以也要保证有串联型的优点。
如果有电路也满足这样一种形式，但并不满足C3远小于C1和C2，那么这样的电路也不能够被叫做并联改进型的电容三端，只能叫做一般的电容三端LC振荡器。
振荡频率
关键因素还是C3远小于C1和C2，所以并联改进型首先是串联改进型的改进。

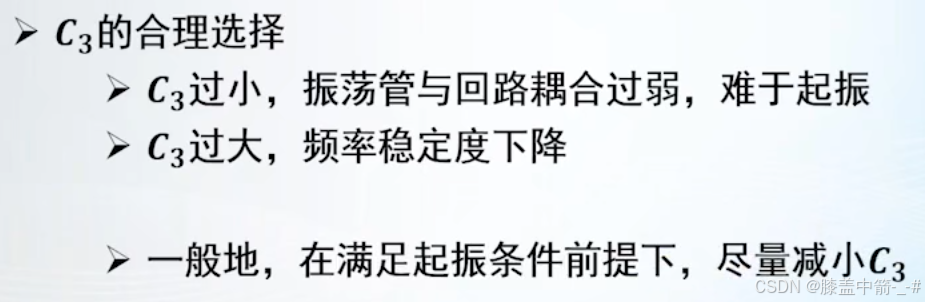

C3的选择
C3过小，那么反馈也会相对较小。

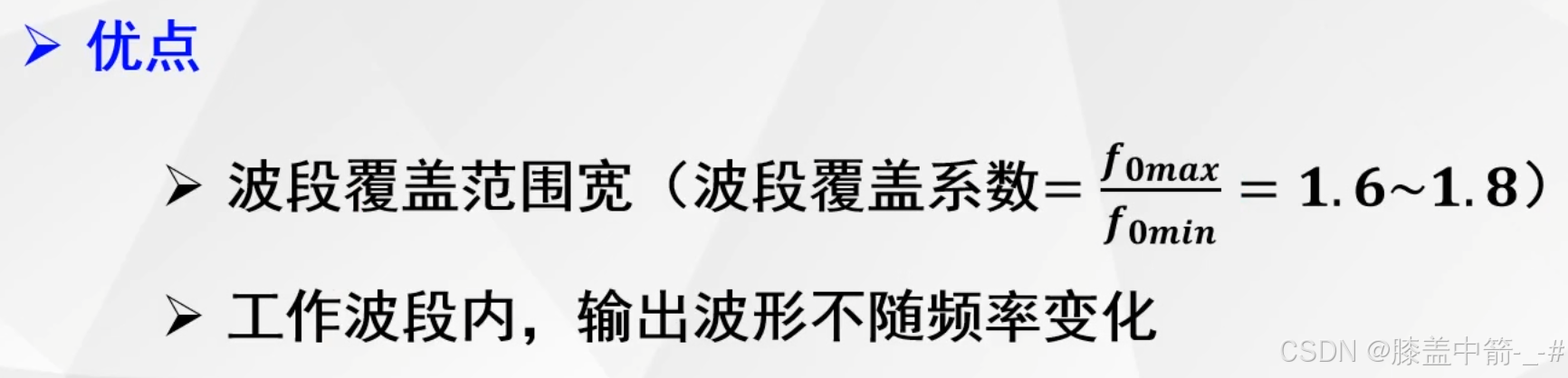

优缺点
并联型电容三端的优点就是改进了串联型电容三端的缺点。

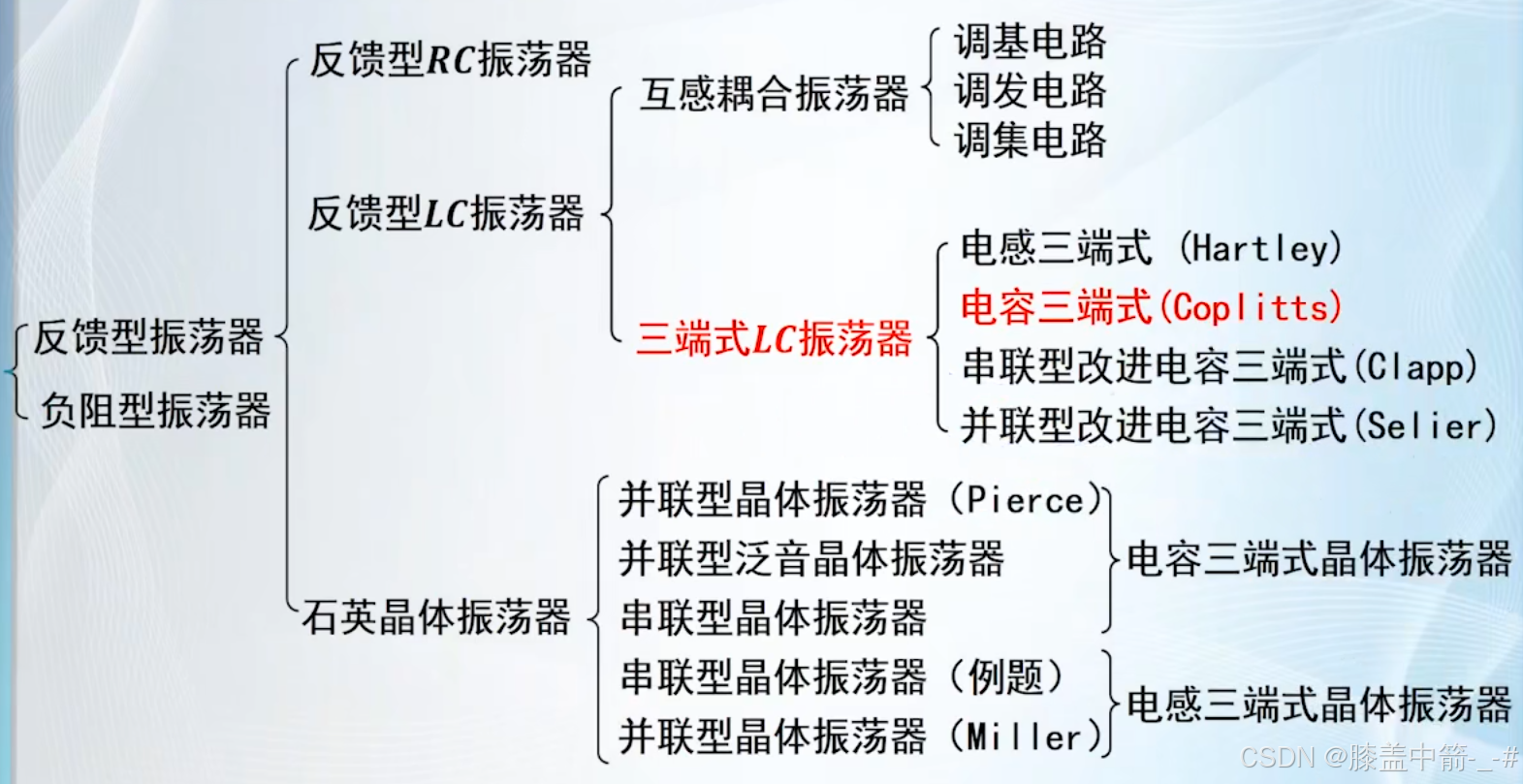

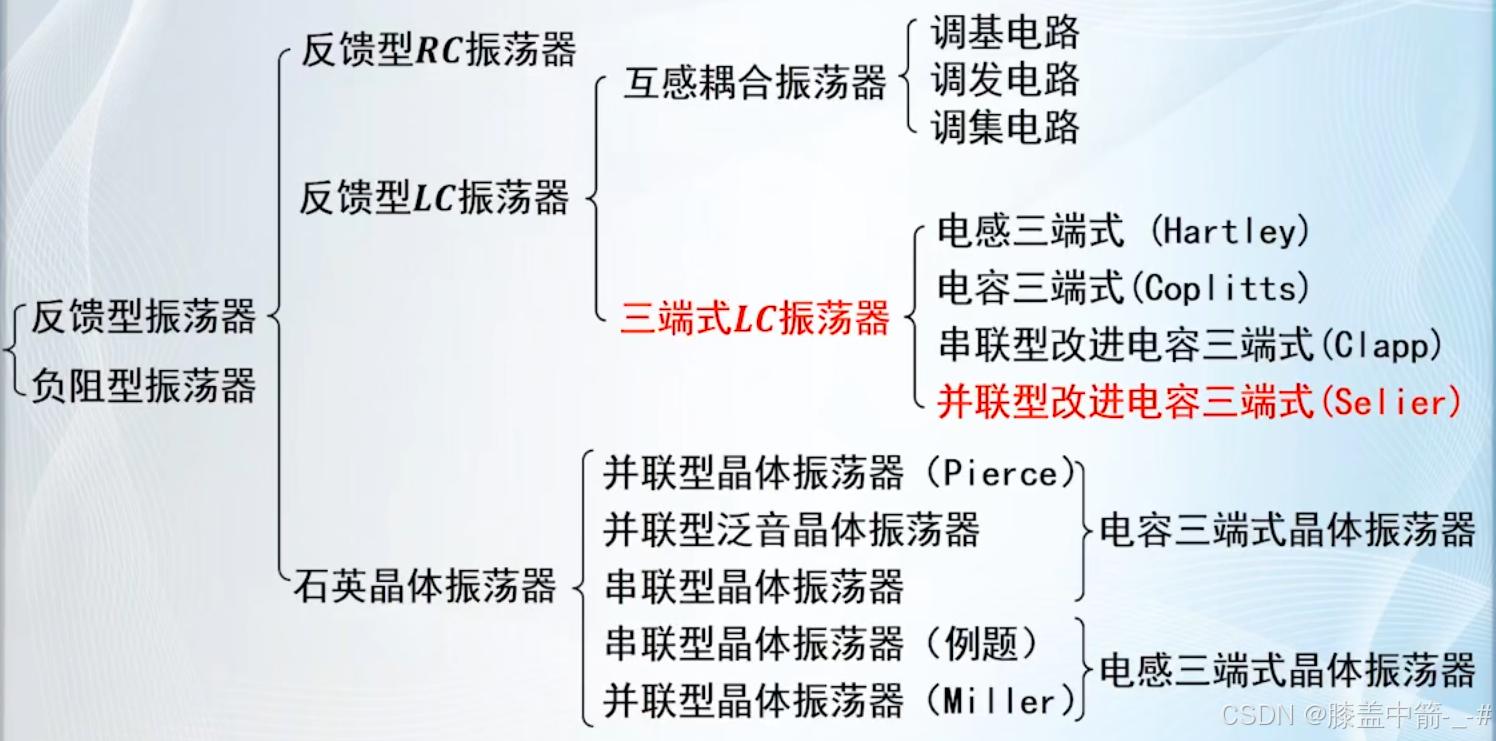

小结
可以看到，它们的性能是逐渐增高的，而且具有本质的差别，因此在判断高频振荡的类型的时候，需要精确定位，不能把并联型改进电容三端称之为电容三端，因为其性能差别很大。
