霍尔传感器与罗氏线圈的对比分析

本文通过对比霍尔传感器与罗氏线圈的物理特性差异，探讨两种传感技术的适用边界，为工程实践中传感器选型提供决策依据。

一、物理原理对比

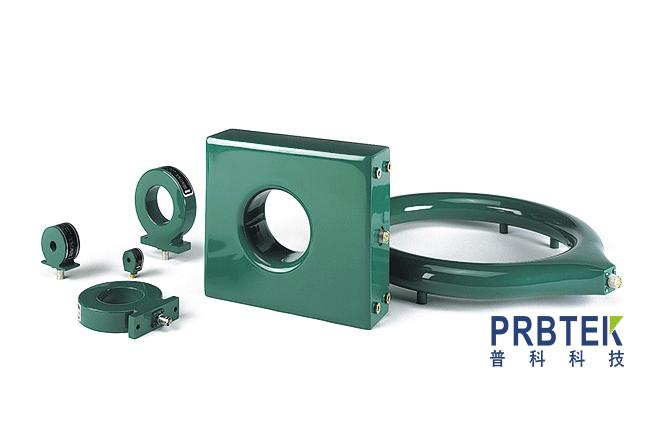

1. 霍尔效应传感器
   基于美国物理学家Edwin Hall发现的霍尔效应（1879年），利用半导体材料在磁场作用下的载流子偏转特性。当控制电流I垂直于磁场B时，产生的霍尔电势V_H=K_H·I·B，其中K_H为材料霍尔系数。现代霍尔传感器通常集成温度补偿电路和信号调理模块，支持模拟/数字双模输出。

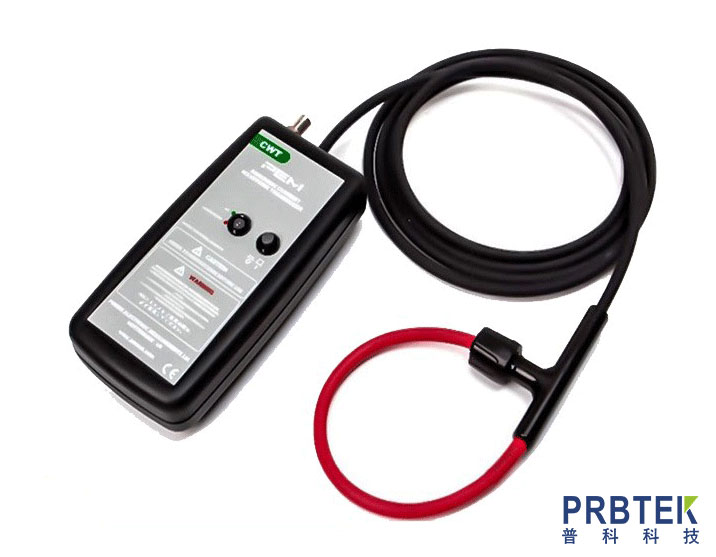

2. 罗氏线圈（Rogowski Coil）
   依据法拉第电磁感应定律工作，本质为空心环形线圈构成的微分电流传感器。其输出电压V(t)=M·dI(t)/dt，其中M为线圈互感系数。与带铁芯的传统电流互感器相比，具有线性度好、无磁饱和的特点，特别适合高频暂态电流检测。

二、性能参数比较（表1）

指标	霍尔传感器	罗氏线圈
测量对象	静态/动态磁场、电流	交流电流（含瞬态）
频率响应	DC-100kHz	0.1Hz-50MHz
线性度	0.1%-1%FS	0.1%-0.5%FS
温度漂移	0.02%/℃～0.1%/℃	<0.005%/℃
安装方式	需切割磁路	非侵入式绕线
典型精度	±1%～±3%	±0.2%～±1%

三、工程应用场景

1. 霍尔传感器优选场景

• 新能源汽车：永磁同步电机转子位置检测（分辨率<0.1°）
• 工业机器人：关节力矩传感器（量程0-500N·m）
• 智能电网：直流微网电流监控（精度等级0.5级）

1. 罗氏线圈适用领域

• 雷电冲击电流测量（8/20μs波形捕获）
• 变频器输出谐波分析（THD测量精度±0.5%）
• 核聚变装置等离子体电流监测（脉冲宽度<10ms）

四、典型案例分析
特斯拉Model 3驱动系统采用三路霍尔传感器构成冗余检测网络，实现电机转子位置±0.5°的检测精度。而国家电网±1100kV特高压直流工程则选用罗氏线圈作为换流阀过电压监测装置，成功捕捉到5kA/μs的电流变化率。

五、发展趋势
随着第三代半导体材料的应用，氮化镓（GaN）霍尔器件的工作温度已突破200℃，测量范围扩展至±3T。柔性印刷罗氏线圈的出现，使传感器可贴合异形导体表面，在航空导线检测中展现独特优势。

结论：传感器选型需综合考虑测量对象动态特性、环境耐受性及系统成本。霍尔器件在直流、弱磁场检测领域具有优势，而罗氏线圈在大电流瞬态测量场景不可替代，二者在智能感知系统中呈现互补发展态势。

注：本对比研究基于GB/T 13850-2021测量用互感器标准及IEC 61869-10电子式电流互感器技术要求。
