PVD中断检测掉电

概述

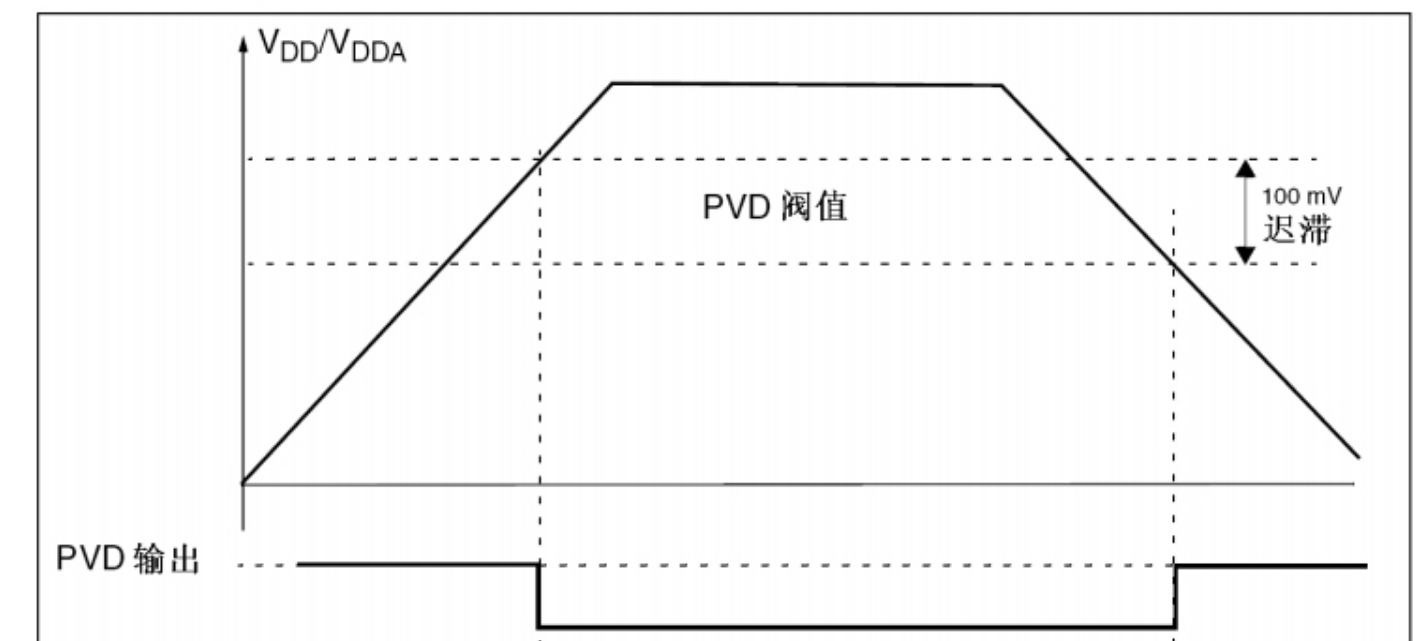

STM32 PVD功能具体可以检测到上电、掉电瞬间，其处理方式有中断响应及事件响应。掉电设置为上升沿触发，上电为下降沿触发

配置

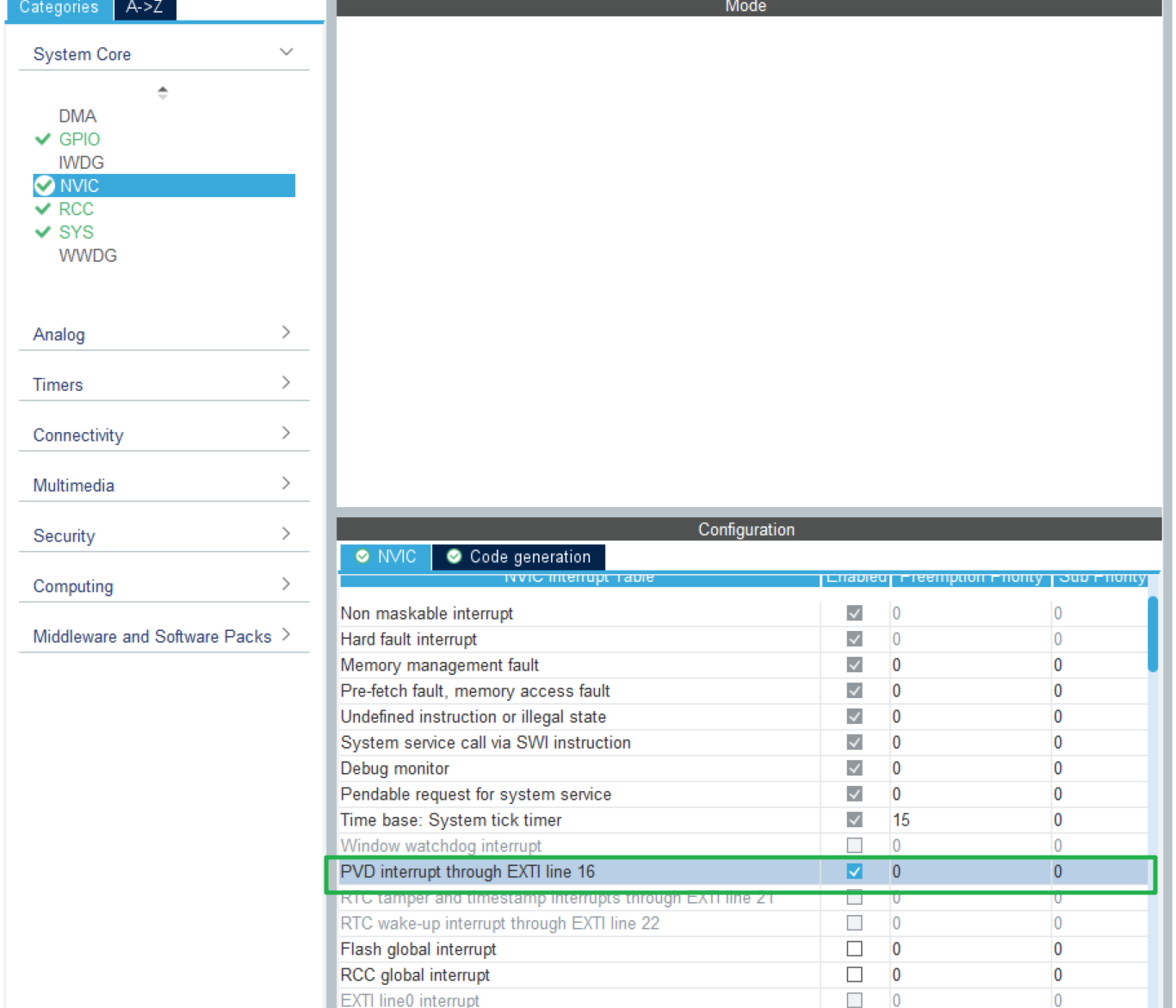

1.开启PVD中断并设置其优先级
2.配置响应中断或事件的阈值电压
3.配置响应模式

生成工程之后在工程里面进行模式和阈值的配置：

void PVD_config()//掉电监测初始化
{__HAL_RCC_PWR_CLK_ENABLE();HAL_NVIC_SetPriority(PVD_IRQn,0,0);HAL_NVIC_EnableIRQ(PVD_IRQn);PWR_PVDTypeDef sConfigPVD;sConfigPVD.PVDLevel=PWR_PVDLEVEL_7;//level7为2.9V阈值，对于掉电来说阈值越高越快响应sConfigPVD.Mode=PWR_PVD_MODE_IT_RISING  ;//模式为掉电时触发中断HAL_PWR_ConfigPVD(&sConfigPVD);HAL_PWR_EnablePVD();
}

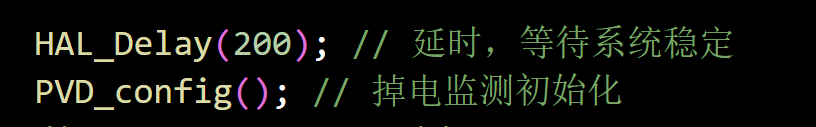

然后将上面的PVD初始化函数放在主函数初始化里面执行，但是要在执行该函数前先延时一段时间，因为上电瞬间MCU供电电压还未稳定，如果不延时一段时间会导致误触发PVD中断，因为我们想要的效果是在掉电的时候触发中断

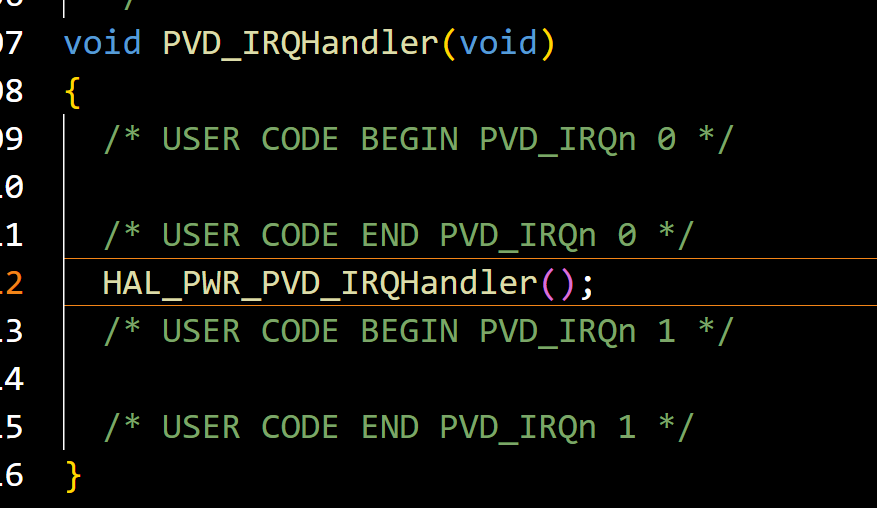

最后在stm32f1xx.it.c文件中找到其对应的中断服务函数，把要实现的功能如擦写数据放在里面即可：

void HAL_PWR_PVDCallback(void)
{// 在这里处理掉电中断事件if (__HAL_PWR_GET_FLAG(PWR_FLAG_PVDO) != RESET){// 电压低于阈值，执行掉电处理}else{// 电压高于阈值，执行恢复处理}
}

掉电擦写注意

掉电持续约50ms

FLASH的1页的擦除时间约为10-20ms，写一个字节的时间约几十us

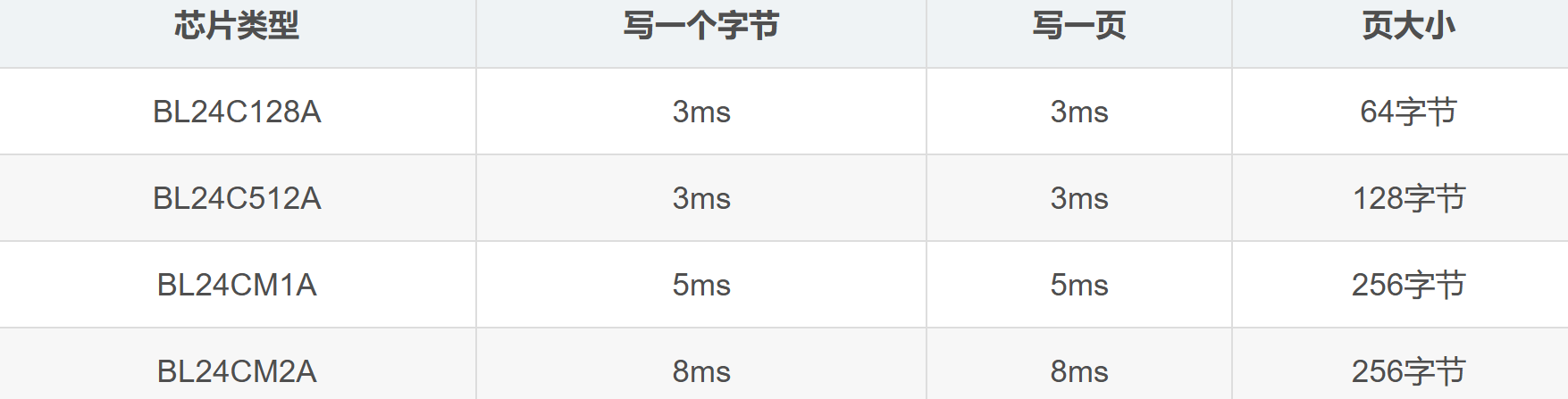

EEPROM如下
