【瑞萨RA4L1-SENSOR套件测评】LCD 自定义数字显示
本文介绍了 RA4L1 开发套件和瑞萨 e2 Studio 灵活软件包（FSP）实现 LCD 段码屏显示自定义数字的工程设计。
简介
在前一篇帖子中，我们介绍了 e2 studio 实现 LCD 显示工程构建、工程测试的主要流程，这里我们进一步实现 LCD 显示自定义数字的项目设计。
项目方案

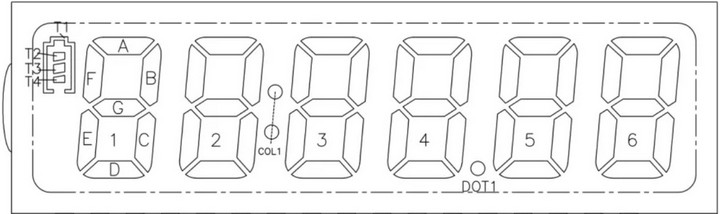

考虑到板载 LCD 段码屏小数点的位置以及数字个数，
以及后面将要进行的 ADC 电压显示（0 至 3.3V）和水位传感器测量水位高度（0 到 40mm）的显示范围，
自定义数字的范围定义为 00.00 至 99.99 ，保留两位小数；
实现该方案的整体思路如下
-
主函数定义目标数字
float n = 3.14159265； -
将自定义 float 小数扩大转换为 uint16 整数
uint16_t num = n * 100； -
通过前篇帖子的数字显示方法，分别定义
-
百分位（第6个数码管） -
void calculatePercentiles(uint16_t Num); -
十分位（第5个数码管）-
void calculateTenths(uint16_t Num); -
个位（第4个数码管，带小数点） -
void calculateOnesDot(uint16_t Num); -
十位（第3个数码管）-
void calculateTens(uint16_t Num);
-
-
调用定义好的数显函数，实现 LCD 段码屏的自定义数字显示。
代码
包括主函数、头文件、调用函数三部分。
- 按照前面的帖子，通过 FSP 快速创建 LCD 显示工程；
- 修改主函数代码；
- 添加 LCD 数字显示函数和头文件。
主函数
#include "hal_data.h"
#include "LCD_ShowNum.h"FSP_CPP_HEADER
void R_BSP_WarmStart(bsp_warm_start_event_t event);
FSP_CPP_FOOTERvoid hal_entry(void)
{/* TODO: add your own code here */fsp_err_t err;err = R_SLCDC_Open(&g_slcdc0_ctrl, &g_slcdc0_cfg);assert(FSP_SUCCESS == err);R_BSP_SoftwareDelay(5, BSP_DELAY_UNITS_MILLISECONDS);err = R_SLCDC_Start(&g_slcdc0_ctrl);assert(FSP_SUCCESS == err);while(1){float vol = 9.14159265; // voltage valueuint16_t Num = vol * 100; // convert to uint16_t styleLCD_ShowNum(Num);R_BSP_SoftwareDelay (500, BSP_DELAY_UNITS_MILLISECONDS);LCD_Clear();}#if BSP_TZ_SECURE_BUILDR_BSP_NonSecureEnter();
#endif
}
头文件
LCD_ShowNum.h
#ifndef LCD_SHOWNUM_H_
#define LCD_SHOWNUM_H_extern const uint16_t Num;void LCD_ShowNum(uint16_t Num);void calculateTens(uint16_t Num);void calculateOnes(uint16_t Num);void calculateOnesDot(uint16_t Num);void calculateTenths(uint16_t Num);void calculatePercentiles(uint16_t Num);void LCD_Clear();
void LCD_Light();#endif
调用函数
在 src 文件夹下新建调用函数文件 LCD_ShowNum.c 和相应的头文件 LCD_ShowNum.h ，分别定义数显函数和函数调用头文件。
LCD_ShowNum.c
#include "hal_data.h"
#include "LCD_ShowNum.h"/**@brief LCD 清屏@param None@return None
*/
void LCD_Clear()
{// Clear SEG0-41 段uint8_t segment_data_num_off[41+1] ;for(int i=0;i<=41;i++)segment_data_num_off[i] = 0;R_SLCDC_Write(&g_slcdc0_ctrl, 0, segment_data_num_off, sizeof(segment_data_num_off));
}/**@brief LCD 全亮@param None@return None
*/
void LCD_Light()
{uint8_t segment_data_num_on[41+1] ;for(int i=0;i<=41;i++)segment_data_num_on[i] = 0xf;R_SLCDC_Write(&g_slcdc0_ctrl, 0, segment_data_num_on, sizeof(segment_data_num_on));
}/**@brief LCD屏显示频率@param frequency -[in] 频率@return 无
*/
void LCD_ShowNum(uint16_t Num)
{calculateTens(Num); // 十位//calculateOnes(Num); // 个位calculateOnesDot(Num); // 个位（带小数点）calculateTenths(Num); // 小数十分位calculatePercentiles(Num); // 小数百分位
}/**@brief 计算十位，如33.31，则十位3@param None@return 无
*/
void calculateTens(uint16_t Num)
{if(Num / 1000 % 10 == 0){R_SLCDC_Modify(&g_slcdc0_ctrl, 22, 0xD, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 23, 0x7, 0xF); // 0}else if(Num / 1000 % 10 == 1){R_SLCDC_Modify(&g_slcdc0_ctrl, 22, 0x0, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 23, 0x6, 0xF); // 1}else if(Num / 1000 % 10 == 2){R_SLCDC_Modify(&g_slcdc0_ctrl, 22, 0xE, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 23, 0x3, 0xF); // 2}else if(Num / 1000 % 10 == 3){R_SLCDC_Modify(&g_slcdc0_ctrl, 22, 0xA, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 23, 0x7, 0xF); // 3}else if(Num / 1000 % 10 == 4){R_SLCDC_Modify(&g_slcdc0_ctrl, 22, 0x3, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 23, 0x6, 0xF); // 4}else if(Num / 1000 % 10 == 5){R_SLCDC_Modify(&g_slcdc0_ctrl, 22, 0xB, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 23, 0x5, 0xF); // 5}else if(Num / 1000 % 10 == 6){R_SLCDC_Modify(&g_slcdc0_ctrl, 22, 0xF, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 23, 0x5, 0xF); // 6}else if(Num / 1000 % 10 == 7){R_SLCDC_Modify(&g_slcdc0_ctrl, 22, 0x1, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 23, 0x7, 0xF); // 7}else if(Num / 1000 % 10 == 8){R_SLCDC_Modify(&g_slcdc0_ctrl, 22, 0xF, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 23, 0xF, 0xF); // 8}else if(Num / 1000 % 10 == 9){R_SLCDC_Modify(&g_slcdc0_ctrl, 22, 0xB, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 23, 0xF, 0xF); // 9}
}/**@brief 计算个位，如3.31，则个位 3@param None@return 无
*/
void calculateOnes(uint16_t Num)
{if(Num / 100 % 10 == 0){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0xD, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0x7, 0xF); // 0}else if(Num / 100 % 10 == 1){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0x0, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0x6, 0xF); // 1}else if(Num / 100 % 10 == 2){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0xE, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0x3, 0xF); // 2}else if(Num / 100 % 10 == 3){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0xA, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0x7, 0xF); // 3}else if(Num / 100 % 10 == 4){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0x3, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0x6, 0xF); // 4}else if(Num / 100 % 10 == 5){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0xB, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0x5, 0xF); // 5}else if(Num / 100 % 10 == 6){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0xF, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0x5, 0xF); // 6}else if(Num / 100 % 10 == 7){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0x1, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0x7, 0xF); // 7}else if(Num / 100 % 10 == 8){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0xF, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0x7, 0xF); // 8}else if(Num / 100 % 10 == 9){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0xB, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0x7, 0xF); // 9}
}/**@brief 计算个位，如3.31，则个位 3. (带小数点)@param None@return 无
*/
void calculateOnesDot(uint16_t Num)
{if(Num / 100 % 10 == 0){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0xD, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0xF, 0xF); // 0.}else if(Num / 100 % 10 == 1){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0x0, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0xE, 0xF); // 1.}else if(Num / 100 % 10 == 2){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0xE, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0xB, 0xF); // 2.}else if(Num / 100 % 10 == 3){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0xA, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0xF, 0xF); // 3.}else if(Num / 100 % 10 == 4){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0x3, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0xE, 0xF); // 4.}else if(Num / 100 % 10 == 5){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0xB, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0xD, 0xF); // 5.}else if(Num / 100 % 10 == 6){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0xF, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0xD, 0xF); // 6.}else if(Num / 100 % 10 == 7){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0x1, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0xF, 0xF); // 7.}else if(Num / 100 % 10 == 8){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0xF, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0xF, 0xF); // 8.}else if(Num / 100 % 10 == 9){R_SLCDC_Modify(&g_slcdc0_ctrl, 24, 0xB, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 29, 0xF, 0xF); // 9.}
}/**@brief 计算小数十分位，如3.31，则十分位 3@param voltage -[in] 电压@return 无
*/
void calculateTenths(uint16_t Num)
{if(Num / 10 % 10 == 0){R_SLCDC_Modify(&g_slcdc0_ctrl, 30, 0xD, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 39, 0x7, 0xF); // 0}else if(Num / 10 % 10 == 1){R_SLCDC_Modify(&g_slcdc0_ctrl, 30, 0x0, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 39, 0x6, 0xF); // 1}else if(Num / 10 % 10 == 2){R_SLCDC_Modify(&g_slcdc0_ctrl, 30, 0xE, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 39, 0x3, 0xF); // 2}else if(Num / 10 % 10 == 3){R_SLCDC_Modify(&g_slcdc0_ctrl, 30, 0xA, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 39, 0x7, 0xF); // 3}else if(Num / 10 % 10 == 4){R_SLCDC_Modify(&g_slcdc0_ctrl, 30, 0x3, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 39, 0x6, 0xF); // 4}else if(Num / 10 % 10 == 5){R_SLCDC_Modify(&g_slcdc0_ctrl, 30, 0xB, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 39, 0x5, 0xF); // 5}else if(Num / 10 % 10 == 6){R_SLCDC_Modify(&g_slcdc0_ctrl, 30, 0xF, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 39, 0x5, 0xF); // 6}else if(Num / 10 % 10 == 7){R_SLCDC_Modify(&g_slcdc0_ctrl, 30, 0x1, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 39, 0x7, 0xF); // 7}else if(Num / 10 % 10 == 8){R_SLCDC_Modify(&g_slcdc0_ctrl, 30, 0xF, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 39, 0xF, 0xF); // 8}else if(Num / 10 % 10 == 9){R_SLCDC_Modify(&g_slcdc0_ctrl, 30, 0xB, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 39, 0xF, 0xF); // 9}
}/**@brief 计算小数百分位，如3.31，则百分位 1@param None@return 无
*/
void calculatePercentiles(uint16_t Num)
{if(Num % 10 == 0){R_SLCDC_Modify(&g_slcdc0_ctrl, 40, 0xD, 0xF); // 0R_SLCDC_Modify(&g_slcdc0_ctrl, 41, 0x7, 0xF);}else if(Num % 10 == 1){R_SLCDC_Modify(&g_slcdc0_ctrl, 40, 0x0, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 41, 0x6, 0xF); // 1}else if(Num % 10 == 2){R_SLCDC_Modify(&g_slcdc0_ctrl, 40, 0xE, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 41, 0x3, 0xF); // 2}else if(Num % 10 == 3){R_SLCDC_Modify(&g_slcdc0_ctrl, 40, 0xA, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 41, 0x7, 0xF); // 3}else if(Num % 10 == 4){R_SLCDC_Modify(&g_slcdc0_ctrl, 40, 0x3, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 41, 0x6, 0xF); // 4}else if(Num % 10 == 5){R_SLCDC_Modify(&g_slcdc0_ctrl, 40, 0xB, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 41, 0x5, 0xF); // 5}else if(Num % 10 == 6){R_SLCDC_Modify(&g_slcdc0_ctrl, 40, 0xF, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 41, 0x5, 0xF); // 6}else if(Num % 10 == 7){R_SLCDC_Modify(&g_slcdc0_ctrl, 40, 0x1, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 41, 0x7, 0xF); // 7}else if(Num % 10 == 8){R_SLCDC_Modify(&g_slcdc0_ctrl, 40, 0xF, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 41, 0xF, 0xF); // 8}else if(Num % 10 == 9){R_SLCDC_Modify(&g_slcdc0_ctrl, 40, 0xB, 0xF);R_SLCDC_Modify(&g_slcdc0_ctrl, 41, 0xF, 0xF); // 9}
}
完成文件创建和工程编译，上传固件至开发板，即可实现自定义数字的显示。
参考：LCD段码屏HT1621的使用 .

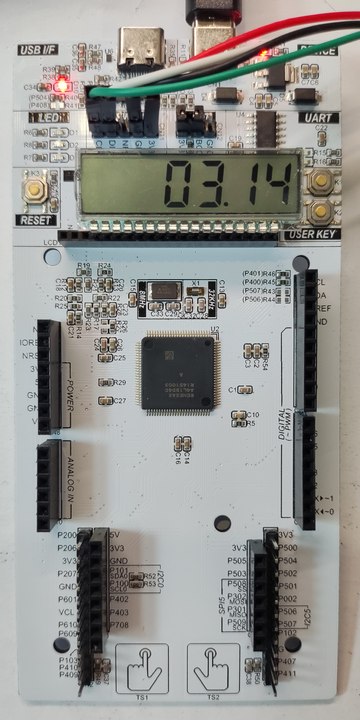

效果
动态
总结
本文介绍了 RA4L1 开发套件和瑞萨 e2 Studio 灵活软件包（FSP）实现 LCD 段码屏显示自定义数字的工程设计，为瑞萨 RA4L1 系列单片机的快速开发和应用提供了参考。
