得到了一块NucleoWB55RG 板子，不喜欢官方的工程文件结构，想要搭建一个自己的工程模板。
st的支持的开发环境有很多：keil,iar,stm32cube等，这里选择iar
st开发的库方式有3种，标准库，HAL和LL库，这里使用官方下载的HAL库。
还可以安装软件cubeMX，使用图形化的配置生成工程，但个人还是更喜欢自己动手搭建工程，可以更加熟悉工程文件结构。

安装开发环境

网上找到IAR的开发环境，按步骤安装和添加license，这里使用的版本如下：
在这里插入图片描述

预先准备库包

从官方网站搜索下载到对应nucleo wb55rg的FW library,这里使用的版本如下：
在这里插入图片描述

新建工程

新建工程前，可先在想要保存工程的路径上添加一些分类的文件夹，根据个人喜好就行,大小写均可。我的分类如下：
在这里插入图片描述

halDriver:用于存放hal库中的驱动文件
startup: 用于存放特定型号MCU的启动文件，一般是汇编文件
user:用于存放main，以及用户开发的文件
ewArm：用于存放工程文件和相关配置
cmsis：用于存放cmsis相关文件以及和其紧密相关的device特定文件
bsp: board support package, 用于存放官方提供的板级支持包文件，如果不想添加或者自己开发都可以。

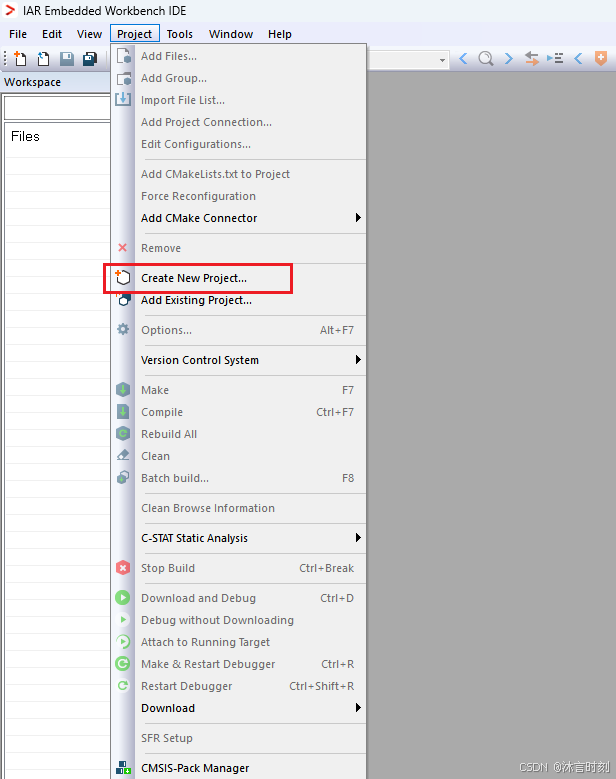

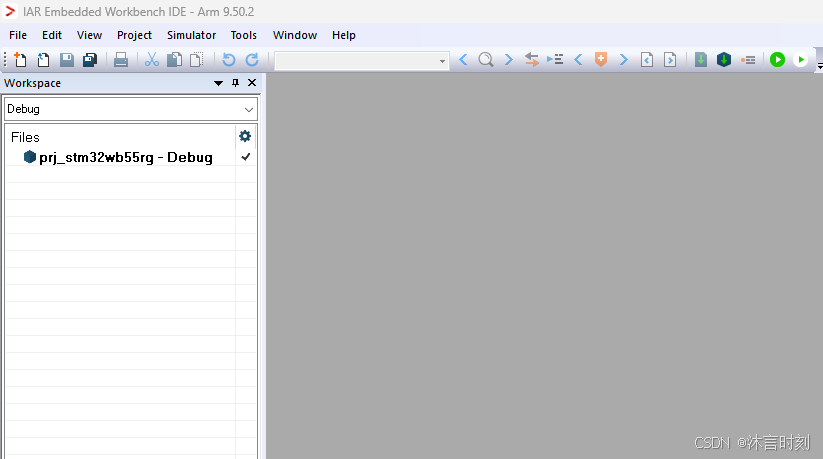

打开iar,点击menu project -> create New Project，选择Tool chain: Arm, 点击OK，保存到上述ewArm文件夹路径下
在这里插入图片描述

添加文件

将对应的文件copy添加到工程模板中

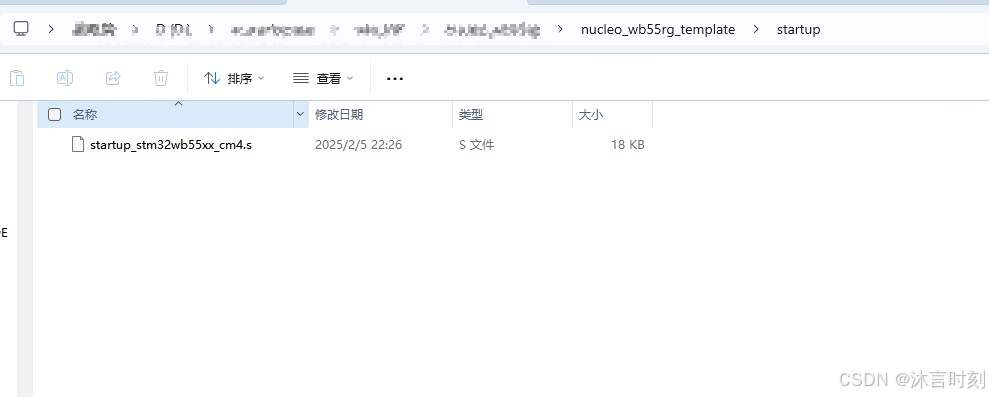

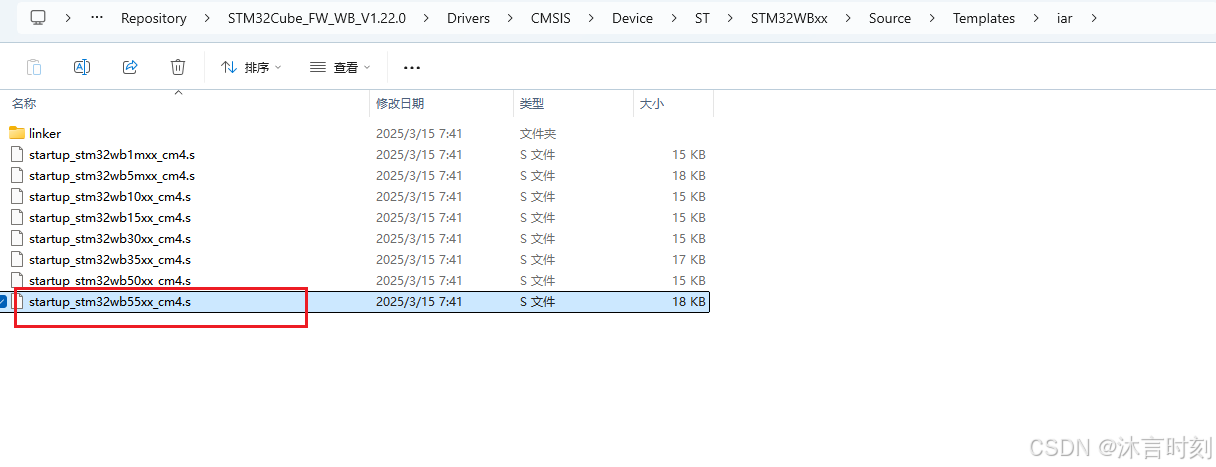

添加启动文件

只添加对应的即可
在这里插入图片描述

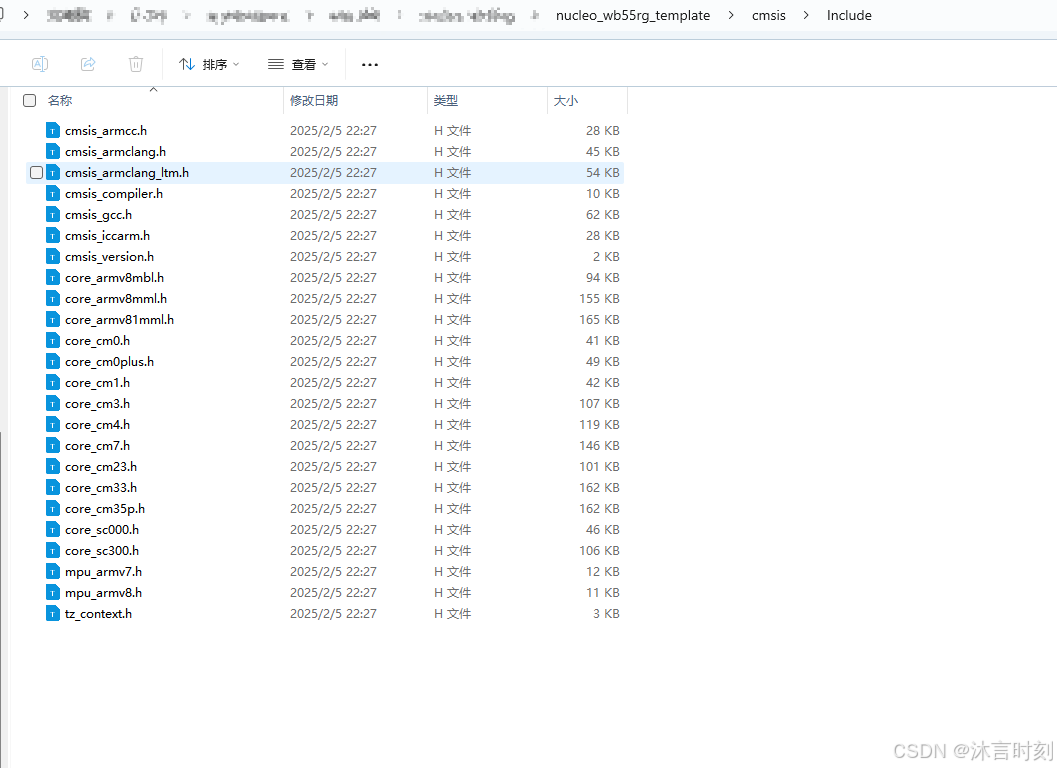

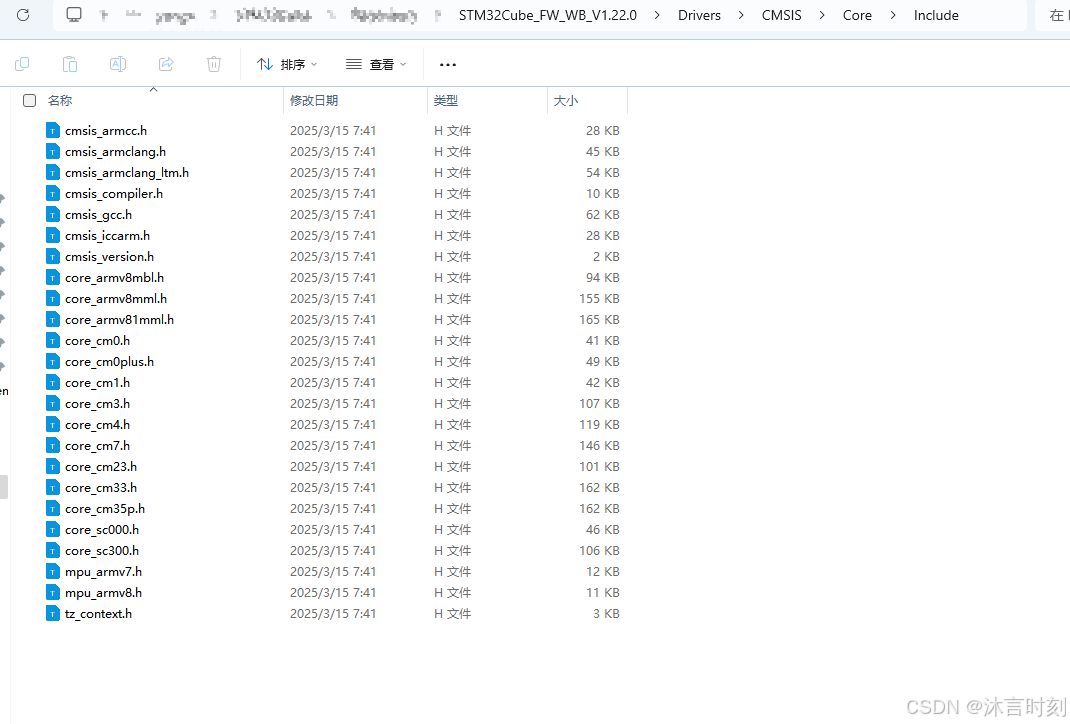

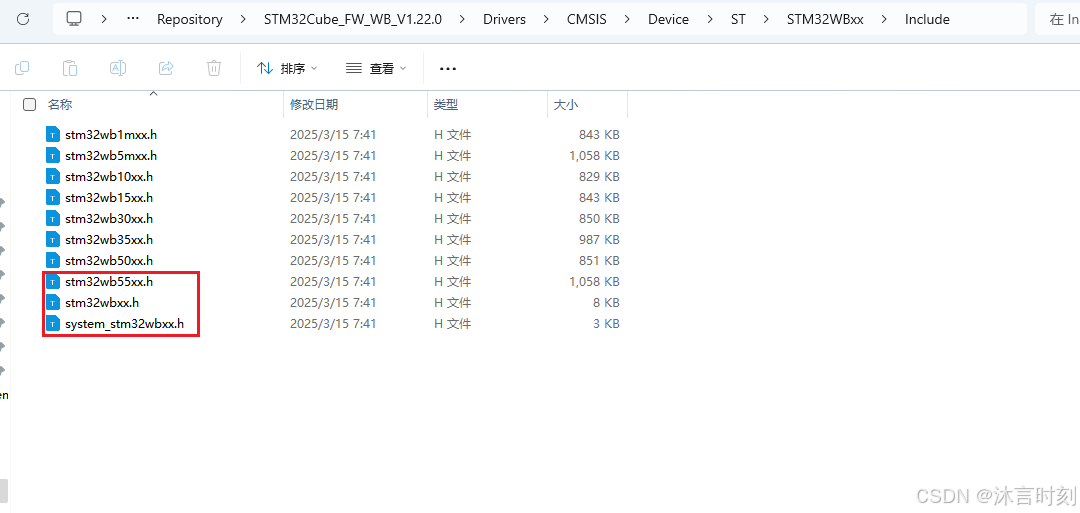

添加 cmsis文件

如图所示。为方便操作，cmsis–core–include中文件全部添加，后续可将不需要的多余文件删除掉
在这里插入图片描述

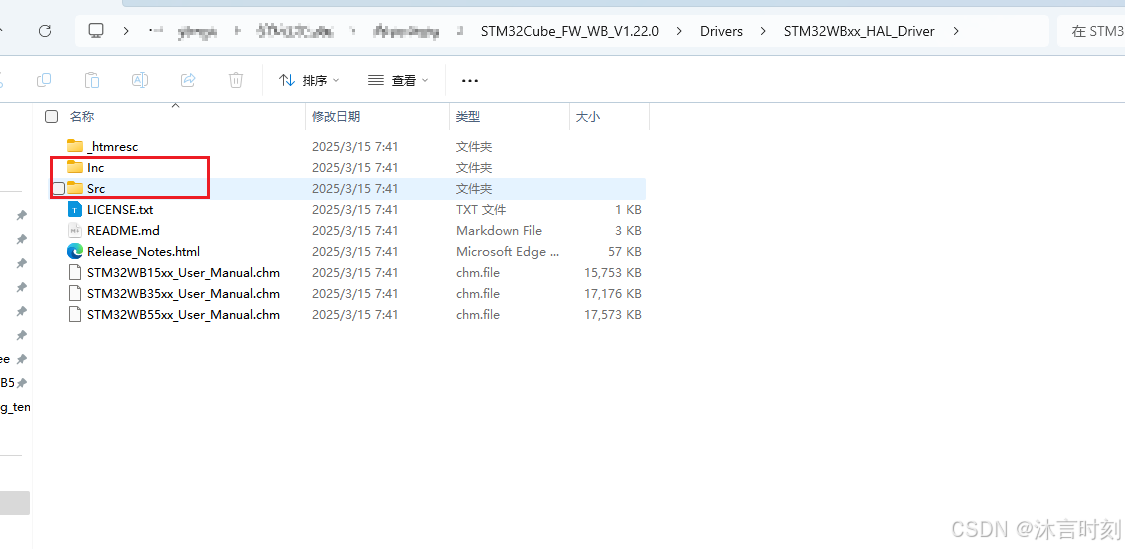

添加驱动文件

将所有驱动文件添加
在这里插入图片描述

添加完成

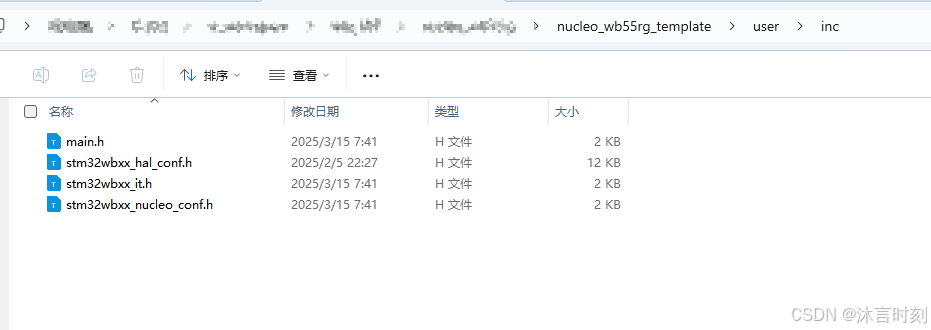

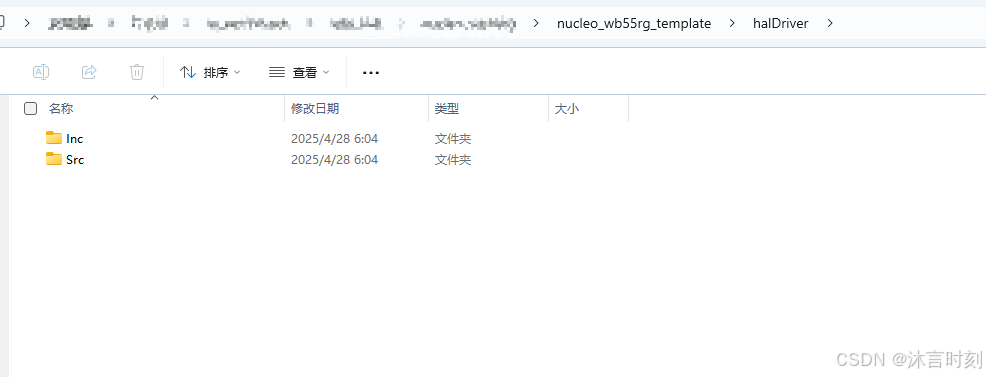

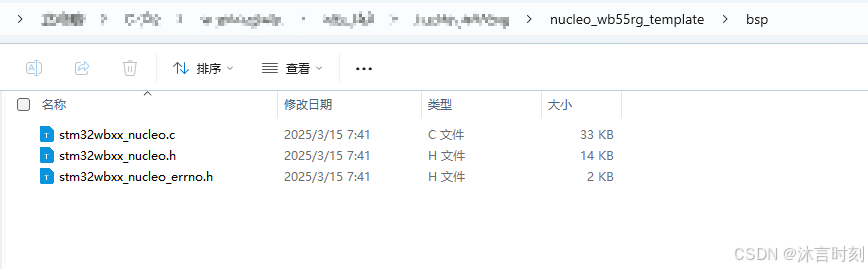

添加完成后的最终各个文件夹如下。
并且将hal driver下的stm32wbxx_hal_conf_template.h 和stm32wbxx_hal_msp_template.c 两个文件copy到user下，重命名为stm32wbxx_hal_conf.h 和stm32wbxx_hal_msp.c。
在这在这里插入图片描述
里插入图片描述

创建工程分组

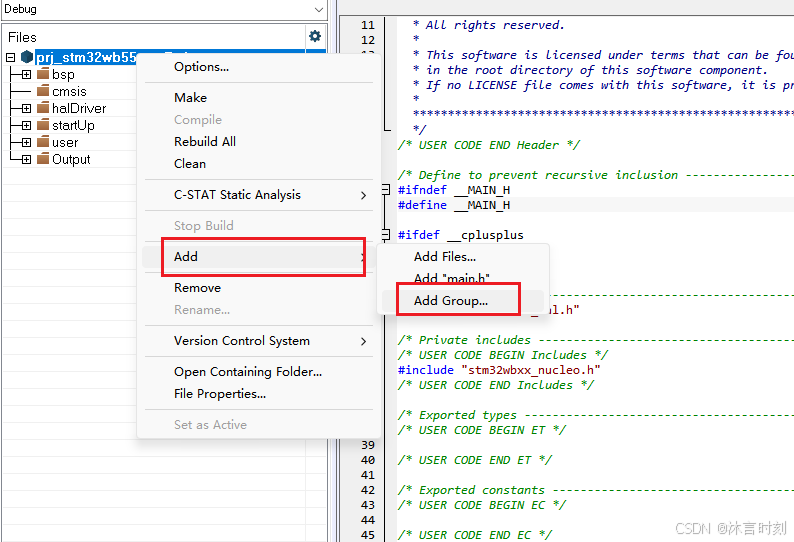

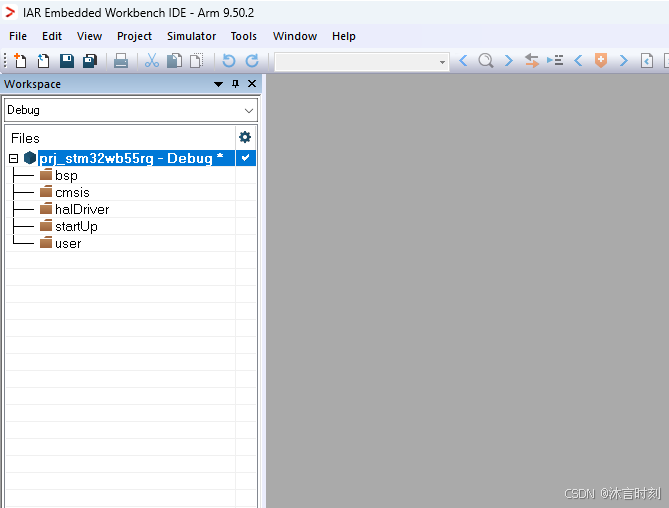

右键工程文件名，添加分组，如图所示
在这里插入图片描述

在这里插入图片描述

添加工程文件

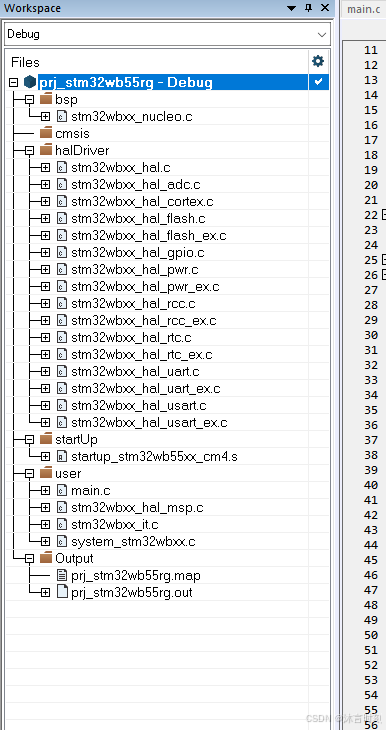

向各个group添加对应的C文件，最终效果如下，Output是添加后自动生成的，无需关心。HAL库中的文件，template不要添加，其他hal文件可以根据需要添加。初始工程添加几个即可，后续可根据编译提醒再进行添加。
在这里插入图片描述

工程配置

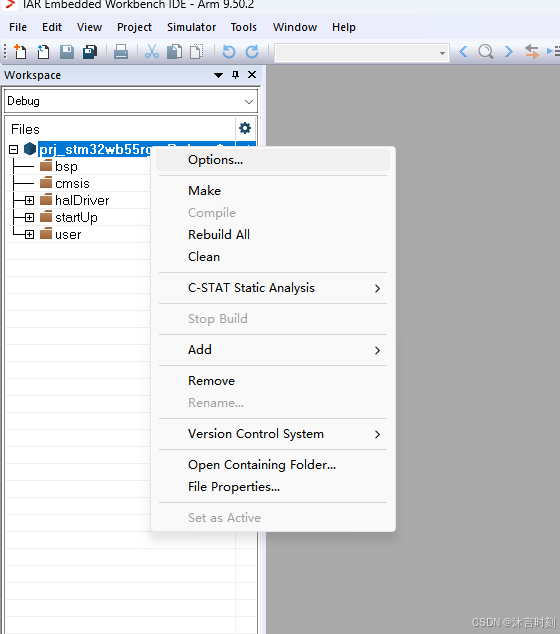

右键工程名称，选择Options
在这里插入图片描述

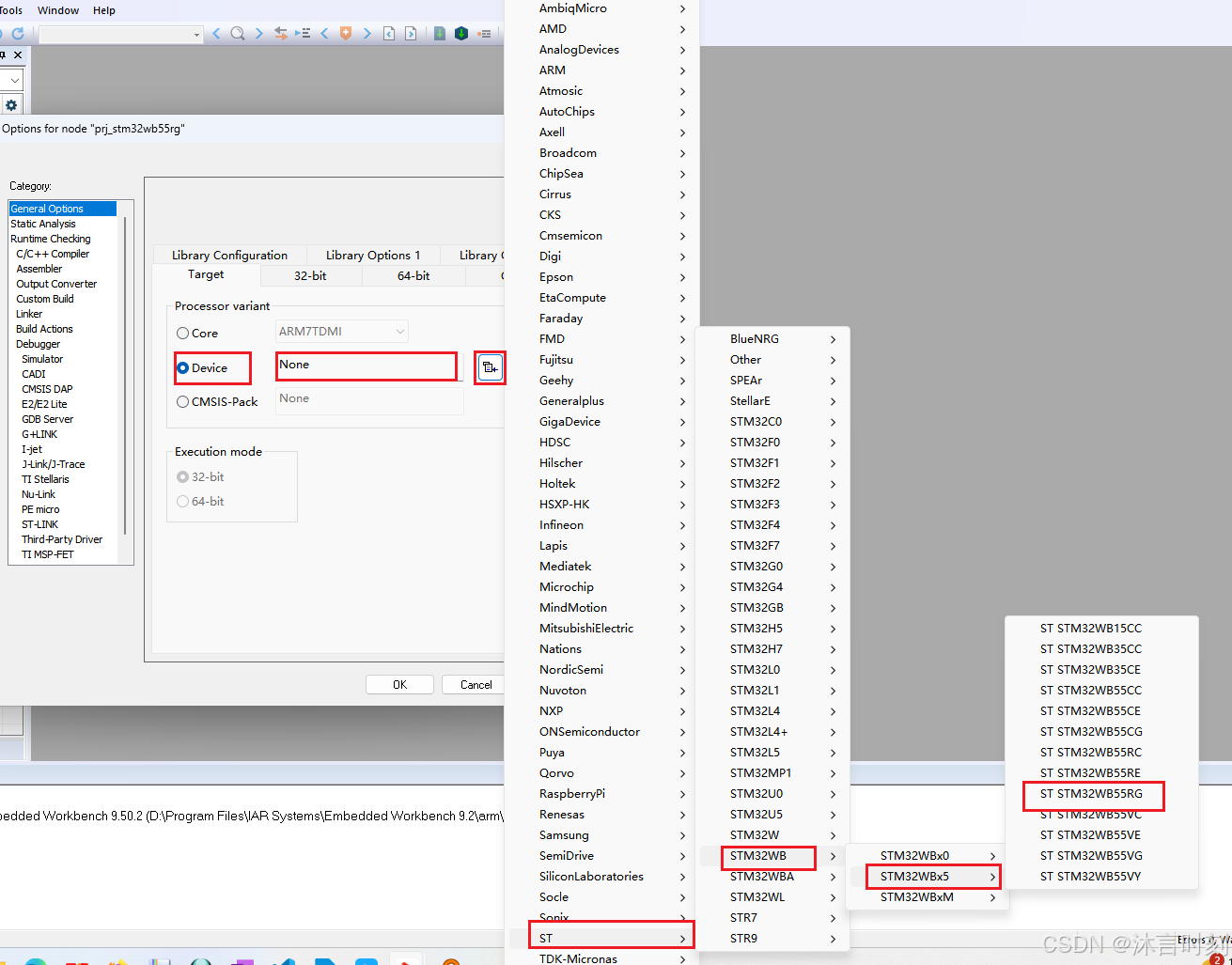

选择使用的芯片型号
在这里插入图片描述

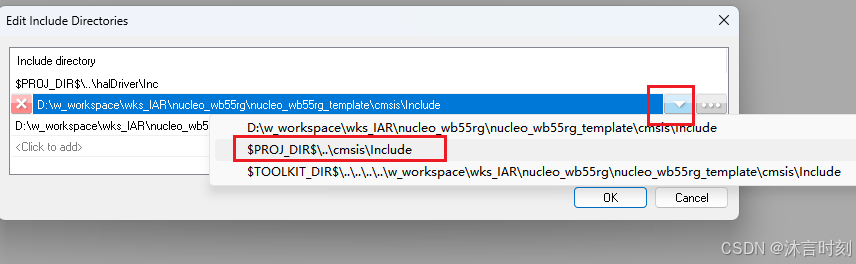

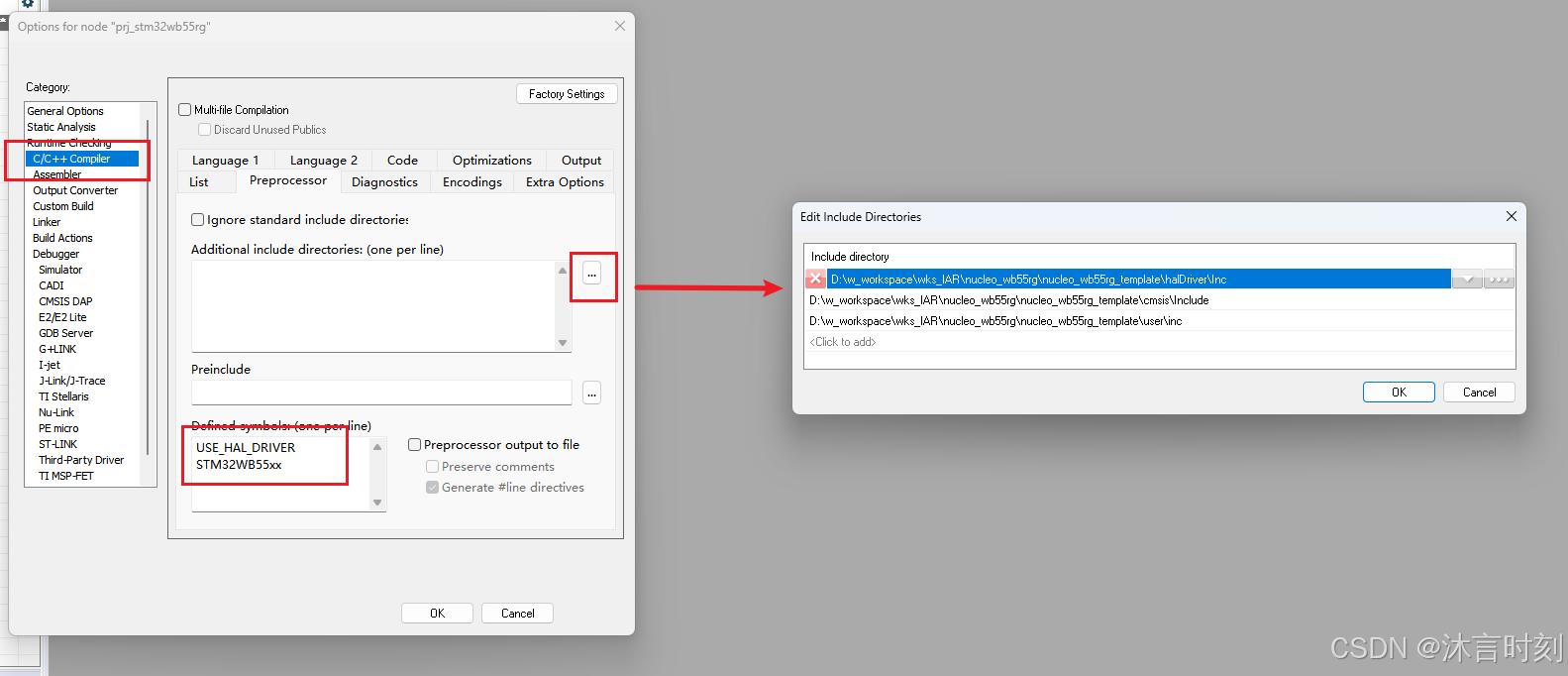

添加必要宏和头文件，头文件可以下拉选择，切换为相对包含路径，建议使用相对路径，方便copy 工程到其他路径
在这里插入图片描述

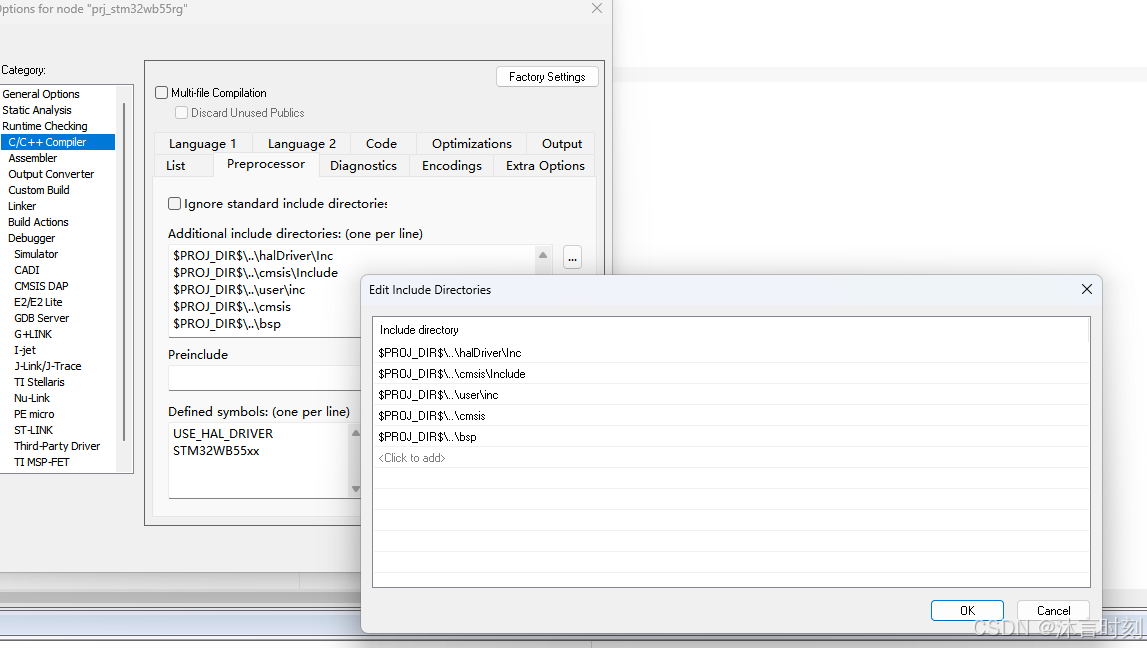

最终效果如下：
在这里插入图片描述

编译生成

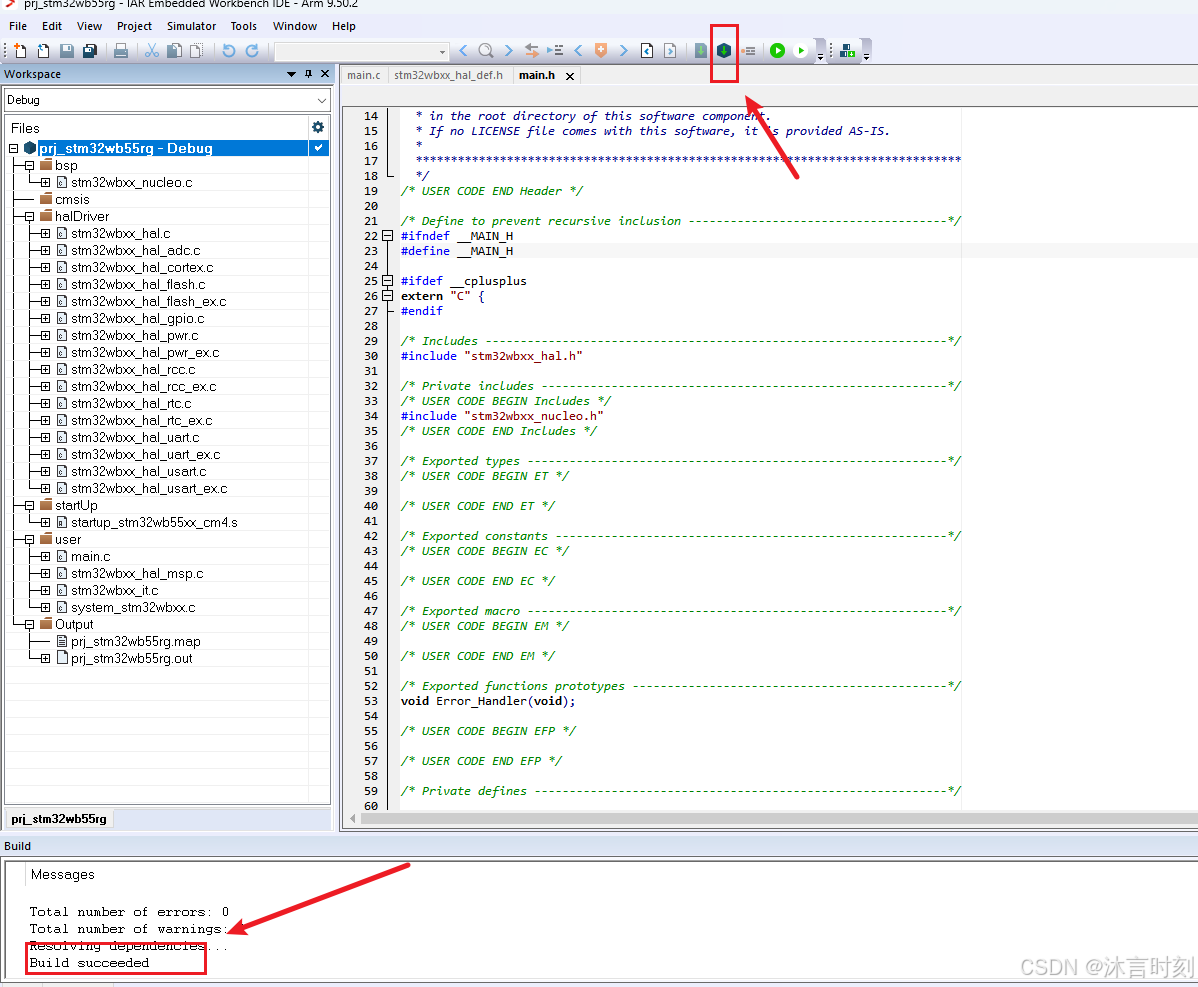

点击Build 按钮
在这里插入图片描述

编译成功。

修改.gitignore

.gitignore 是为了方便git管理，排除掉编译生成的文件。可将下面内容添加到文件中

# IAR 项目生成的文件和文件夹
*.ewd
*.ewt
*.ewp
*.dep
*.dni
*.pbd
*.wsdt
*.svd
*.map
*.out
*.hex
*.bin
*.elf# 调试和日志文件
*.log
*.dmp# 临时文件和备份文件
*.bak
*.tmp
*.~*# 自动生成的配置文件
Debug/
Release/
Exe/
Obj/# 可能包含用户特定设置的文件
.eww

说明

这就是我们的基础工程模板了。

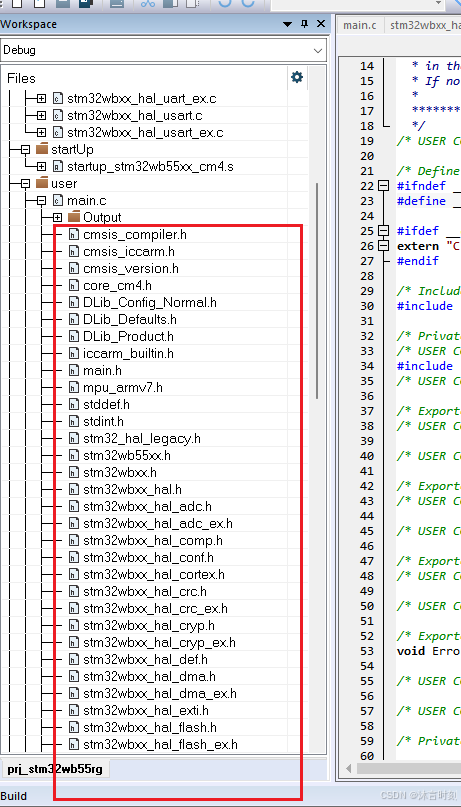

后续可以添加自己的应用程序文件了，也可以进一步将不需要的cmsis文件进行清理，编译后通过文件列表可以看到需要的头文件。
在这里插入图片描述
虽然这里是根据nucleo 板来搭建的工程，其实针对st ARM芯片搭建工程的方式都是相似的。根据文件路径和文件名称，很容易了解文件的作用和功能的。
