首先对西门子PLC进行组态，设置好ModnusTCP从站参数。

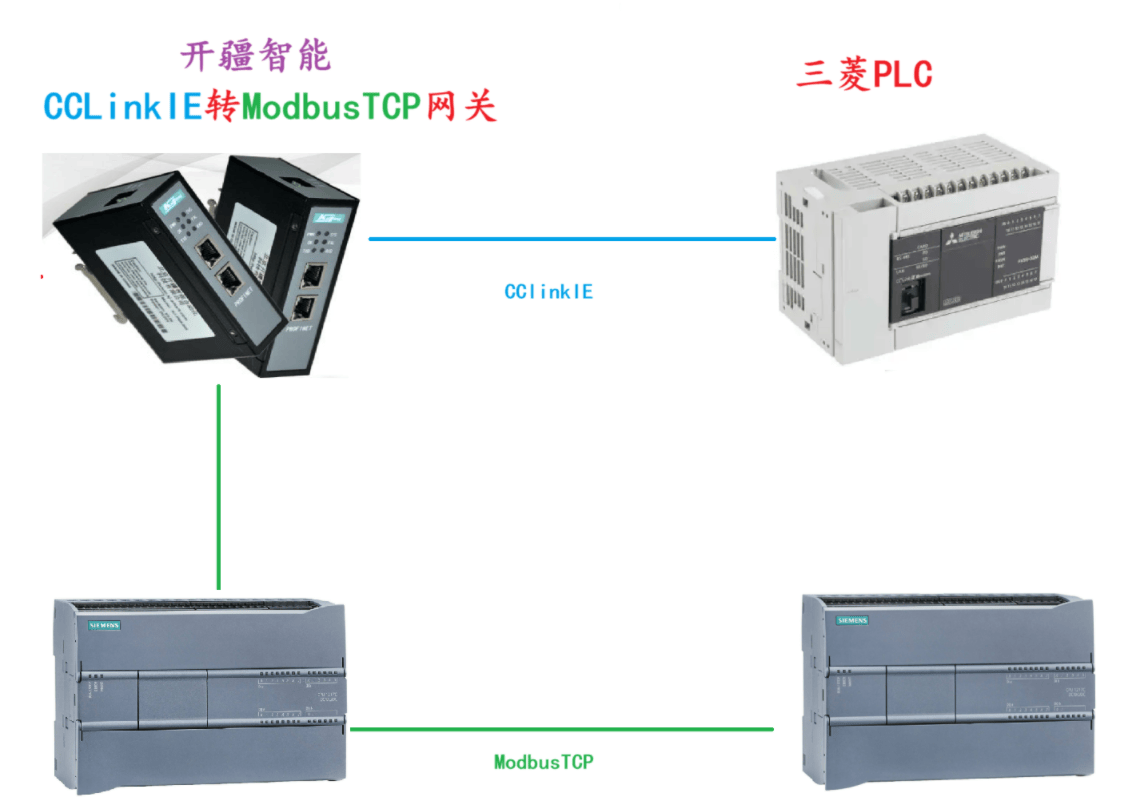

S7-1200 Modbus TCP 实验环境
下面以网关与 S7-1200 之间进行 Modbus TCP 通信为例，详细阐述客户端与服务器侧如何编程及通信的过程，本文档只介绍服务器部分组态编程，客户端部分参见客户端文档。

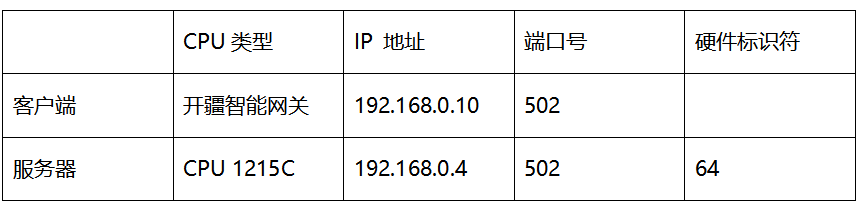

. Modbus TCP 通信双方的基本配置

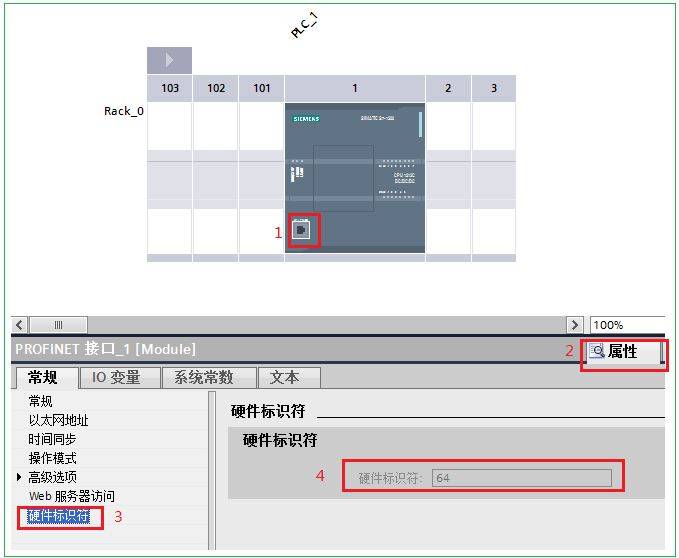

硬件标识符是在“设备组态”中，双击 PROFINET 接口，然后在“属性”中的“硬件标识符”中查看，如图 2 所示。
图 2. S7-1200 设备的 PROFINET 接口硬件标识符
S7-1200 Modbus TCP 服务器编程
“MB_SERVER”指令将处理 Modbus TCP 客户端的连接请求、接收并处理 Modbus 请求并发送响应。
1. 调用 MB_SERVER

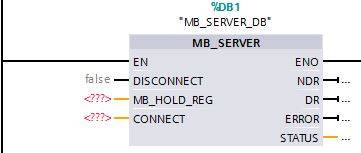

将 MB_SERVER 指令块在“ 程序块 > OB1 ”中的程序段里调用，调用时会自动生成背景 DB ，点击确定即可，如图 3 所示。
图 3. 调用 MB_SERVER 指令块

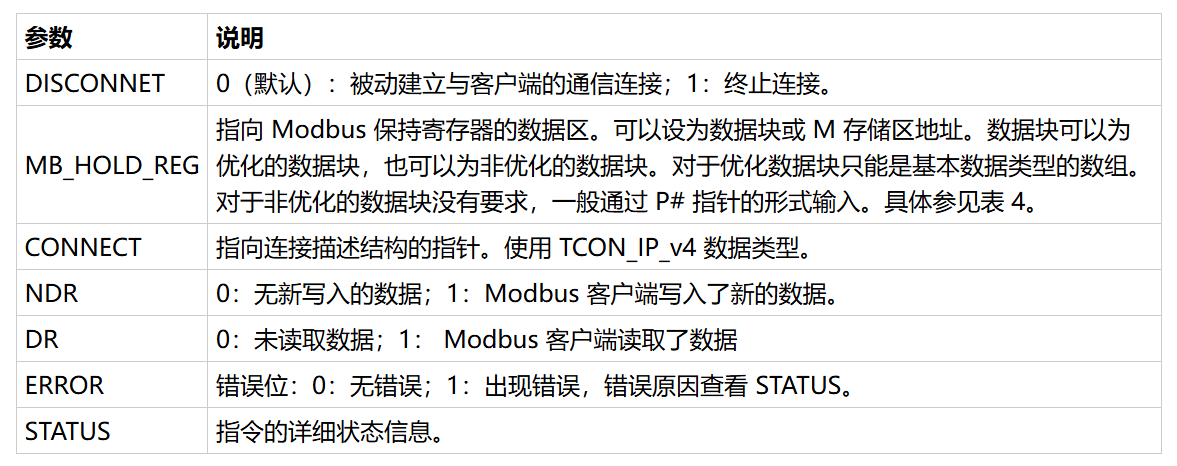

该功能块各个引脚定义如下表 3所示：
编辑
设置好从站后下载组态到PLC即可。

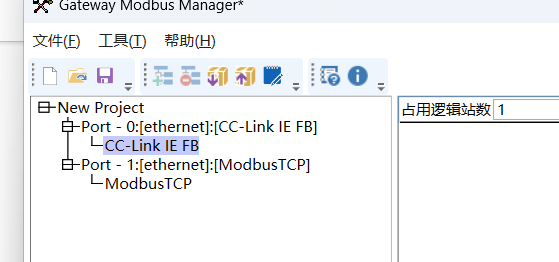

打开网关配置软件。
配置CCLink IE从站参数

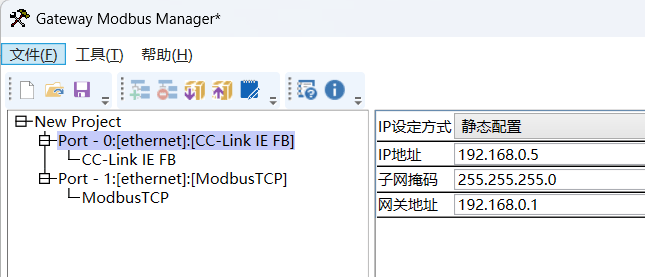

通过网关的配置软件，设置网关作为CCLink IE从站的参数：
占用数：与PLC主站配置的一致。
设置IP地址：网关作为CCLINKIE一侧的IP地址。
配置Modbus TCP参数
IP地址：设置网关Modbus TCP端的静态IP（如192.168.0.10）。
端口号：默认502（可自定义）。
寄存器映射规则：
将CCLink IE的输入数据（如X区域）映射到Modbus的3x输入寄存器（地址30001开始）。
将CCLink IE的输出数据（如Y区域）映射到Modbus的4x保持寄存器（地址40001开始）。
示例：PLC的D100~D131（32字）映射到Modbus 40001~40032。

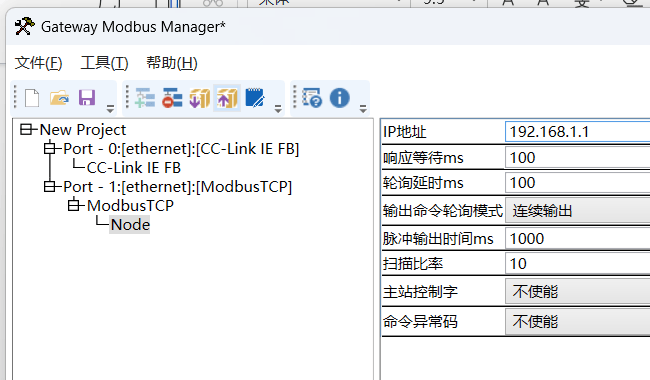

添加从站并设置IP地址，和西门子PLC保持一致

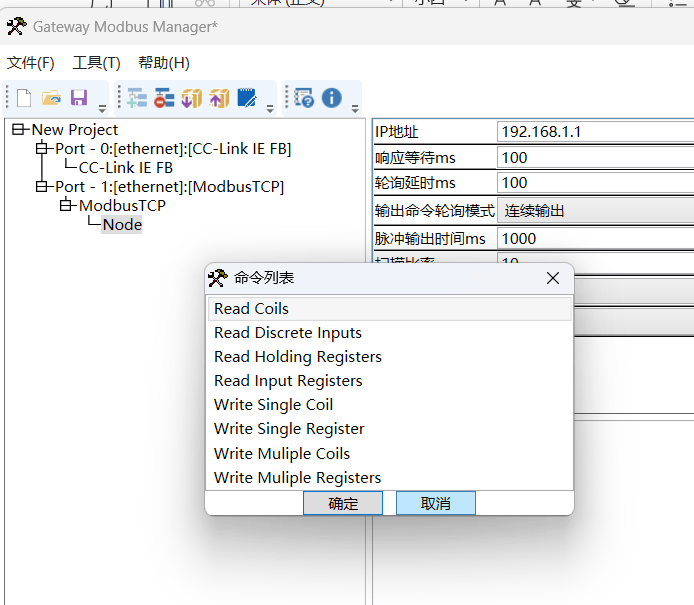

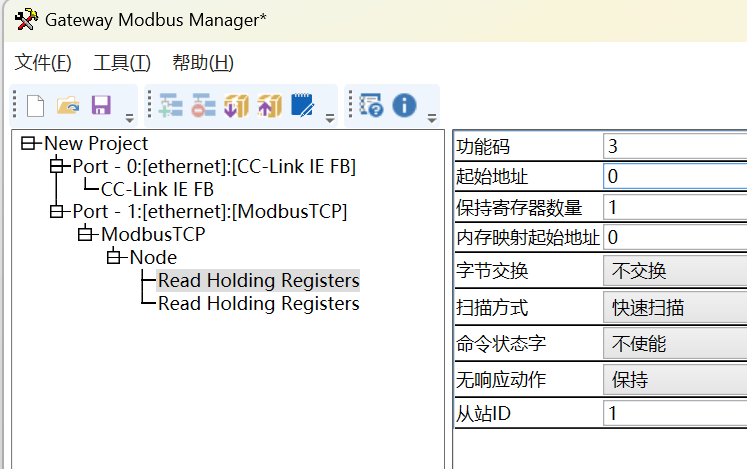

添加modbus功能码，本例以03功能码为例
填写PLC作为ModbusTCP从站的寄存器地址与数量
确认无误将配置下载进网关，并开始配置CCLinkIE主站（三菱PLC）

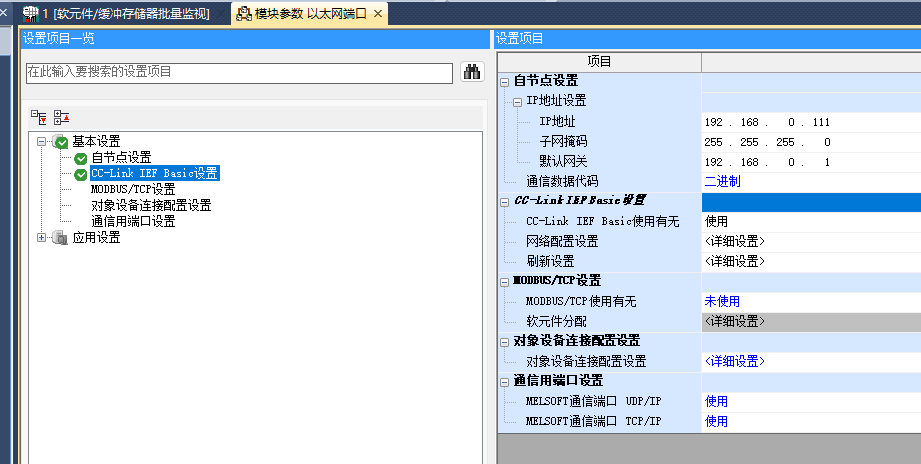

打开三菱PLC，设置CClinkIE一侧的参数配置，首先设置PLC的IP地址

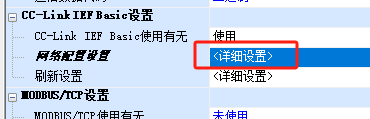

双击详细设置进入CClinkIE配置

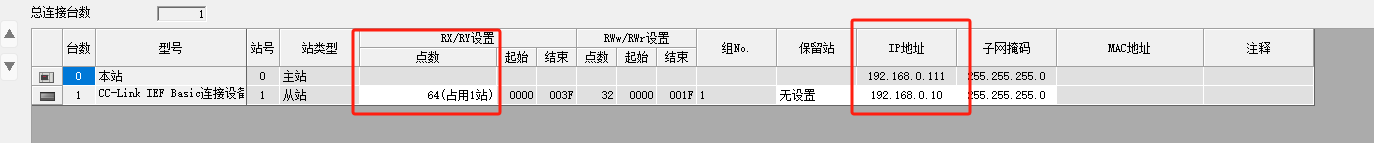

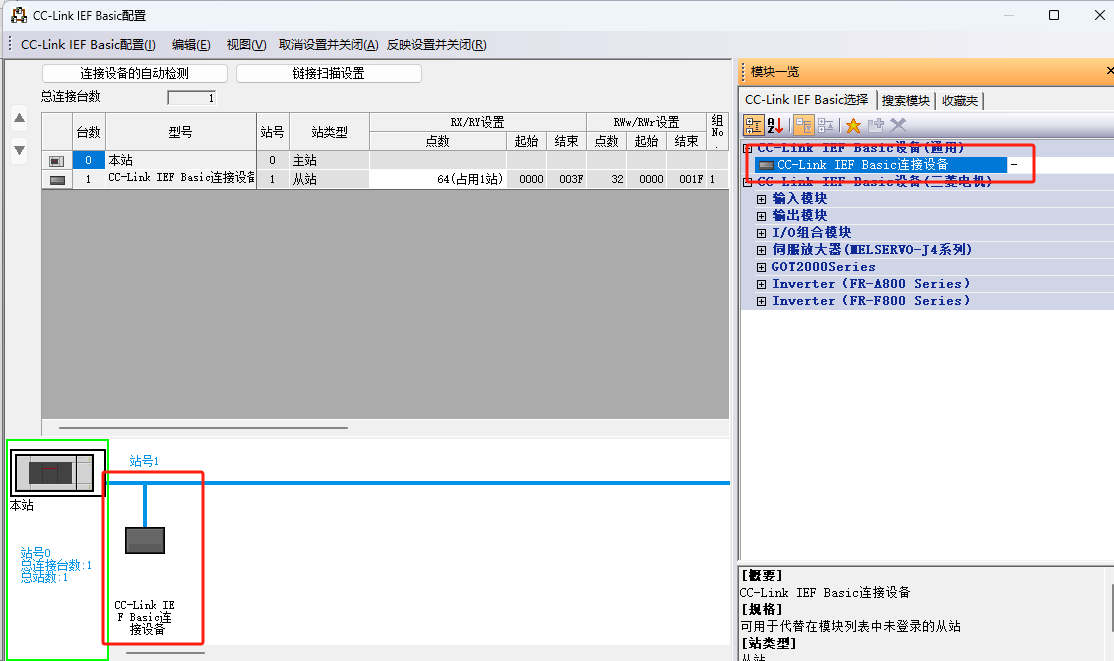

添加通用从站IP地址以及占用点数
设置好分配的软元件
到此，全部配置完成，将设备上电后观察指示灯状态正常即可。
