Android性能优化之绑定RenderThread到大核CPU

版权声明：转载必须注明本文转自严振杰的博客：https://www.yanzhenjie.com/post/20241221/1f3fc18c6801/

其实本文题目更合适叫做《Android 绑定任意线程到任意 CPU》，其范围也是涵盖了题目的，但是不能体现其最大价值性能优化，因此还是缩小了涵盖范围，但是读完本文你还是可以做到 Android 绑定任意线程到任意 CPU 的。

绑定线程到 CPU 的核心就是调用sched_setaffinity函数，但是我们要为此做一些准备：

了解sched_setaffinity函数，确定绑定某线程到某 CPU 上需要什么参数。
了解手机多核 CPU 架构，如何获取到每个 CPU 的频率，频率越高的表示性能越高，相反则越差。
了解 Android 系统中某个进程下的所有线程的各种信息，包括线程 main、RenderThread 等系统线程。
确定目标线程运行在哪个 CPU 上，用于确定结果。

1、sched_setaffinity 函数

该函数用于设置指定进程的 CPU 亲和性，设置线程和 CPU 亲和性应该使用pthread_setaffinity_np，然而在实践中我发现 Android 中没有pthread_setaffinity_np，Android 开发中可以使用sched_setaffinity代替，为了避免偏移主题这里只详细介绍sched_setaffinity。

函数原型：

int sched_setaffinity(pid_t pid, size_t cpusetsize, const cpu_set_t *mask);

参数：
- pid：要设置亲和性的进程的 PID。我们可以用线程 tid （内核级线程 ID）来设置线程和 CPU 的亲和性。
- cpusetsize：cpu_set_t 类型的大小。
- mask：指向一个 cpu_set_t 的指针，表示进程可以运行在哪些 CPU 上。

2、CPU 频率

2.1、认识 CPU 频率

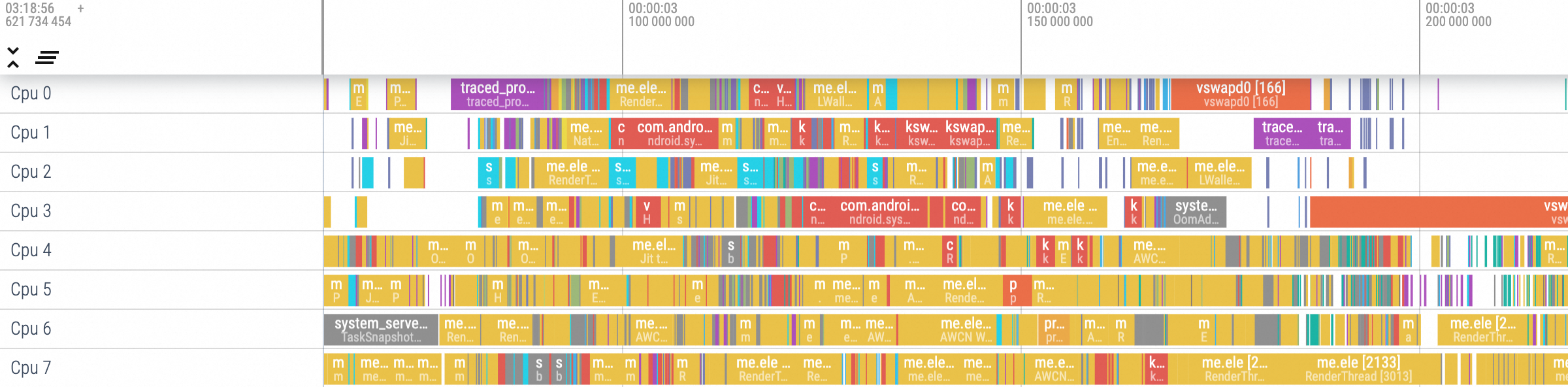

目前市面上几乎所有手机都是多核，我们用 Perfetto 随便抓个 Trace 就可以看到 CPU 被占用的情况，如图一所示：

（图一）

不了解 Perfetto 如何分析 Trace 的可以看我文章：https://www.yanzhenjie.com/post/20240406/b3b882a8973b/

可以看到我这个手机有 8 个 CPU，其中 CPU7 看起来是最繁忙的，在这个手机上，它是唯一的大核 CPU，也是 main 线程所绑定的 CPU。

对于任何 Android 手机，我们可以在/sys/devices/system/cpu/目录下看到所有 CPU：

hw_arm64:/ $ cd /sys/devices/system/cpu/
hw_arm64:/sys/devices/system/cpu $ ls
cpu0  cpu1  cpu2  cpu3  cpu4  cpu5  cpu6  cpu7  offline  online  cpufreq  cpuidle  ...
hw_arm64:/sys/devices/system/cpu $

也可以查看每个 CPU 的频率，以一个 8 核 8 线程的 CPU 为例：

hw_arm64:/sys/devices/system/cpu $ cat cpu0/cpufreq/cpuinfo_max_freq 1804800
hw_arm64:/sys/devices/system/cpu $ cat cpu1/cpufreq/cpuinfo_max_freq 1804800
hw_arm64:/sys/devices/system/cpu $ cat cpu2/cpufreq/cpuinfo_max_freq 1804800
hw_arm64:/sys/devices/system/cpu $ cat cpu3/cpufreq/cpuinfo_max_freq 1804800
hw_arm64:/sys/devices/system/cpu $ cat cpu4/cpufreq/cpuinfo_max_freq 2419200
hw_arm64:/sys/devices/system/cpu $ cat cpu5/cpufreq/cpuinfo_max_freq 2419200
hw_arm64:/sys/devices/system/cpu $ cat cpu6/cpufreq/cpuinfo_max_freq 2419200
hw_arm64:/sys/devices/system/cpu $ cat cpu7/cpufreq/cpuinfo_max_freq 2841600

可以看出来，根据 CPU 频率的不同，可以按照将 CPU 频率分为 3 组，2841600 是唯一一个大核 CPU，也可以看出上文提到的结论。

至此，我们可以得出 1 个简单的结论：我们可以在代码中获取到手机的 CPU 列表，并可以按照 CPU 频率对 CPU 进行分组。

2.2、按频率分组 CPU 列表

根据以上规则，我们可以按照 CPU 频率给 CPU 列表分组：

./
├── 2841600
│   └── cpu7
├── 2419200
│   ├── cpu6
│   ├── cpu5
│   └── cpu4
└── 1804800├── cpu3├── cpu2├── cpu1└── cpu0

在 C++ 中按照规则读取到这个按频率分组的 CPU 列表：

#include <fstream>
#include <string>
#include <map>
#include <vector>
#include <dirent.h>
#include <regex>#include "CPUUtils.h"
#include "../log/Log.h"#define TAG "CPUUtils"const std::regex CPUUtils::cpuNamePattern("^cpu[0-9]+$");/*** 获取CPU频率分组map。** @return 返回非null的CPU频率分组map，key为频率，value为同频CPU列表。例如：{"888":["cpu0","cpu1"], "666":["cpu2","cpu3"]}。*/
std::map<int, std::vector<std::string>, std::greater<>> CPUUtils::findCPUFreqMap() {const std::string cpuDirPath = "/sys/devices/system/cpu";std::map<int, std::vector<std::string>, std::greater<>> freqCPUMap;const char *dirPath = cpuDirPath.c_str();DIR *dir = opendir(cpuDirPath.c_str());if (!dir) {LOGE(TAG, "findCpuFreqMap, the system/cpu [%s] can be not found.", dirPath);return freqCPUMap;}// 遍历CPU目录下的CPU列表struct dirent *entry;while ((entry = readdir(dir)) != nullptr) {const std::string cpuFileName = entry->d_name;// 只看 CPU+数字的目录，这才是CPU信息目录if (!std::regex_match(cpuFileName, CPUUtils::cpuNamePattern)) {continue;}// 获取CPU最大频率文件std::string maxFreqFilePath = cpuDirPath;maxFreqFilePath.append("/");maxFreqFilePath.append(cpuFileName);maxFreqFilePath.append("/cpufreq/cpuinfo_max_freq");std::ifstream maxFreqFile(maxFreqFilePath);if (!maxFreqFile) {LOGE(TAG, "findCpuFreqMap, the cpuinfo_max_freq [%s] can be not found.", maxFreqFilePath.c_str());continue;}// 读取CPU最大频率，并按照频率分组记录std::string line;if (std::getline(maxFreqFile, line)) {try {int frequency = std::stoi(line);freqCPUMap[frequency].push_back(cpuFileName);} catch (const std::exception &e) {LOGE(TAG, "findCpuFreqMap, error occurred on parse frequency: %s.", e.what());}}}closedir(dir);return freqCPUMap;
}

接着上一个方法，可以获取到指定级别的 CPU 列表：

/*** 获取大中小核CPU列表。** @param level CPU等级，0为大核，1为中核，2为小核。* @param upward CPU序号是否向上兼容，例如如果2找不到则向上找1或者0。** @return 返回非null的CPU列表，例如：["cpu0", "cpu1"]。*/
std::vector<std::string> CPUUtils::findCPUListByLevel(const int level, const bool upward) {// 获取CPU频率分组const auto findCPUFreqMap = CPUUtils::findCPUFreqMap();if (findCPUFreqMap.empty()) {return {};}// 把std::map的key（频率）按照升序存到std::vectorstd::vector<int> freqList;freqList.reserve(findCPUFreqMap.size());for (const auto &pair: findCPUFreqMap) {freqList.push_back(pair.first);}// 如果指定级别不存在，考虑是否向上兼容const int size = static_cast<int>(freqList.size());const int freqIndex = size > level ? level : (upward ? (size - 1) : -1);// 若指定级别存在，则返回频率对应的CPU列表if (freqIndex > -1) {const int freq = freqList[freqIndex];auto it = findCPUFreqMap.find(freq);if (it != findCPUFreqMap.end()) {return it->second;}}return {};
}

3、RenderThread

3.1、认识 RenderThread

RenderThread 是 Android 系统中一个专门用于处理 View 渲染工作的线程，它的引入主要是为了优化渲染效率和提升用户体验。在 Android 5.0（Lollipop）之前，Android 应用程序的 main 线程同时负责处理 UI 绘制和 Open GL 渲染等任务。这可能导致 main 线程在渲染复杂 UI 时出现阻塞，影响应用程序的流畅性。从 Android 5.0 开始，Android 系统引入了 RenderThread，将 UI 渲染任务从主线程中分离出来，从而提高了渲染效率和流畅度。

RenderThread 主要功能：

RenderThread 负责处理 View 的渲染工作，包括绘制、合成和显示等操作。
它使用双缓冲机制进行渲染，能够减少屏幕闪烁和卡顿现象。
RenderThread 还可以提前对 View 进行预渲染，减少渲染任务的延迟。

RenderThread 工作原理：

当应用程序需要渲染 UI 时，主线程会创建一个渲染任务并提交给 RenderThread。
RenderThread 在独立的线程中执行渲染任务，并使用 GPU 进行硬件加速渲染。
渲染完成后，RenderThread 将渲染结果提交给 SurfaceFlinger 进程进行合成和显示。

RenderThread 与 main 线程的区别

职责不同：main 线程是 Android 应用程序的主入口点，负责处理用户输入、事件分发和 UI 更新等任务。它是应用程序的核心线程，负责执行应用程序的主要逻辑。RenderThread 则专注于处理 View 的渲染工作，减轻主线程的负担，提高渲染效率和流畅度。
并行处理：main 线程通常是顺序执行任务的，而 RenderThread 可以并行处理多个 View 的渲染任务。这意味着即使某个 View 的渲染任务比较复杂或耗时较长，也不会阻塞其他 View 的渲染或主线程的执行。
硬件加速：RenderThread 利用 GPU 进行硬件加速渲染，能够显著提高渲染速度和效率。而 main 线程则不直接参与硬件加速渲染过程。
交互方式：main 线程与 RenderThread 之间通过特定的接口和机制进行交互。例如，主线程可以通过提交渲染任务给 RenderThread 来触发渲染操作，而 RenderThread 则可以通过回调等方式将渲染结果通知给主线程。

3.2、RenderThread 默认未绑定 CPU

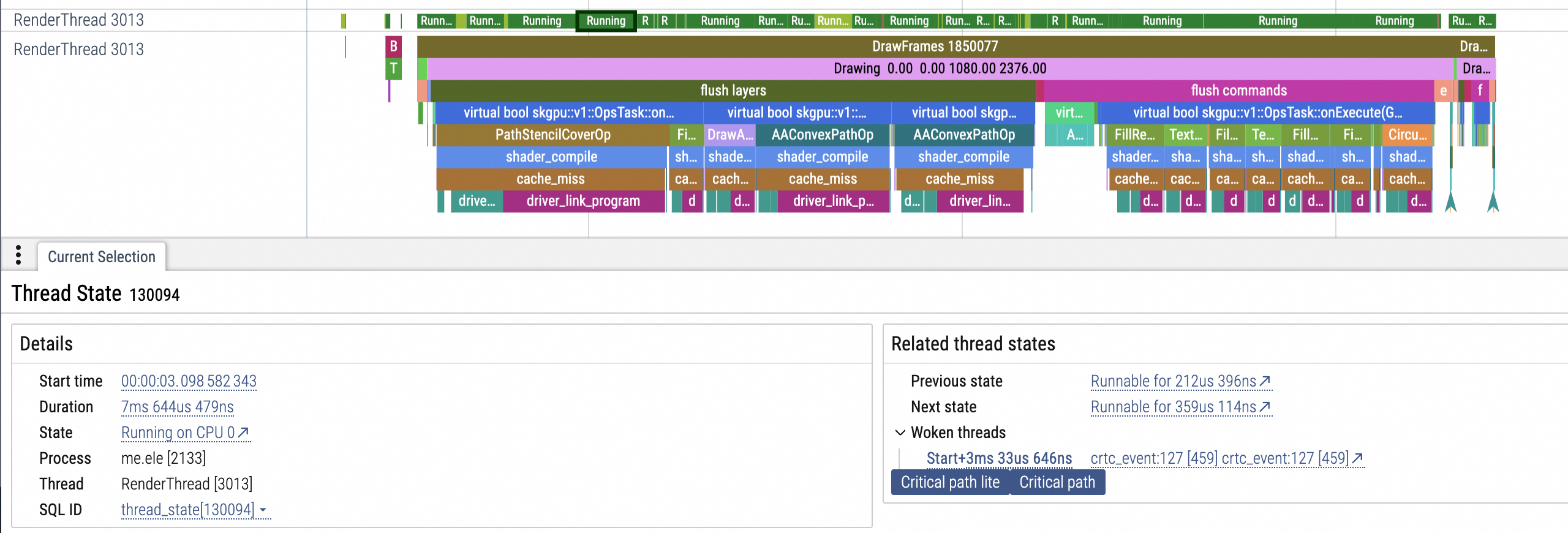

回到主题，我们来观察 RenderThread 运行在哪个 CPU 上，找到应用的 RenderThread，并在 RenderThread status 横轴找到相对比较繁忙的阶段，选中 Running 阶段，如图三所示它运行在CPU 0，也就是小核 CPU：

（图二）

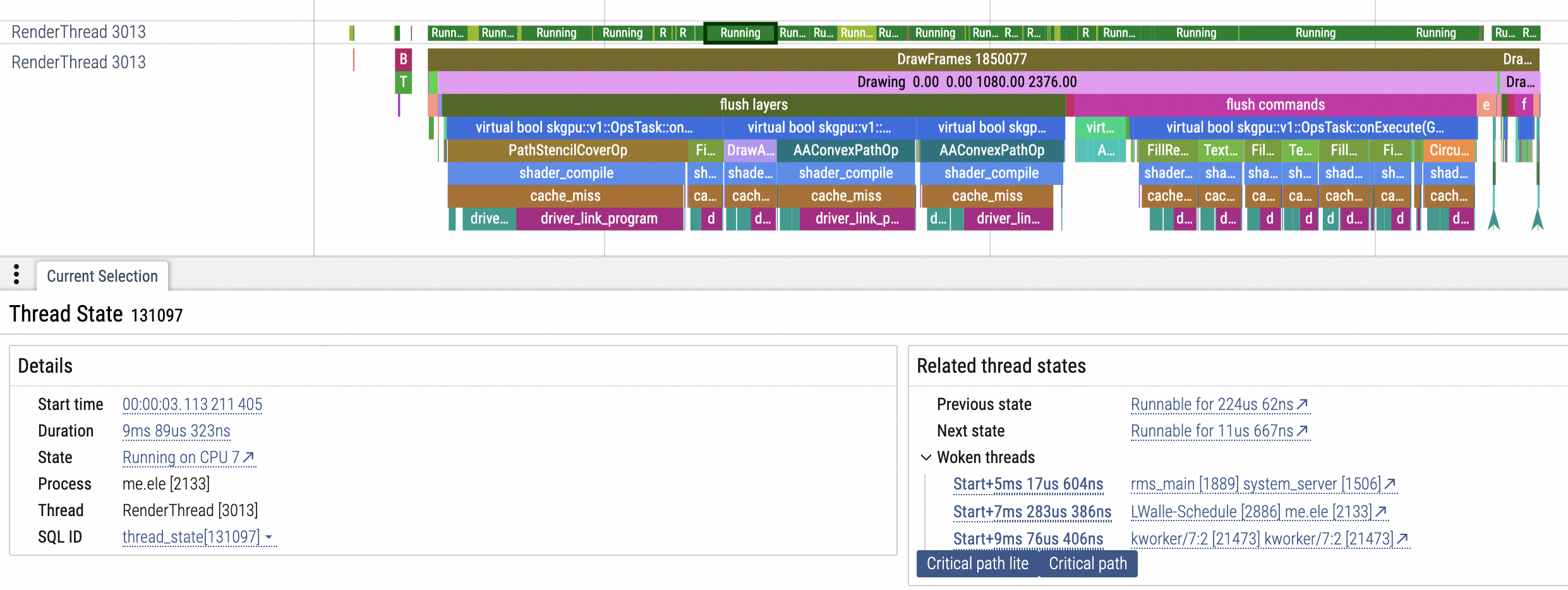

偶尔又运行在中核 CPU 或大核 CPU，如图三所示，运行在大核 CPU：

（图三）

这就是本文题目的原因，如果 RenderThread 一直运行大核 CPU 组，那么渲染性能会不好好一点？

4、获取任意线程 tid

对于本文的场景来说，线程有两类，“我”的线程是可以拿到线程实例的，“他”的线程无法拿到线程实例。

可以获取到实例的：

当前线程，可以拿到实例，无论 C++ 还是 Java。
由“我”创建的线程，可以拿到实例，无论 C++ 还是 Java。

无法获取到实例的：

比如 main 线程、RenderThread 线程。

4.1、获取当前线程 tid

在 C++ 中，获取当前线程的 tid（包括 C++ 的线程或者 Java 的线程），或者由“我”创建/启动的线程是可以直接拿到 tid 的。

获取当前线程的 tid：

#include <unistd.h>int ThreadUtils::bindThreadToCPU(const int cpuNumber) {pid_t tid = gettid();...;
}

获取“我”创建的线程的 tid，使用pthread_gettid_np函数：

void* thread_function(void* arg) {...;return nullptr;
}void startWork() {pthread_t thread;int result = pthread_create(&thread, nullptr, thread_function, nullptr);if (result != 0) {LOGI(TAG, "pthread_create failed: %d", result);return;}pid_t tid = pthread_gettid_np(thread);LOGI(TAG, "Created thread tid: %d", tid);pthread_join(thread, nullptr);
}

4.2、获取其他线程的 tid

当应用启动后，该应用的所有线程信息都位于/proc/${process_id}/task下，结构如下：

├──
├── thread_id1
│   └── status
├── thread_id2
│   └── status
├── thread_id3
│   └── status
├── thread_id4
│   └── status
└── thread_id5└── status

我们可以先在电脑上做一下验证。

首先，我们查看目标应用的进程 id：

Harry: ~ adb shell ps | grep com.yanzhenjie.android
u0_a130        3303    300 14463340 160012 0                  0 S com.yanzhenjie.android

然后进入该目录，查看线程列表：

hw_arm64:/ cd /proc/3303/task
hw_arm64:/proc/3303/task ls
3303  3313  3314  3315  3316  3317  3318  3319  3320  3321  3322  3323  3324  3325  3333  3374  3375  3378  3465

打印某个线程的信息（为方便理解去掉了真实信息，仅保留结构和描述）：

hw_arm64:/proc/3303/task cat ./3303/statusName:       <线程名>
State:      <状态> (<状态解释>)
Tgid:       <线程组ID>
Ngid:       <线程组ID>
Pid:        <线程ID>
PPid:       <父线程ID>
TracerPid:  <跟踪进程ID>
Uid:        <用户ID> <有效用户ID> <真实用户ID> <已保存用户ID>
Gid:        <组ID> <有效组ID> <真实组ID> <已保存组ID>
FDSize:     <文件描述符表大小>
Groups:     <所属组ID列表>
NStgid:     <命名空间线程组ID>
NSpid:      <命名空间线程ID>
NSpgid:     <命名空间进程组ID>
NSsid:      <命名空间会话ID>
VmPeak:     <虚拟内存峰值>
...

我们主要关注：

Name:   RenderThread
Pid:    3314

到此我们就可以获取到指定名称线程的 tid 了，这里的 pid 就是内核 tid，和/proc/3303/task目录下的子目录名称一致。

我们可以以线程名称去对应文件和 Name 做匹配，如果匹配到代表上级目录名称或者 Pid 就是内核 tid：

/*** 根据线程名称获取线程id。** @param threadName 目标线程名称。** @return 没找到返回-1，找到返回线程id。*/
int ThreadUtils::findThreadId(const std::string &threadName) {const int pid = getpid();const std::string taskDirPath = "/proc/" + std::to_string(pid) + "/task";LOGD(TAG, "findThreadId on path: %s", taskDirPath.c_str());DIR *dir = opendir(taskDirPath.c_str());if (dir == nullptr) {LOGE(TAG, "findThreadId, dir [%s] can be not found.", taskDirPath.c_str());return -1;}// 遍历线程目录列表struct dirent *entry;while ((entry = readdir(dir)) != nullptr) {std::string threadId = entry->d_name;if (threadId == "." || threadId == "..") {continue;}std::string statusFilePath = taskDirPath;statusFilePath.append("/");statusFilePath.append(threadId);statusFilePath.append("/status");std::ifstream statusFile(statusFilePath);if (statusFile) {std::string line;// 遍历status文件中的每一行，找到Name行，并对比名称是否和指定相同while (std::getline(statusFile, line)) {if (line.find("Name") != std::string::npos) {size_t found = line.find(':');if (found != std::string::npos) {std::string name = Utils::trim(line.substr(found + 1));if (threadName == name) {closedir(dir);LOGI(TAG,"findThreadId, id of [%s] has been found: %s.",threadName.c_str(),threadId.c_str());// 找到目标线程，返回目标线程tidreturn std::stoi(threadId);}}break;}}}}closedir(dir);LOGE(TAG, "findThreadId, id of [%s] can be not found.", threadName.c_str());return -1;
}// Utils.cpp
std::string Utils::trim(const std::string &str) {auto start = str.find_first_not_of(" \t");auto end = str.find_last_not_of(" \t");if (start == std::string::npos) {return "";}return str.substr(start, end - start + 1);
}

5、设定线程 CPU 亲和性

再回顾下sched_setaffinity函数：

int sched_setaffinity(pid_t pid, size_t cpusetsize, const cpu_set_t *mask);

参数：
- pid：要设置亲和性的进程的 PID。我们可以用线程 tid （内核级线程 ID）来设置线程和 CPU 的亲和性。
- cpusetsize：cpu_set_t 类型的大小。
- mask：指向一个 cpu_set_t 的指针，表示进程可以运行在哪些 CPU 上。

所以对sched_setaffinity的封装提供 2 个参数，1 个是线程，另一个是 CPU 序号：

/*** 绑定当前线程到指定级别的CPU上。** @param cpuNumber CPU序号。** @return 绑定成功返回0，否则返回-1。*/
int ThreadUtils::bindThreadToCPU(const int cpuNumber) {pid_t tid = gettid();int bind = ThreadUtils::bindThreadToCPU(tid, cpuNumber);return bind;
}/*** 绑定指定线程到指定级别的CPU上。** @param threadId 线程id。* @param cpuNumber CPU序号。** @return 绑定成功返回0，否则返回-1。*/
int ThreadUtils::bindThreadToCPU(const int threadId, const int cpuNumber) {cpu_set_t mask;CPU_ZERO(&mask);CPU_SET(cpuNumber, &mask);long max_cpus = sysconf(_SC_NPROCESSORS_CONF);if (cpuNumber < 0 || cpuNumber >= max_cpus) {LOGE(TAG, "bindThreadToCPU, cpu %d is invalid.", cpuNumber);return false;}int bind = sched_setaffinity(threadId, sizeof(mask), &mask);if (bind == 0) {LOGI(TAG, "bindThreadToCPU, %d, success.", threadId);} else {LOGE(TAG, "bindThreadToCPU, %d, error: %d, %s", bind, errno, strerror(errno));}return bind;
}

到这里，所有关键的难点和代码都给出了，剩下的自己随便封装即可，为了完整性，我还是给出所有的代码。

6、JNI 向 Java 提供接口

设定当前线程到指定级别 CPU 亲和性的接口：

/**
* 绑定当前线程到指定级别的CPU上。
*
* @param env
* @param clazz
* @param cpuLevel CPU级别，0为大核，1为中核，2为小核。
* @param upward CPU序号是否向上兼容，例如如果2找不到则向上找1或者0。
*
* @return 绑定成功返回0，否则返回-1。
*/
JNIEXPORT jint JNICALL Java_com_yanzhenjie_android_Harry_bindCurrentThreadToCPU(JNIEnv *env, jclass clazz, jint cpuLevel, jboolean upward) {// 获取指定级别的CPU列表const auto cpuList = CPUUtils::findCPUListByLevel(cpuLevel, upward);if (!cpuList.empty()) {const int cpuSize = static_cast<int>(cpuList.size());const int cpuIndex = Utils::randomInt(0, cpuSize - 1);const auto &cpu = cpuList[cpuIndex];// 去掉前面CPU，只获取numconst int cpuNum = std::stoi(cpu.substr(3));// 设定CPU亲和性int bound = ThreadUtils::bindThreadToCPU(cpuNum);Log::i(env, TAG,"bindCurrentThreadToCPU, level-%s cpu %s: %s",{std::to_string(cpuLevel), std::to_string(cpuNum), std::to_string(bound)});return bound;}return -1;
}

设定指定名称的线程到指定级别 CPU 亲和性的接口，比如用于 RenderThread：

/*** 绑定指定线程到指定级别的CPU上。** @param env* @param clazz* @param threadName 线程名。* @param cpuLevel CPU级别，0为大核，1为中核，2为小核。* @param upward CPU序号是否向上兼容，例如如果2找不到则向上找1或者0。** @return 绑定成功返回0，否则返回-1。*/
JNIEXPORT jint JNICALL Java_com_yanzhenjie_android_Harry_bindThreadToCPU(JNIEnv *env, jclass clazz, jstring threadName, jint cpuLevel, jboolean upward) {const char *chars = env->GetStringUTFChars(threadName, nullptr);std::string name(chars);env->ReleaseStringUTFChars(threadName, chars);// 根据传入线程名称获取线程tidconst int threadId = ThreadUtils::findThreadId(name);// 根据传入CPU级别获取CPU列表const auto cpuList = CPUUtils::findCPUListByLevel(cpuLevel, upward);if (threadId > -1 && !cpuList.empty()) {const int cpuSize = static_cast<int>(cpuList.size());// 从对应级别的CPU列表随机选一个CPUconst int cpuIndex = Utils::randomInt(0, cpuSize - 1);const auto &cpu = cpuList[cpuIndex];// 去掉前面CPU，只获取numconst int cpuNum = std::stoi(cpu.substr(3));// 设定CPU亲和性int bound = ThreadUtils::bindThreadToCPU(threadId, cpuNum);Log::i(env, TAG,"bindThreadToCPU, bind [%s] to level-[%s] cpu %s : %s",{name, std::to_string(cpuLevel), std::to_string(cpuNum), std::to_string(bound)});return bound;}return -1;
}// Utils.cpp
int Utils::randomInt(const int min, const int max) {std::random_device rd;std::mt19937 gen(rd());std::uniform_int_distribution<> distr(min, max);int random_num = distr(gen);return random_num;
}

以下是 JNI 接口对应的 Java 接口：

/*** 绑定当前线程到指定级别的CPU上。** @param cpuLevel CPU级别，0为大核，1为中核，2为小核。* @param upward CPU序号是否向上兼容，例如如果2找不到则向上找1或者0。** @return 绑定成功返回0，否则返回-1。*/
public static native int bindCurrentThreadToCPU(int cpuLevel, boolean upward);/*** 绑定指定线程到指定级别的CPU上。** @param threadName 线程名。* @param cpuLevel CPU级别，0为大核，1为中核，2为小核。* @param upward CPU序号是否向上兼容，例如如果2找不到则向上找1或者0。** @return 绑定成功返回0，否则返回-1。*/
public static native int bindThreadToCPU(String threadName, int cpuLevel, boolean upward);

比如绑定 RenderThread 到中核 CPU：

int bound = Harry.bindThreadToCPU("RenderThread", 1, false);

比如绑定某个工作线程到中核 CPU：

Runnable runnable = new Runnable() {@Overridepublic void run() {Thread.currentThread().setName("PreloadXml");final int bound = Harry.bindCurrentThreadToCPU(1, false);...;}
};
ThreadUtils.getWorkExecutor().execute(runnable);
