导言

本实验参考安富莱教程《【专题教程第6期】SEGGER的J-Scope波形上位机软件，RTT模式波形上传速度可狂飙到500KB/S左右》
还有参考J-Scope的官方教程:https://kb.segger.com/UM08028_J-Scope

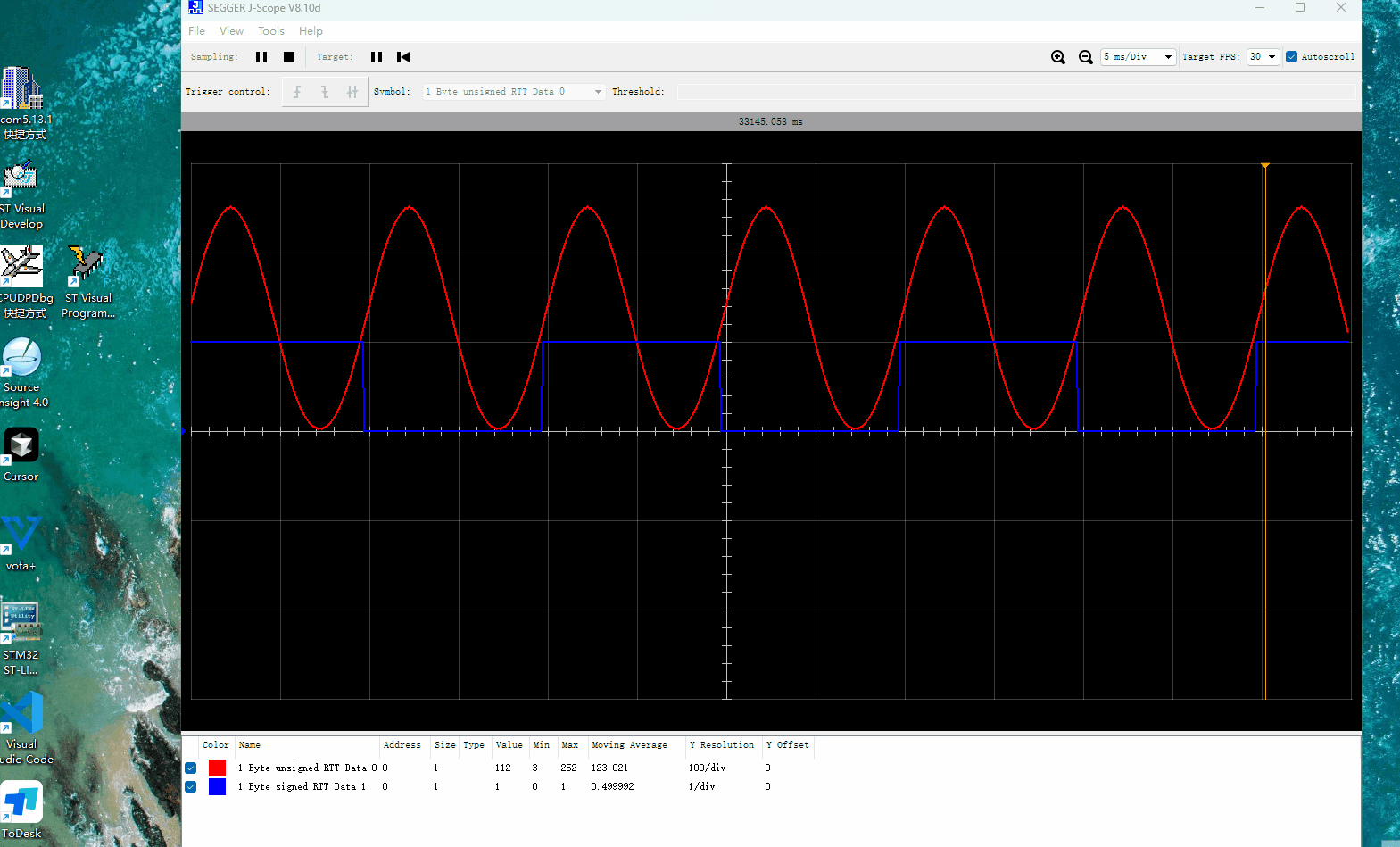

在这里插入图片描述
如上图所示，正弦波跟PWM波的周期都是1ms，定时器的回调周期是100us。
项目源码:https://github.com/q164129345/MCU_Develop/tree/main/jlink_scope_rtt

一、CubeMX

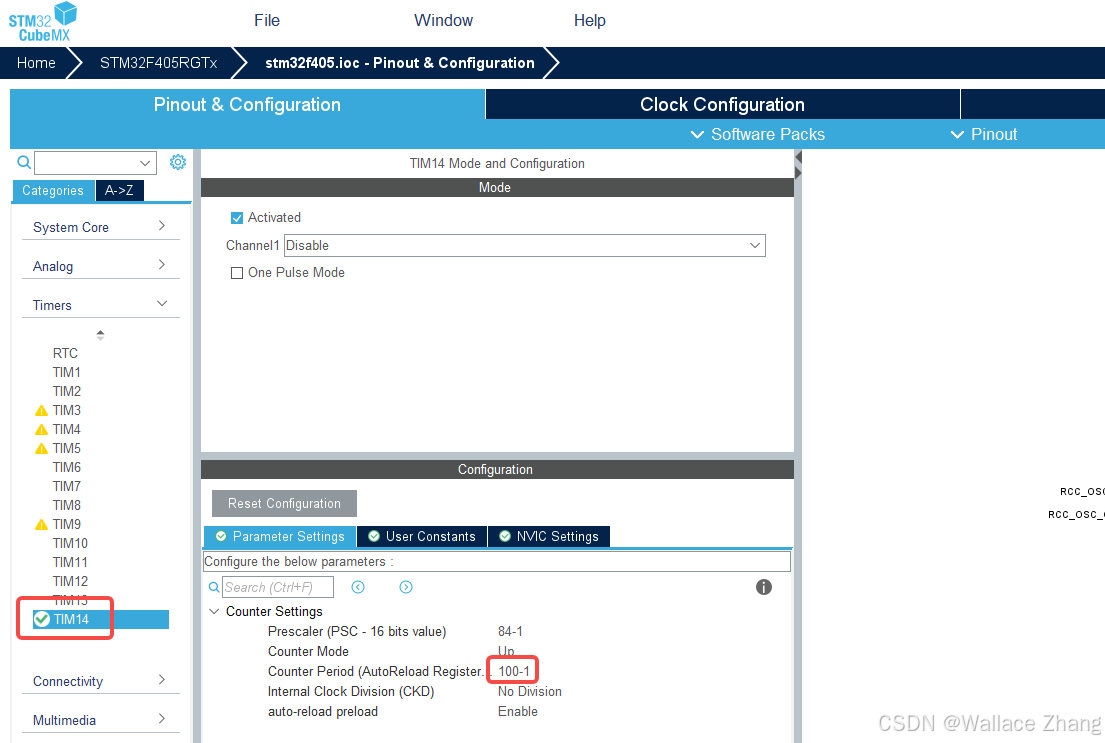

1.1、TIM

在这里插入图片描述
TIM14的中断周期从1000us改为100us，数据的发送频率从1KHz变成10KHz。

二、代码

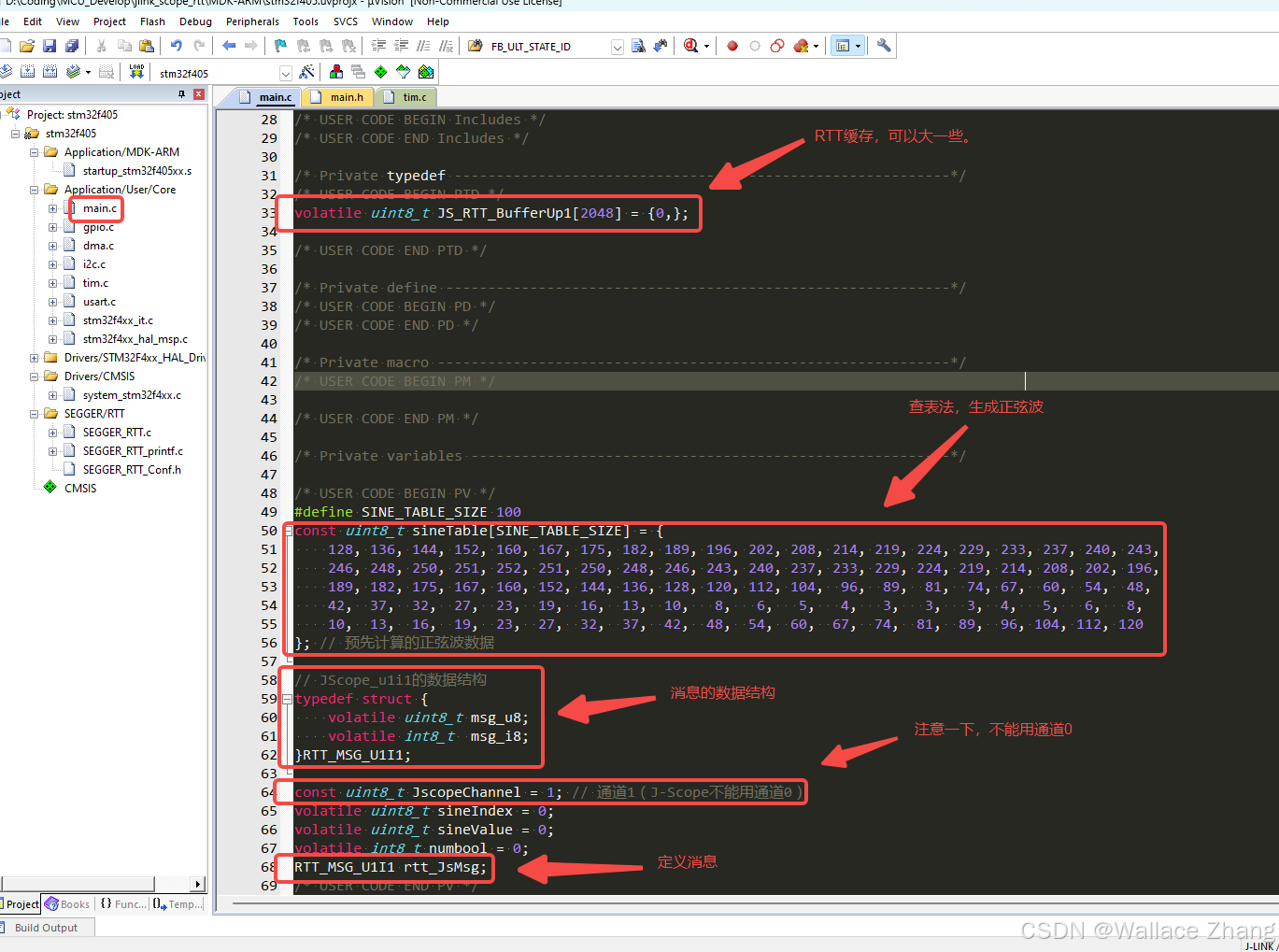

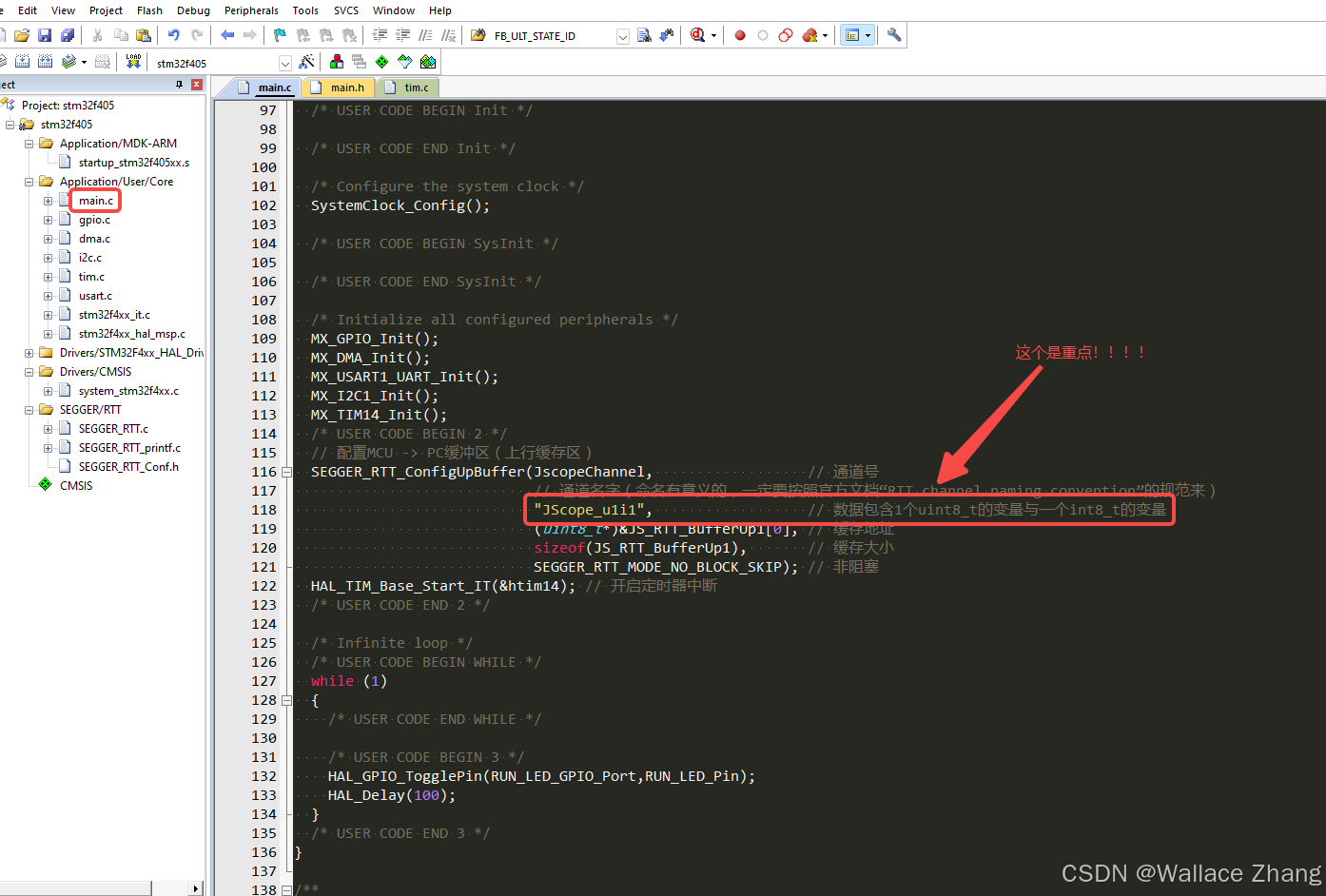

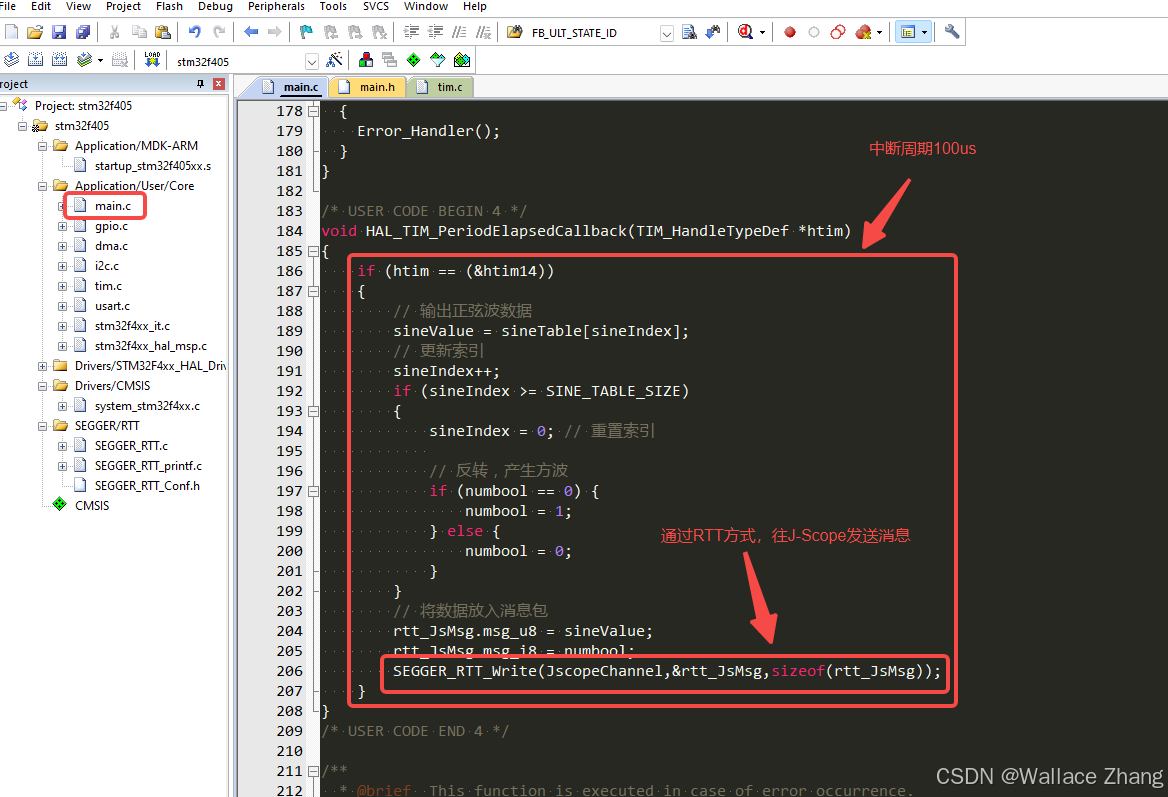

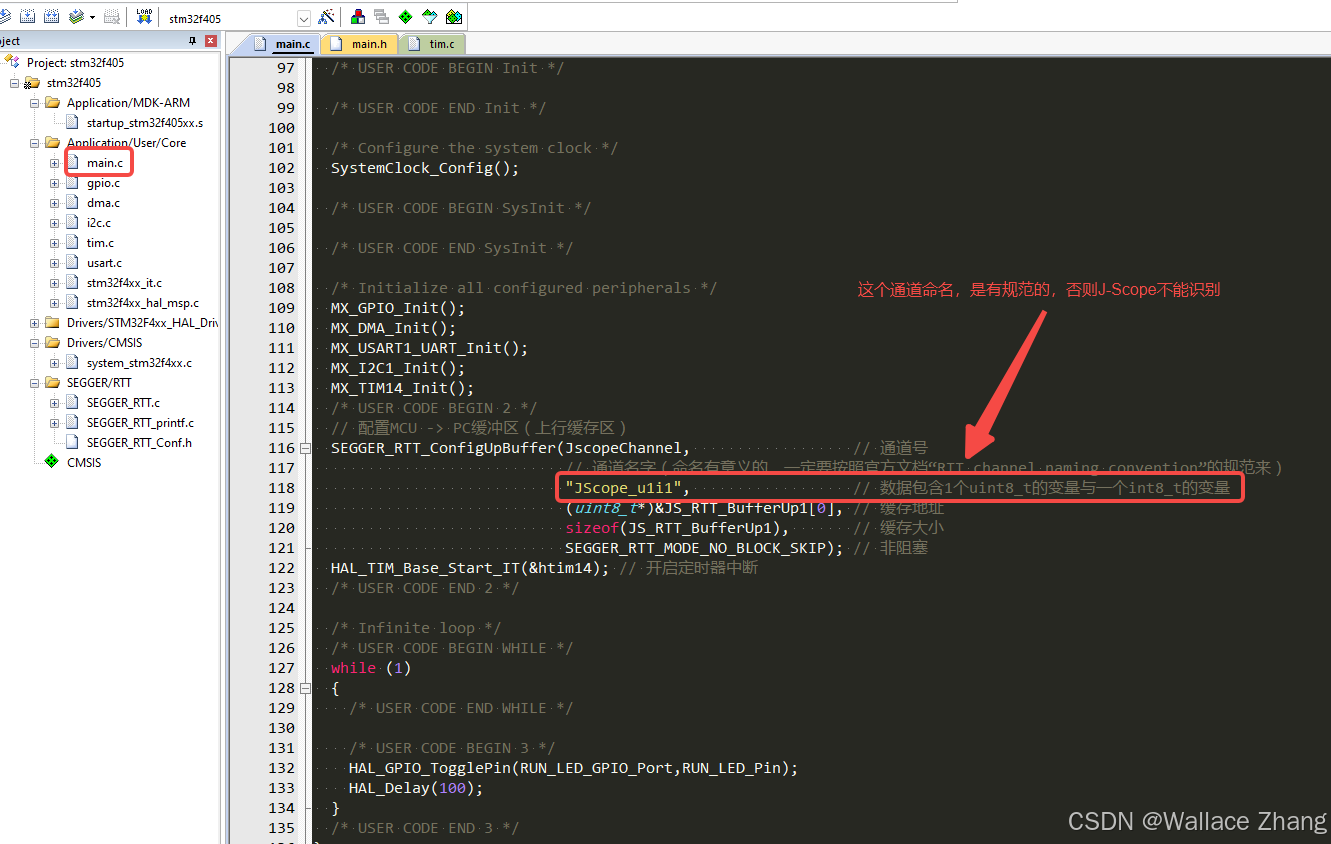

1.1、main.c

在这里插入图片描述

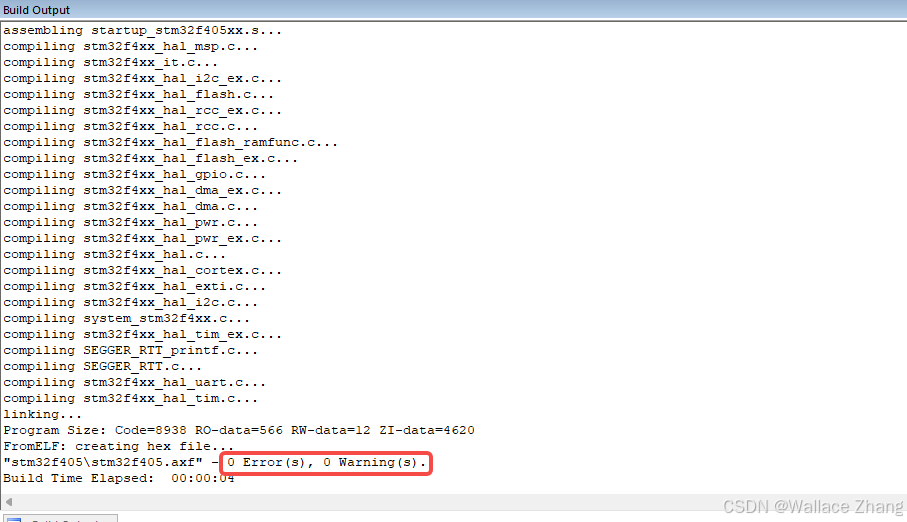

编译OK，下载程序。

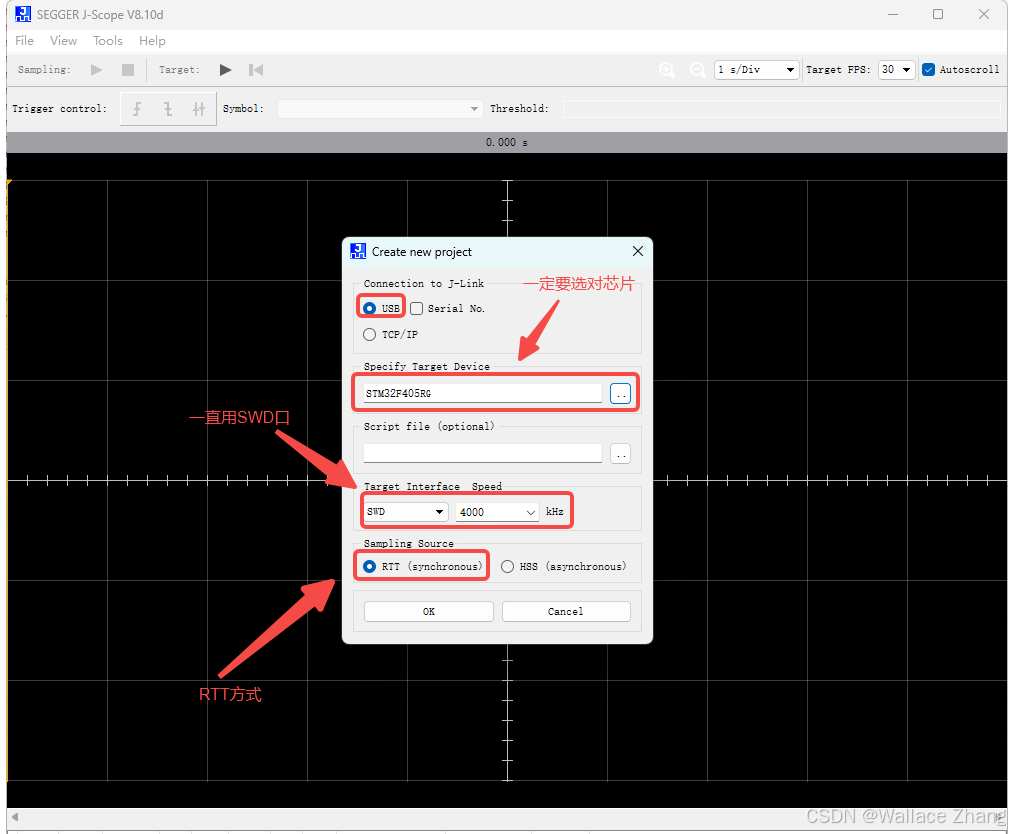

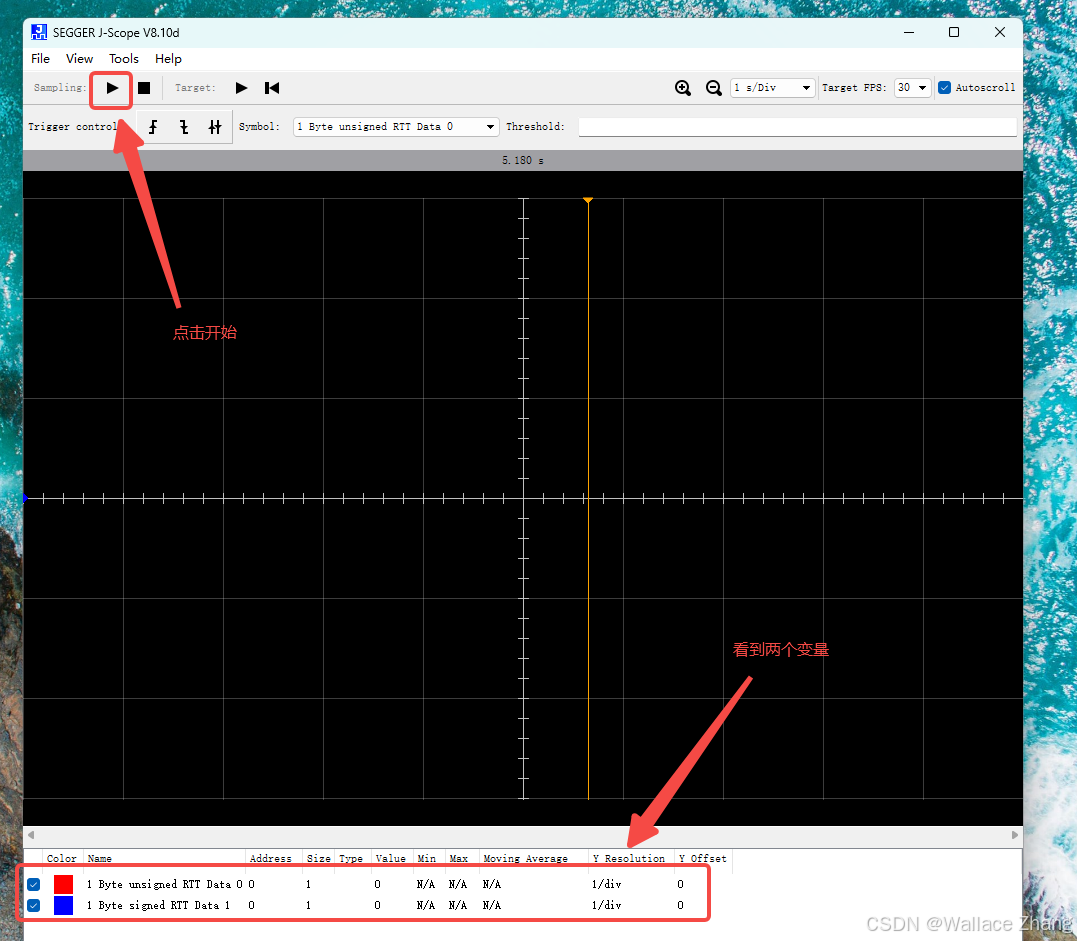

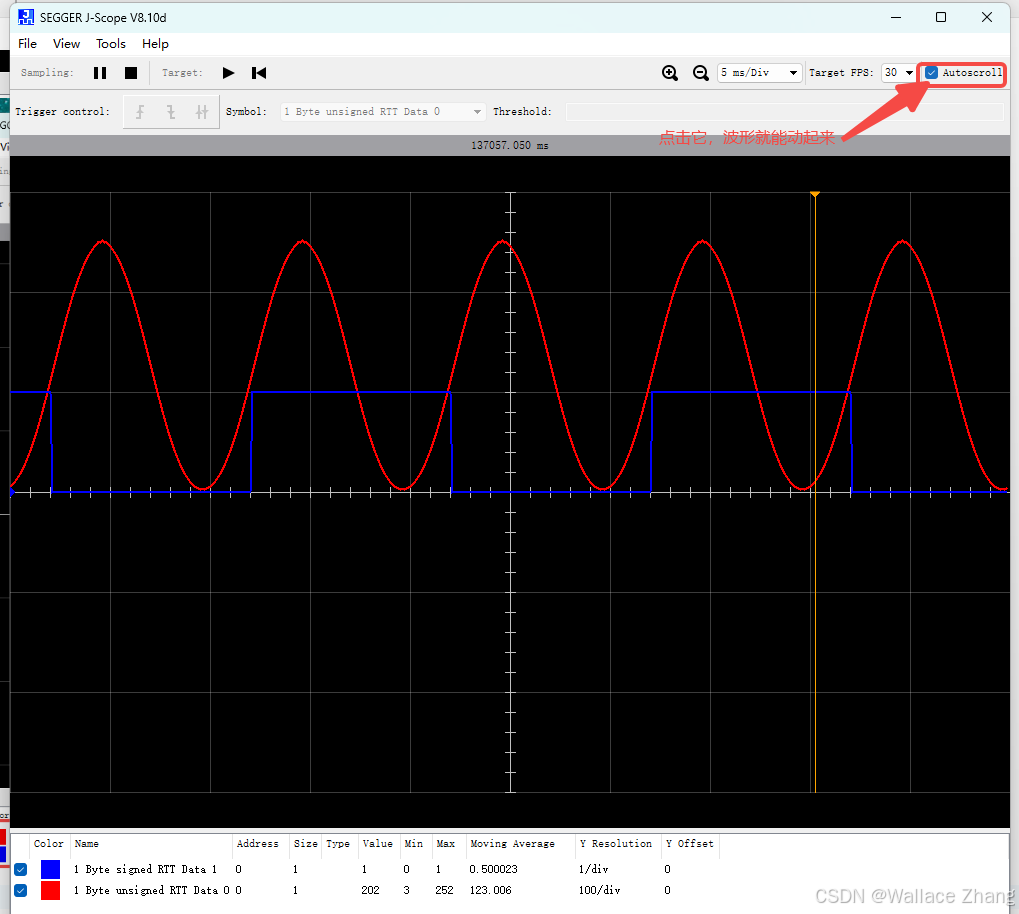

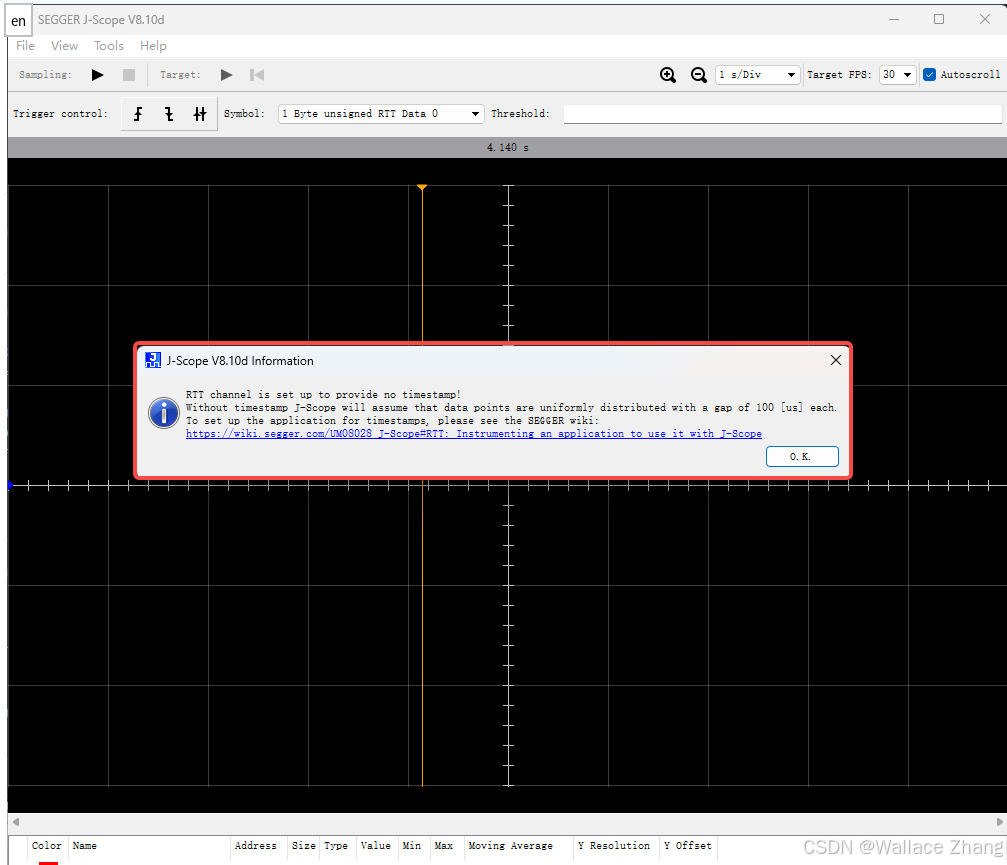

三、J-Scope

在这里插入图片描述

四、细节补充

4.1、J-Scope支持哪些数据类型？

从官方文档看到，现在8.10d版本支持的类型如下：

bool
float
uint8_t、uint16_t、uint32_t
int8_t、int16_t、int32_t

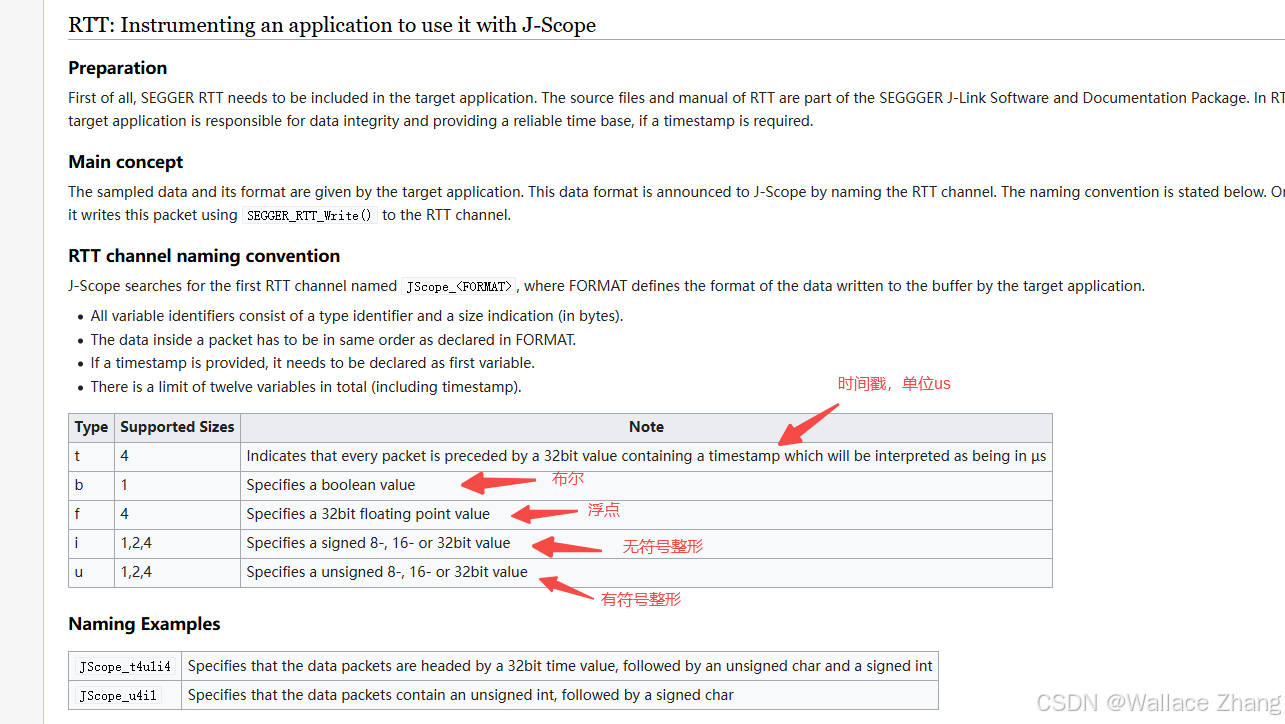

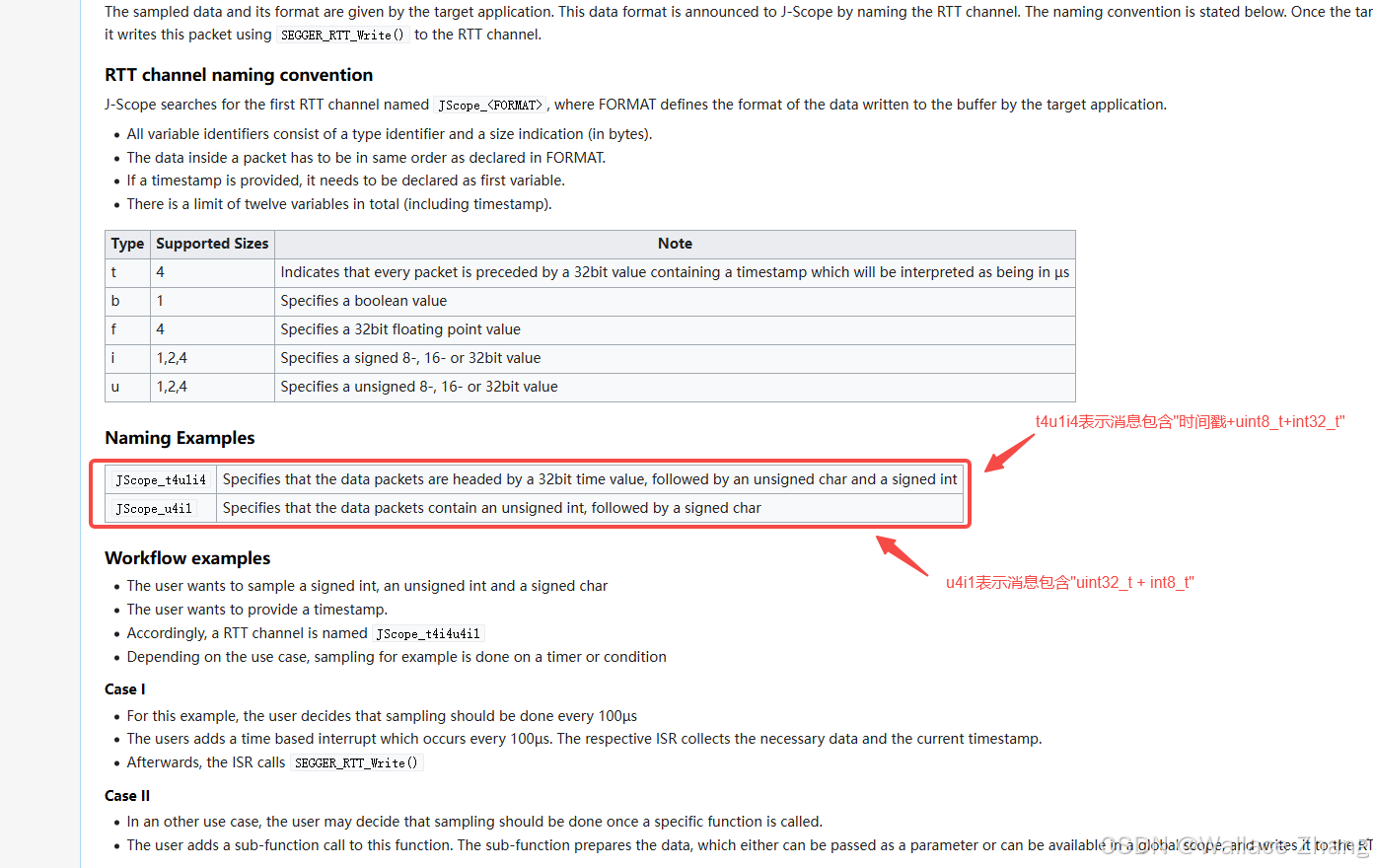

4.2、通道的命名格式

在这里插入图片描述

比如我希望发送的消息是如下的结构体或者单个变量:

// "JScope_t4f4u4"
typedef struct {uint32_t timestamp;float    temp;uint32_t distance;
}// "JScope_u4i4"
typedef struct {uint32_t distance;int32_t value;
}// "JScope_u4"
uint32_t value; // "JScope_f4"
float temp;
