Atlas学习笔记（1）—— 基础入门

1.概述

Apache Atlas 为组织提供开放式元数据管理和治理功能，用以构建其数据资产目录，对这些资产进行分类和管理，形成数据字典。并为数据分析师和数据治理团队，提供围绕这些数据资产的协作功能

数据字典（Data Dictionary）是信息系统或数据库中的一种工具，用于定义和描述数据的结构、内容及属性，比如从数据字典中，我们可以查到 hive 库的释义，表的介绍以及字段的解释和说明

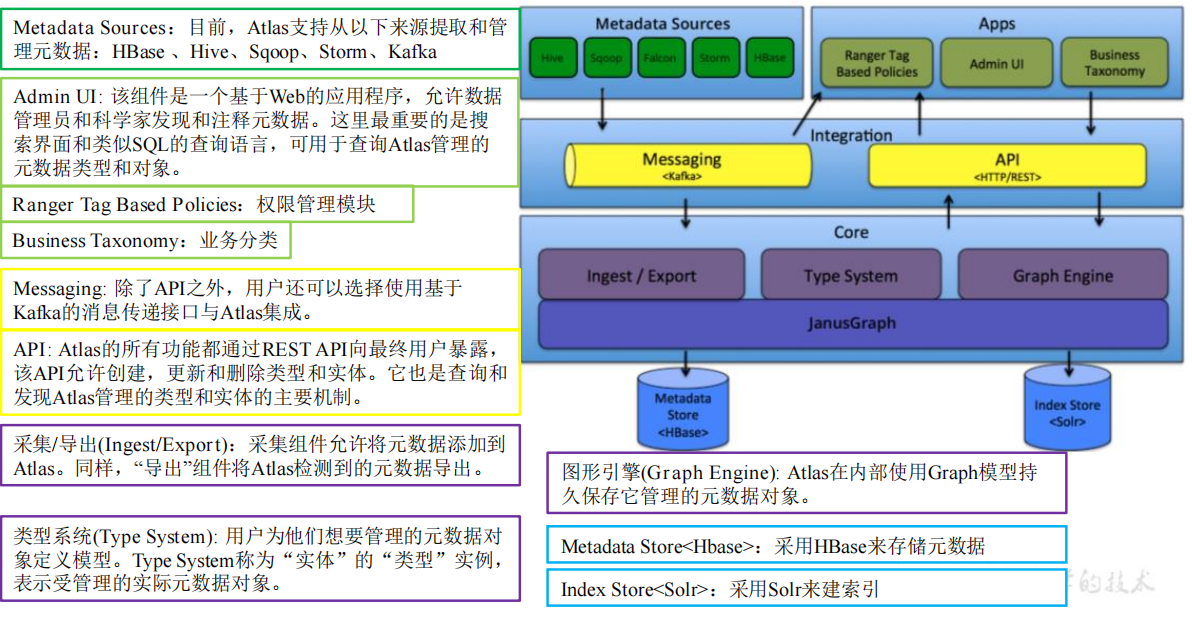

2.架构原理

3.安装部署

版本：2.1

新特性：

更新了组件可以使用 Hadoop3.1、Hive3.1、Hive3.0、Hbase2.0、Solr7.5 和 Kafka2.0
将 JanusGraph 版本跟新为 0.3.1
更新了身份验证支持可信代理
更新了指标模块收集通知
支持 Atlas 增量导出元数据

下载：

Atlas 官网地址：https://atlas.apache.org/
文档查看地址：https://atlas.apache.org/2.1.0/index.html
下载地址：https://www.apache.org/dyn/closer.cgi/atlas/2.1.0/apache-atlas-2.1.0-sources.tar.gz

注意：这里下载下来的是源码包，需要自己编译

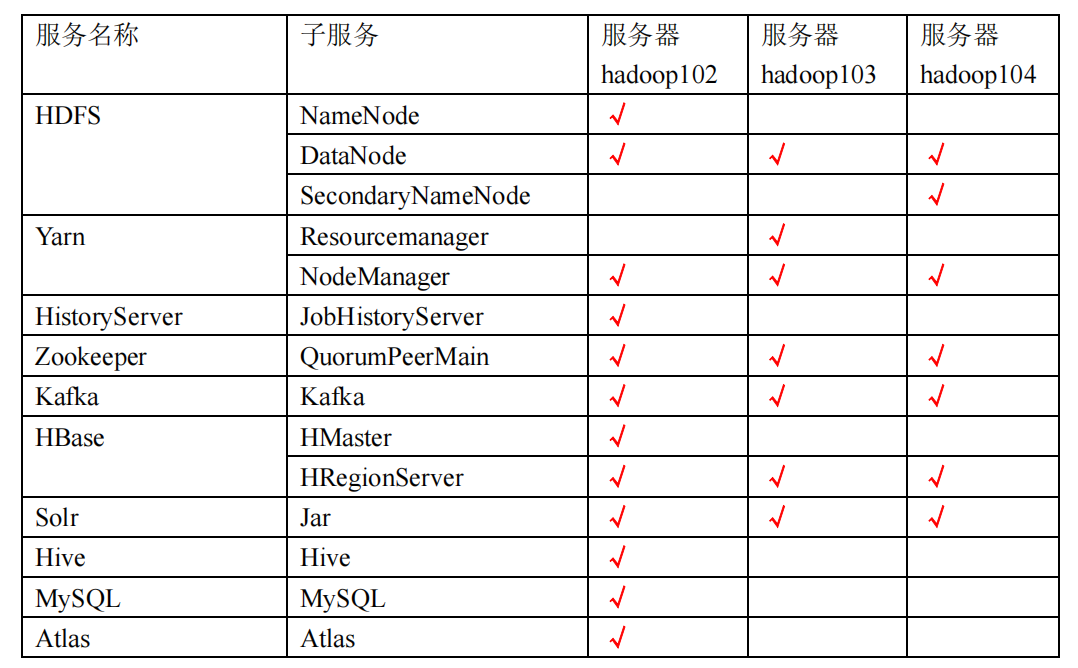

3.1 环境依赖及集群规划

版本说明：

JDK：1.8
Hadoop：3.1.3
MySQL：5.7.26
Hive：3.1.2
Zookeeper：3.5.7
Kafka：2.4.1
HBase：2.0.5
Solr：7.7.3
Atlas：2.1.0

其中除了Solr和Atlas之外，所有的组件都已经安装过了

3.2 Solr安装

创建系统用户solr：sudo useradd solr（各个节点都要执行）
设置密码为solr：echo solr | sudo passwd --stdin solr
解压安装包
修改目录所有者为solr：sudo chown -R solr:solr /opt/module/solr-7.7.3
修改zookeeper的host：vim /opt/module/solr-7.7.3/solr.in.sh，设置：ZK_HOST="hadoop112:2181,hadoop113:2181,hadoop114:2181"
分发组件到各个节点
启动solr：sudo -i -u solr/opt/module/solr-7.7.3/bin/solr start（所有节点上都要执行）

-i 表示模拟登录用户环境。

-u solr 指定以 solr 用户身份运行

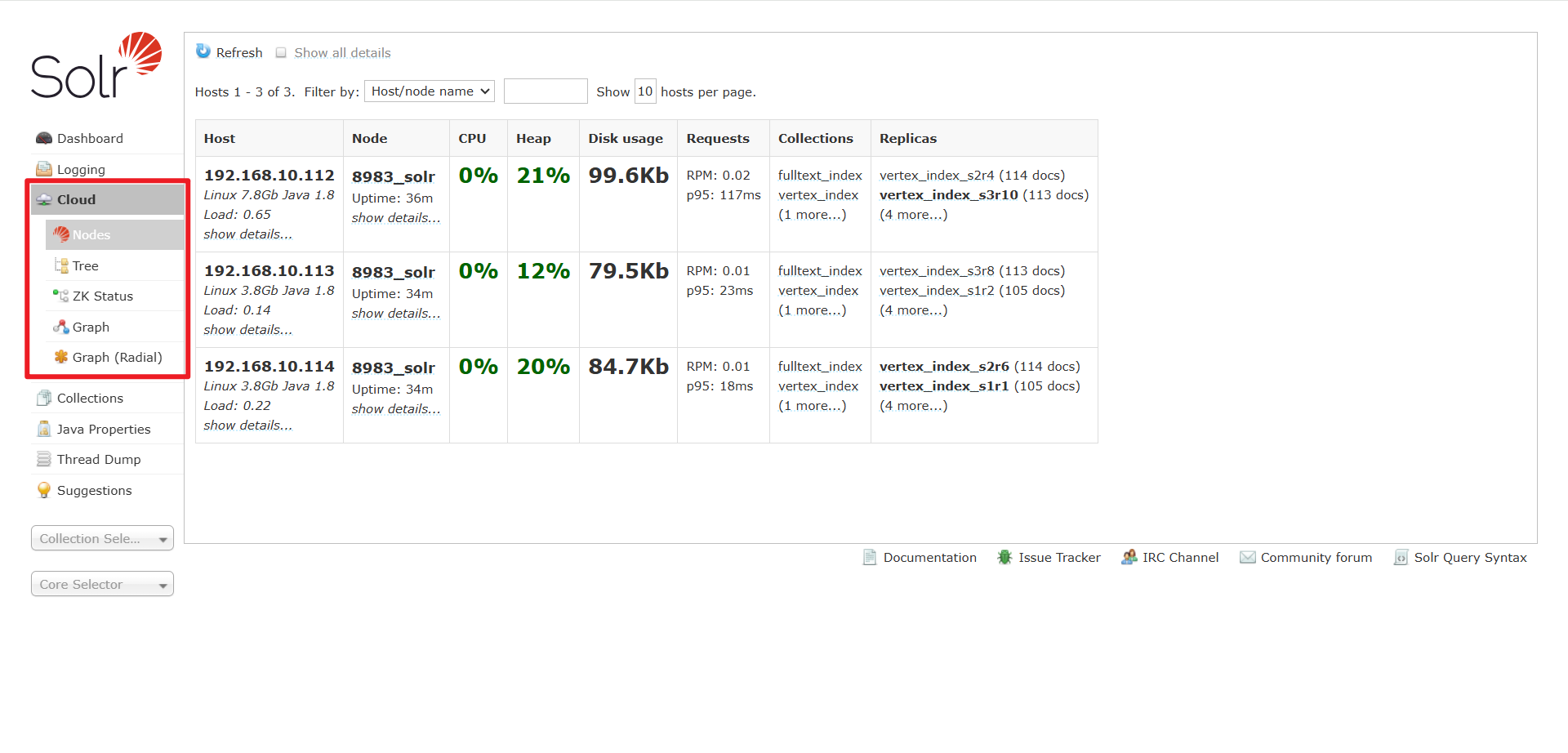

访问web ui：http://hadoop112:8983（任意一个节点的ip都可以）

注意：

出现cloud菜单栏才说明部署成功

3.3 Atlas安装部署

安装很简单，解压apache-atlas-2.1.0-server.tar.gz包即可

3.3.1 集成HBase

修改atlas-application.properties文件：

atlas.graph.storage.hostname=hadoop112:2181,hadoop113:2181,hadoop114:2181

修改atlas-env.sh文件，添加：

export HBASE_CONF_DIR=/opt/module/hbase-2.0.5/conf

3.3.2 集成 Solr

修改atlas-application.properties文件：

atlas.graph.index.search.solr.zookeeperurl=hadoop112:2181,hadoop113:2181,hadoop114:2181

然后创建solr collection：


sudo -i -u solr /opt/module/solr-7.7.3/bin/solr create -c vertex_index -d /opt/module/atlas-2.1.0/conf/solr -shards 3 -replicationFactor 2
sudo -i -u solr /opt/module/solr-7.7.3/bin/solr create -c edge_index -d /opt/module/atlas-2.1.0/conf/solr -shards 3 -replicationFactor 2
sudo -i -u solr /opt/module/solr-7.7.3/bin/solr create -c fulltext_index -d /opt/module/atlas-2.1.0/conf/solr -shards 3 -replicationFactor 2

参数解析：

-c <collection_name>：指定要创建的集合名称
-d <config_path>：指定集合的配置文件路径
-shards <num_shards>：指定分片数量（shards），决定集合在 Solr 集群中分布的物理分片数
-replicationFactor <num_replicas>：指定每个分片的副本数（replicas）

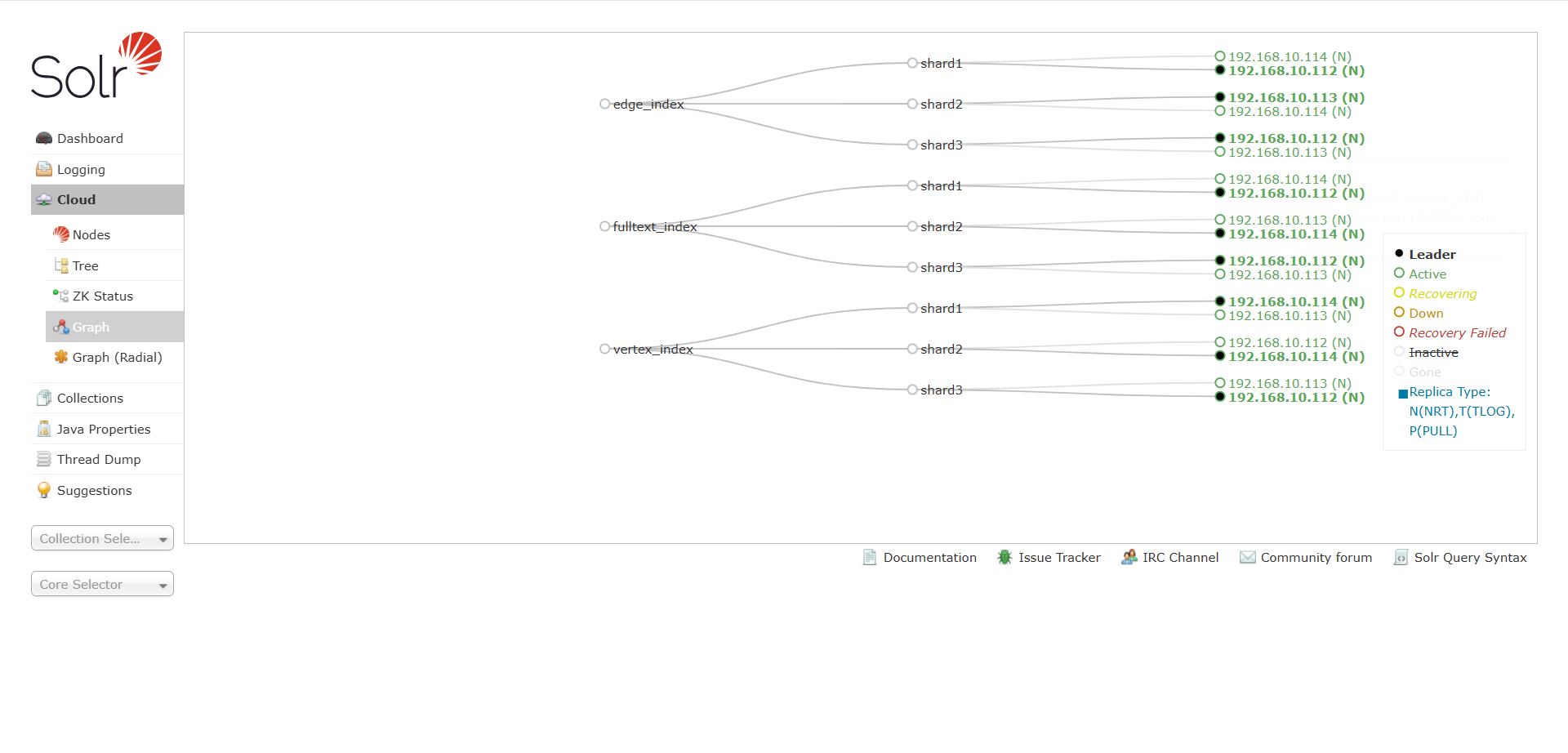

在Graph中可以看到各个集合成功创建：

3.3.3 集成 Kafka

修改atlas-application.properties文件：

# 设置是否在 Atlas 内部启用嵌入式的通知服务，这里设置为false，即可使用外部配置的通知服务（Kafka）
atlas.notification.embedded=false
atlas.kafka.data=/opt/module/kafka-2.4.1/datas
atlas.kafka.zookeeper.connect=hadoop112:2181,hadoop113:2181,hadoop114:2181/kafka
atlas.kafka.bootstrap.servers=hadoop112:9092,hadoop113:9092,hadoop114:9092

3.3.4 Atlas Server 配置

修改atlas-application.properties文件：

######### Server Properties #########
atlas.rest.address=http://hadoop112:21000
# If enabled and set to true, this will run setup steps when the server starts
atlas.server.run.setup.on.start=false
######### Entity Audit Configs #########
atlas.audit.hbase.tablename=apache_atlas_entity_audit
atlas.audit.zookeeper.session.timeout.ms=1000
atlas.audit.hbase.zookeeper.quorum=hadoop112:2181,hadoop113:2181,hadoop114:2181

为了记录性能指标，可以修改atlas-log4j.xml文件，去掉以下这部分代码的注释：

<appender name="perf_appender" class="org.apache.log4j.DailyRollingFileAppender"><param name="file" value="${atlas.log.dir}/atlas_perf.log" /><param name="datePattern" value="'.'yyyy-MM-dd" /><param name="append" value="true" /><layout class="org.apache.log4j.PatternLayout"><param name="ConversionPattern" value="%d|%t|%m%n" /></layout>
</appender>
<logger name="org.apache.atlas.perf" additivity="false"><level value="debug" /><appender-ref ref="perf_appender" />
</logger>

3.3.5 集成 Hive

修改atlas-application.properties文件，添加如下内容：

######### Hive Hook Configs #######
atlas.hook.hive.synchronous=false
atlas.hook.hive.numRetries=3
atlas.hook.hive.queueSize=10000
atlas.cluster.name=primary

参数详解：

atlas.hook.hive.synchronous

含义：控制 Hive Hook 是否以同步方式执行。
默认值：通常为 false。
值的作用：
false（异步）：Hive 元数据的捕获和传递会在后台线程中执行。适合生产环境，避免因为 Atlas Hook 的延迟影响 Hive 操作的执行
true（同步）：Hive 元数据的捕获和传递在 Hive 操作中同步完成。适合开发和调试环境，但可能会增加 Hive 操作的延迟

atlas.hook.hive.numRetries

含义：控制 Hive Hook 在元数据传递失败时的重试次数。
默认值：3。
值的作用：
指定当元数据传递到 Atlas 服务失败时，重试的次数。
如果所有重试都失败，元数据操作可能会被丢失，具体行为取决于 Atlas 的容错机制。

使用场景：当网络不稳定或 Atlas 服务暂时不可用时，通过设置合理的重试次数可以减少元数据丢失的风险。

atlas.hook.hive.queueSize

含义：设置 Hive Hook 用于存储待处理元数据事件的队列大小。
默认值：10000。
值的作用：
决定 Hook 中用于缓冲 Hive 操作事件的队列容量。
如果事件队列满了，新事件可能会被丢弃（视实现而定），因此需要根据 Hive 操作的并发度和 Atlas 的处理能力调整该值。

注意事项：过大的队列可能占用较多内存，而过小的队列可能导致事件丢失。

atlas.cluster.name

含义：设置 Atlas 集群的名称。
默认值：primary。
值的作用：
指定当前 Atlas 集群的唯一标识。
在多集群环境中，用于区分不同的 Atlas 实例。例如，当多个 Hive 环境都注册到同一个 Atlas 时，可以通过集群名称区分不同的来源。

使用场景：
在多数据中心或多环境部署时，通过 atlas.cluster.name 可以有效区分元数据的来源。

修改hive-site.xml文件，添加如下内容：

<property><name>hive.exec.post.hooks</name><value>org.apache.atlas.hive.hook.HiveHook</value>
</property>

然后安装hive hook：

解压apache-atlas-2.1.0-hive-hook.tar.gz
将 Hive Hook 依赖复制到 Atlas 安装路径：cp -r apache-atlas-hive-hook-2.1.0/* /opt/module/atlas-2.1.0/，复制完成后Atlas的安装路径下应有两个目录：hook和hook-bin

然后修改hive-env.sh配置文件，添加如下配置（用于加载辅助 JAR 文件）：

export HIVE_AUX_JARS_PATH=/opt/module/atlas-2.1.0/hook/hive

最后将atlas-application.properties配置文件拷贝到hive的conf目录下：cp /opt/module/atlas-2.1.0/conf/atlas-application.properties /opt/module/hive-3.1.3/conf/

3.4 Atlas启动

启动Hadoop集群
启动Zookeeper集群
启动Kafka集群
启动HBase集群
启动 Solr 集群
启动Atlas服务：进入安装路径后执行：bin/atlas_start.py

停止的脚本为atlas_stop.py

需要注意的是初次启动时需要进行各项初始化操作，所需时间比较长，因此可以通过tail -f命令监听Atlas安装路径下的logs/application.log文件，指导不再继续输出日志，说明成功启动；同时也可以起到查看是否发生报错的作用

访问Web UI：http://hadoop112:21000

用户名和密码都是admin

4.简单使用

Atlas 的使用相对简单，其主要工作是同步各服务（主要是 Hive）的元数据，并构建元数据实体之间的关联关系，然后对所存储的元数据建立索引，最终为用户提供数据血缘查看及元数据检索等功能。

4.1 Hive元数据初次导入

执行以下脚本即可导入当前hive中的所有元数据：

/opt/module/atlas-2.1.0/hook-bin/import-hive.sh

适用于数仓已经有了一定规模，但是Atlas刚刚搭建起来的情况，可以一次性将hive的元数据全部导入atlas中

4.2 Hive元数据增量同步

Atlas启动后，Hive 元数据的增量同步无需人为干预，只要 Hive 中的元数据发生变化（执行 DDL 语句），Hive Hook 就会将元数据的变动通知 Atlas。

除此之外，Atlas 还会根据 DML 语句获取数据之间的血缘关系

创建两张表：订单事实表和地区维度表：

CREATE TABLE dwd_order_info (`id` STRING COMMENT '订单号',`final_amount` DECIMAL(16,2) COMMENT '订单最终金额',`order_status` STRING COMMENT '订单状态',`user_id` STRING COMMENT '用户 id',`payment_way` STRING COMMENT '支付方式',`delivery_address` STRING COMMENT '送货地址',`out_trade_no` STRING COMMENT '支付流水号',`create_time` STRING COMMENT '创建时间',`operate_time` STRING COMMENT '操作时间',`expire_time` STRING COMMENT '过期时间',`tracking_no` STRING COMMENT '物流单编号',`province_id` STRING COMMENT '省份 ID',`activity_reduce_amount` DECIMAL(16,2) COMMENT '活动减免金额',`coupon_reduce_amount` DECIMAL(16,2) COMMENT '优惠券减免金额',`original_amount` DECIMAL(16,2) COMMENT '订单原价金额',`feight_fee` DECIMAL(16,2) COMMENT '运费',`feight_fee_reduce` DECIMAL(16,2) COMMENT '运费减免'
) COMMENT '订单表'
ROW FORMAT DELIMITED FIELDS TERMINATED BY '\t';CREATE TABLE dim_base_province (`id` STRING COMMENT '编号',`name` STRING COMMENT '省份名称',`region_id` STRING COMMENT '地区 ID',`area_code` STRING COMMENT '地区编码',`iso_code` STRING COMMENT 'ISO-3166 编码，供可视化使用',`iso_3166_2` STRING COMMENT 'IOS-3166-2 编码，供可视化使用'
) COMMENT '省份表'
ROW FORMAT DELIMITED FIELDS TERMINATED BY '\t';

然后进行数据装载，将相关文件上传到hive表的hdfs路径下即可

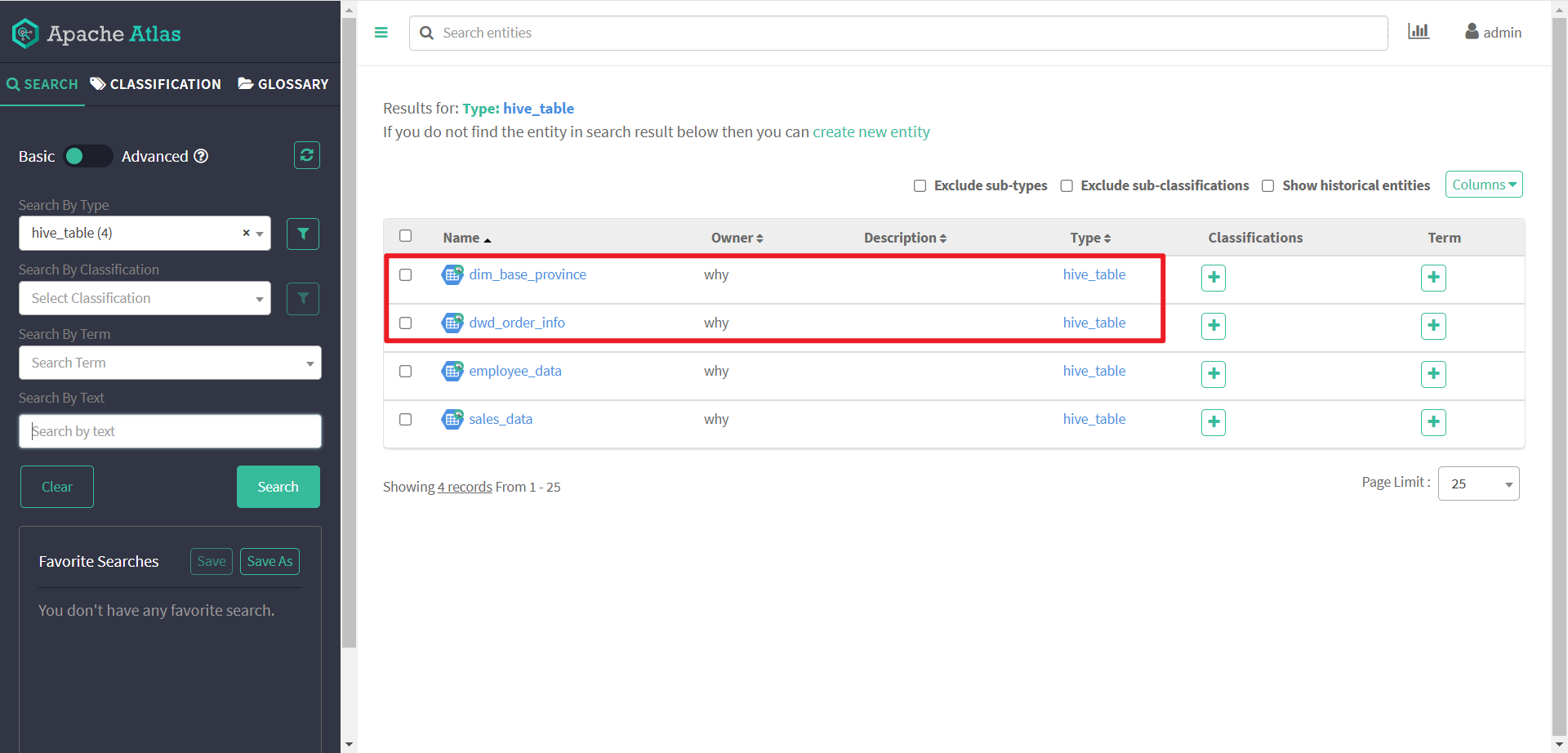

建表完成后，可以从atlas中看到这两张表：

4.3 生成血缘依赖

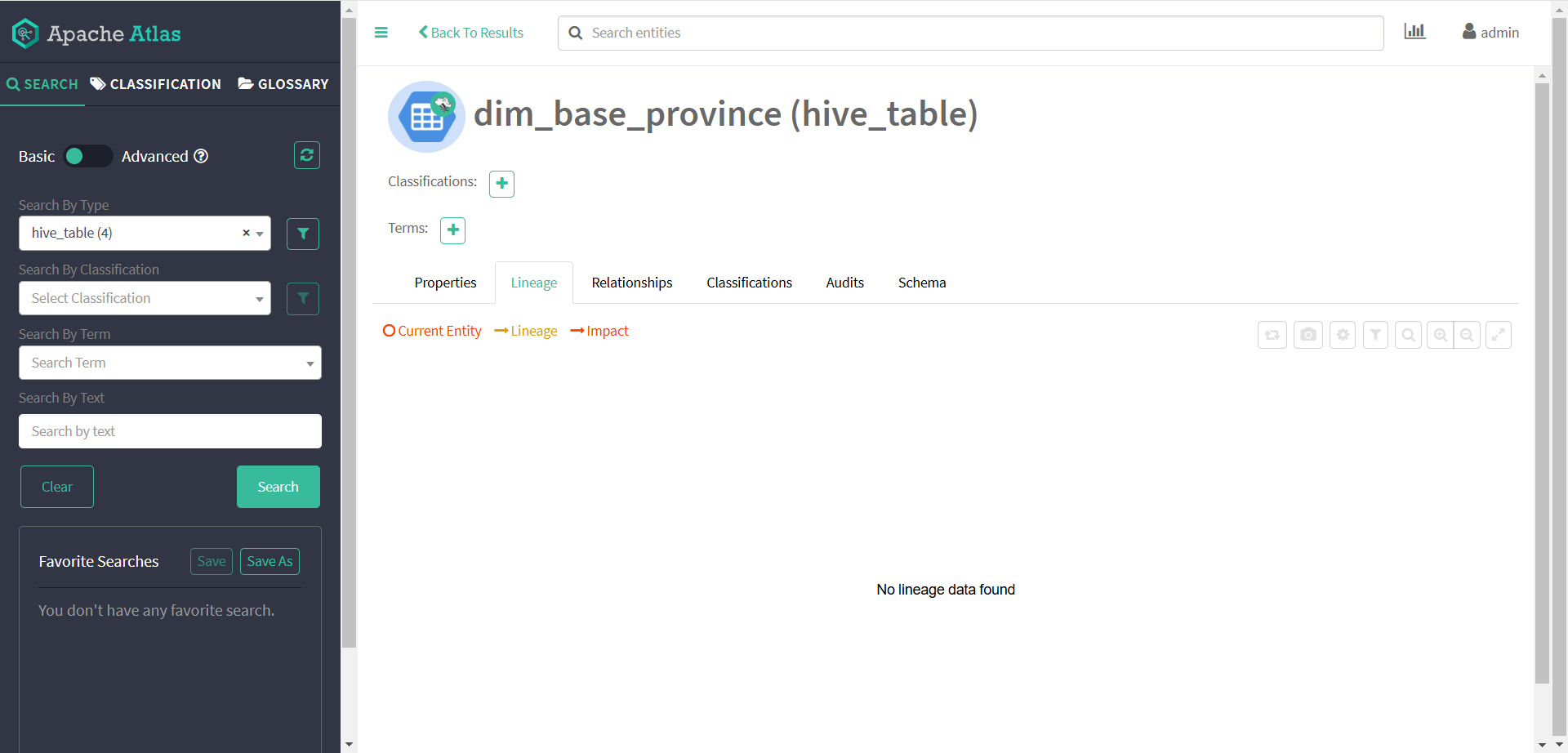

此时这两张表并没有任何的关联，也就是不存在血缘关系，我们可以点开一张表，查看其Lineage，结果为空：

于是我们接下来基于这两张表计算一个需求指标：每个省份的订单次数和订单金额

创建ads层的表：

CREATE TABLE `ads_order_by_province` (`dt` STRING COMMENT '统计日期',`province_id` STRING COMMENT '省份 id',`province_name` STRING COMMENT '省份名称',`area_code` STRING COMMENT '地区编码',`iso_code` STRING COMMENT '国际标准地区编码',`iso_code_3166_2` STRING COMMENT '国际标准地区编码',`order_count` BIGINT COMMENT '订单数',`order_amount` DECIMAL(16,2) COMMENT '订单金额'
) COMMENT '各省份订单统计'
ROW FORMAT DELIMITED FIELDS TERMINATED BY '\t';

然后进行数据装载：

insert into table ads_order_by_province
select'2021-08-30' dt,bp.id,bp.name,bp.area_code,bp.iso_code,bp.iso_3166_2,count(*) order_count,sum(oi.final_amount) order_amount
from dwd_order_info oi
left join dim_base_province bp
on oi.province_id=bp.id
group by bp.id,bp.name,bp.area_code,bp.iso_code,bp.iso_3166_2;
