主体内容
1 运算符
1.1 算术运算符
+ - * / %
注意！！！/为整除，%为求余数（取模运算）。
使用算术运算符时，要注意以下问题：
1，算术运算结果的位宽。算术表达式结果的长度由最长的操作数决定。在赋值语句下，算术结果的长度由等号操作符左端的目标长度决定；
2，有符号数和无符号数的使用。在设计中，要注意到哪些操作数应该是无符号数，哪些应该是有符号数：
（1）无符号数值一般存储在线网、reg（寄存器）型变量及普通（没有符号标记s）的基数格式表示的整形数中。
（2）有符号数值一般存储在整形变量、十进制形式的整数、有符号的reg（寄存器）型变量及有符号的线网中。
1.2 关系运算符
> < <= >= == != ===（全等） !==（非全等）
使用关系运算符时，要注意以下问题：
1，在进行关系比较时，如果成立则结果为 1‘b1，否则返回的结果为 1’b0；若不确定则返回结果为不定制(x)。
2，若操作数长度不同，则长度短的操作数应在左边用0补齐。例如：'b1001 > 'b101100 等价于 'b001001 >= 'b101101，结果为假(0)。
3，值相同而位宽不同时，使用 == 时为真，使用 === 时为假。=== 和 !== 时对操作数进行按位比较，两个操作数必须完全一致，结果才是真，否则时0，若两个操作数对应位出现不定值 x 和高阻值 z，则可以认为是相同的。 === 和 !== 常用于 case 表达式的判别，所以又称为“case 等式运算符”。
1.3 逻辑运算符
！非 &&与 ||或
注意！！！，这里的非是！而不是！！。
使用逻辑运算符时，要注意以下问题：
1，如果操作数是由多位组成的，则当操作数每一位都是0时才是逻辑0值，只要有某一位为1，这个操作数就是逻辑1值。
2，逻辑运算符的操作数只能是逻辑0或者逻辑1。若操作数中存在不定态x，则逻辑运算的结果也是不定态，例如a为4‘b1100，b为4’b01x0，则 !a = 0, !b = x, a && b = x，a||b = x。
1.4 条件操作符
？： a?b:c **如果a为真，为b，否则为c**
条件运算符是verilog中的唯一三目运算符。注意条件表达式的运算结果可以为x，这个判断比较复杂。
1.5 位运算符
~位取反 &位相与 |位相或 ^位异或（不同为1） ^~位同或
位宽不同的数按运算时，会自动地将两个操作数按右端对齐，会把位宽低的高位补0（即补至两者的最大位宽），再运算，运算结果的位宽与操作数中的位宽较大者中相同。
特别注意区分逻辑运算符和位运算符到底谁是单个符号，谁是两个符号！！！
1.6 移位运算符
<< a<<b 将a左移b位 >> a>>b 将a右移b位
注意主次！两种移位运算都用0来填补移出的空位。
另外要注意！！！左移时，位宽增加；右移时，位宽不变（移出去的位就没了）。
4'b1001 << 2 = 6'b100100;
4'b1001 >> 1 = 4'b0100;
1.7 拼接运算符（个人认为是HDL的最大特色）
{} {a,b} 将a和b拼接起来，作为一个新信号
a = 3'b101;
b = 5'b11110;c = {a, b[3:0]}; //c = 7'b1011110
d = {2{a}}; //d = 6'b101101

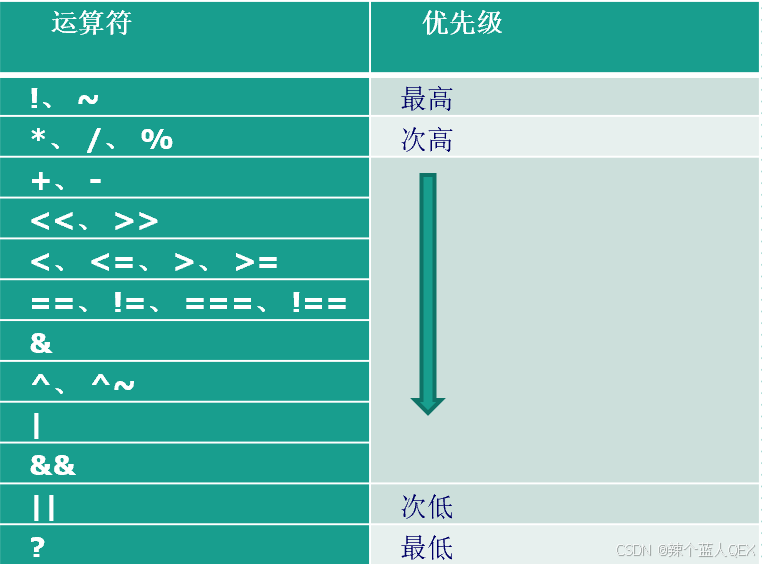

1.8 运算符优先级
2 注释
类型1：// 只到本行结束有效
类型2：/*
*/ 两个符号间的内容均有效
注意！多行注释不允许嵌套，但是单行注释可以嵌套在多行注释中。
3 关键字

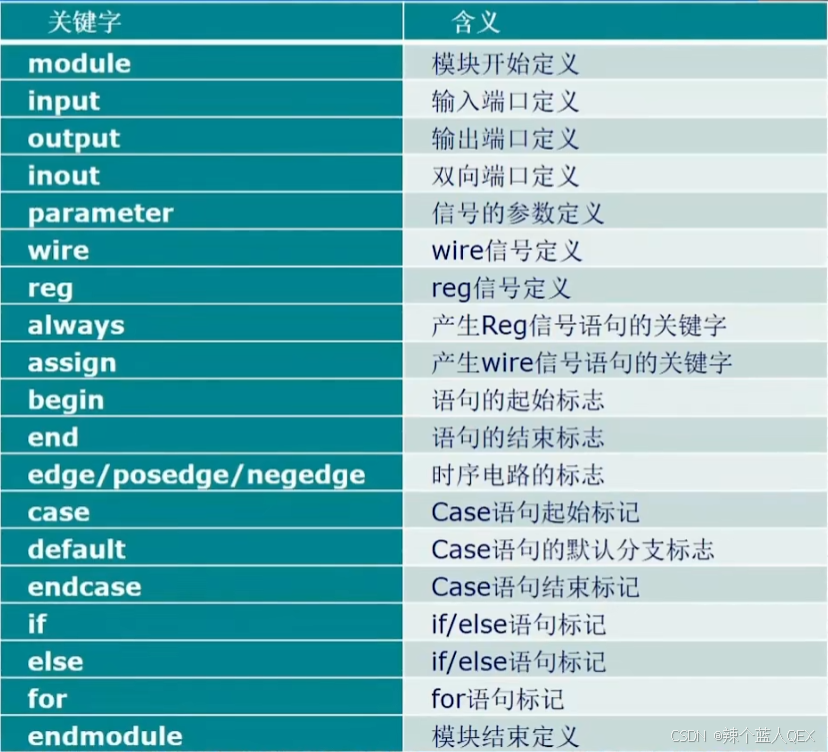

变量命名时，不能与系统关键字重名，且所有关键字都是小写的。例如，ALWAYS不是关键字，它是标识符常用关键字如下：
参考资料
1，正点原子领航者ZYNQ7020视频
2，《verilog HDL数字集成电路设计原理与应用（第二版）》 蔡觉平等
3，文心一言搜索结果
