个人经验：PCS7_DB变量上传到wincc

PCS7_DB变量上传到WINCC变量管理

在做项目过程中，因为需要在wincc中设定一些工艺参数，工控人加入PLC工业自动化精英社群

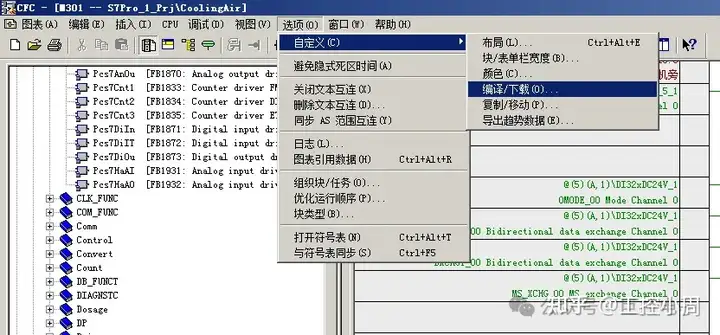

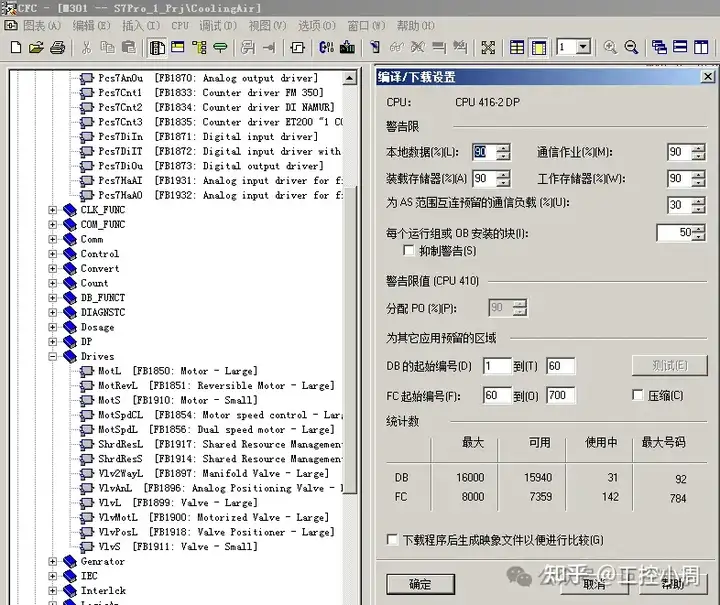

因此需要单独创建全局数据块，该数据块用于存储这些工艺数据，用于上位机进行连接，便于进行读写。那么在PCS7中应该如何做呢？首先要新建DB块，而DB块不可以随便分配，根据系统的规划进行选择。新进一个CFC块，打开CFC-选项-自定义-编译/下载，如图1：

图1

图2

系统已经预留了可由工程师使用的DB编号与FC编号。如果不够，可以在编程前先将地址分配好，系统自动插入的DB号会避开由工程师创建的自定义范围里的DB与FC编号。

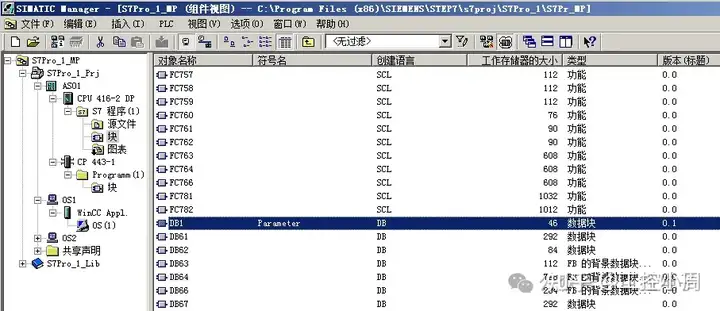

新建DB号，如图3：

图3

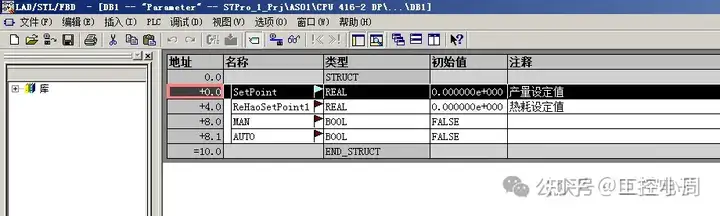

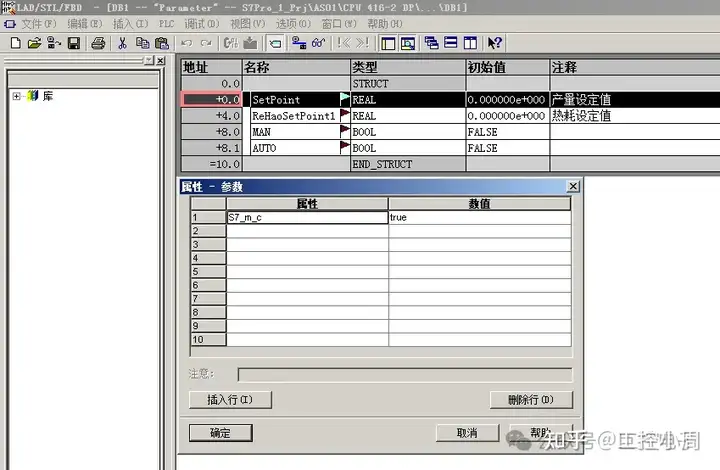

双击打开DB1全局数据块，并新建数据结构，如图4

图4

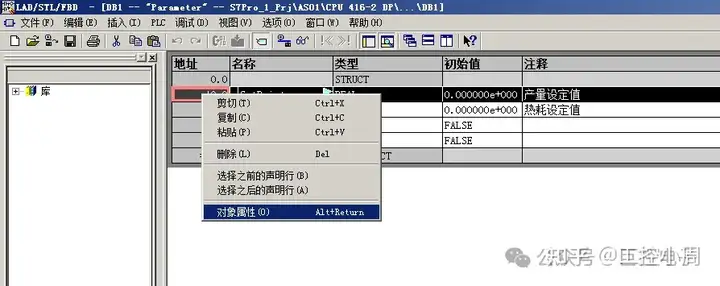

选中变量名称，右键属性，如图5：

图5

属性对话框中：输入：S7_m_C，数值对话框中：输入true，设置完成后，在变量右侧，会显示一个小红旗，表示可上传至WINCC变量管理器，点击确定，退出。

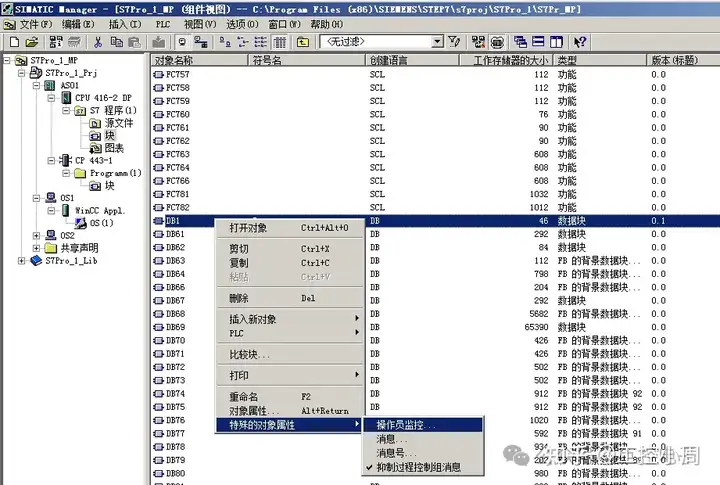

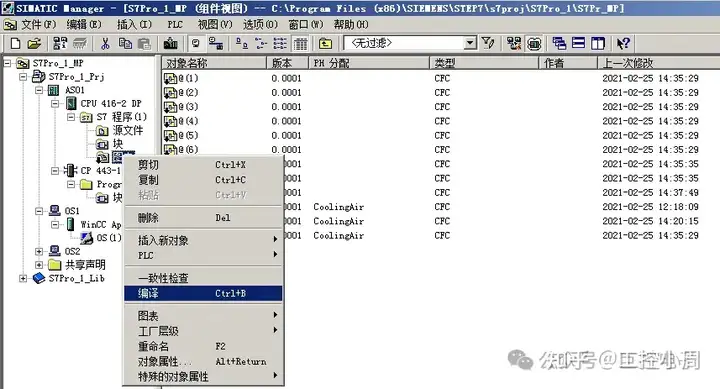

然后选中DB1数据块，右键选择特殊对象属性-操作员监控。

如图6：

图6

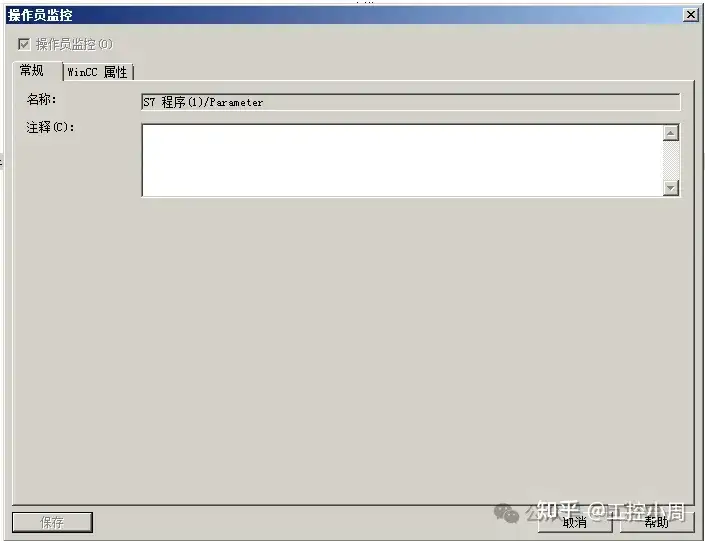

勾选操作员监控选项，表示此DB块可以上传。

选择ES站下的的OS，进行编译，如图7：

如图7

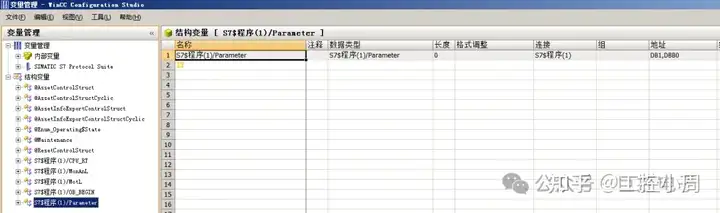

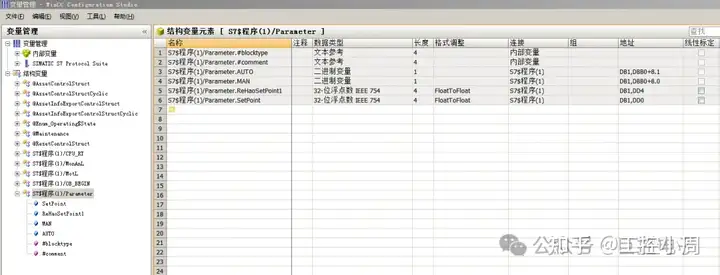

到此，即完成了DB全局数据块的数据上传至wincc变量管理器，该方法的好处是不需要手动新建变量，实现自动上传你的功能。
