Arduino驱动的自行车转向指示灯
引言
大家好！在这篇CSDN博文中，我将向你们展示如何制作一款适用于自行车甚至摩托车的转向指示灯。这款指示灯不仅外观酷炫，而且具有自动检测左右转向的智能功能，其灯光模式、亮度和灵敏度都可以根据你的需要进行编程调整。
项目特色
这款转向指示灯的特别之处在于它的敏感性和可编程性。你是否有见过对方向敏感的自行车指示灯？这款指示灯能够自动检测左右转向，而且当你在自行车上转弯时，指示灯会自动显示左右方向。这在山地骑行时尤其有用，因为你不需要手动按下左右按钮，自动化的设计可以减轻你的负担，节省能量。
材料清单
为了构建这个项目，你需要以下材料：

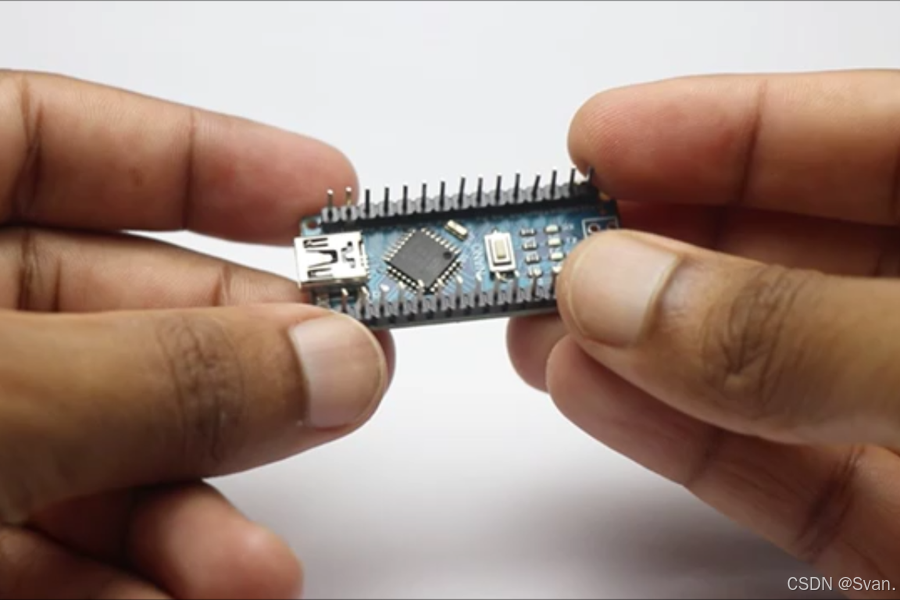

- Arduino Nano
- WS2812B LED灯带
- MPU 6050传感器模块（也称为陀螺仪传感器）
- 跳线
- 用于原型设计的面包板
- 3D打印机
- PLA丝材（你选择的颜色）
- 切片软件
- 编程电缆
- 烙铁和热胶枪
- Arduino IDE
- 移动电源
- 自行车
步骤1：Arduino程序和电路
这个项目的电路非常简单，主要包括两部分：WS2812B灯带和MPU 6050传感器（陀螺仪传感器）。我们将使用两条LED灯带，每条灯带上有4个LED。以下是连接方式：
- 两条灯带的+5V都连接到板上的5V电源
- 两条灯带的GND都连接到Arduino Nano的GND
- 一条灯带的数据输入（Din）连接到Arduino的数字引脚6，另一条连接到D7

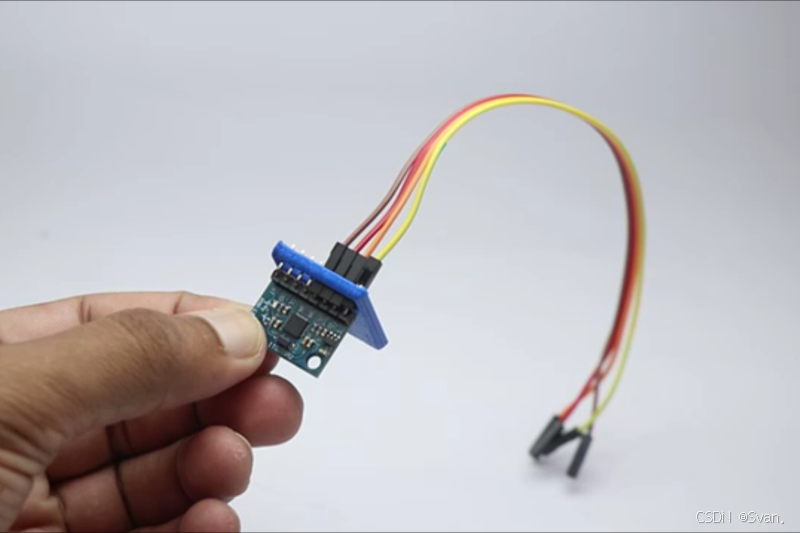

- MPU6050传感器的VCC和GND连接到Arduino的5V和GND
- SCL引脚连接到Arduino的A5，SDA连接到A4

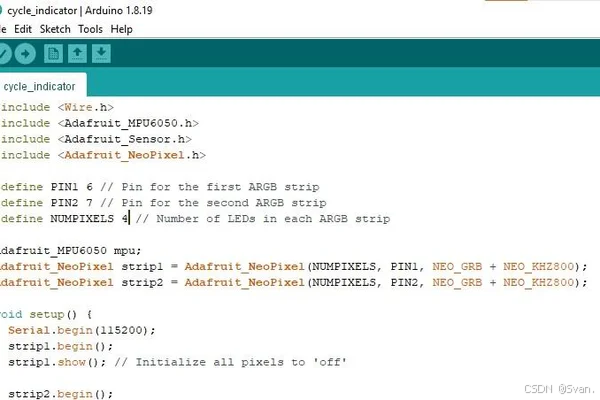

完成这些连接后，你可以上传代码。你需要两个库：陀螺仪库和Neopixel库。安装这些库并上传代码，电路就准备好测试了。

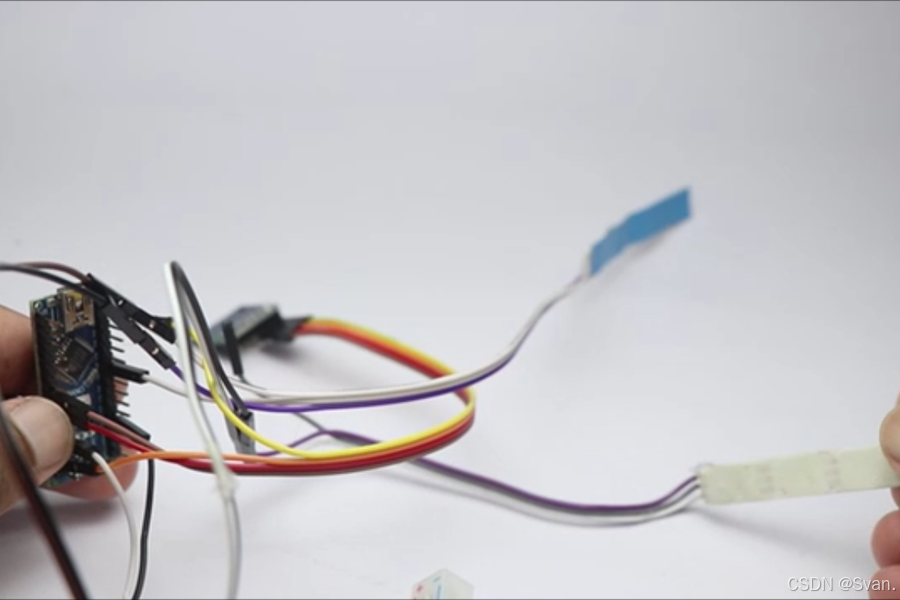

步骤2：测试电路

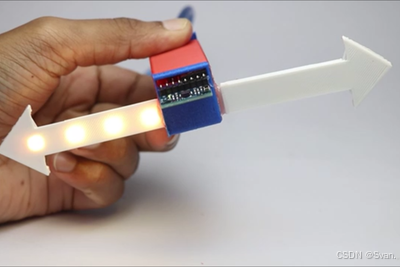

当程序上传到Nano并且通过USB供电时，MPU6050加速度计和陀螺仪传感器会用来检测设备的倾斜角度。当设备向左倾斜时，两条ARGB LED灯带上的前四个LED会亮起，表示左转。类似地，当设备向右倾斜时，两条灯带上的最后四个LED会亮起，表示向右倾斜。

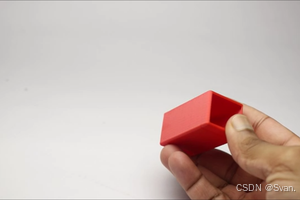

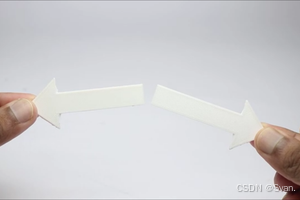

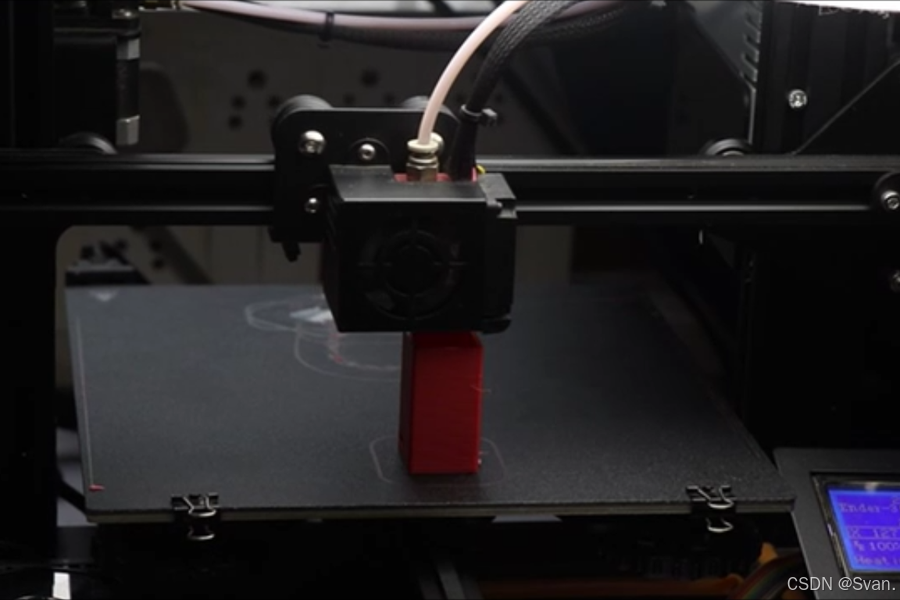

步骤3：3D打印部件
对于外壳或盖子，我将使用3D打印部件。我在Tinkercad上设计了它们，并在Cura切片机上进行了切片。我将使用红色、蓝色和白色PLA丝材来打印部件。在打印过程中，由于模型中没有悬垂部分，所以不需要 rafts 或 supports。

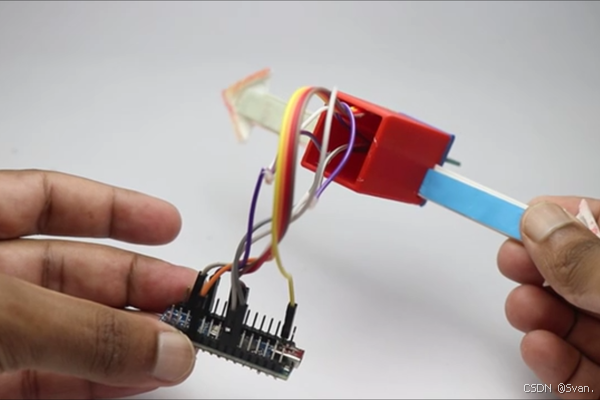

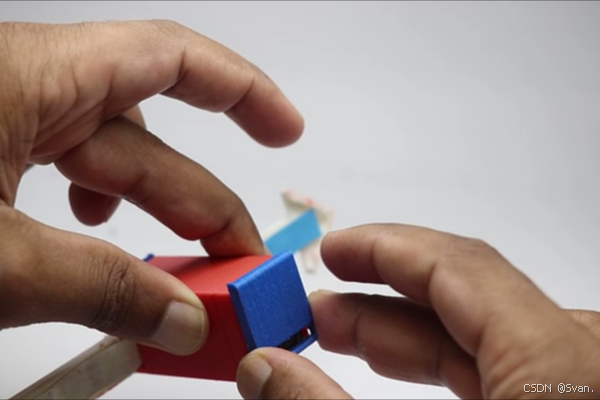

步骤4：封装电子元件
将杂乱的电子元件整合到一个小框架中是非常有趣的部分。我使用了一些硬而不易弯曲的跳线，但最终还是设法将它们安装到了3D打印的盒子里。如果你有困难，我建议使用更短的跳线，它们占用的空间更少，而且比我使用的更灵活。

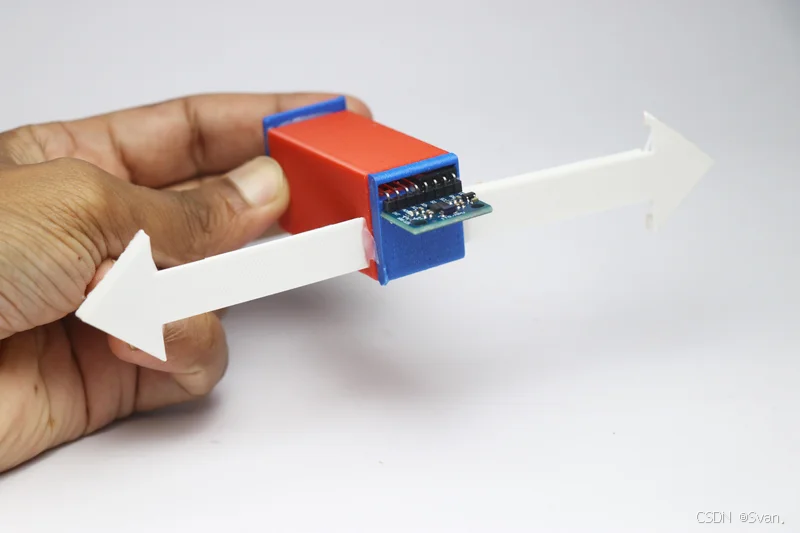

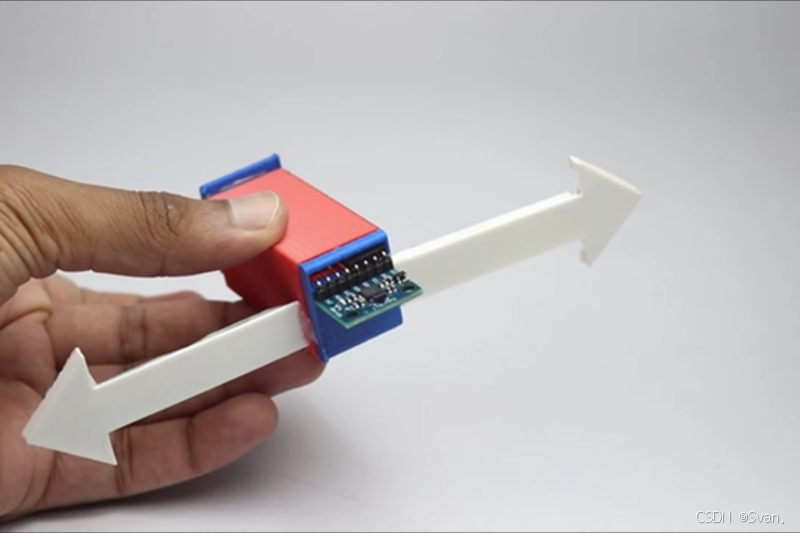

步骤5：如何使用
使用这个设备非常简单，它就像一个即插即用的设备。你只需要通过USB电缆将其连接到你的移动电源，就可以开始使用了。首先，你需要将这个设备固定在你的自行车上，可以使用拉链带或橡皮筋。然后，使用移动电源连接电源供应。
步骤6：工作视频

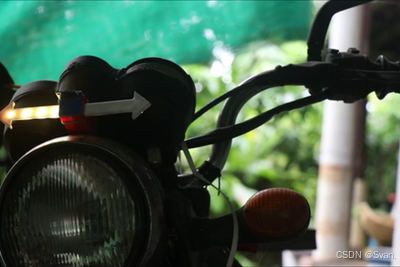

如果你错过了什么，我建议你看看这个详细的教程视频，它也包含了测试部分。由于我没有自行车，所以我将这个指示器添加到了我的旧摩托车上，结果是一样的。
希望这篇博文能帮助你制作出自己的智能自行车转向指示灯！如果你有任何问题或想法，欢迎在评论区分享。感谢阅读，制作愉快！
希望你喜欢这个项目，并在构建过程中找到乐趣！如果你有任何问题或需要帮助，欢迎在评论区交流。
