Vue+SpringBoot项目整合【Echarts报表】

一、Echarts介绍

ECharts是一款基于JavaScript的数据可视化图表库，提供直观，生动，可交互，可个性化定制的数据可视化图表。ECharts最初由百度团队开源，并于2018年初捐赠给Apache基金会，成为ASF孵化级项目。

2021年1月26日晚，Apache基金会官方宣布ECharts项目正式毕业。1月28日，ECharts 5线上发布会举行

echarts文档:
菜鸟教程:https://www.runoob.com/echarts/echarts-tutorial.html
官网: https://echarts.apache.org/zh/index.html

所有的配置：
https://echarts.apache.org/zh/option.html#title

下载地址或者使用CDN：
https://echarts.apache.org/zh/download.html

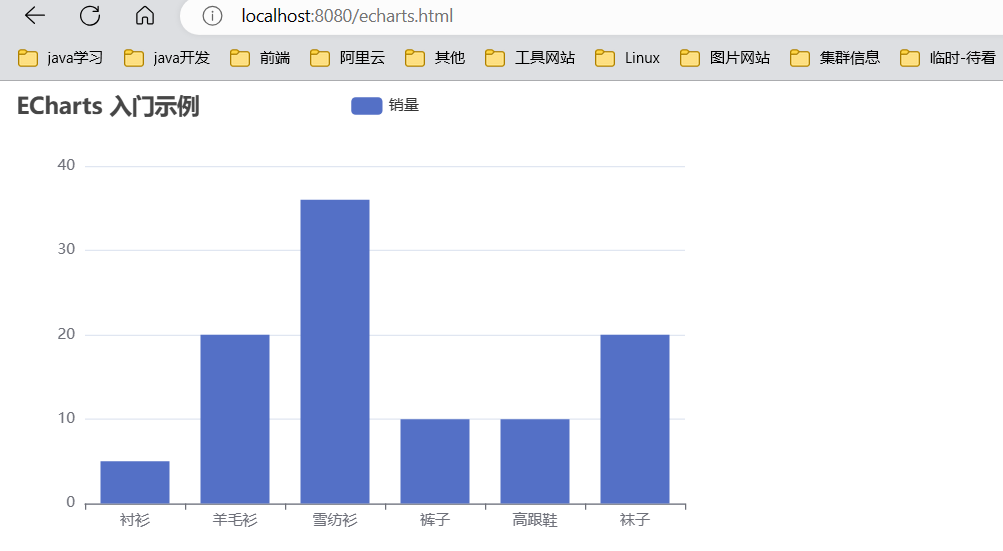

二、入门使用

下载js(https://echarts.apache.org/handbook/zh/get-started/),引入js
页面准备存放图标的dom
cv官方代码

<!DOCTYPE html>
<html lang="en">
<head><meta charset="UTF-8"><title>Title</title>
</head>
<body><!-- 为 ECharts 准备一个定义了宽高的 DOM -->
<div id="main" style="width: 600px;height:400px;"></div>
<script src="../js/echarts.min.js"></script>
<script type="text/javascript">// 基于准备好的dom，初始化echarts实例var myChart = echarts.init(document.getElementById('main'));// 指定图表的配置项和数据var option = {title: {text: 'ECharts 入门示例'},tooltip: {},legend: {data: ['销量']},xAxis: {data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子']},yAxis: {},series: [{name: '销量',type: 'bar',data: [5, 20, 36, 10, 10, 20]}]};// 使用刚指定的配置项和数据显示图表。myChart.setOption(option);
</script>
</body>
</html>

各种图形

改变series:中的type即可

type:‘bar’ 柱状图

type:‘line’ 折线图

type:‘pie’ 饼状图

具体参考常用图表类型 - 应用篇 - Handbook - Apache ECharts

API: Documentation - Apache ECharts

交互

异步数据加载

动态的异步数据 - 数据处理 - 应用篇 - Handbook - Apache ECharts

三、Vue2中使用Echarts[静态]

3.1 安装echarts

npm install echarts --save

注意: 这样下载是最新版echarts

3.2 创建组件

创建一个vue组件,用来展示报表数据

3.3 开发echarts

3.3.1 引入echarts

import * as echarts from 'echarts'

老版本引入方式（Echartsv4版本）

import echarts from ‘echarts’;

新版本引入方式（Echartsv5版本）

import * as echarts from 'echarts';

3.3.2 创建图表容器

<template><div id="chart" style="width: 600px; height: 400px;"></div>
</template>

3.3.3 初始化图表

在vue组件的js部分，需要在组件的mounted生命周期钩子中初始化ECharts图表。这是因为在这个阶段，图表容器已经被插入到DOM中，可以被ECharts访问。

export default {name: 'MyChart',mounted() {this.initChart()},methods: {initChart() {const chart = echarts.init(document.getElementById('chart'))// ...}}
}

特别注意: 此处这个生命周期构造函数必须是mounted的,否则dom对象无法使用,导致报错

3.3.4 配置图表

在initChart方法中，需要定义一个包含图表配置的对象。这个对象应该包含图表的标题、提示框、图例、X轴和Y轴配置，以及一个或多个系列对象，这些对象定义了图表的类型和数据。

const option = {title: {text: 'ECharts 示例'},tooltip: {trigger: 'axis'},legend: {data: ['销量']},xAxis: {type: 'category',data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子']},yAxis: {type: 'value'},series: [{name: '销量',type: 'bar',data: [5, 20, 36, 10, 10, 20]}]
}

3.3.5 使用图表配置

在initChart方法中，使用setOption方法将配置对象应用到图表上。

chart.setOption(option)

3.3.6 完整代码

<template>
<div><!-- 1设置容器 --><div id="chart" style="width: 600px; height: 400px;"></div>
</div>
</template><script>
import * as echarts from 'echarts'
export default {name: "Echarts",mounted() {this.initChart()},methods: {initChart() {// 2初始化const chart = echarts.init(document.getElementById('chart'))// 3配置const option = {title: {text: 'ECharts 示例'},tooltip: {trigger: 'axis'},legend: {data: ['销量']},xAxis: {type: 'category',data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子']},yAxis: {type: 'value'},series: [{name: '销量',type: 'bar',data: [5, 20, 36, 10, 10, 20]}]}// 4使用图表配置chart.setOption(option)}}
}
</script>
<style scoped>
</style>

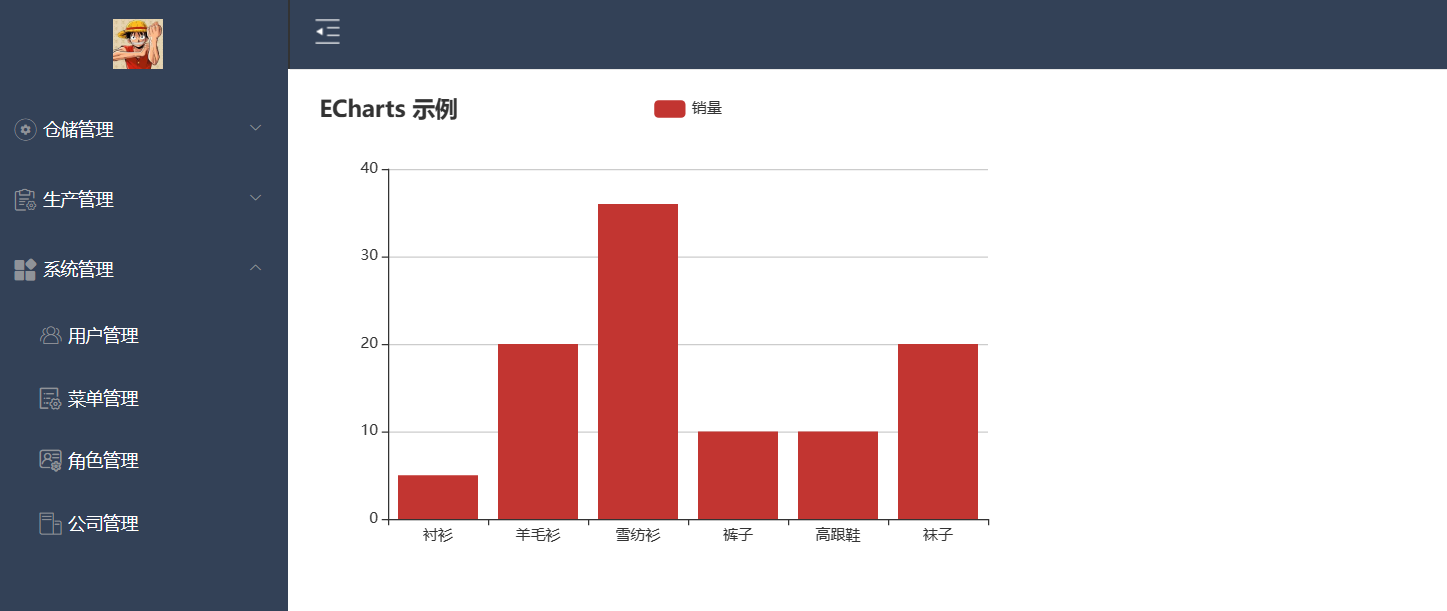

3.3.7 启动测试

四、异步获得数据[动态]

动态的异步数据 - 数据处理 - 应用篇 - 使用手册 - Apache ECharts

目前这是静态固定写死的数据,现在要从后台获得数据展现成报表

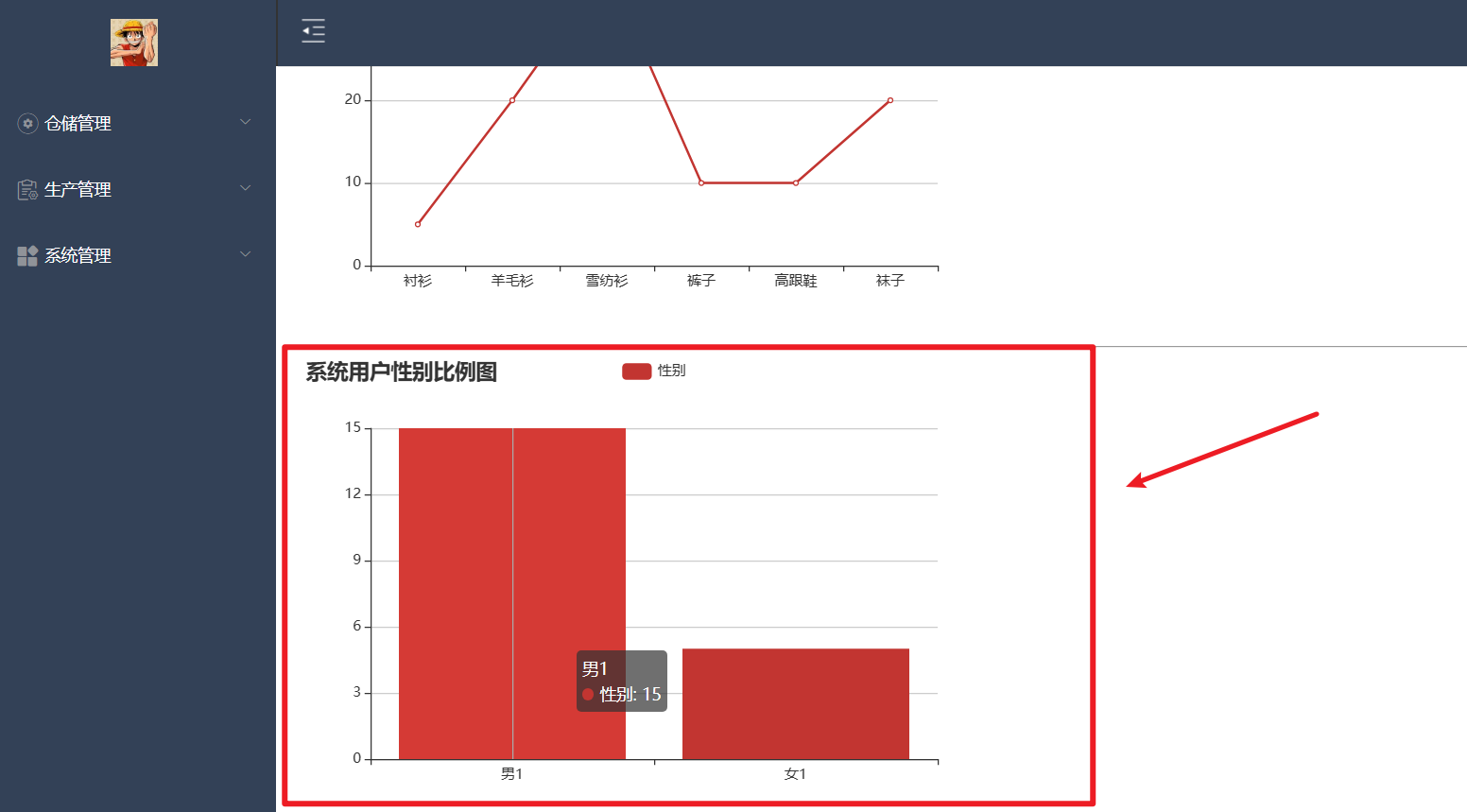

需求: 展现性别系统中用户性别的柱状图

前端:

1.设置容器展示报表

 <div id="chart2" style="width: 600px; height: 400px;"></div>

2.发送请求异步从后台获得数据

mounted() {this.initChart2()
},
methods: {// 动态演示数据initChart2(){// 初始化const chart = echarts.init(document.getElementById('chart2'))axios.get('/api/sysUser/echarts').then(res => {// console.log("res",res)})}
}

3.拿到数据后初始化报表,填充数据

axios.get('/api/sysUser/echarts').then(res => {// console.log("res",res)let retData = res.data.data;const options = {title: {text: '系统用户性别比例图'},tooltip: {trigger: 'axis'},legend: {data: ['性别']},xAxis: {type: 'category',data: retData.sexX    // 从后端获得x轴展示内容},yAxis: {type: 'value'},series: [{name: '性别',type: 'bar',data: retData.sexY  // 从后端获得x轴展示数据}]}// 使用图表配置chart.setOption(options)})

后端:

1.查询数据

2.封装数据

3.响应给前端

    /*** 报表展现* @return*/@GetMapping("/echarts")public R showEcharts() {// 模拟假数据,要注意对应HashMap<String, Object> map = new HashMap<>( );map.put("sexX",Arrays.asList("男","女"));map.put("sexY",Arrays.asList("15","5"));return R.ok(map);}
/**
{code:2000,msg:"成功",data:{sexX: ['男','女'],sexY: [15,5]}
}
*/

/*select sex,count(*) numfrom sys_usergroup by sex以上这个sql,查询返回需要使用List<Map>来接收
*/    @GetMapping("/echarts")public R showEcharts() {List<Map<String,Object>> resultMap = sysUserService.findSex4Charts();ArrayList<String> sexList = new ArrayList<>( );ArrayList<Object> numList = new ArrayList<>( );resultMap.forEach(map -> {String sex = (String)map.get("sex");if (sex.equals("0")){sexList.add("男");} else {sexList.add("女");}Object num = map.get("num");numList.add(num);});HashMap<String, Object> map = new HashMap<>( );map.put("sexX",sexList);map.put("sexY",numList);/*** {*     sexX: [男,女],*     sexY: [81,29]* }*/return R.ok(map);}
