这两天一直在尝试往AT24C04芯片里面存储数据，试了几天了，发现能查找的相关资料还是很少的，有些东西搞不明白，说是可以看数据手册，但是我的英文视频不要太辣鸡了。翻译软件又翻译的不准确，所以只能自己摸索着试验了。所以这个东西很费时间啊？最终实验的结果是，我只能往前255个字节内写入数据，并能够保存下来，剩下的那257个字节要怎么存储呢？我一直没有什么头绪，特此我把我的实验结果分享出来！要是能够遇到大佬能够为我答疑解惑，我在这里感激不尽了！如果没有人替我解惑，就当我分享出来给大家学习吧！毕竟这个东西还是很稀缺的资源，国内应该有不少小伙伴会的，但是都没有分享出来。我来分享吧！也许我说的太过了，主要是我这几天视频和网页确实是没有少看，但是没有找到丁点线索，基本上千篇一律，都是互相抄袭的。
好了，我先把我写的I2C的底层驱动贴出来吧：
//我的I2C.c文件
#include "MyI2C.h"void MyI2C_W_SCL(uint8_t value)
{GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)value);Delay_us(10);
}void MyI2C_W_SDA(uint8_t value)
{GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)value);Delay_us(10);
}uint8_t MyI2C_R_SDA(void)
{uint8_t BitValue;BitValue = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_10);Delay_us(10);return BitValue;
}void MyI2C_Init(void)
{RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitTypeDef GPIO_InitStruct;GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStruct);GPIO_SetBits(GPIOB, GPIO_Pin_10 | GPIO_Pin_11);
}void MyI2C_Start(void)
{MyI2C_W_SDA(1);MyI2C_W_SCL(1);MyI2C_W_SDA(0);MyI2C_W_SCL(0);
}void MyI2C_Stop(void)
{MyI2C_W_SDA(0);MyI2C_W_SCL(1);MyI2C_W_SDA(1);
}void MyI2C_SendByte(uint8_t Byte)
{uint8_t i;for(i=0; i<8; i++){MyI2C_W_SDA(Byte & (0x80>>i));MyI2C_W_SCL(1);MyI2C_W_SCL(0);}
}uint8_t MyI2C_ReceiveByte(void)
{uint8_t i, Byte=0x00;MyI2C_W_SDA(1);for(i=0; i<8; i++){MyI2C_W_SCL(1);if(MyI2C_R_SDA() == 1){Byte |= (0x80>>i);}MyI2C_W_SCL(0);}return Byte;
}void MyI2C_SendACK(uint8_t ACK)
{MyI2C_W_SDA(ACK);MyI2C_W_SCL(1);MyI2C_W_SCL(0);}uint8_t MyI2C_ReceiveACK(void)
{uint8_t ACK;MyI2C_W_SDA(1);MyI2C_W_SCL(1);ACK = MyI2C_R_SDA();MyI2C_W_SCL(0);return ACK;
}// 从机地址扫描程序(传入从机地址的变量) 最后读取变量就是从机地址
void MyI2C_Scan(uint8_t *addr)
{uint16_t i;for(i=0;i<256;i++){MyI2C_Start();MyI2C_SendByte(i);uint8_t ACK = MyI2C_ReceiveACK();if(ACK == 0){*addr = i;}}
}下面是：我的I2C.h文件
#ifndef __MYI2C_H
#define __MYI2C_H#include "stm32f10x.h" // Device header
#include "Delay.h"void MyI2C_Init(void);void MyI2C_Start(void);void MyI2C_Stop(void);void MyI2C_SendByte(uint8_t Byte);uint8_t MyI2C_ReceiveByte(void);void MyI2C_SendACK(uint8_t ACK);uint8_t MyI2C_ReceiveACK(void);// 从机地址扫描程序(传入从机地址的变量) 最后读取变量就是从机地址
void MyI2C_Scan(uint8_t *addr);#endif下面是AT24C256.c文件（刚开始时是手上有C256的芯片，试了一天后发现自己搞不定，就买了24C04芯片来实验，结果也没有搞定，好惭愧啊！所以文件名字也没有改！）
#include "AT24C256.h"void AT_24C256_Init(void)
{MyI2C_Init();
}// 我的I2C写单字节函数（16位地址， 要写入的字节）
void AT24C256_WriteByte(uint16_t addr, uint8_t data)
{MyI2C_Start(); //I2C开始信号MyI2C_SendByte(0xA0); //I2C发送从机地址uint8_t ACK1 = MyI2C_ReceiveACK(); //接收应答位MyI2C_SendByte(addr>>8); //I2C发送地址的高8位uint8_t ACK2 = MyI2C_ReceiveACK(); //接收应答位MyI2C_SendByte(addr % 256); //I2C发送地址的低8位uint8_t ACK3 = MyI2C_ReceiveACK(); //接收应答位MyI2C_SendByte(data); //I2C发送要写入的数据MyI2C_ReceiveACK(); //I2C接收应答位Delay_ms(20); //延时20毫秒MyI2C_Stop(); //I2C停止信号Delay_ms(20); //延时20毫秒
}// 我的I2C写函数（16位地址， 要写入数组的首地址）
void AT24C256_WriteReg(uint16_t addr, uint8_t *data)
{uint8_t i;MyI2C_Start();MyI2C_SendByte(0xA0);uint8_t ACK1 = MyI2C_ReceiveACK();MyI2C_SendByte(addr>>8);MyI2C_ReceiveACK();MyI2C_SendByte(addr % 256);uint8_t ACK3 = MyI2C_ReceiveACK();for(i=0; i<17; i++){MyI2C_SendByte(*data);uint8_t ACK4 = MyI2C_ReceiveACK();data++;}MyI2C_Stop();Delay_ms(5);
}// 我的I2C读函数（16位的地址）
uint8_t AT24C256_ReadByte(uint16_t addr)
{MyI2C_Start();MyI2C_SendByte(0xA0);MyI2C_ReceiveACK();MyI2C_SendByte(addr>>8);MyI2C_ReceiveACK();MyI2C_SendByte(addr % 256);MyI2C_ReceiveACK();MyI2C_Start();MyI2C_SendByte(0xA1);MyI2C_ReceiveACK();uint8_t data = MyI2C_ReceiveByte();MyI2C_SendACK(1);MyI2C_Stop();return data;
}// 我的I2C读函数（16位的地址, 接收数据的数组首地址，要接收的字节个数）
void AT24C256_ReadReg(uint16_t addr, uint8_t *data, uint16_t len)
{uint8_t i;MyI2C_Start();MyI2C_SendByte(0xA0);uint8_t ACK1 = MyI2C_ReceiveACK();MyI2C_SendByte(addr>>8);uint8_t ACK2 = MyI2C_ReceiveACK();MyI2C_SendByte(addr % 256);uint8_t ACK3 = MyI2C_ReceiveACK();MyI2C_Start();MyI2C_SendByte(0xA1);uint8_t ACK4 = MyI2C_ReceiveACK();for(i=0; i<len; i++){*data = MyI2C_ReceiveByte();if(i==(len-1)){MyI2C_SendACK(1);}else{MyI2C_SendACK(0);}data++;}MyI2C_Stop();}下面是AT24C256.h文件：
#ifndef __AT24C256_H
#define __AT24C256_H#include "stm32f10x.h" // Device header
#include "MyI2C.h"
#include "OLED.h"void AT_24C256_Init(void);// 我的I2C写单字节函数（16位地址， 要写入的字节）
void AT24C256_WriteByte(uint16_t addr, uint8_t data);// 我的I2C写函数（16位地址， 要写入的值）
void AT24C256_WriteReg(uint16_t addr, uint8_t *data);// 我的I2C读函数（16位的地址）
uint8_t AT24C256_ReadByte(uint16_t addr);// 我的I2C读函数（16位的地址, 接收数据的数组首地址，要接收的字节个数）
void AT24C256_ReadReg(uint16_t addr, uint8_t *data, uint16_t len);#endif
最后就是主函数中调用的文件了。
#include "stm32f10x.h" // Device header
#include "OLED.h"
#include "Delay.h"
#include "AT24C256.h"
#include "MyI2C.h"
#include "Serial.h"
uint8_t a[255];uint8_t b[512];void DX(uint16_t i,uint8_t d)
{//AT24C256_WriteByte((uint16_t)i,d); //向传入的i地址写入数据duint8_t data = AT24C256_ReadByte((uint16_t)i);//读取i地址下的数据赋值给dataOLED_ShowHexNum(3,1,data,2); //OLED显示datab[i]=data; //数组b中添加data
}int main(void)

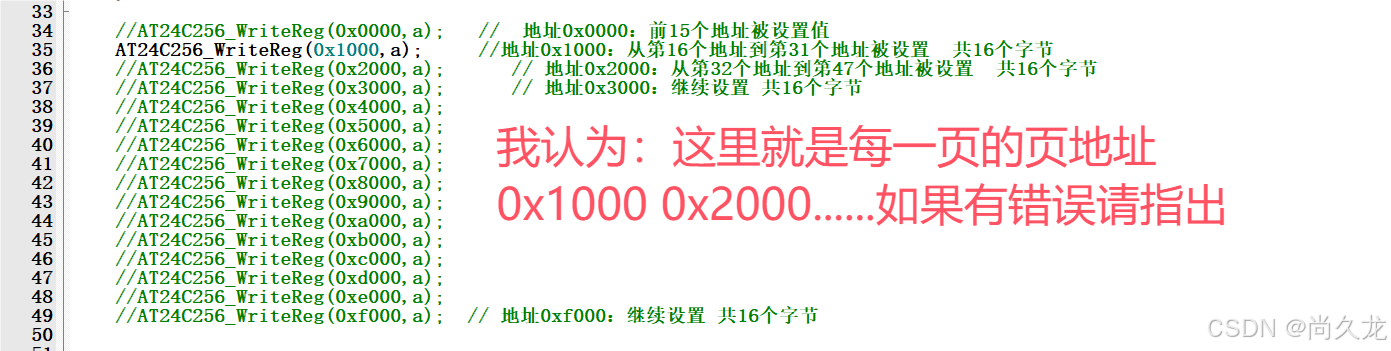

{OLED_Init();Serial_Init();AT_24C256_Init();uint16_t i;for(i=0;i<255; i++){a[i]=0x11;//DX(i,i); //调用DX函数传入地址i和要写入的值i}//AT24C256_WriteReg(0x0000,a); // 地址0x0000：前15个地址被设置值AT24C256_WriteReg(0x1000,a); //地址0x1000：从第16个地址到第31个地址被设置 共16个字节//AT24C256_WriteReg(0x2000,a); // 地址0x2000：从第32个地址到第47个地址被设置 共16个字节//AT24C256_WriteReg(0x3000,a); // 地址0x3000：继续设置 共16个字节//AT24C256_WriteReg(0x4000,a); //AT24C256_WriteReg(0x5000,a);//AT24C256_WriteReg(0x6000,a);//AT24C256_WriteReg(0x7000,a);//AT24C256_WriteReg(0x8000,a);//AT24C256_WriteReg(0x9000,a);//AT24C256_WriteReg(0xa000,a);//AT24C256_WriteReg(0xb000,a);//AT24C256_WriteReg(0xc000,a);//AT24C256_WriteReg(0xd000,a);//AT24C256_WriteReg(0xe000,a);//AT24C256_WriteReg(0xf000,a); // 地址0xf000：继续设置 共16个字节AT24C256_ReadReg(0x0000,b,255); //24C256读数据时可以一次性读多个字节，（参数：从哪个地址开始读，接收数据数组的地址，接收字节的个数）AT24C256_ReadReg(0x1000,b+255,255); Serial_SendArray(b,512); //串口发送数组b
}如果哪个小伙伴看到了，能够在我的基础上又有了新的发现，望能告知，我在此感激不尽啊！
我找了好久也没有找到过AT24C04的页起始地址，英文文档我又看不懂，只能一个一个的试了。结果还是没有搞定。
