一、AXI_FULL协议的前提知识

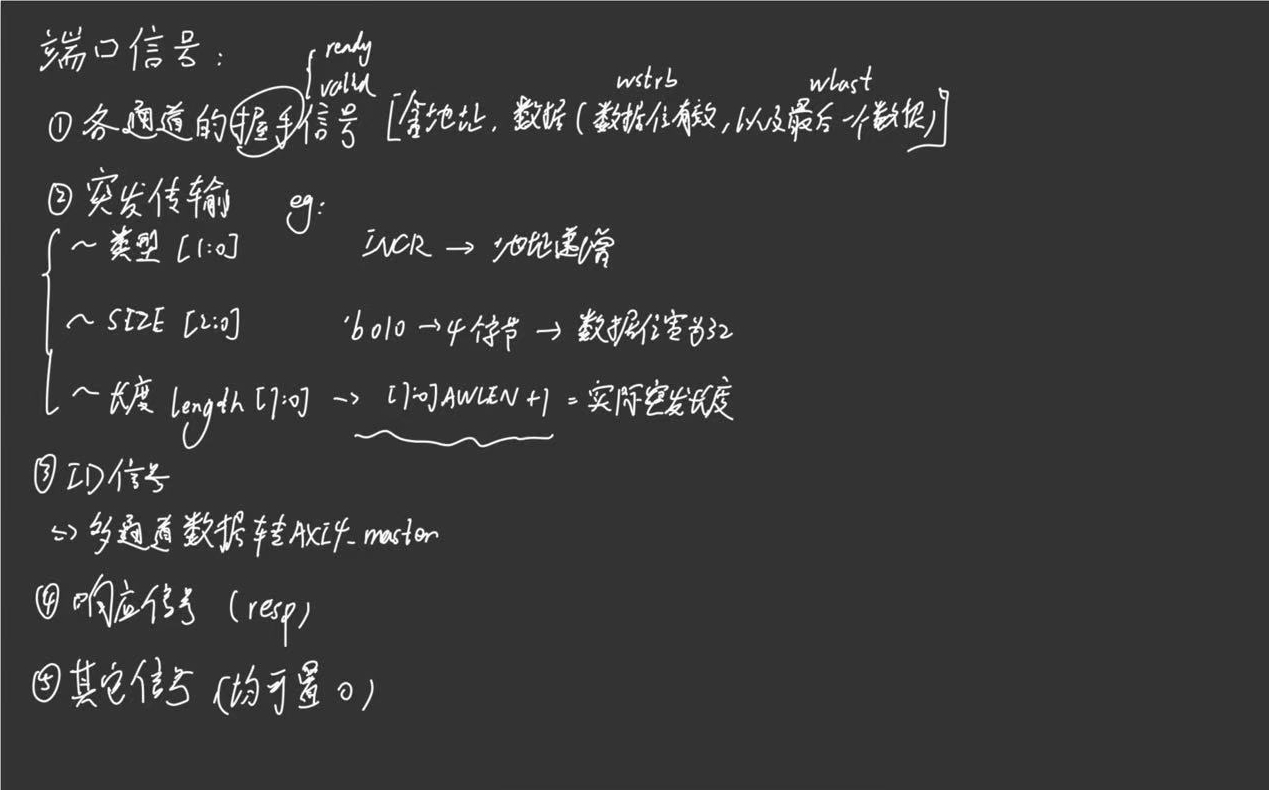

1. 各端口的功能

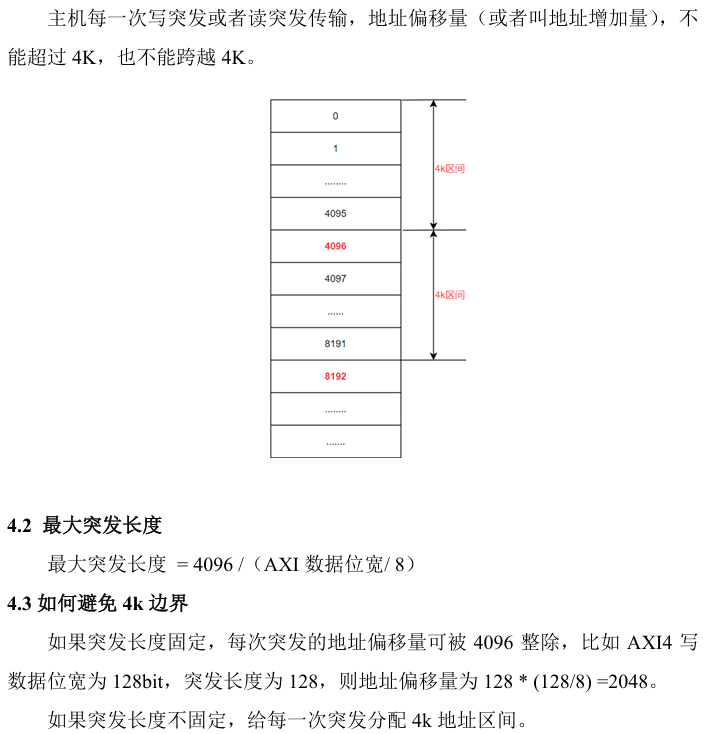

2. 4K边界问题

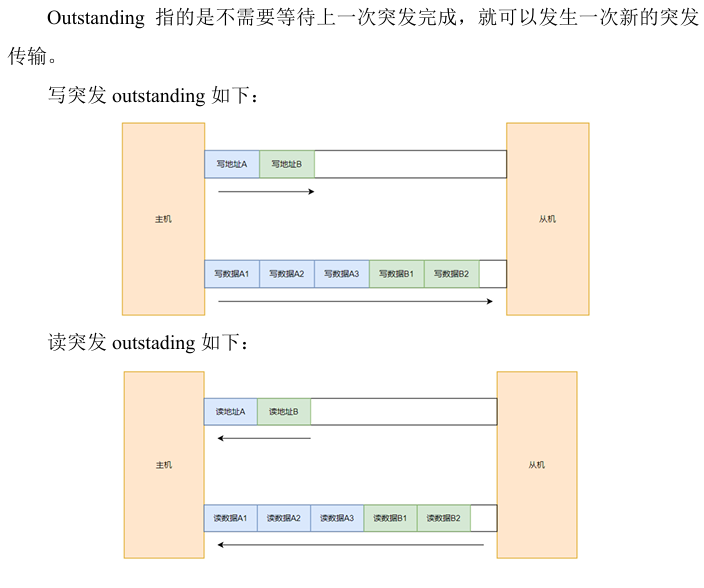

3. outstanding
4.时序仿真体验

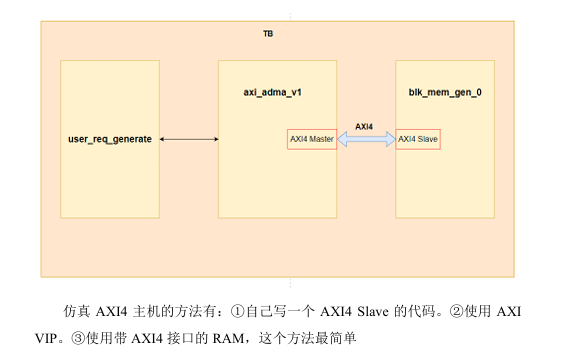

可通过VIVADO自带ADMA工程观察仿真波形图
二、FPGA实现 （主要用于读写DDR）
1.功能模块及框架

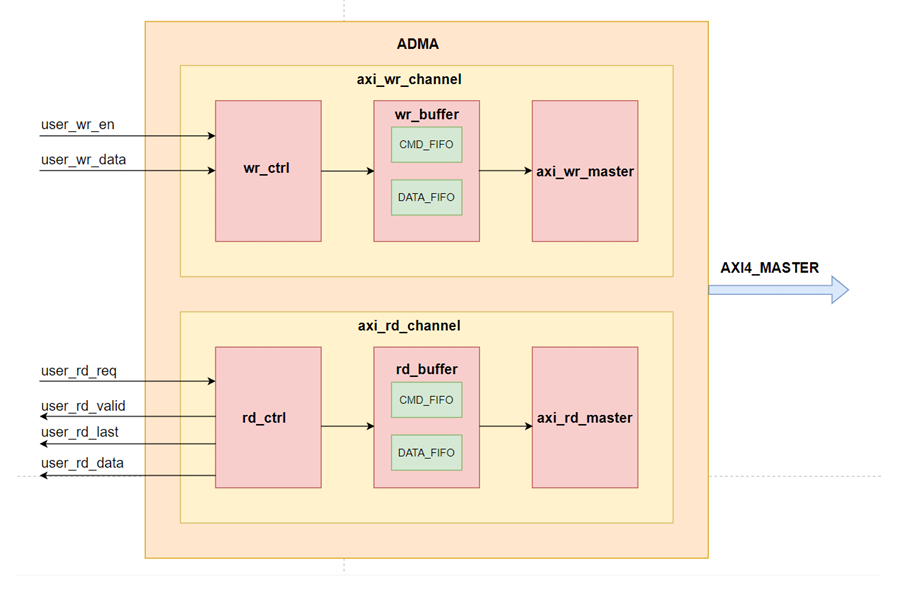

将用户端的写/读相关信号转换为AXI4_MASTER接口信号。因此顶层设计主要分为用户端接口以及AXI4协议主机接口
1、换存数据量较小的时候，FIFO建议采用DRAM
DRAM是由逻辑资源搭建而成的，消耗的是LUT的资源
缓存命令、地址、帧长度等等。2、缓存数据量比较大的时候，采用BRAM,
BRAM是一种资源。18k = 18 * 1024bit = 36bit(最大宽度) * 512（深度）= 18bit * 1024 = 9bit * 2048
36k = 2 * 18k = 72bit(最大宽度) * 512（深度）= 36bit * 1024 = 18bit * 2048
37bit = 36bit + 36bitFIFO使用了一个18k的bram，即使FIFo的深度和宽度开的很小，很多空间没有使用，
这个FIFO的消耗的BRAM,不能被其他的模块（FIFO）使用
FIFO采用BRAM的时候，消耗最少相同的BARM数量，建议把FIFO的深度和宽度开到最大AXI_DATA_WIDTH == 64
64bit + 1bit = 65bit = 36bit + 36bit 至少2个18k bram
2.写通道实现
2.1 wr_ctrl模块
写入用户端信号（写使能，写数据，写地址）
1.对复位信号以及ddr初始化完成信号进行同步，进而对用户端信号进行有效寄存
2.对用户端写数据进行计数（位宽转换，突发写字节数）
3.生成数据及数据有效，写数据最后一位，写突发长度
4.生成写请求和写地址
ps：3、4输出信号均给wr_buffer模块进行跨时钟与缓存
下一个模块的cmd_wren在wr_req_en为1时拉高,并且此模块在此时更新地址
wr_req_en作为wr_buffer状态机启动信号
2.2 wr_buffer模块
1.复位信号进行跨时钟域同步（用户时钟/AXI4时钟）
2.将地址和length写入CMD fifo （clk）,cmd_wren在wr_req_en为1时拉高,并且此时更新地址
3..将数据和last 写入data fifo
写数据随着上层数据有效写入data_fifo
4.状态机设计(输出传给axi4_master模块)

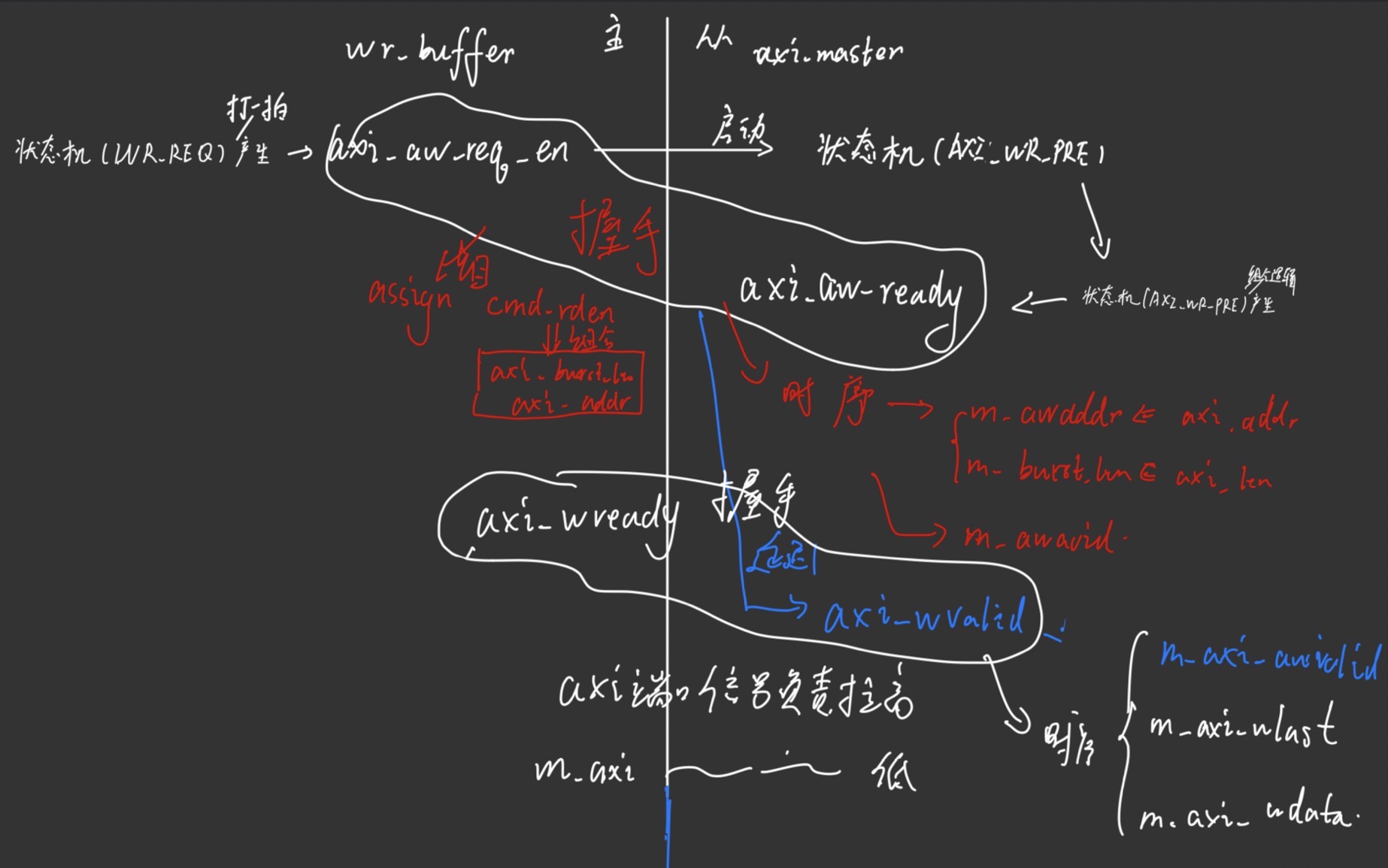

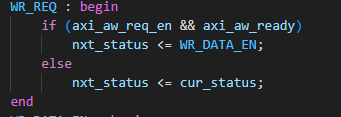

（axi_aw_req_en和axi_aw_ready)握手机制控制是否开始写状态

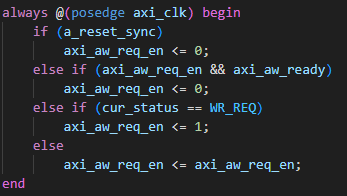

//表示AXI4写请求 本模块时序控制，状态机一个状态产生请求信号，握手成功之后拉低
//axi_aw_req_en 和axi_aw_ready同时为高，开启一次AXI4写传输

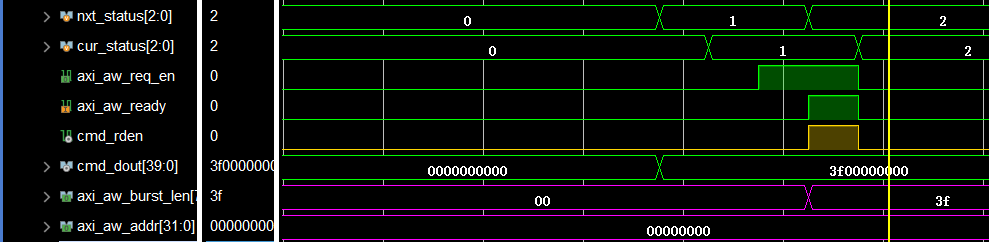

并在该信号跳转开始写数据状态的同时，拉高cmd_rden,读出数据突发长度以及写地址

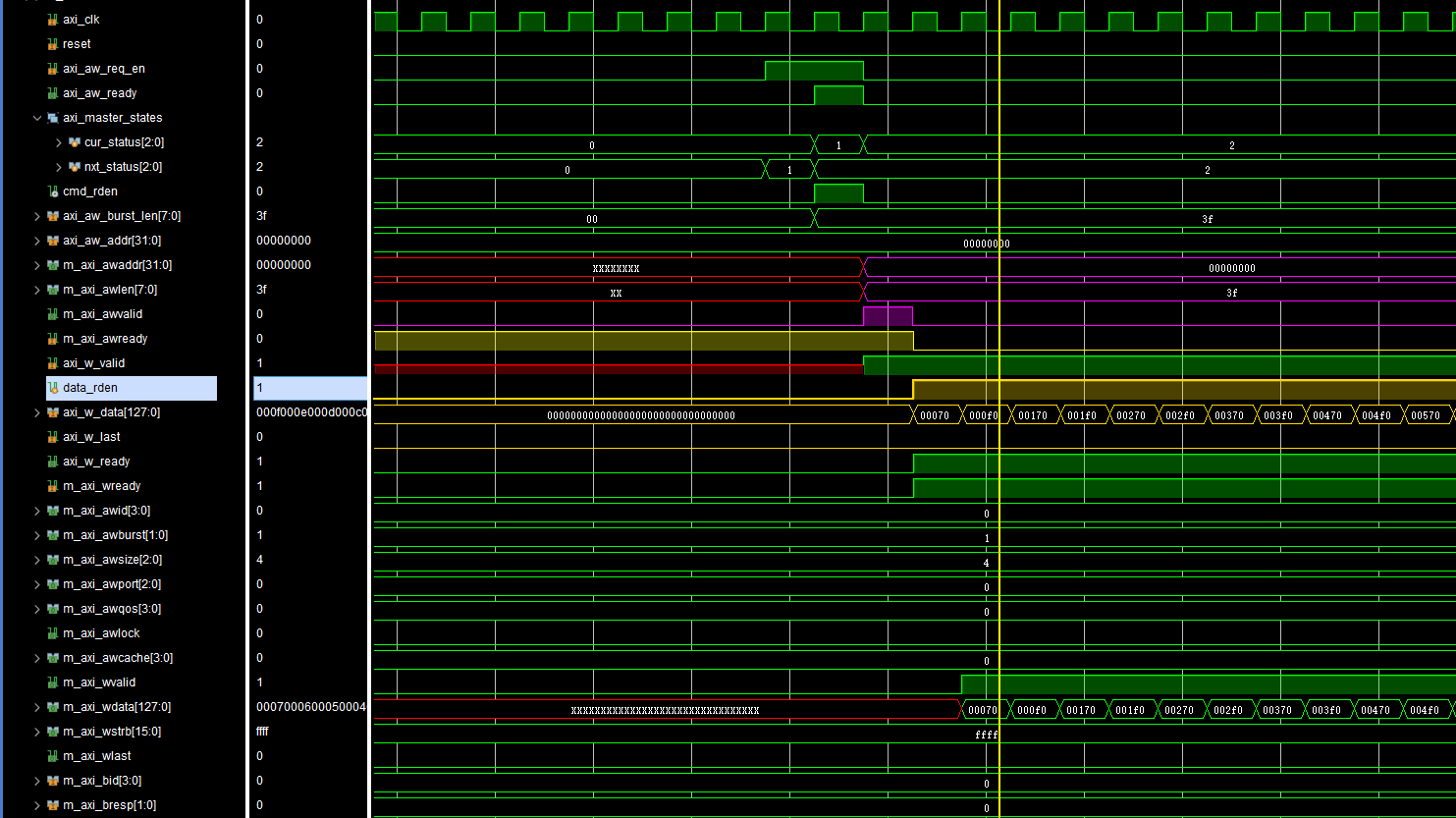

5.输出信号的时序
突发长度和地址cmd_dout分配
其次是是数据有效同上，已进入写数据状态就拉高
数据和last由当data_en为高时由data_dout分配
三个信号同步
2.3 axi_master模块
1.对除了与下游从机交互的握手信号以及写地址，写突发长度的信号进行固定赋值；
2. axi_aw_req_en启动状态机
3.组合逻辑输出作为丛机给wr_buffer的握手准备信号，一个由状态机产生，一个由下游从机输入
4.对和下游从机交互的握手信号以及写地址，写突发长度以及数据，数据最后一位的信号 时序控制
2.4 实现顶层代码
`timescale 1ns / 1ps
//
// Description: 写通道
//
module axi_wr_channel#(parameter USER_WR_DATA_WIDTH = 16 ,parameter AXI_DATA_WIDTH = 128 ,parameter AXI_ADDR_WIDTH = 32
)(input user_wr_clk , //用户端写时钟input axi_clk , // AXI4端时钟input reset ,input ddr_init_done ,/*-------------用户写端口信号------------------------*/input user_wr_en ,input [USER_WR_DATA_WIDTH-1:0] user_wr_data ,input [AXI_ADDR_WIDTH-1:0] user_wr_base_addr , //一定要被4096整除input [AXI_ADDR_WIDTH-1:0] user_wr_end_addr , //一定要被4096整除 /*-------------AXI写通道端口信号---------------------*/output m_axi_awvalid ,input m_axi_awready ,output [AXI_ADDR_WIDTH-1:0] m_axi_awaddr ,output [3:0] m_axi_awid ,output [7:0] m_axi_awlen ,output [1:0] m_axi_awburst ,output [2:0] m_axi_awsize ,output [2:0] m_axi_awport ,output [3:0] m_axi_awqos ,output m_axi_awlock ,output [3:0] m_axi_awcache ,output m_axi_wvalid ,input m_axi_wready ,output [AXI_DATA_WIDTH-1:0] m_axi_wdata ,output [AXI_DATA_WIDTH/8-1:0] m_axi_wstrb , output m_axi_wlast ,input [3:0] m_axi_bid ,input [1:0] m_axi_bresp ,input m_axi_bvalid ,output m_axi_bready
);wire wr_req_en;wire [7:0] wr_burst_length;wire [AXI_ADDR_WIDTH-1:0] wr_data_addr;wire wr_data_valid;wire [AXI_DATA_WIDTH-1:0] wr_data_out;wire wr_data_last;wire axi_aw_req_en;wire axi_aw_ready;wire [7:0] axi_aw_burst_len;wire [AXI_ADDR_WIDTH-1:0] axi_aw_addr;wire axi_w_valid;wire axi_w_ready;wire [AXI_DATA_WIDTH-1:0] axi_w_data;wire axi_w_last;wr_ctrl #(.USER_WR_DATA_WIDTH(USER_WR_DATA_WIDTH),.AXI_DATA_WIDTH(AXI_DATA_WIDTH),.AXI_ADDR_WIDTH(AXI_ADDR_WIDTH),.WR_BURST_LENGTH(1024)) wr_ctrl (.clk (user_wr_clk),.reset (reset),.ddr_init_done (ddr_init_done),.user_wr_en (user_wr_en),.user_wr_data (user_wr_data),.user_wr_base_addr (user_wr_base_addr),.user_wr_end_addr (user_wr_end_addr),.wr_req_en (wr_req_en),.wr_burst_length (wr_burst_length),.wr_data_addr (wr_data_addr),.wr_data_valid (wr_data_valid),.wr_data_out (wr_data_out),.wr_data_last (wr_data_last));wr_buffer #(.AXI_DATA_WIDTH(AXI_DATA_WIDTH),.AXI_ADDR_WIDTH(AXI_ADDR_WIDTH)) wr_buffer (.clk (user_wr_clk),.axi_clk (axi_clk),.reset (reset),.wr_req_en (wr_req_en),.wr_burst_length (wr_burst_length),.wr_data_addr (wr_data_addr),.wr_data_valid (wr_data_valid),.wr_data_in (wr_data_out),.wr_data_last (wr_data_last),.axi_aw_req_en (axi_aw_req_en),.axi_aw_ready (axi_aw_ready),.axi_aw_burst_len (axi_aw_burst_len),.axi_aw_addr (axi_aw_addr), .axi_w_valid (axi_w_valid),.axi_w_ready (axi_w_ready),.axi_w_data (axi_w_data),.axi_w_last (axi_w_last));axi_wr_master #(.AXI_DATA_WIDTH(AXI_DATA_WIDTH),.AXI_ADDR_WIDTH(AXI_ADDR_WIDTH)) axi_wr_master (.axi_clk (axi_clk),.reset (reset),.axi_aw_req_en (axi_aw_req_en),.axi_aw_ready (axi_aw_ready),.axi_aw_burst_len (axi_aw_burst_len),.axi_aw_addr (axi_aw_addr),.axi_w_valid (axi_w_valid),.axi_w_ready (axi_w_ready),.axi_w_data (axi_w_data),.axi_w_last (axi_w_last),.m_axi_awvalid (m_axi_awvalid),.m_axi_awready (m_axi_awready),.m_axi_awaddr (m_axi_awaddr),.m_axi_awid (m_axi_awid),.m_axi_awlen (m_axi_awlen),.m_axi_awburst (m_axi_awburst),.m_axi_awsize (m_axi_awsize),.m_axi_awport (m_axi_awport),.m_axi_awqos (m_axi_awqos),.m_axi_awlock (m_axi_awlock),.m_axi_awcache (m_axi_awcache),.m_axi_wvalid (m_axi_wvalid),.m_axi_wready (m_axi_wready),.m_axi_wdata (m_axi_wdata),.m_axi_wstrb (m_axi_wstrb),.m_axi_wlast (m_axi_wlast),.m_axi_bid (m_axi_bid),.m_axi_bresp (m_axi_bresp),.m_axi_bvalid (m_axi_bvalid),.m_axi_bready (m_axi_bready));endmodule

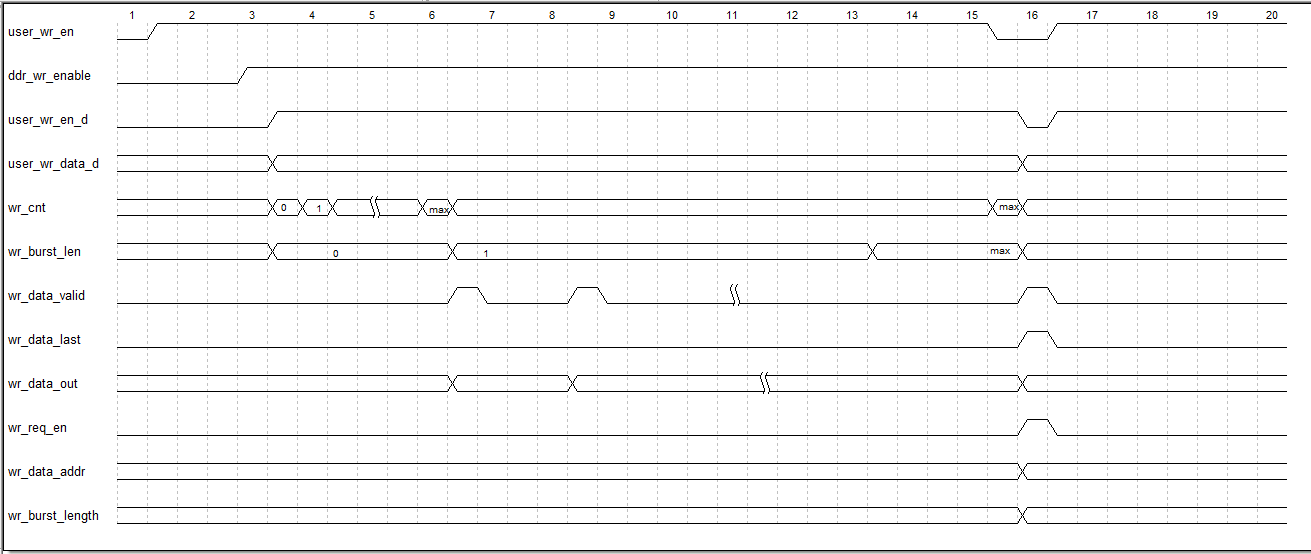

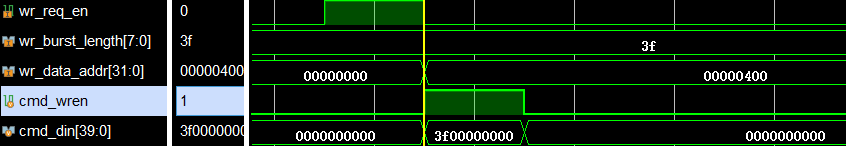

2.5 部分仿真时序图
3.读通道实现
3.1 rd_ctrl模块

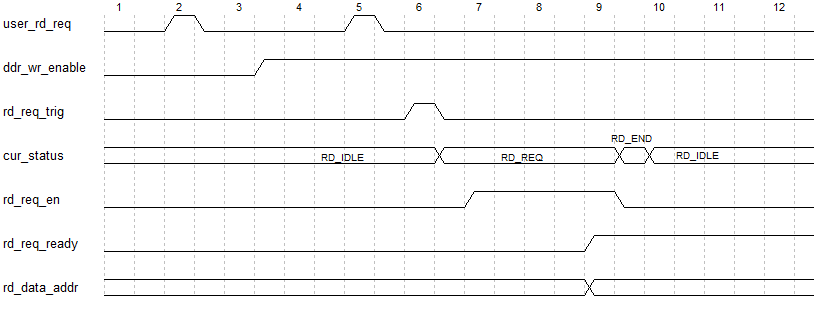

基本上与wr_ctrl模块类似，主要注意几个区别：
1.状态机由读请求的上升沿在ddr初始化完成之后启动；
2.给用户端读忙的信号，只要不处于初始态 user_rd_req_busy
3.wr-buffer输入fifo是否写满的信号 rd_req_ready
3.2 rd_buffer模块
同理：仍然与wr_buffer对比
1. rd_cmd_fifo
通过 cmd_wrcount 给出 fifo是否写满的信号 rd_req_ready,在这个前提下cmd开始写入fifo
cmd_rden由下游axi_master的握手信号控制
2. rd_data_fifo
由下游axi_master 数据写入 （axi_clk）data_wren/data_din;
data_rden 需要data_fifo非空，并且不在data_fifo非读，一周期拉低

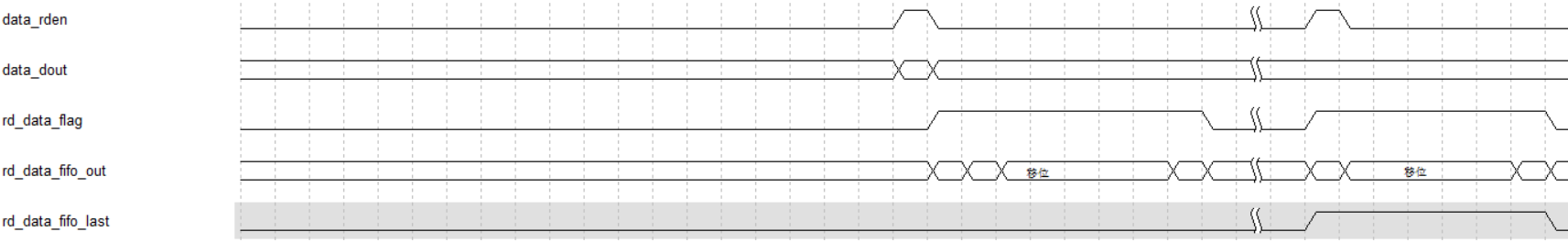

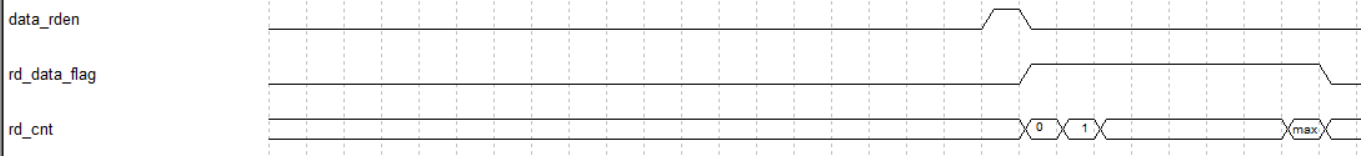

rd_data_fifo_out ：在data_rden一次性读取位宽128的数据，然后在rd_data_flag进行数据的移位
rd_data_fifo_last：通过data_dout[64]判断是否为1，持续最后一个128位宽数据时间
3. 状态机起始跳转需要cmd非空而且data_fifo没写满；
结束跳转的条件
4.最后将rd_data_fifo_out截取16位给到用户端口，同步数据有效，rd_data_fifo_last计数最后一个移位数据给到用户端口
3.3 axi_rd_master模块
m_axi控制拉低，axi_控制拉高
